Voron Trident: Bộ đựng nhựa thừa + cọ vệ sinh nozzle

Cập nhật 20.12.2024

Sau sự cố gần đây do đặt flexplate không đúng cách với bed hạ hết cỡ 😅, đã có vài chỉnh sửa nhỏ:

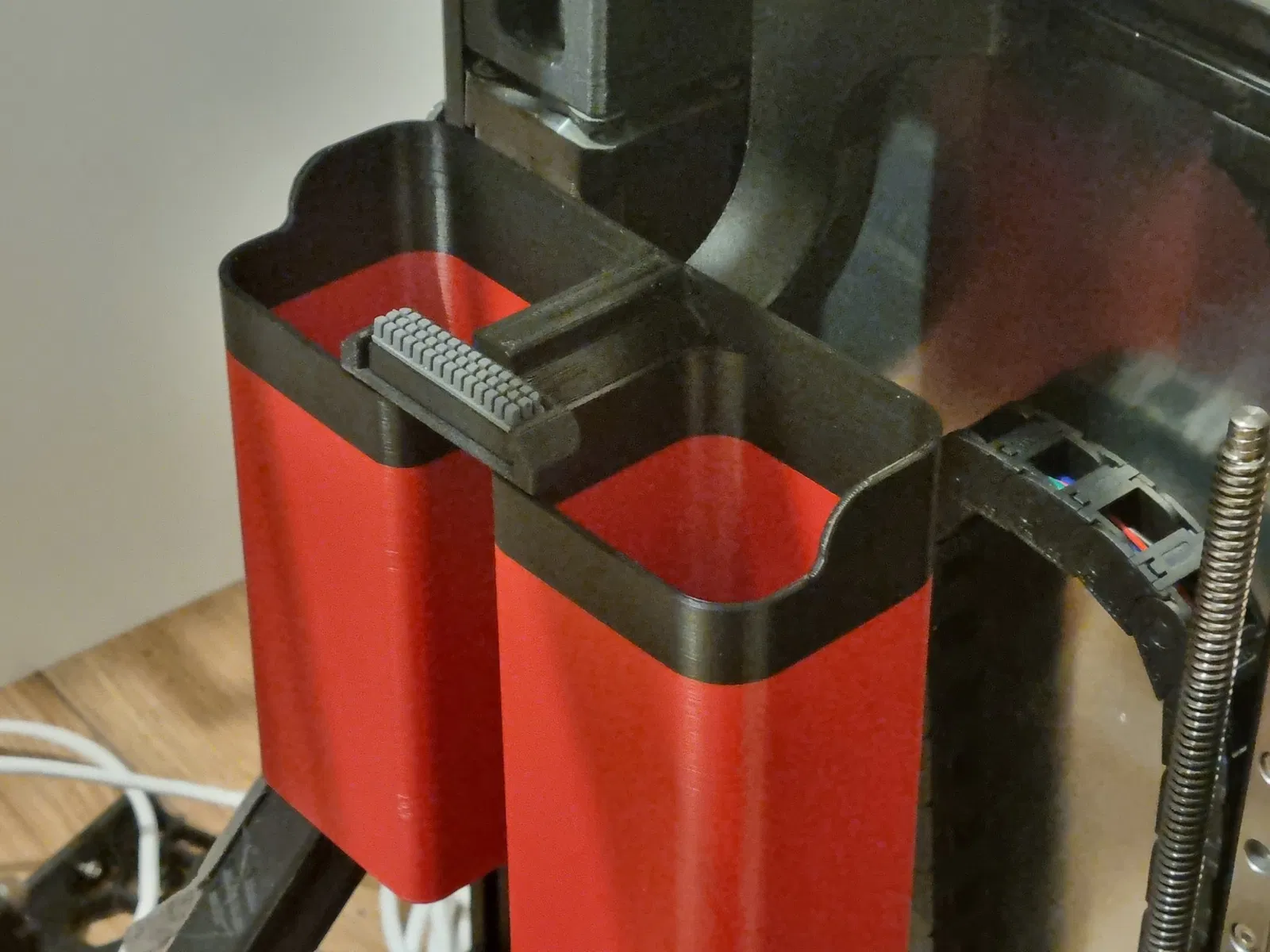

• Thêm vát cạnh ở mép dưới phía trước, để ngay cả khi plate hơi lệch, nó sẽ đẩy bucket về phía sau thay vì đẩy nó lên cho đến khi bị gãy và/hoặc motor phía sau bị kẹt (trong trường hợp của mình - cả hai đều xảy ra 😅).
• Cầu nối phía trên giữa các bucket đã được làm dày lên, điều này sẽ làm cho toàn bộ cấu trúc cứng cáp hơn một chút.

Ngoài ra, tại thời điểm xảy ra sự cố, nó chứa khoảng ~25g nhựa thừa với một chút không gian còn lại. Vì vậy, nó có thể chứa khoảng ~30-35g. Tương đương ~10m filament (trước khi đùn), hoặc trong trường hợp của mình, khi mình purge 40mm trước khi in - khoảng 200-250 lần in trước khi cần đổ đi (giả sử không có lần purge nào khác).

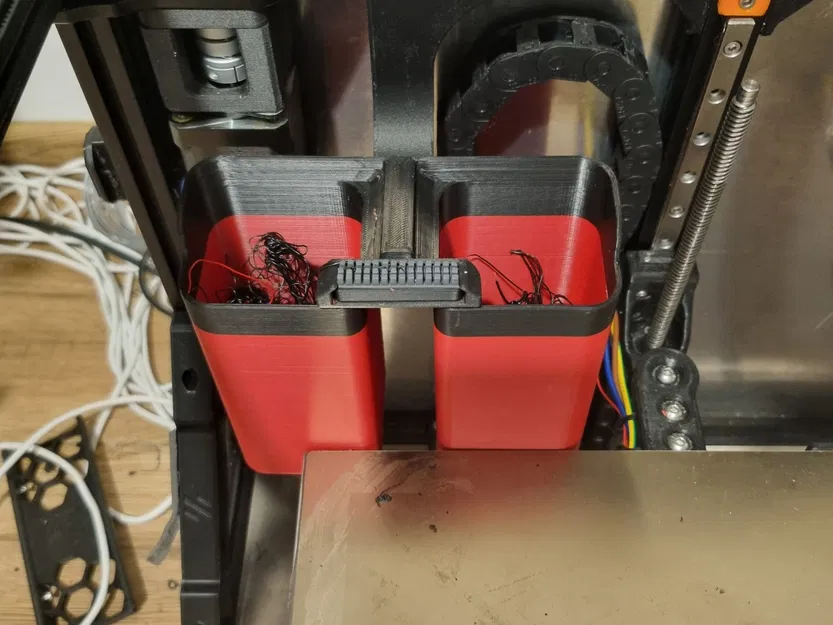

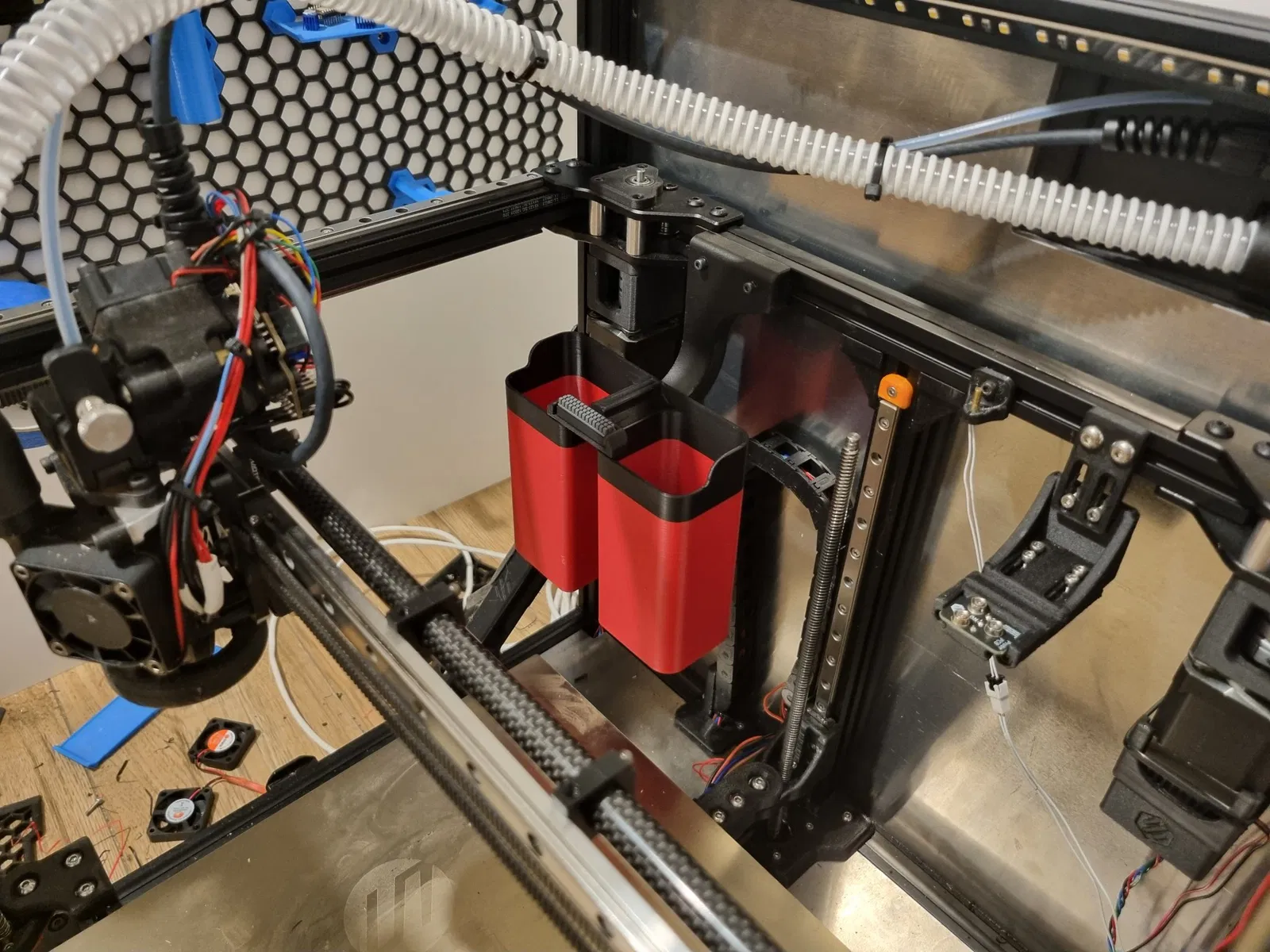

Các bucket được gắn sao cho có khoảng ~1mm giữa chúng và bed in (ít nhất là trong trường hợp của mình). Được thiết kế để gắn ở phía bên trái của máy in (mình có clicky ở phía còn lại), nhưng nếu bạn mirror phần cánh tay thì có thể gắn ở phía bên phải. Hoặc sử dụng bộ phận nguyên bản, nhưng dịch chuyển nó vào giữa một chút nữa :)

Phần cánh tay được thiết kế cho đầu đùn Rapido UHF, nếu bạn sử dụng đầu đùn khác, bạn có thể muốn kiểm tra chiều cao đầu đùn + nozzle và thay đổi chiều cao Z của bộ phận đó.

Tất cả các bộ phận trong file 3mf đều đã được định hướng sẵn, phần cứng cần thiết:

• 2 viên nam châm Neodymium 3x6mm
• 4 ốc M3 để lắp (2 để gắn đế giữ brush vào cánh tay + 2 để gắn vào khung máy)
• 2 insert Voron tiêu chuẩn cho cánh tay
• 2 đai ốc để lắp vào khung máy in
• Cọ vệ sinh nozzle, có thể dùng loại cọ đồng, hoặc bạn có thể mua cọ của A1 mini (chỉ phần silicon kèm keo) và in một khối vuông thay cho cây cọ.

Vài macro hữu ích, với mình thì bucket bên trái nằm ở khoảng X0 Y310 và bucket bên phải cách đó 70mm. Mình đã dùng tốc độ 600mm/s, nhưng tốc độ thấp hơn cũng hoạt động tốt :)

[gcode_macro MOVE_TO_BUCKET]
gcode:
    ; chọn bucket trái/phải ngẫu nhiên
    ; phạm vi cao hơn trước khi chọn ngẫu nhiên giúp kết quả đồng đều hơn một chút
    {% set x_pos = 70 * ((range(0, 100) | random) / 100) | round %}
    G0 X{x_pos} Y310 F36000

[gcode_macro clean_nozzle]
gcode:
    {% set th = printer.toolhead %}
    {% set old_pos_x = th.position.x %}
    {% set old_pos_y = th.position.y %}

    SAVE_GCODE_STATE NAME=clean_nozzle_state

    M400
    G90
    {% for i in range(10) %}
        G0 X70 Y306 F36000
        G0 X0 Y306 F36000
    {% endfor %}
    # quay lại vị trí cũ
    G0 X{old_pos_x} Y{old_pos_y} F36000

    RESTORE_GCODE_STATE NAME=clean_nozzle_state
