Giá đỡ Thước Kép BAHCO cho Bảng Ghim IKEA SKÅDIS, CS150, CS300

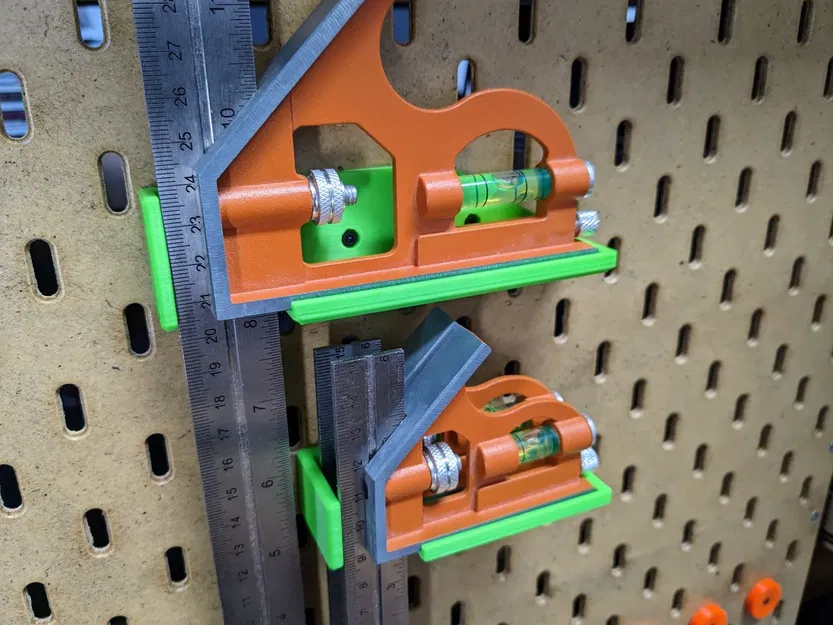

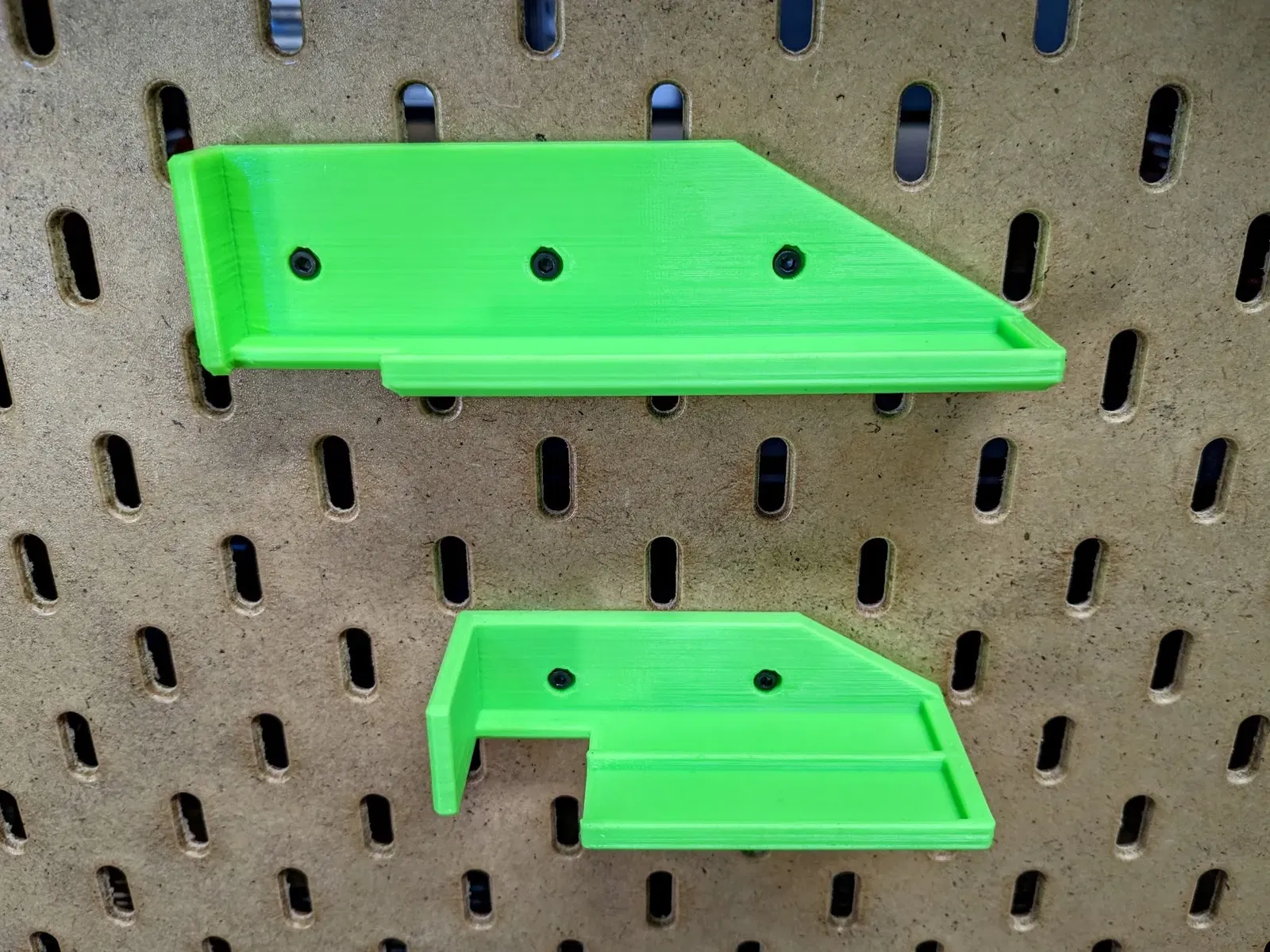

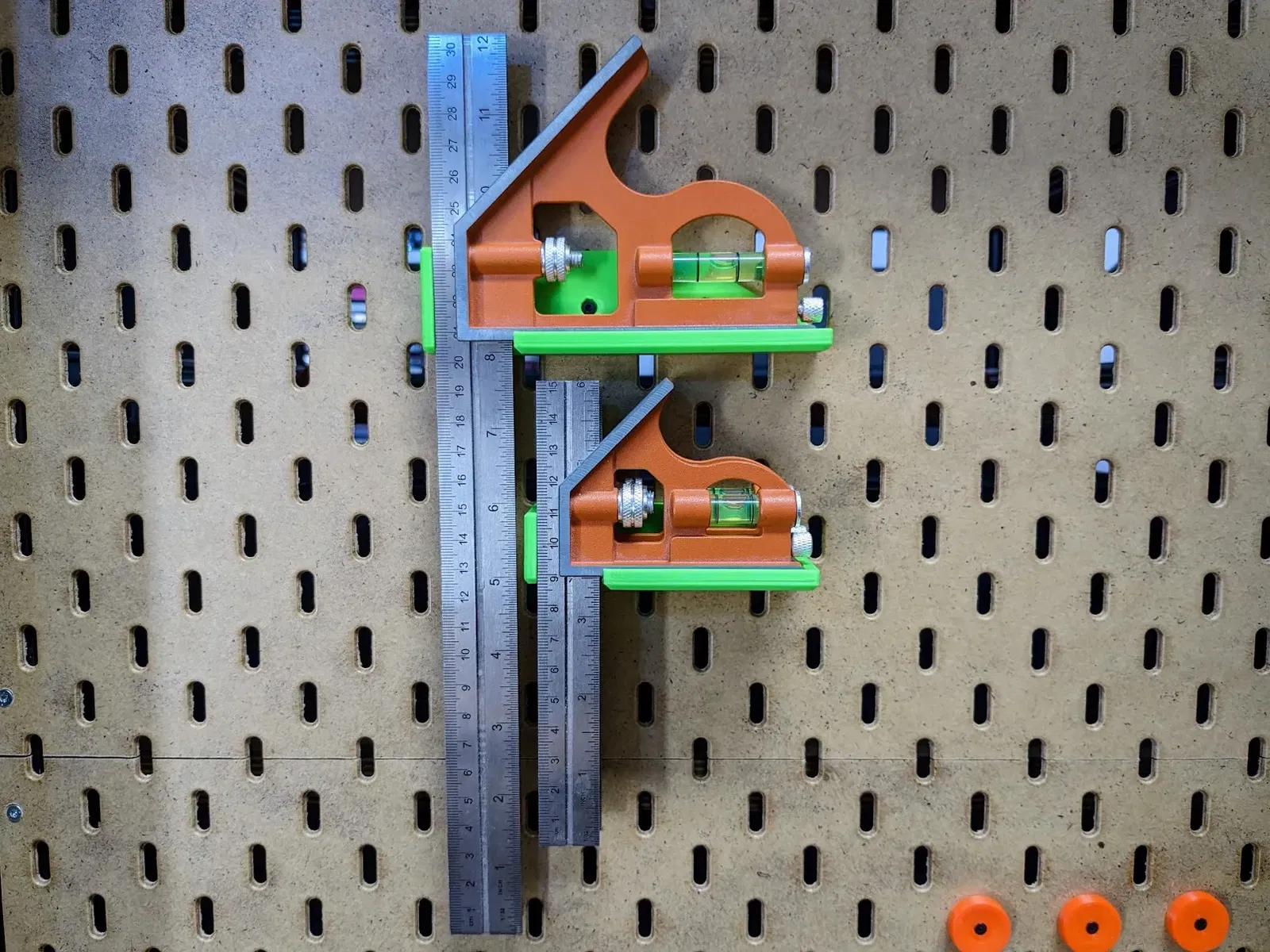

Đây là giá đỡ cho thước kết hợp trượt BAHCO CS150 và CS300 dành cho bảng ghim IKEA SKÅDIS. Nó sử dụng T-Nuts Skadis để gắn chắc chắn. Đối với CS150, có phiên bản đơn và đôi cho một hoặc hai thước kết hợp. Có phiên bản cho CS400 vì tôi không có cái đó nhưng nếu bạn có và muốn giúp tôi làm nó thì DM tôi. Đọc thêm về Hệ thống gắn T-Nuts Skadis và xem bộ sưu tập T-Nuts Skadis Collection để biết thêm phụ kiện Skadis sử dụng T-Nuts. ### Phiên bản CS150 ##### Phần cứng cần thiết Số lượng Mô tả Nguồn cung cấp 2 Ốc lục giác chìm M2.5x12mm Aliexpress 2 Đai ốc lục giác M2.5 DIN934 Aliexpress ##### Các bộ phận in 3D Số lượng Bộ phận 1 Skadis BAHCO CS150 Holder Single.stl hoặc Skadis BAHCO CS150 Holder Double.stl 2 Skadis T-Nut M2.5.stl (Tải về) ### Phiên bản CS300 ##### Phần cứng Số lượng Mô tả Nguồn cung cấp 3 Ốc lục giác chìm M2.5x12mm Aliexpress 3 Đai ốc lục giác M2.5 DIN934 Aliexpress ##### Các bộ phận in 3D Số lượng Bộ phận Tải về 1 Skadis BAHCO CS150 Holder Single.stl hoặc Skadis BAHCO CS150 Holder Double.stl dự án này 3 Skadis T-Nut M2.5.stl Tải về tại đây ### In 3D In các bộ phận theo hướng ban đầu. Tất cả các tệp STL đã được xoay sẵn để in. * Chất liệu: PETG hoặc bất kỳ vật liệu cứng cáp nào

• Chiều cao lớp: 0.2mm
• Chiều rộng đùn: 0.4mm hoặc 0.45mm
• Số lớp tường: 4
• Infill: 20%
• Supports: Không ### Lắp ráp & Cài đặt ##### Bước 1: Chuẩn bị T-Nuts Lắp các đai ốc lục giác vào đáy của T-Nuts. Các đai ốc phải vừa khít và không bị rơi ra. Dùng keo siêu dính nếu bị lỏng và cẩn thận không để keo dính vào ren. ##### Bước 2: Lắp ráp Nhét các ốc M2.5 vào lỗ vít cho đến hết và vặn T-Nuts cho đến khi có khoảng trống khoảng 2mm giữa T-Nut và Giá đỡ. ##### Bước 3: Cài đặt Đặt T-Nuts thẳng đứng rồi đẩy toàn bộ bộ phận qua các lỗ trên bảng ghim ở vị trí mong muốn. Vừa giữ lực ép lên tua vít, vừa vặn chặt tất cả các ốc vít nhưng không vặn quá chặt. Khi bạn vặn, T-Nuts sẽ khóa ở vị trí ngang.
