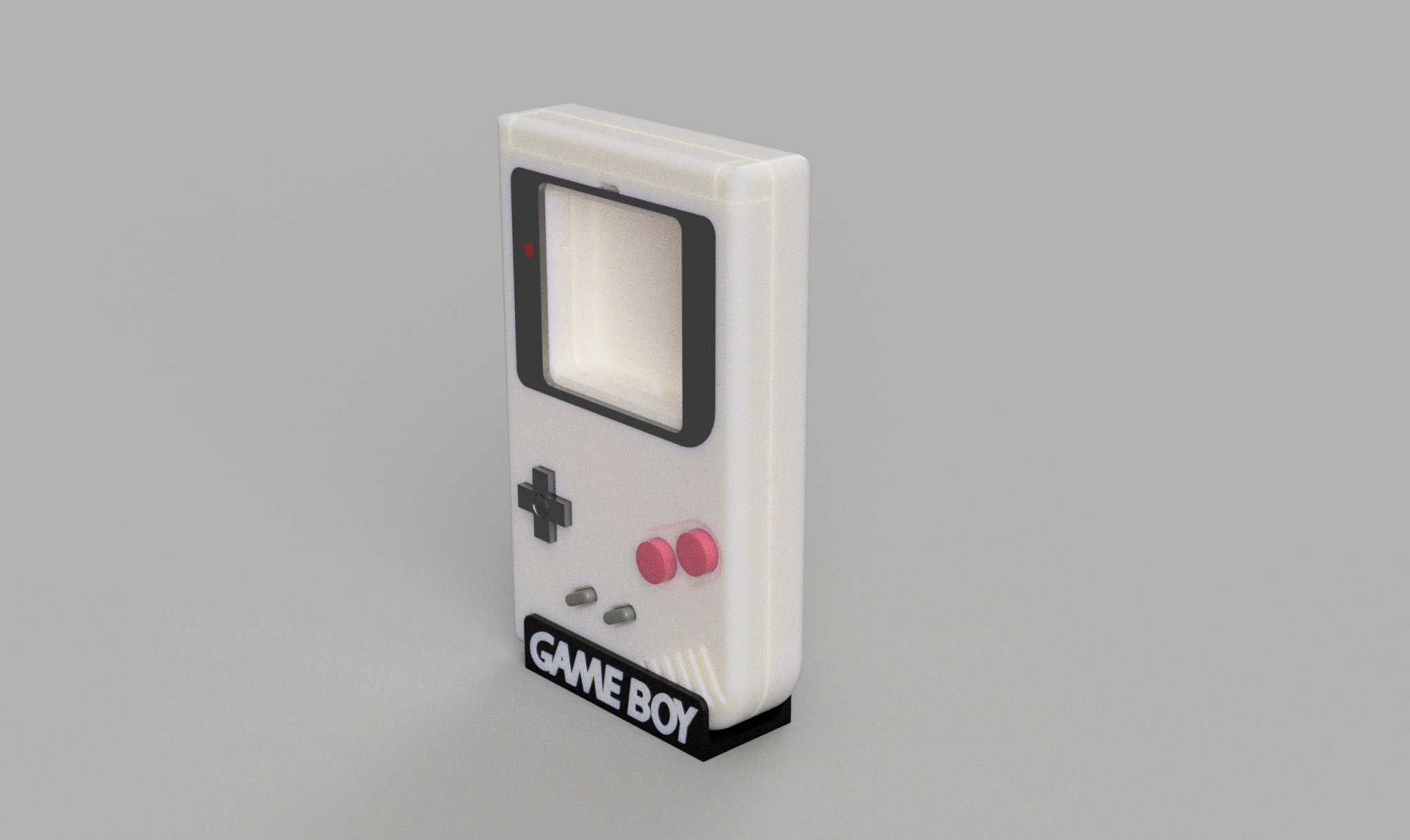

Đèn Gameboy Tự In 3D

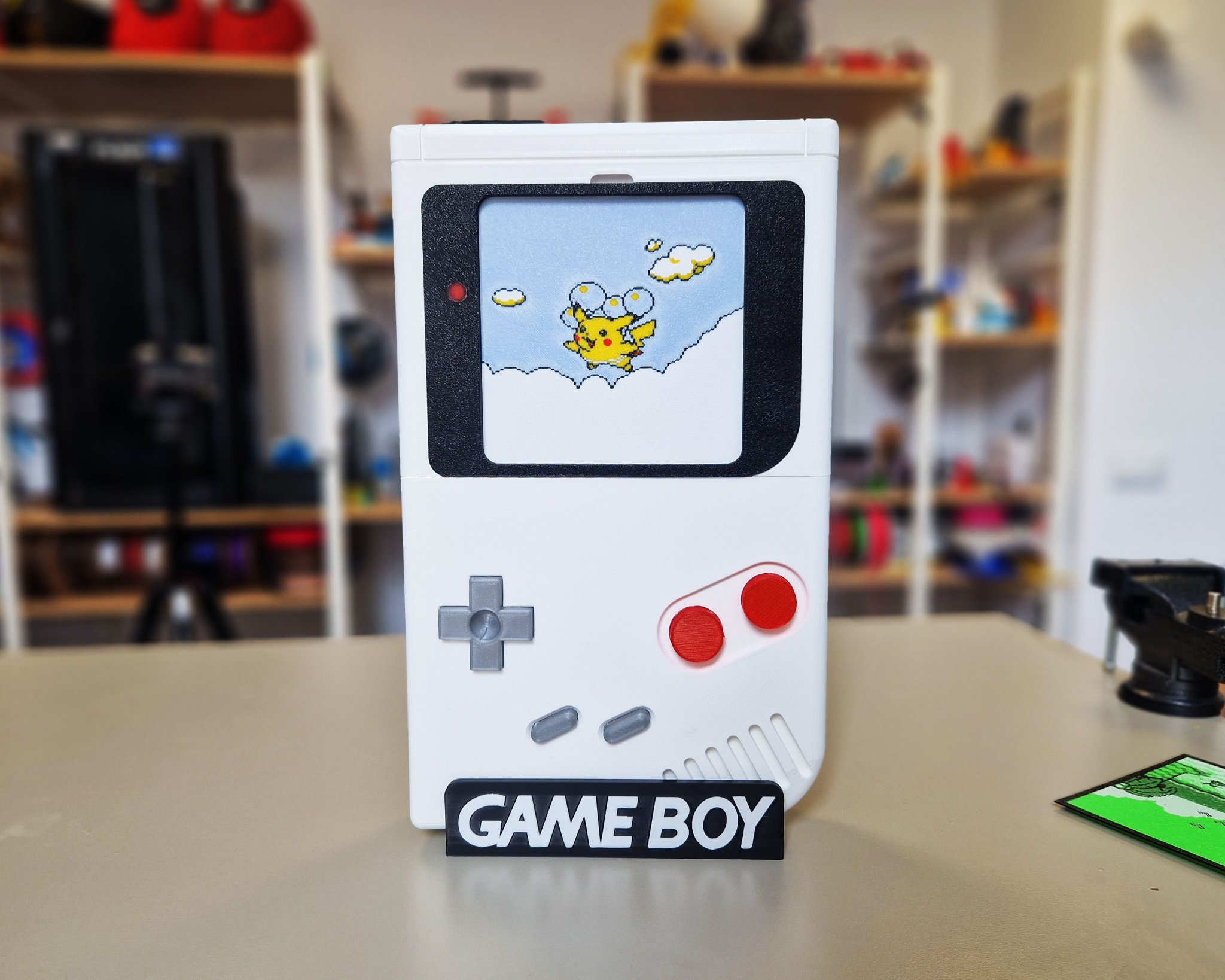

Đèn GameBoy với dải LED và màn hình có thể thay thế

Hướng dẫn:

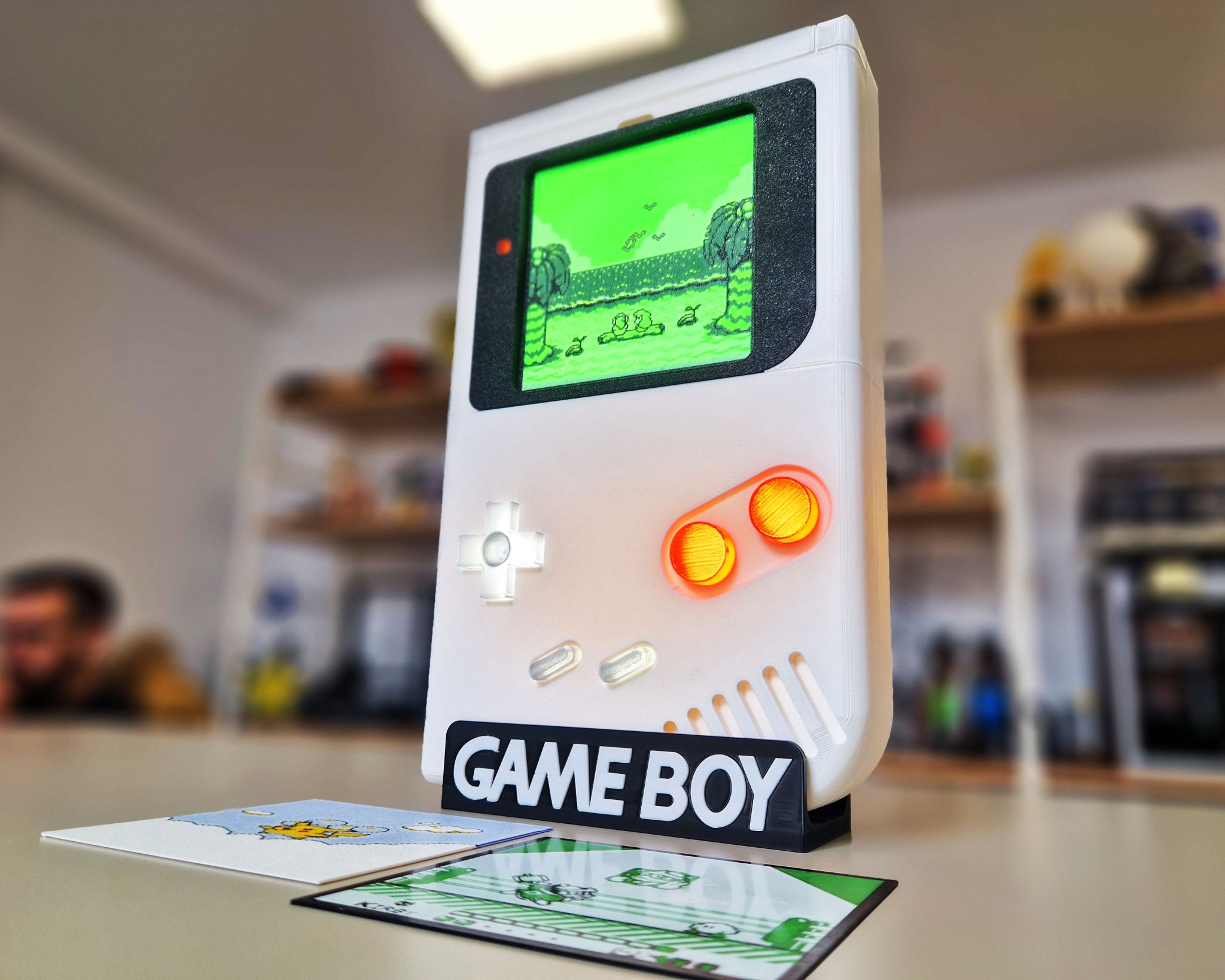

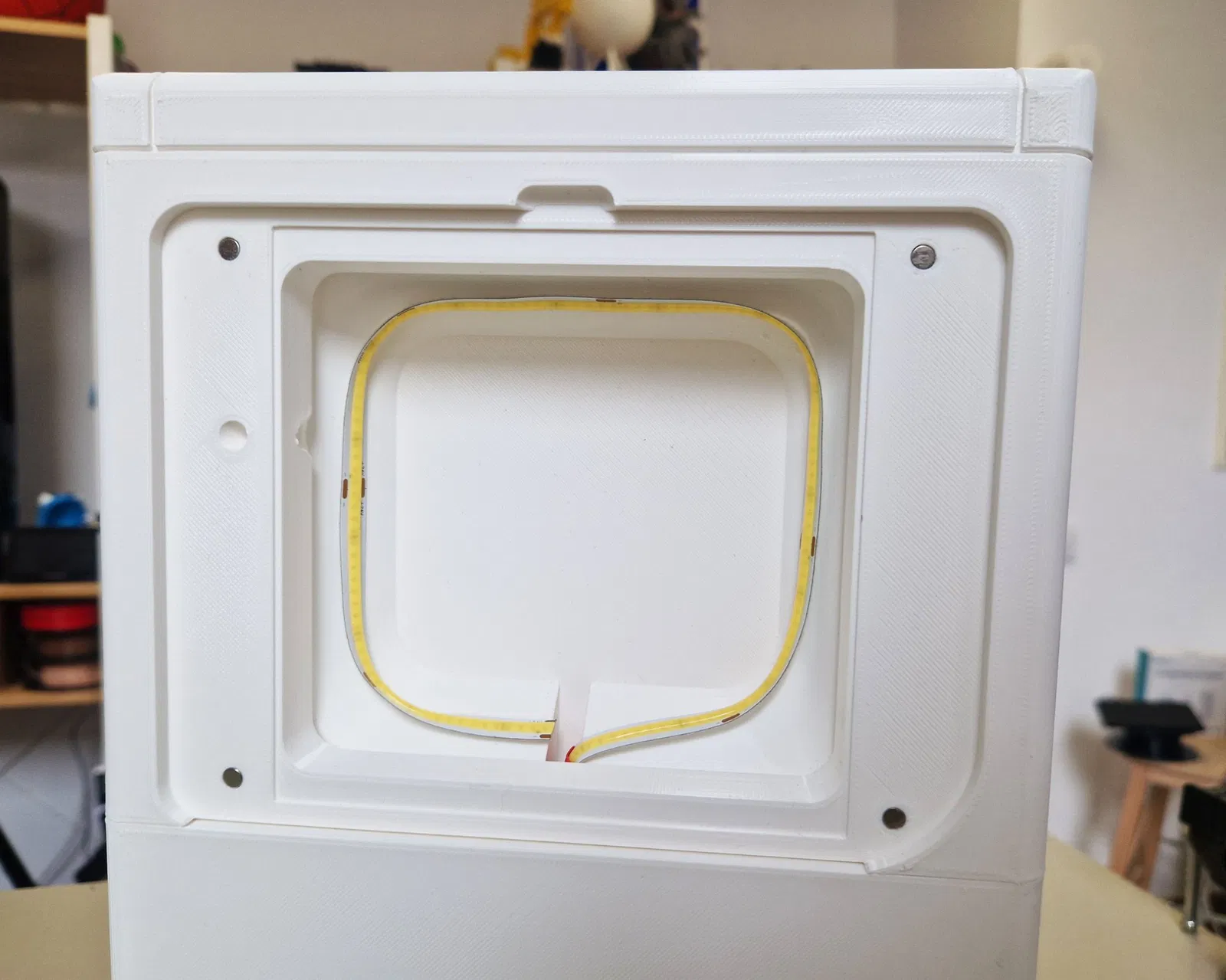

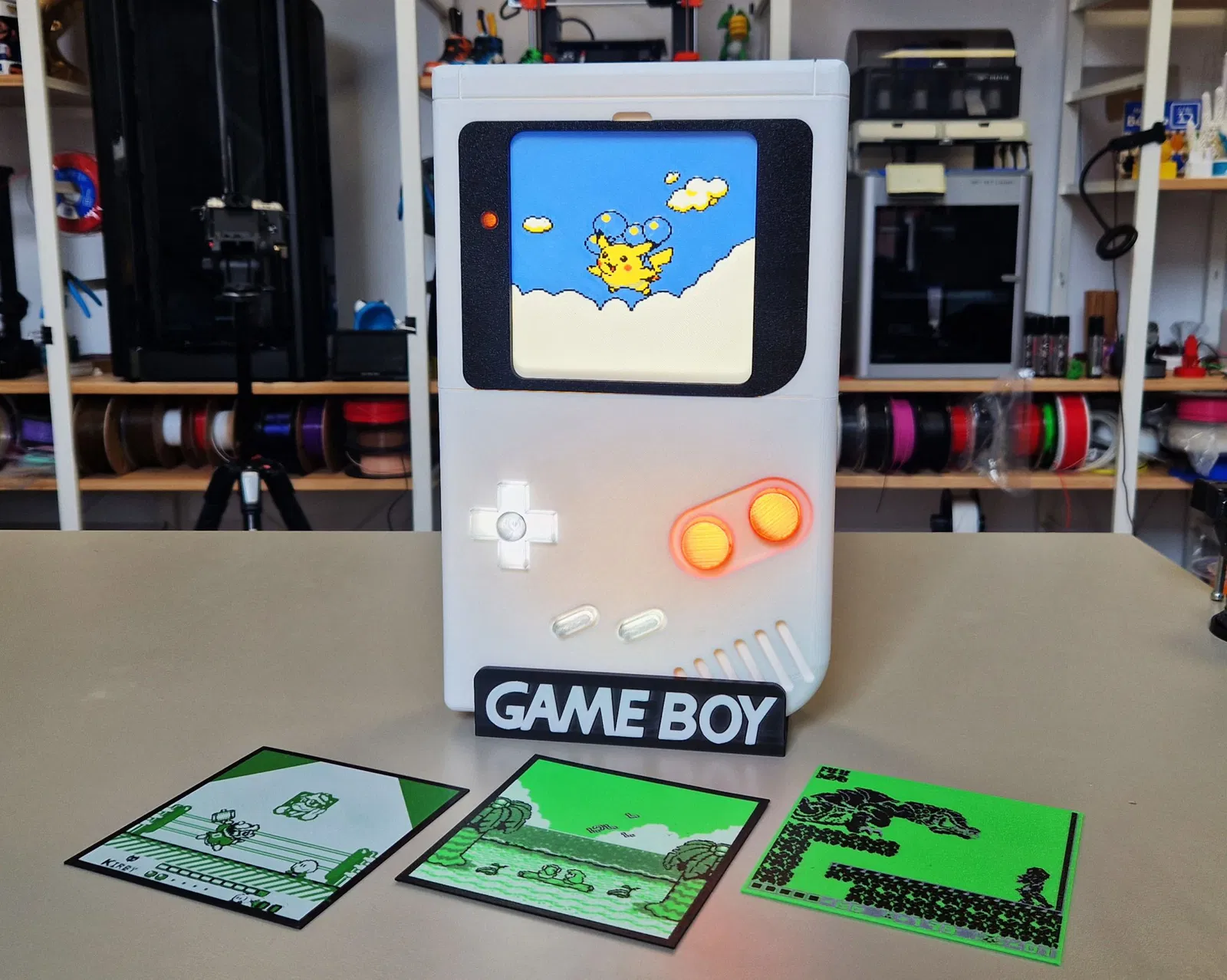

• Đèn được chiếu sáng từ bên trong bằng dải LED ở màn hình và các nút của Gameboy.

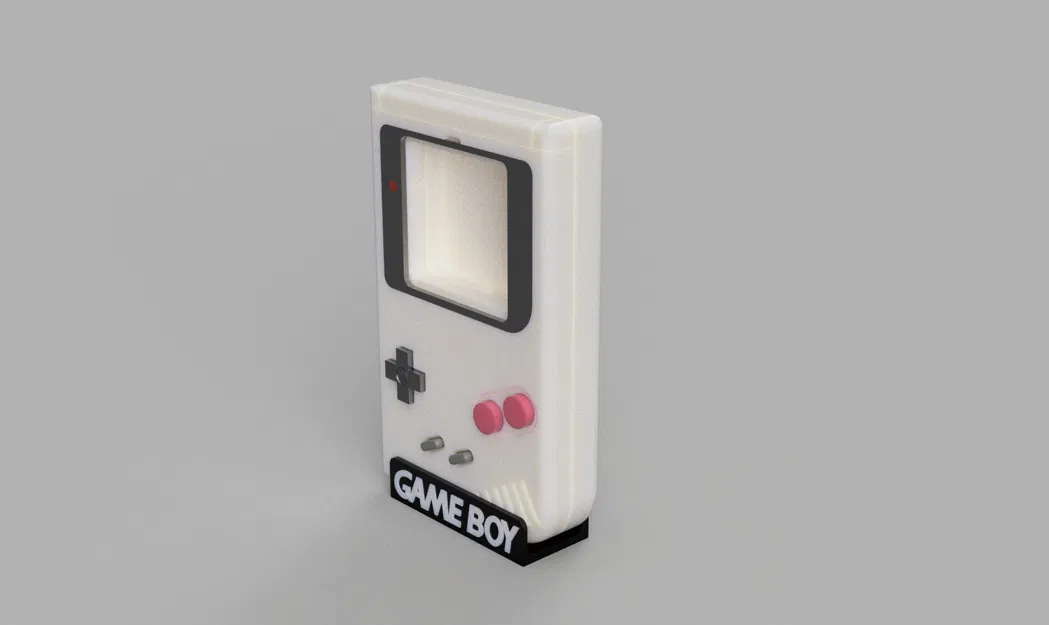

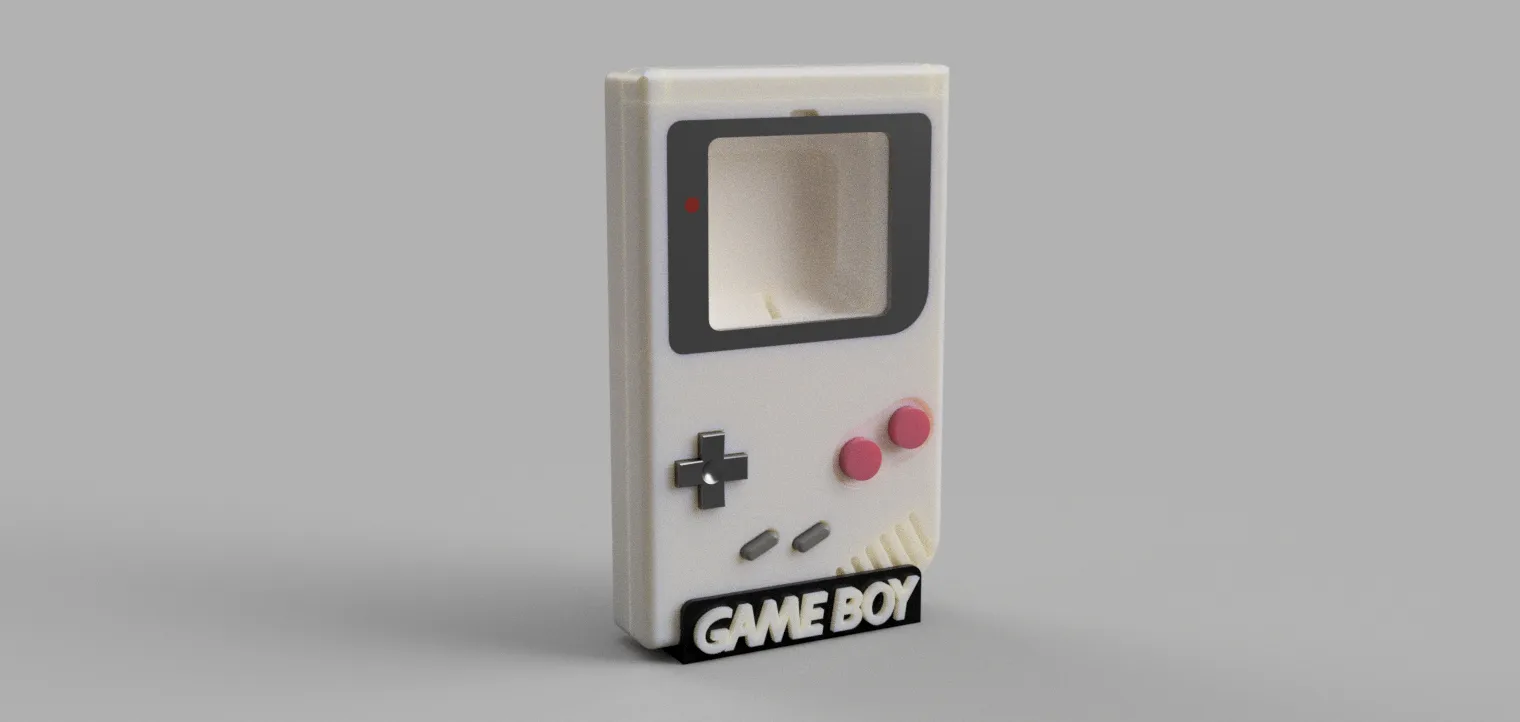

• Mô hình này đã được cắt thành các bộ phận để bạn có thể in trên máy in 3D có kích thước bàn in từ 22 x 22 x 25 cm trở lên. Nếu bàn in của máy 3D nhỏ hơn, bạn có thể thu nhỏ toàn bộ dự án hoặc phải cắt thêm các bộ phận của Gameboy.

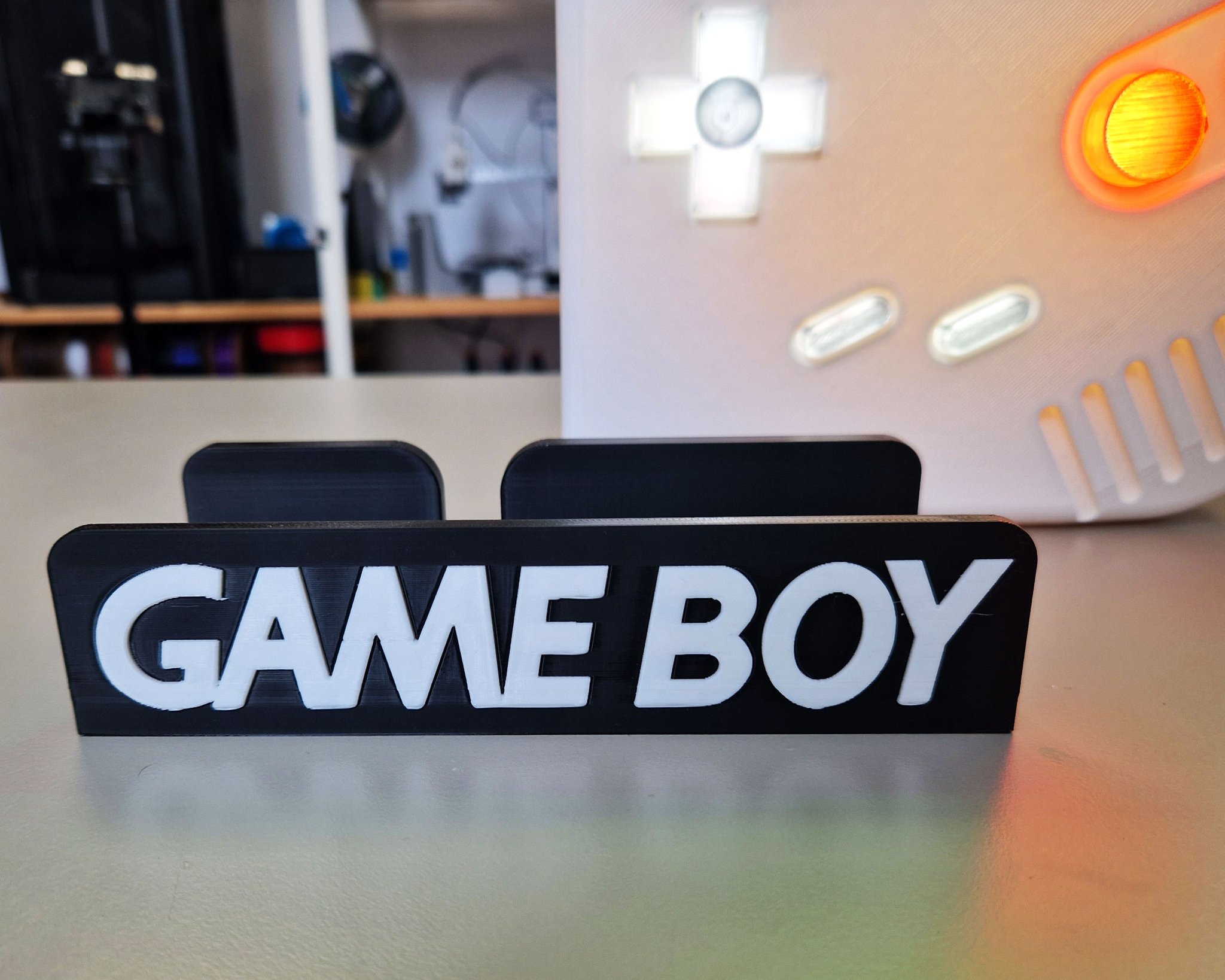

• Có 2 phiên bản đế: Một phiên bản có chữ nổi để in nhiều màu, và một phiên bản đế có chữ âm và các chữ rời (tệp KHÔNG AMS).
• Các tấm nền bạn thấy trên đèn của chúng tôi là thiết kế của Merla3D mà bạn có thể tải xuống tại đây: /3d-model/mo-hinh-in-3d-kirby-dream-land-da-sac-mau-voi-3-mau-sac

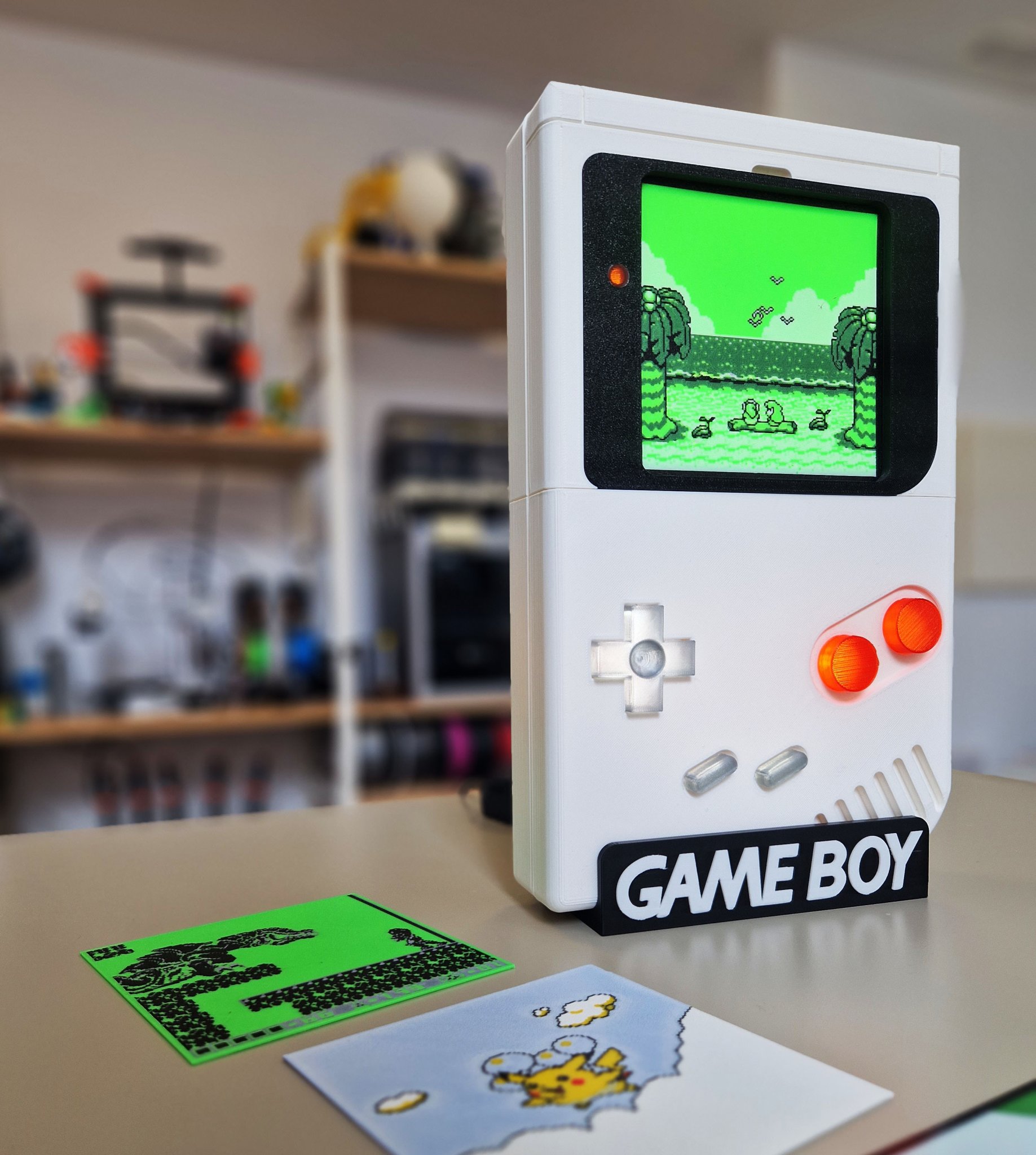

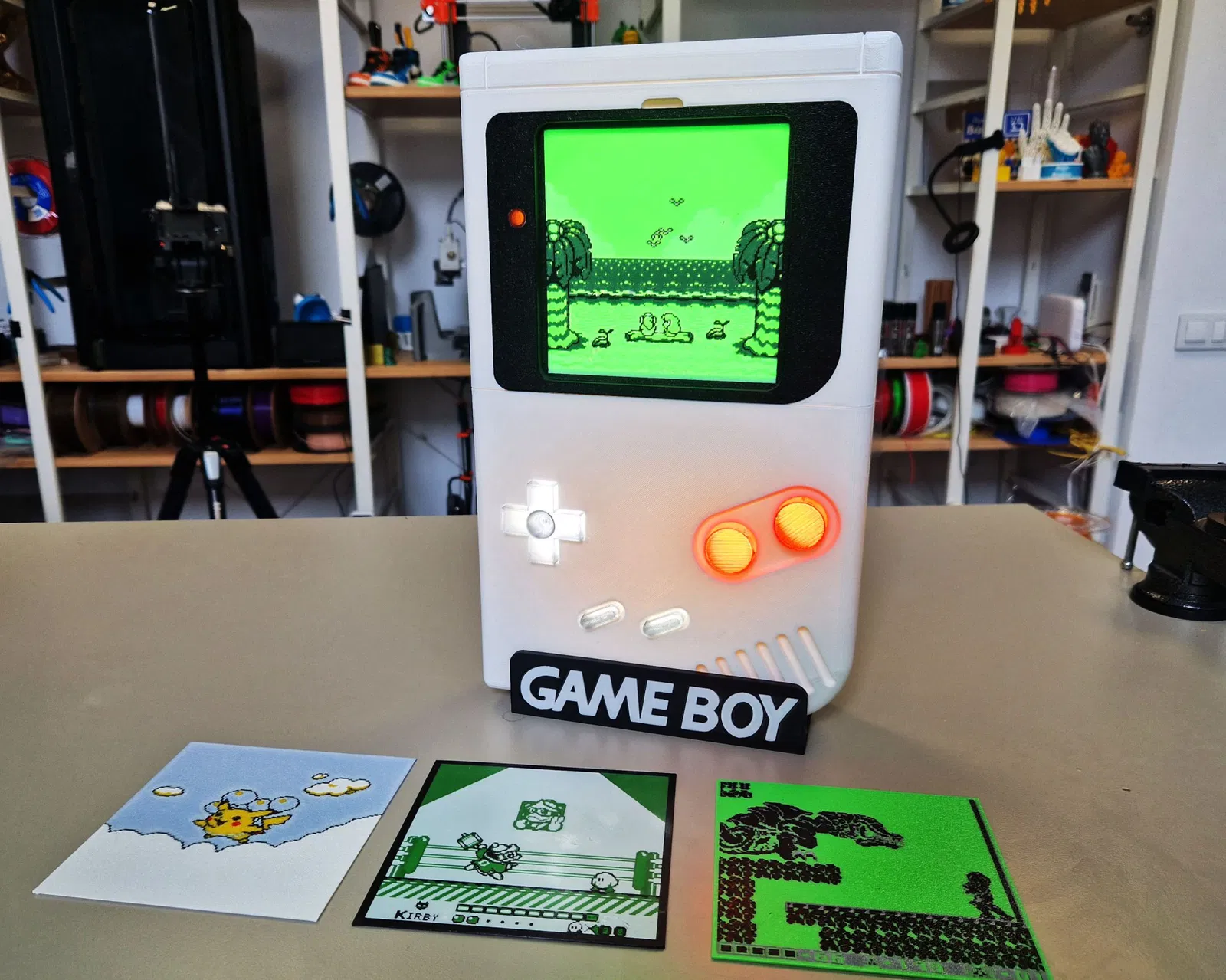

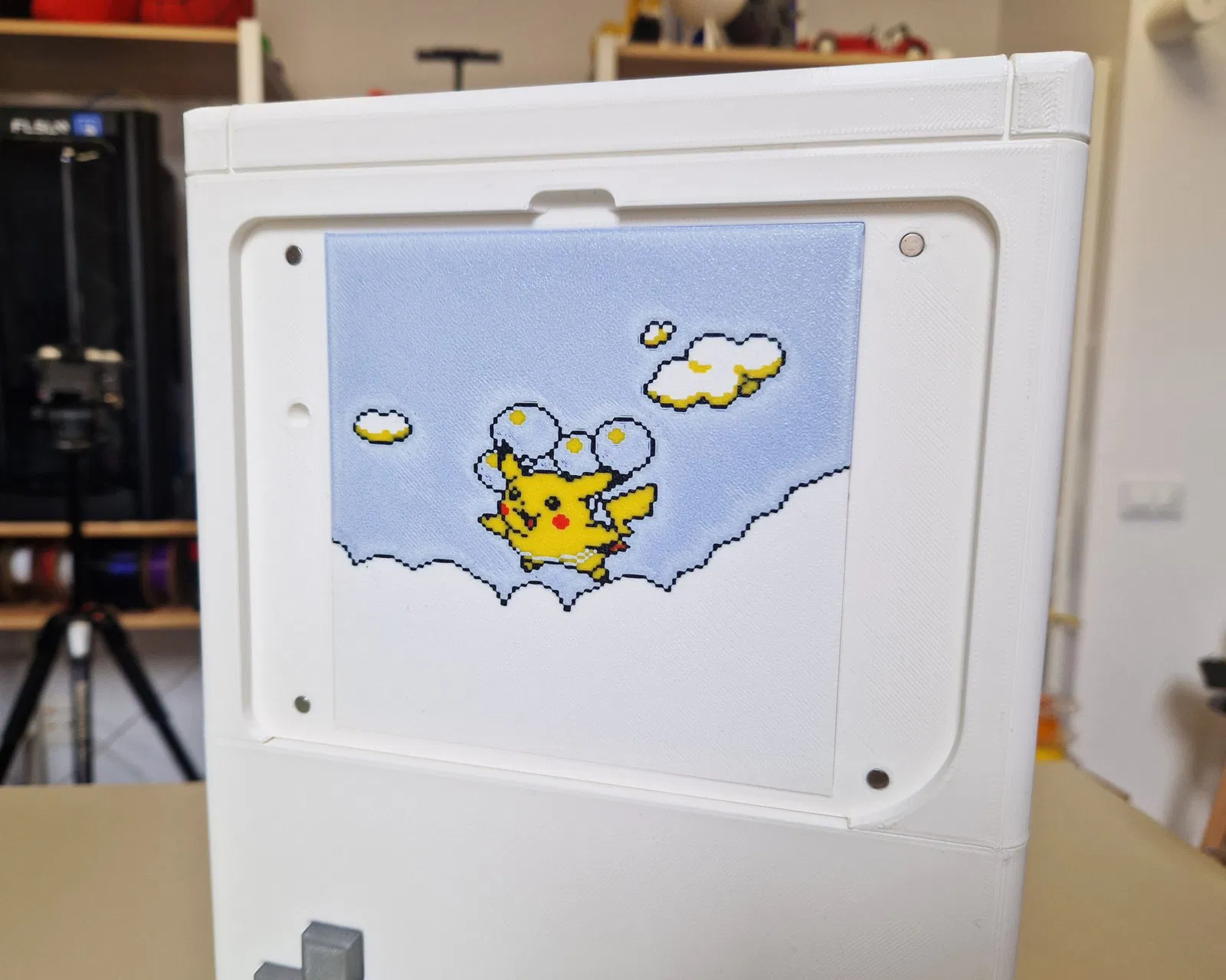

• Bạn cũng có thể tự tạo các tấm nền 3D cho màn hình và thay thế chúng: Khung màn hình được gắn nam châm và bạn có thể dễ dàng tháo ra để thay đổi hình nền bất cứ lúc nào bạn muốn.
• Khuyến cáo nên sử dụng dải LED 24V để các nút và tấm nền tạo ra ánh sáng tốt.
• Bạn có thể xem hướng dẫn hoàn chỉnh về cách in các tấm nền nhiều màu tại đây:

Thông số in

• Lớp: 0.28 cho đèn và đế, 0.20 cho tấm nền
• Vòi phun: 0.4 (điều chỉnh độ rộng đường in cho tấm nền thành 0.35)
• Kích thước tấm nền: cạnh 130.39mm, dày 1mm

Vật liệu để lắp ráp đèn

• Keo cyanoacrylate và chất tăng tốc https://amzn.to/4cdCby8
• 4 ốc allen M3X35mm https://amzn.to/3uWbCwI
• 4 đai ốc ren đồng M3 https://amzn.to/3v7juLG
• Dải LED COB (trong trường hợp của chúng tôi là 24V) https://amzn.to/3IAhizo
• Đầu nối barrel 2.1x5.5mm https://amzn.to/3PjLLWm
• 8 nam châm 5x3mm https://amzn.to/3uZ3k7h
• Nguồn điện 24V https://amzn.to/3IyZHYQ

Filament đã sử dụng

PLA Basic Control 3D https://control3d.net/tienda-control3d/

Muốn tự tay thiết kế 3D đèn này?

Chiếc Gameboy này là bài tập trong khóa học thiết kế 3D với Autodesk Fusion 360 của Học viện Trực tuyến Control 3D. Hãy học cùng chúng tôi cách tạo mọi thiết kế 3D để in với máy in 3D của bạn! https://control3d.net/
