4x5 Standard Film Holder V2

Phiên bản 2

Tổng quan

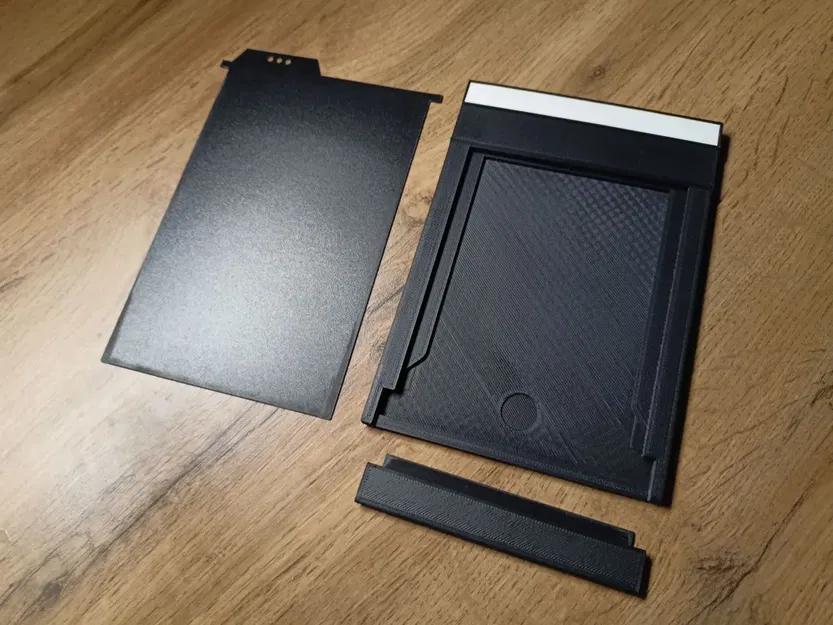

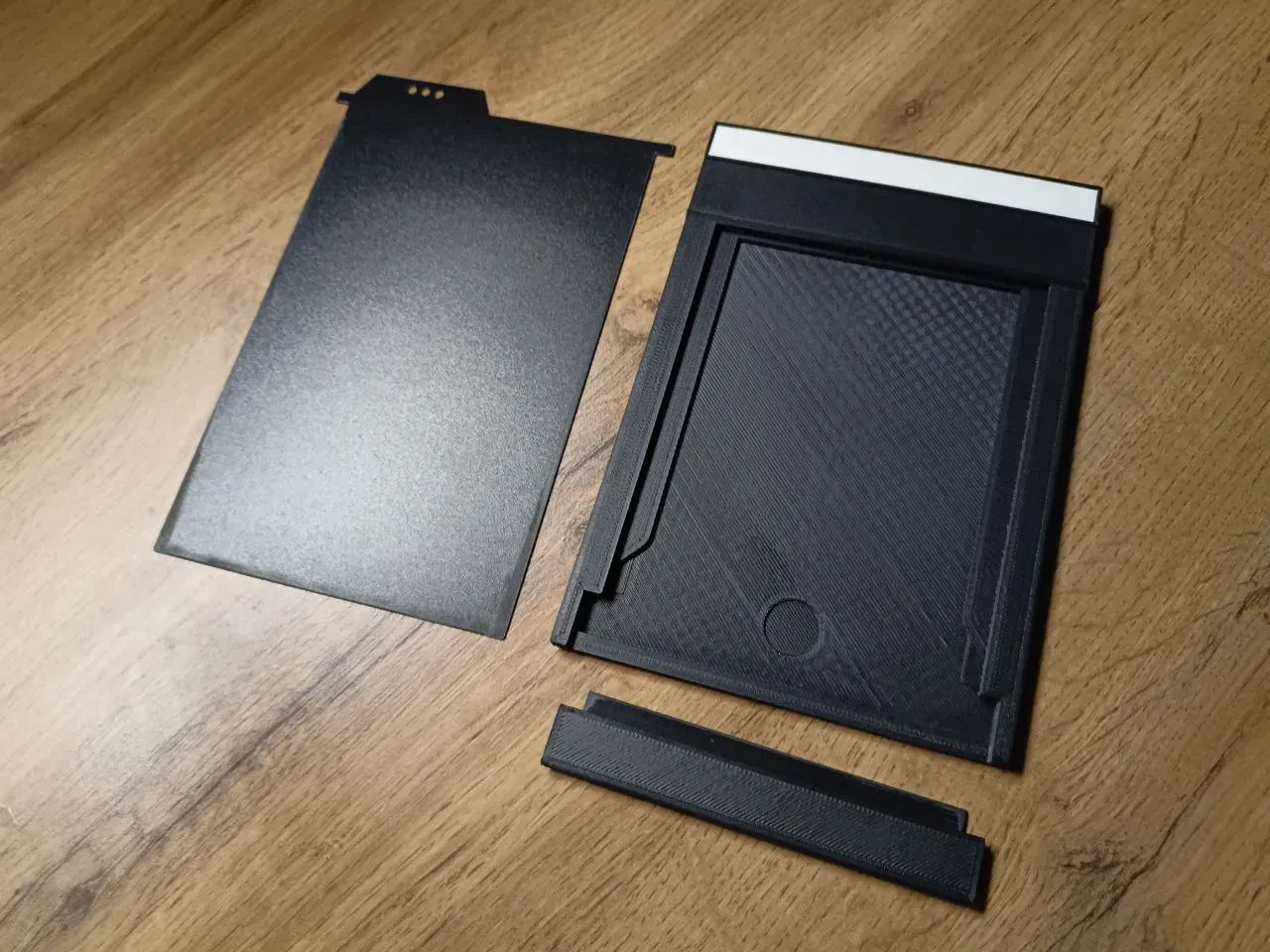

Phiên bản dễ làm. Tất cả các bộ phận đều có bề mặt đáy hoàn toàn phẳng. Tôi cũng đã kiểm tra khoảng hở cần thiết, thêm chỗ cho dải nhung trong khe hở của cổng phim và tạo các chi tiết riêng biệt để sử dụng với tấm chắn sáng bằng kim loại hoặc nhựa mỏng 0.5mm.

• Không cần hỗ trợ!
• Hoạt động với tấm chắn sáng 0.5mm
• Dải nhung để bịt kín ánh sáng đúng cách
• Sử dụng như một khay đơn hoặc đôi: chỉ cần in hai cái và dán chúng lại với nhau. Hoặc không.

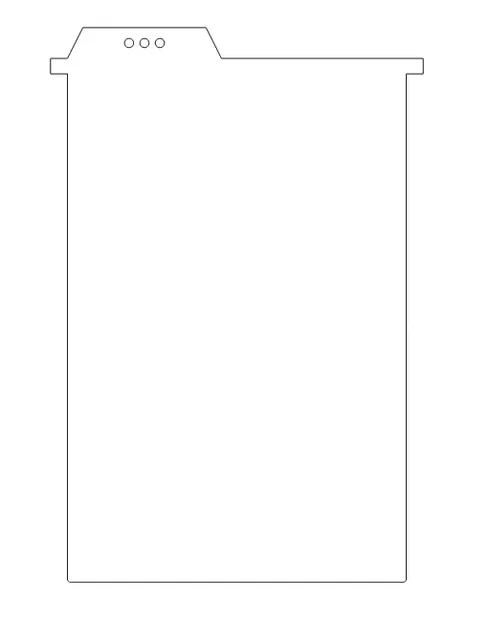

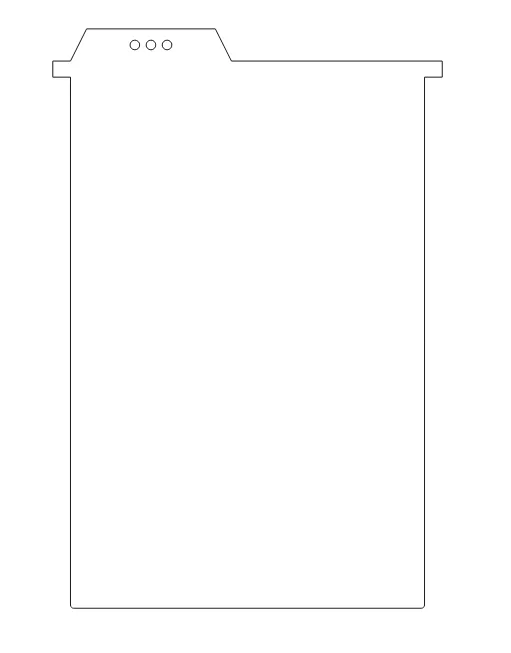

• Mẫu cắt laser tấm chắn sáng 4x5_darkslide.svg được cung cấp.

In ấn

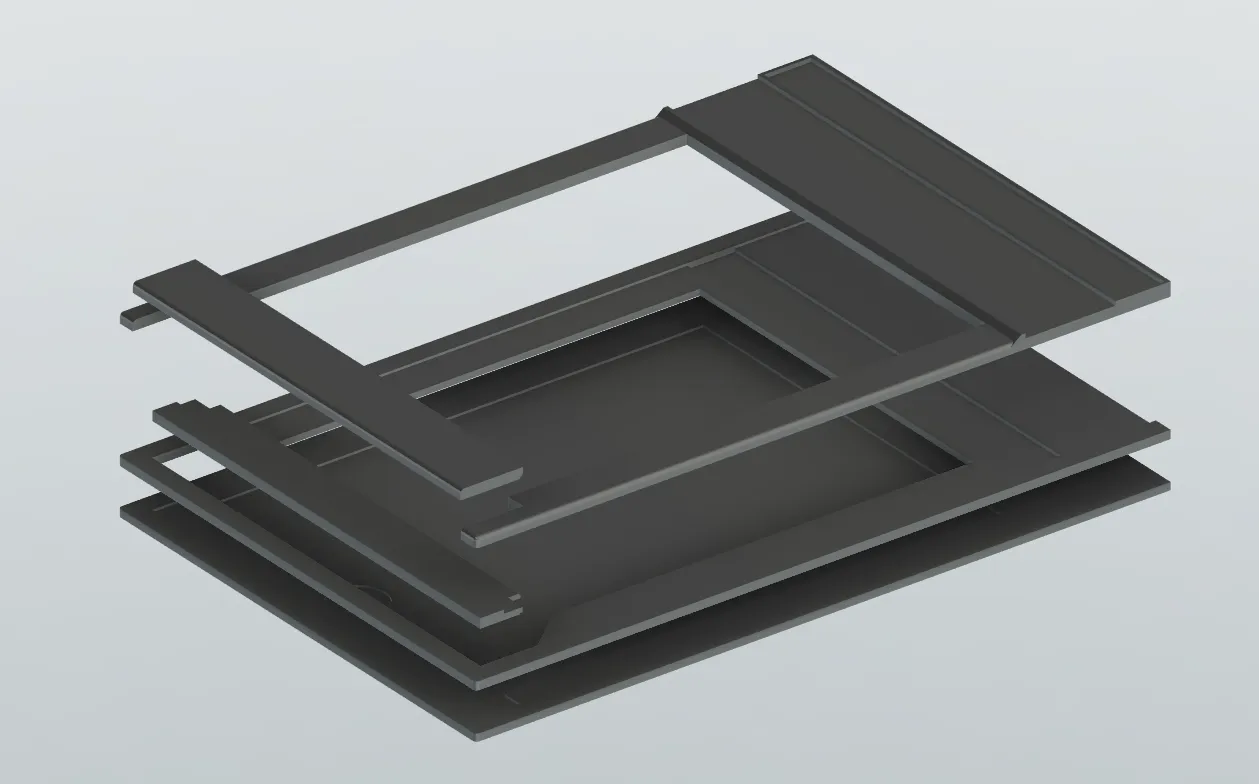

Sử dụng vật liệu mờ: ASA đen, HIPS, PLA mờ. In tất cả các bộ phận như nguyên bản. Đảm bảo bạn đã tinh chỉnh lưu lượng và PA để đạt được bề mặt trên phẳng. Sử dụng tính năng ủi (ironing) được tinh chỉnh nếu có thể. Cắt tấm chắn sáng với tệp svg được cung cấp từ thư mục A4 dày 0.5mm. Cắt hình chữ nhật giấy 119x12mm. Tốt nhất nên sử dụng máy cắt/khắc laser cỡ nhỏ cho việc này. Lấy các bộ phận đáy, giữa và trên cùng và dán chúng lại với nhau một cách chính xác. Lấy cap2 và đặt nó vào khay đựng phim. Đặt tấm chắn sáng vào đúng vị trí, sau đó đặt cap1 lên trên cap2. Đây là vị trí chính xác mà các bộ phận nắp phải được dán lại với nhau. Dán hình chữ nhật giấy. Xong.

Cập nhật

23.10.2023 Đã thêm phần lõm vào bộ phận đáy để dễ dàng lấy phim hơn.

15.11.2024 Phiên bản 2:

• Đã thêm mẫu cắt laser tấm chắn sáng
• Tối ưu hóa khe cắm tấm chắn sáng 0.5mm mỏng hơn
• Khay đựng phim dài hơn, dễ sử dụng
• Đã thêm khe đánh dấu 119x12mm
