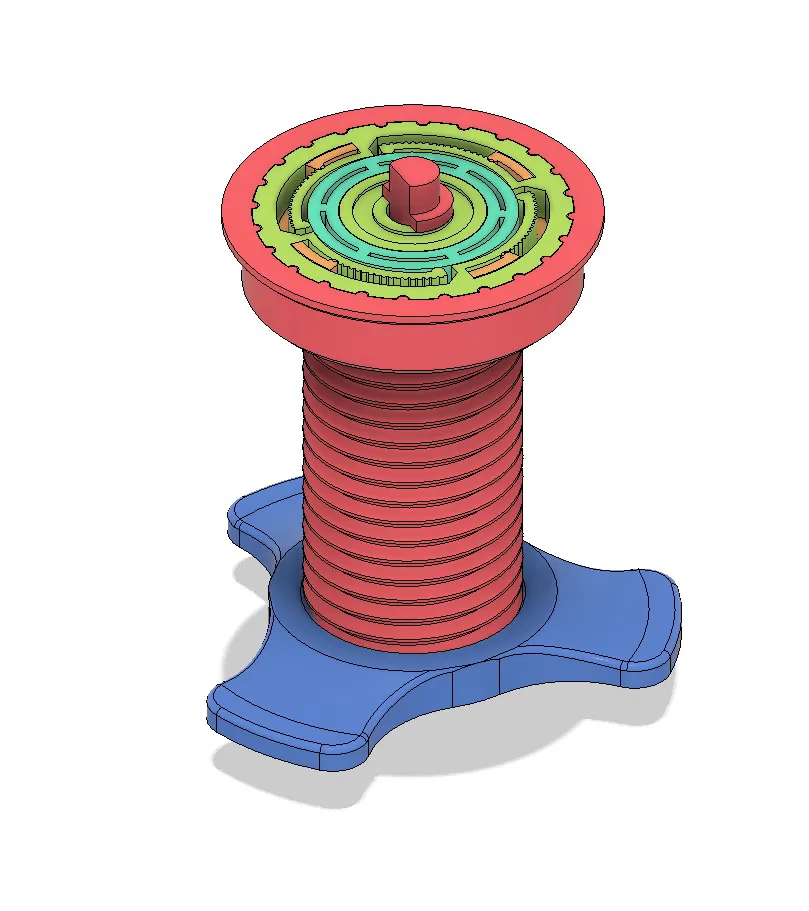

Bộ Tự Cuốn Cuộn Chỉ Gọn Gàng

Dùng để thay thế bộ phận làm lệch dây của MMU.

Lấy cảm hứng từ thiết kế này /3d-model/gia-do-cuon-day-tu-dong-cuon-lai-toan-cau-mm nhưng đã khắc phục 3 vấn đề tôi gặp phải với nó:

1. Lò xo nhựa bị mất độ đàn hồi theo thời gian
2. Không thể đặt cuộn chỉ theo chiều ngang
3. Lò xo nhựa chiếm quá nhiều không gian bên ngoài cuộn chỉ, điều này không chấp nhận được đối với tôi

Tính năng:

1. In không cần hỗ trợ
2. Lò xo vẫn dùng tốt sau một năm (ít nhất là với tôi :D)

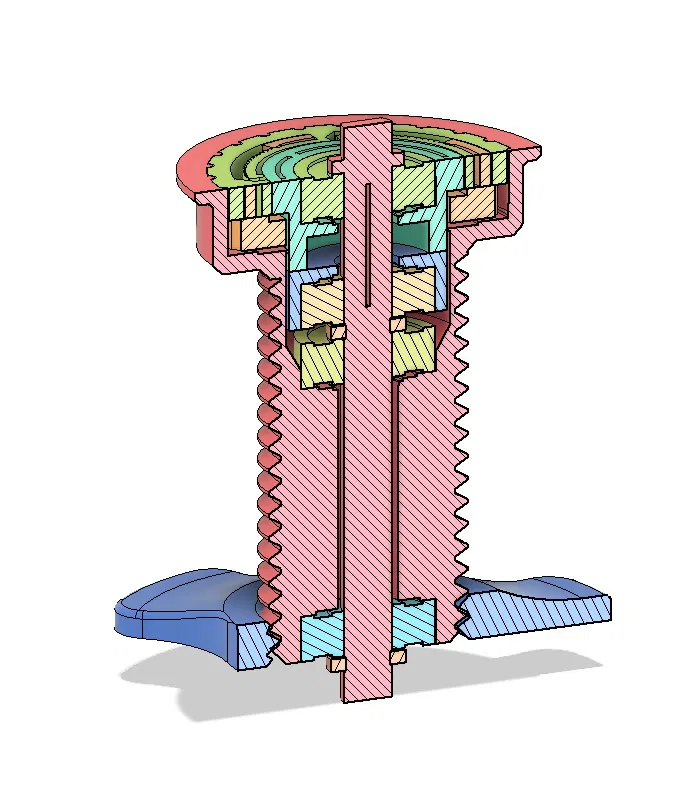

3. Tất cả cơ chế đều nằm gọn trong cuộn chỉ - được thiết kế để chiếm ít không gian nhất có thể

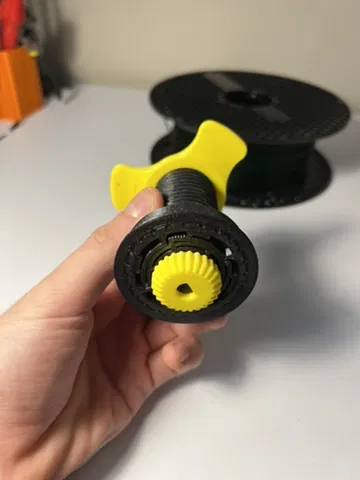

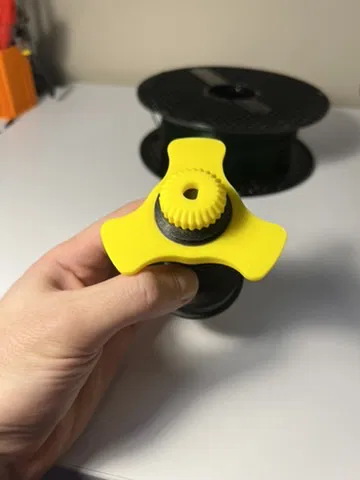

4. Tay quay có bánh răng DỄ BẬT-TẮT - phù hợp với giá đỡ thẳng đứng ở bất kỳ "vị trí xoay" nào
5. Hoạt động theo mọi hướng - cuộn chỉ có thể được đặt theo chiều ngang, chiều dọc, có một góc nghiêng - bộ tự cuốn vẫn cuốn mà không bị ma sát - 4 vòng bi đảm bảo điều đó có thể thực hiện được
6. 5-7 vòng tùy thuộc vào chiều dài và kích thước lò xo
7. Thiết kế module (bạn sẽ cần tất cả các tệp nguồn Fusion360 để cập nhật các tính năng bắt nguồn một cách chính xác)
8. Thiết kế tham số - nhiều tham số để thay đổi chiều rộng, đường kính cuộn chỉ, v.v.

Các mô hình bổ sung:

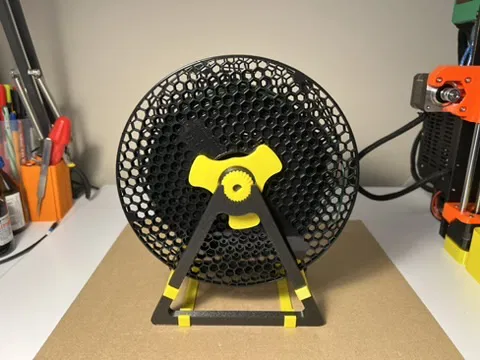

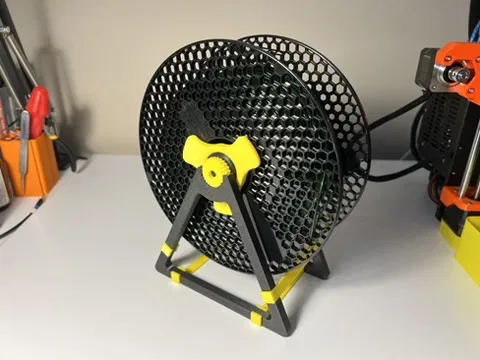

1. Giá đỡ - /3d-model/dung-thang-dung-cho-may-danh-may-tu-dong
2. Module lò xo kim loại - /3d-model/mo-dun-lo-xo-kim-loai-tham-so - tải về nếu bạn muốn sửa đổi các tham số lò xo

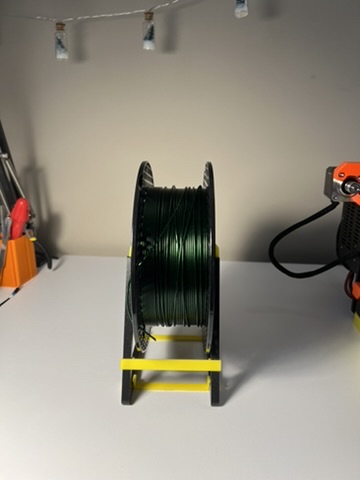

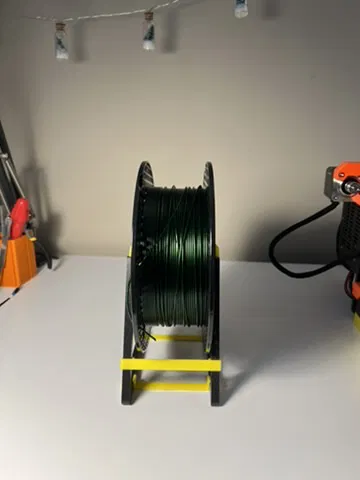

Với lò xo kim loại mà tôi có, bộ tự cuốn có khả năng cuốn tổng cộng khoảng 7 vòng đầy đủ. Demo:

Vì bạn đã có bộ nâng cấp MMU2 - thiết kế không yêu cầu bất kỳ phần cứng bổ sung nào ngoại trừ một lò xo kim loại mà bạn có thể tìm thấy trong bất kỳ "hộp kéo thẻ" (badge reel) thông thường nào ở cửa hàng văn phòng phẩm.

Danh sách các chi tiết cần thiết cho 1 bộ tự cuốn: 4x vòng bi 608z (có 20 cái trong bộ MMU2, vì vậy bạn sẽ có đủ cho 5 bộ tự cuốn) 1x lò xo kim loại từ "hộp kéo thẻ"

Trong trường hợp bạn có lò xo kim loại khác - bạn cần tải module lò xo kim loại và sửa đổi các tham số ở đó (liên kết ở trên trong phần "Mô hình bổ sung"). Đừng ngần ngại liên hệ nếu bạn cần bất kỳ sự trợ giúp nào về việc đó.

Hướng dẫn lắp ráp:

1. Đầu tiên bạn cần lấy và tháo rời "hộp kéo thẻ" Tôi có một cái giống thế này

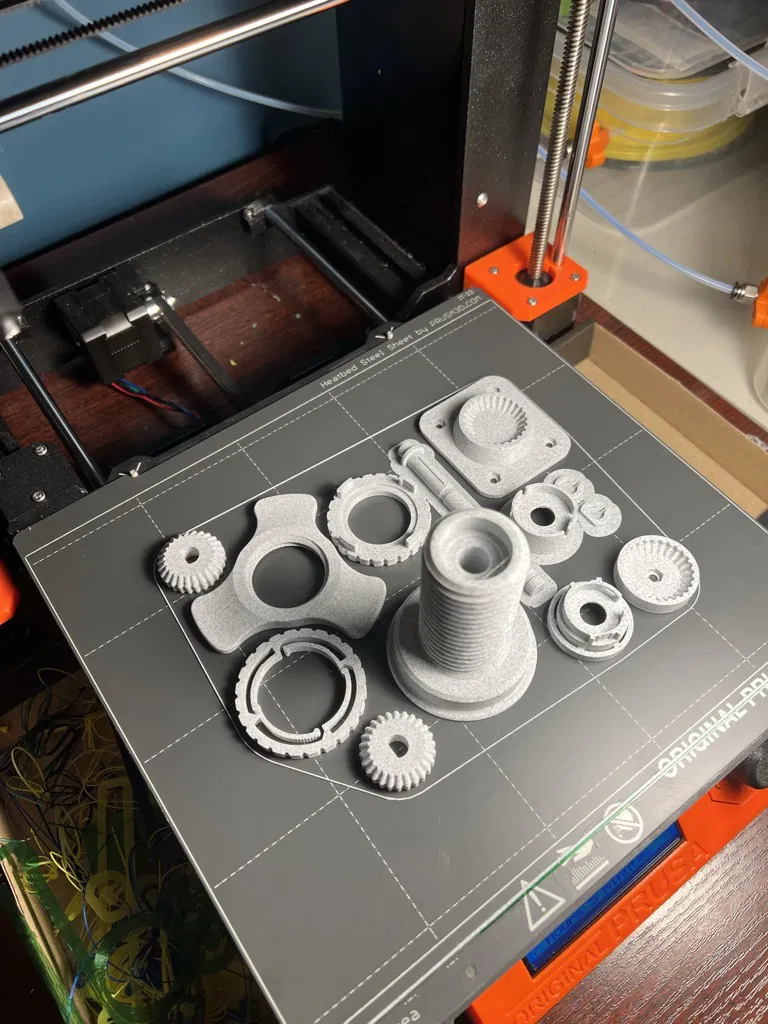

2. In tất cả các bộ phận, lấy vòng bi và lò xo kim loại đã tháo rời của bạn Các bộ phận bị gạch chéo có thể bỏ đi

3. Đặt vòng bi lên trục và đẩy cho đến khi nó chạm vào nút chặn

4. Lấy bộ phận đĩa trượt và đặt lò xo kim loại như chỉ dẫn trên ảnh Bằng cách cắm đầu lò xo vào lỗ này hay lỗ kia, bạn sẽ xác định hướng mà bộ tự cuốn sẽ "quay" Bạn cần cắm đầu lò xo từ bên ngoài của vòng và đẩy phần còn lại của lò xo vào bên trong qua khe hở như trong ảnh tiếp theo

Vòng tròn được thiết kế với kích thước cho loại lò xo của tôi, nhưng nếu bạn có loại khác - bạn có thể thay đổi tham số đó trong các tệp nguồn Fusion360 được cung cấp và làm cho nó phù hợp với loại của bạn!

5. Cuộn phần còn lại của lò xo vào bên trong vòng

6. Lấy trục có vòng bi từ bước 3 và lắp nó vào vòng sao cho vòng bi được cố định bên trong

7. Luồn đầu kia của lò xo qua "lỗ cắm"

Kết quả sẽ trông như thế này:

Dành thời gian - đây là phần khó nhất trong việc lắp ráp, lò xo có xu hướng "bung ra" bên ngoài vòng, bạn có thể giữ nó bằng ngón tay cái.

8. Lấy nắp vòng và một vòng bi khác rồi đặt lên trục

Nó sẽ khớp vào

9. Lấy một vòng bi khác, trượt nó lên trục cho đến khi nó vừa vào nắp

10. Lấy vòng c-clip đã in và trượt nó lên vòng bi

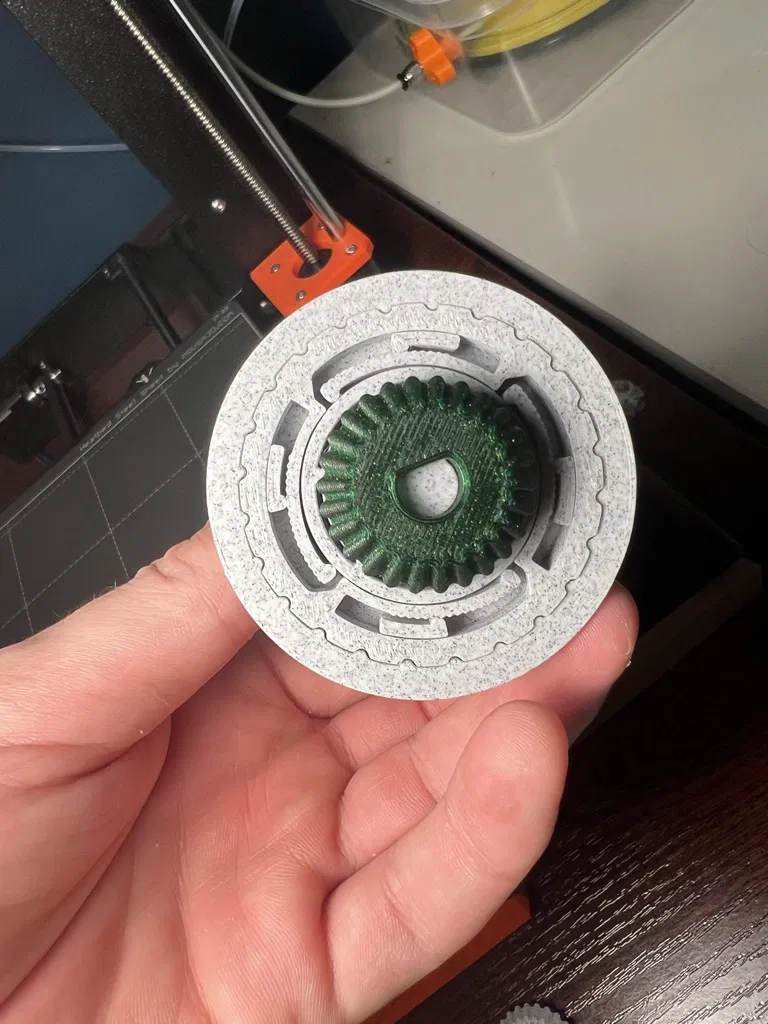

11. Lấy đĩa trượt và vòng xoay rồi ghép chúng lại với nhau như trong ảnh

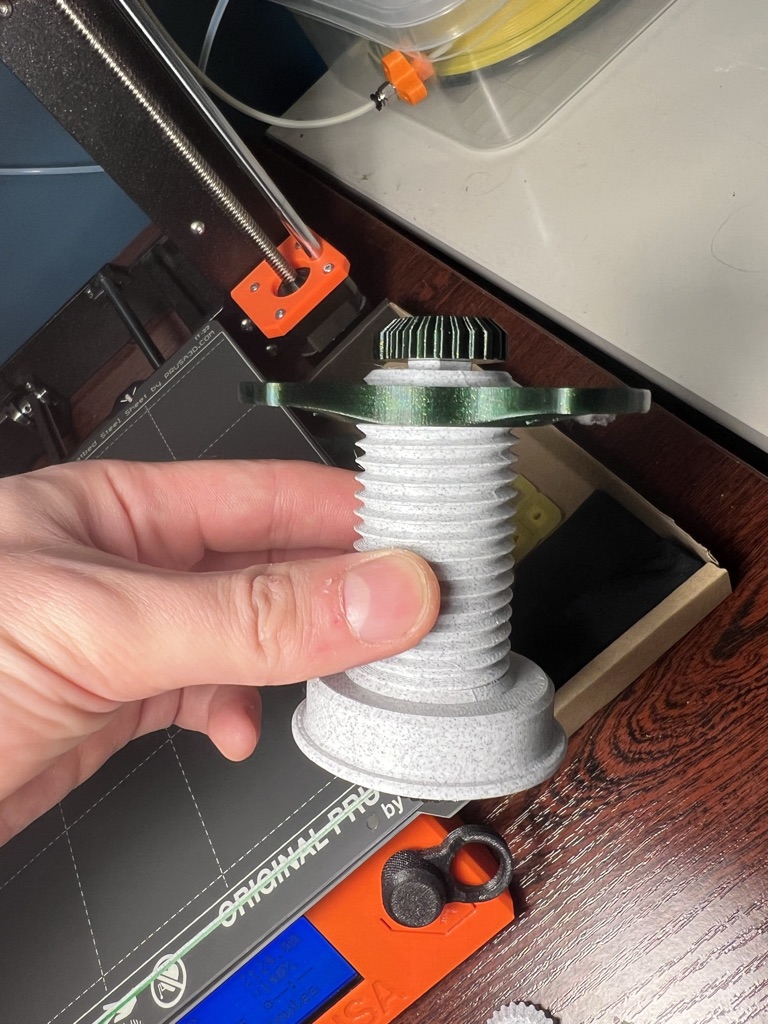

12. Đặt chúng lên trục

13. Siết chặt chúng bằng cách xoay như hình Đừng ngại dùng lực - chúng sẽ không bị vỡ trừ khi bạn đi tập gym, hãy dùng lực tương đối trong trường hợp đó

14. Đặt nắp lên, nó sẽ trượt dễ dàng Đặt một vòng bi và vòng c-clip khác lên

15. Đặt các nắp bánh răng vào và bạn đã hoàn thành!

Thiết lập hộp chống ẩm cuối cùng sử dụng các bộ tự cuốn này:

Hy vọng mô hình này cũng có thể hữu ích cho bạn và đừng ngần ngại liên hệ nhé :)
