Scylla - Bàn phím công thái học

Bàn phím công thái học Scylla

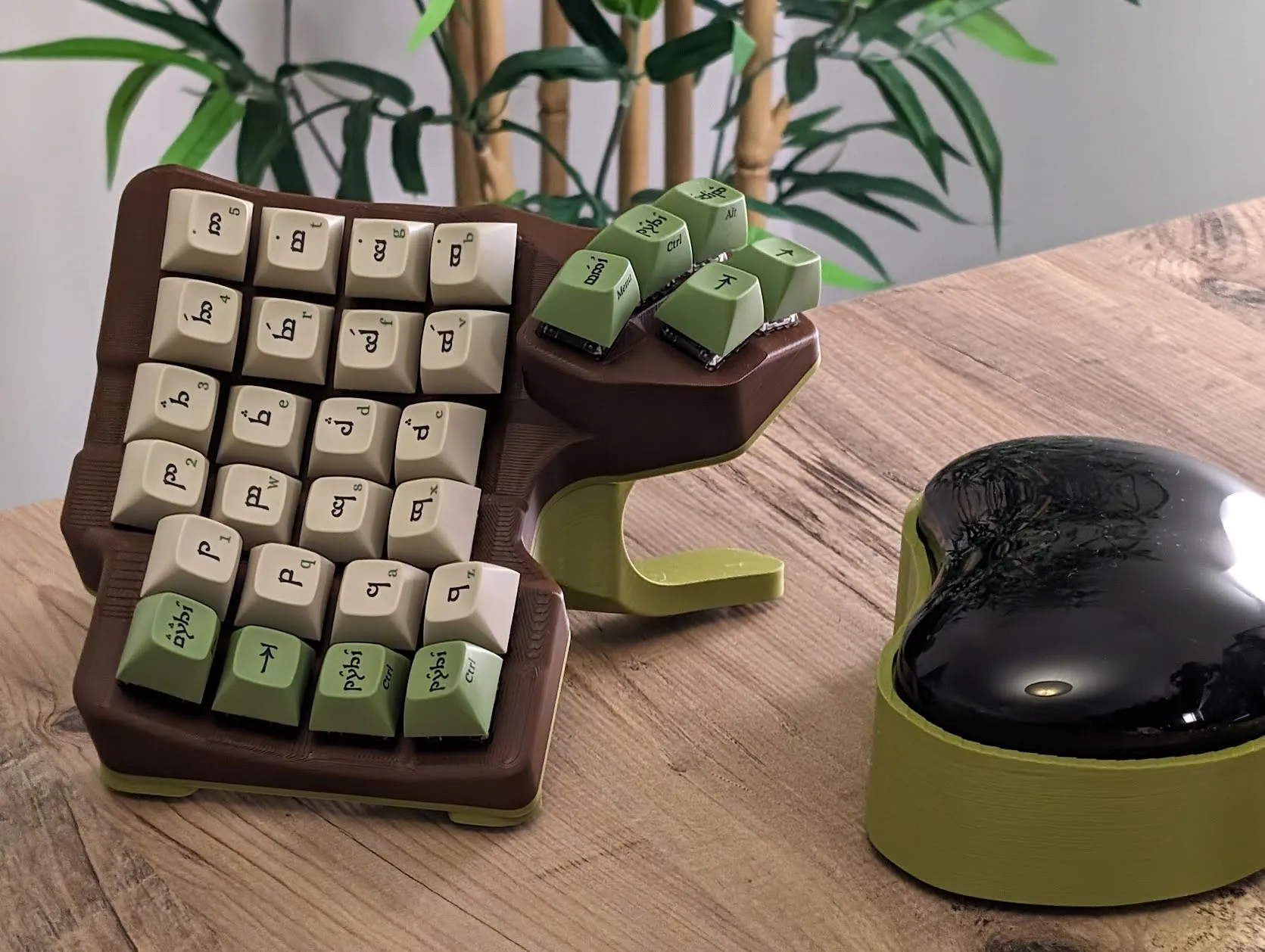

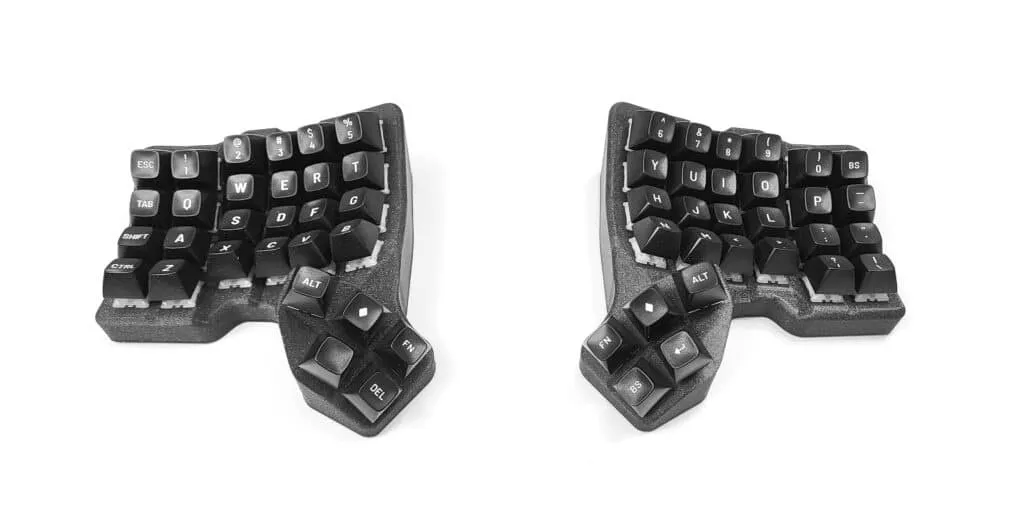

Một bàn phím công thái học dạng tách hiện đại, cấu hình thấp, có hàng số và cụm ngón cái đầy đủ tính năng.

Hướng dẫn in

Cài đặt đề xuất:

• PLA - prusament và fillamentum dùng tốt
• Chiều cao lớp 0.15mm
• Các bộ phận hướng xuống đáy
• Có Supports - dạng lưới hoặc cây

Nhìn chung, tôi đã sử dụng cấu hình Chất lượng 0.15mm mặc định trên máy MK3s của mình và nó in tốt, vì vậy bạn có thể bắt đầu từ đó.

Bạn sẽ cần các bộ phận sau:

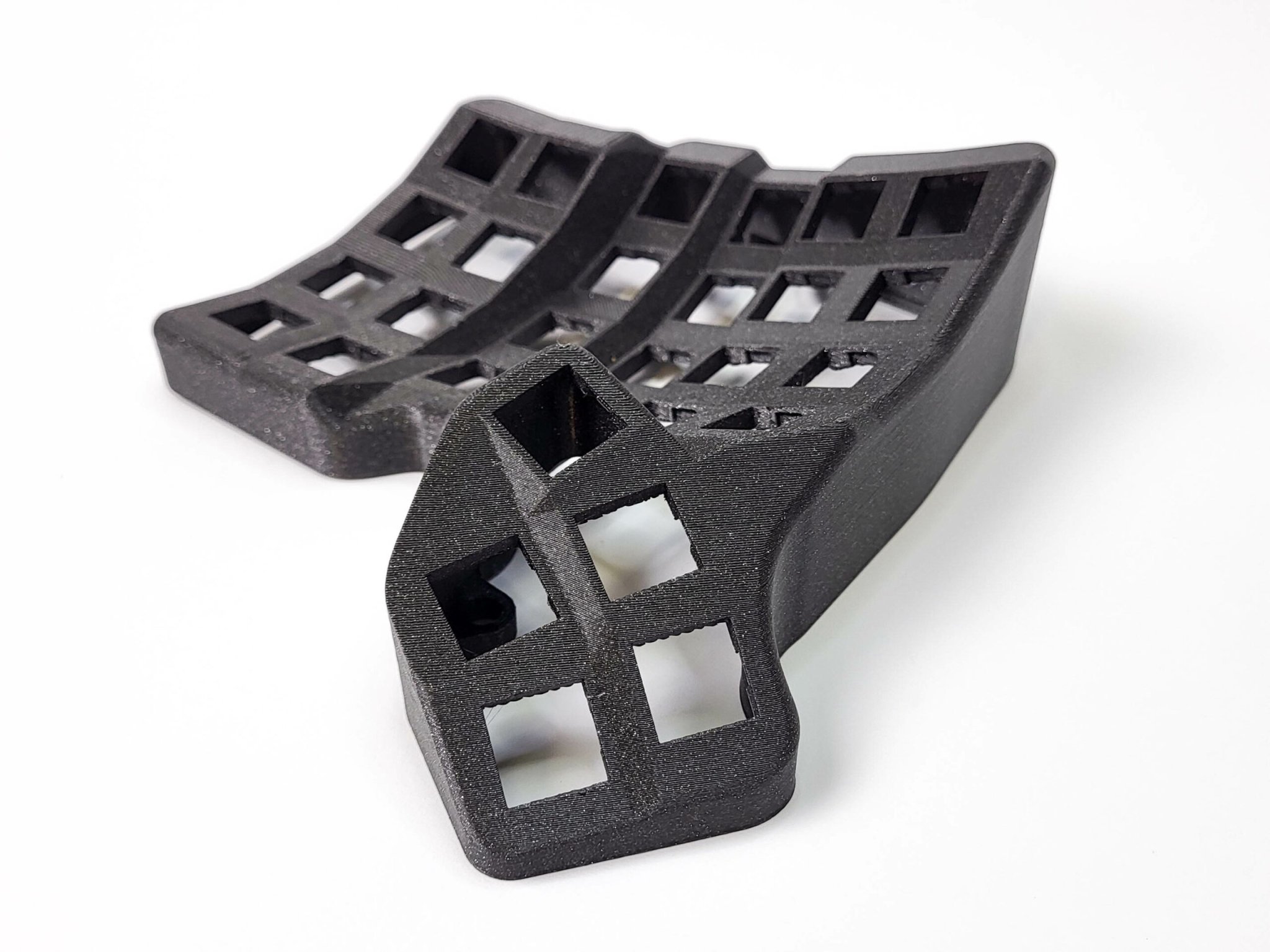

• Vỏ (một thường, một gương)
• Plate (một thường, một gương)
• Tùy chọn: chân đế (một thường, một gương)

Phần cứng cần thiết

• Hướng dẫn lắp ráp: https://docs.bastardkb.com/
• Các thành phần cần thiết: https://github.com/Bastardkb/Scylla?tab=readme-ov-file#electronic-components

Để nối dây bàn phím, bạn có một vài lựa chọn khác nhau:

• Tự nối dây mọi thứ - sử dụng cáp
• Tìm nguồn cung cấp mạch dẻo (flexible PCBs) - từ ví dụ: JLCPCB. Các tệp Gerber nằm trong phần phát hành của các kho lưu trữ github tương ứng

Đối với bộ điều khiển, chúng tôi khuyên dùng splinktegrated hoặc splinky. Bạn cũng có thể sử dụng một bộ điều khiển khác, danh sách các bộ điều khiển tương thích có tại đây: https://docs.bastardkb.com/hw/rp2040-community.html

Liên kết

• trang github: https://github.com/Bastardkb/Scylla
• website: https://bastardkb.com
• discord: https://bastardkb.com/discord
• docs: https://docs.bastardkb.com/
