Giá đỡ cuộn thiếc hàn dọc v2

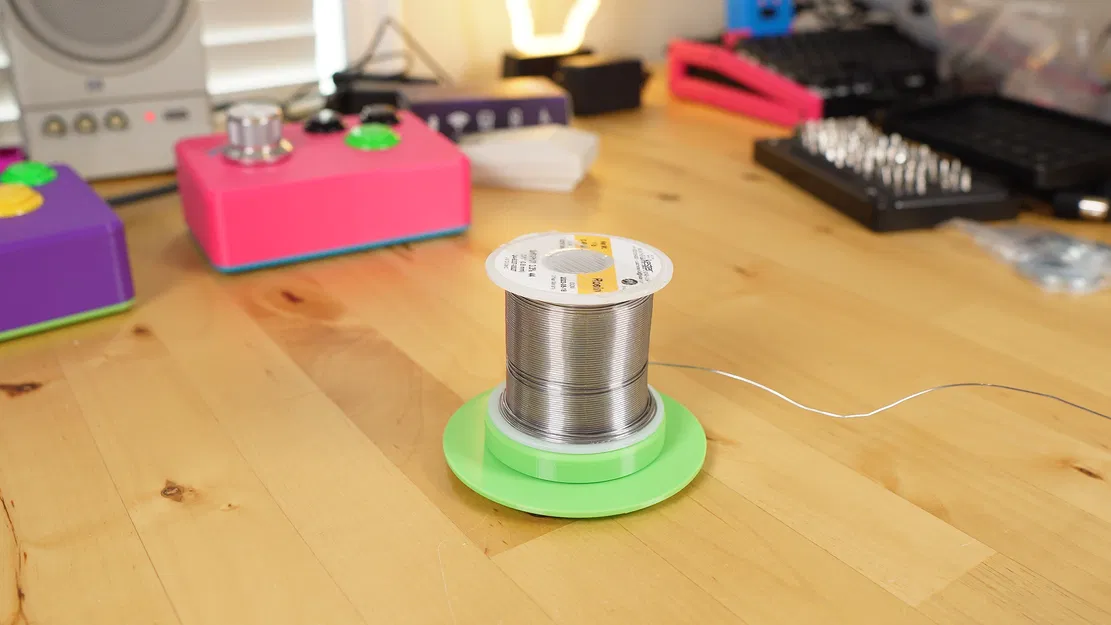

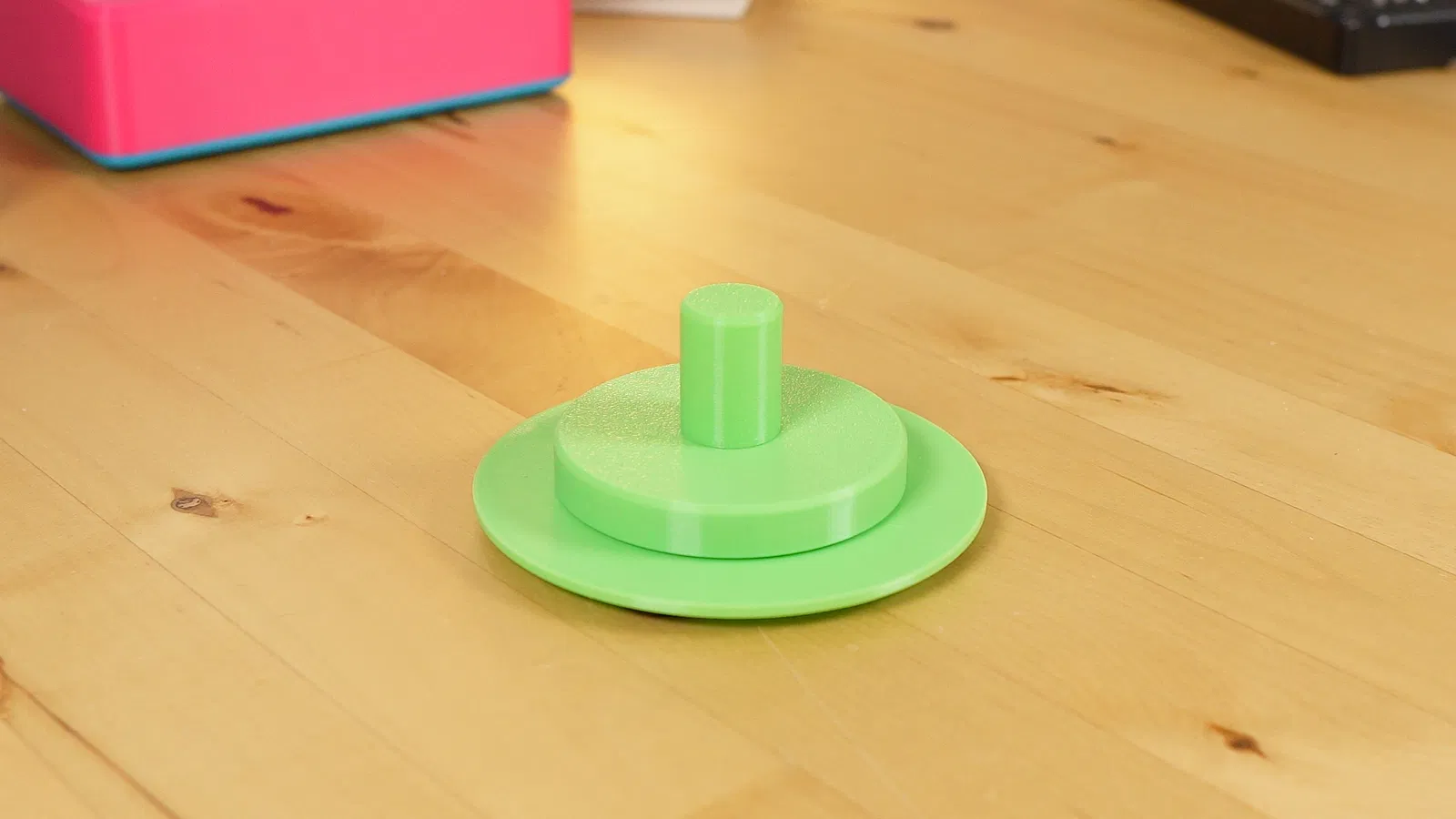

Giá đỡ cuộn thiếc hàn giữ cuộn thẳng đứng, ngăn cuộn di chuyển. Lắp ráp dễ dàng với vòng bi và vít M3. Bao gồm tệp .step để tùy chỉnh. Đường kính chốt 18mm phù hợp cho cuộn thiếc hàn Kester 1 pound.
Mô tả
Có rất nhiều mẫu giá đỡ cuộn thiếc hàn giữ cuộn theo chiều ngang, nhưng tôi muốn một cái giữ nó thẳng đứng, vì vậy tôi đã thiết kế cái này.

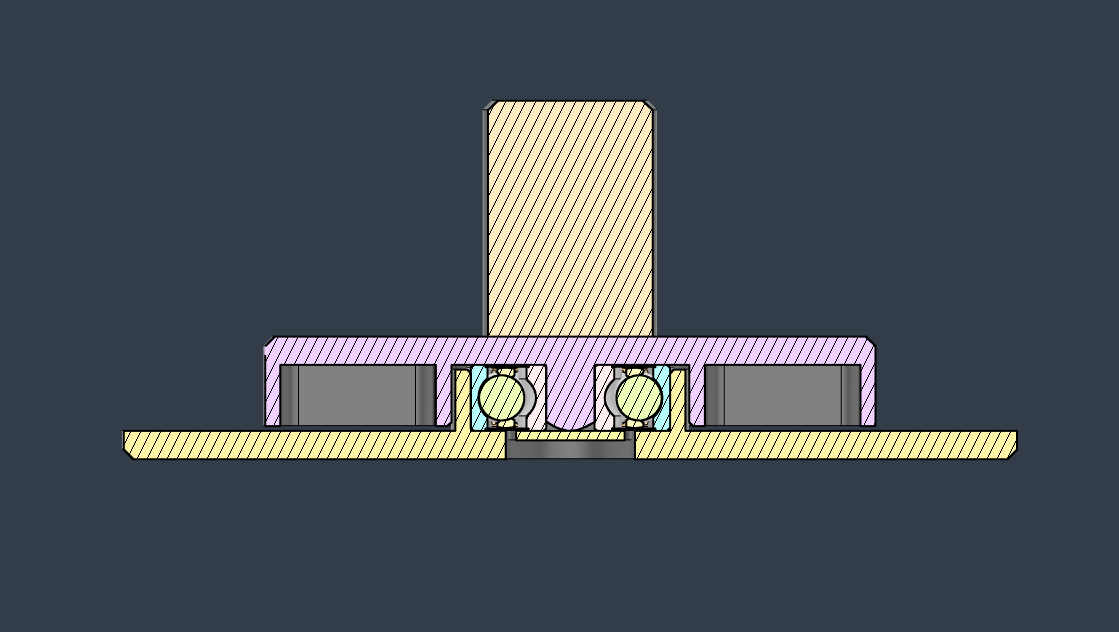

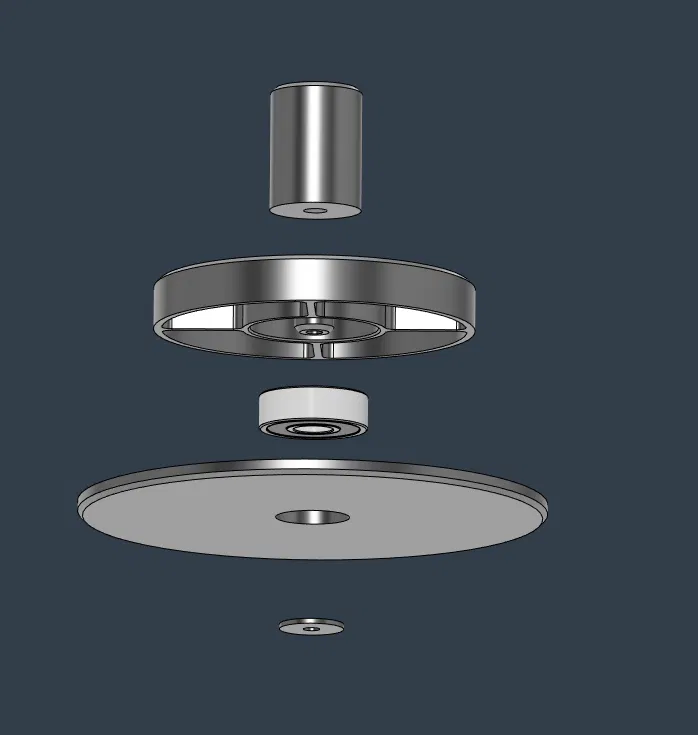

Để lắp ráp, bạn cần một vòng bi 8x22x7 mm (vòng bi bánh xe trượt ván tiêu chuẩn) và một vít máy m3 x 16mm. Gắn vòng bi vào phần dưới và sau đó gắn phần trên xuống. Nó sẽ vừa khít, nhưng không quá chặt. Sau đó, sử dụng vòng đệm và vít m3 luồn từ dưới lên vào chốt trung tâm phía trên. Tôi khuyên bạn nên thêm một vài chân cao su vào đáy để tăng độ bám cho mặt bàn của bạn.

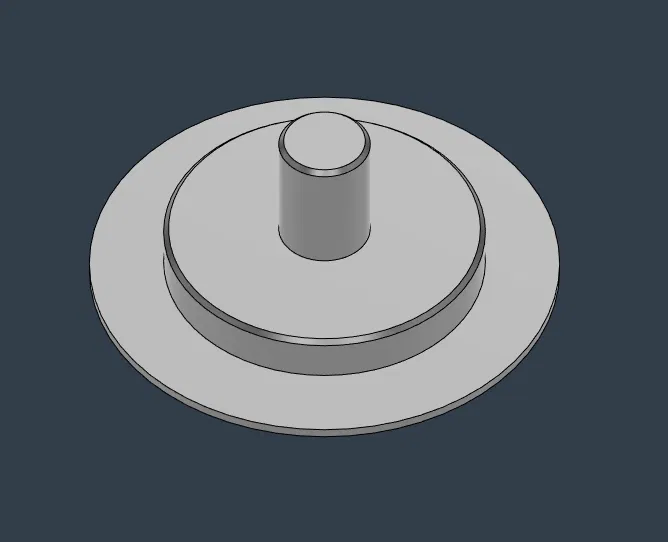

Tôi đã bao gồm tệp .step để dễ dàng chỉnh sửa hoặc nếu bạn cần điều chỉnh chốt giữ cuộn phía trên. Đường kính của chốt là 18mm, rất phù hợp cho các cuộn thiếc hàn Kester 1 pound.
Giấy phép
File mô hình
