microRACK - Tủ rack máy chủ kích thước siêu nhỏ cho Homelab của bạn

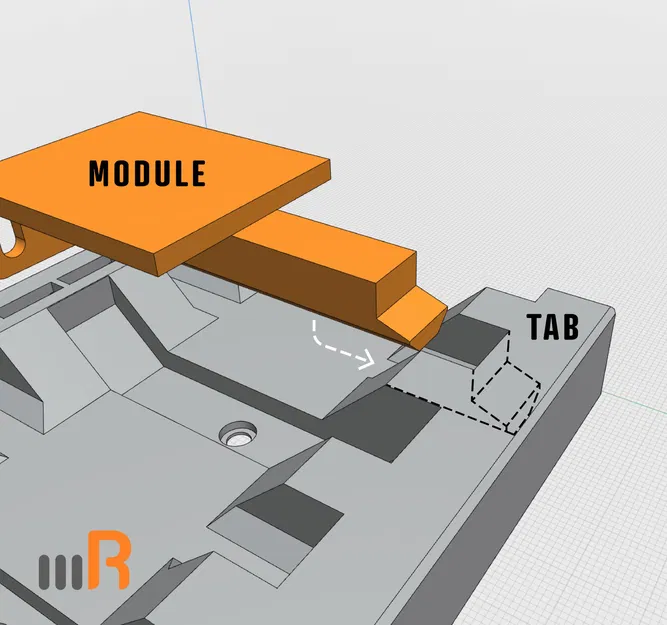

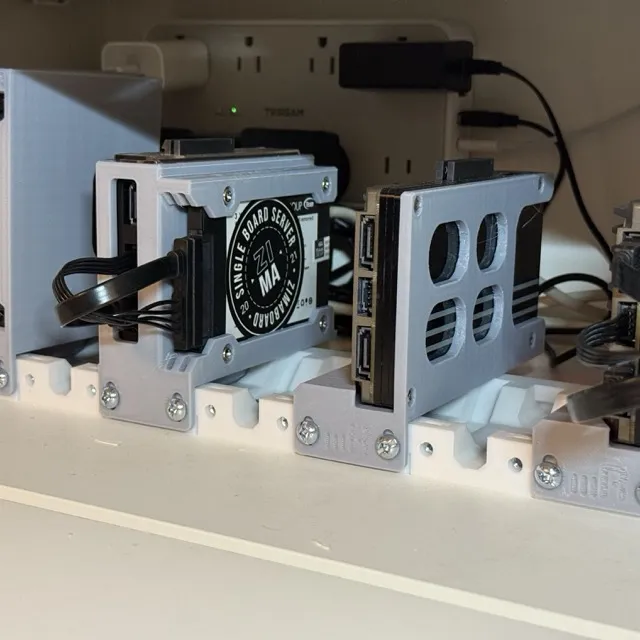

microRACK được thiết kế để giải quyết vấn đề xây dựng một homelab trong không gian hạn chế với sự linh hoạt tối đa. Nó tuân theo khoảng cách rack tiêu chuẩn với mỗi module là 1U (khoảng 44mm). Các module được gắn vào rãnh bằng các kích thước ốc vít rack máy chủ tiêu chuẩn. Mỗi module có một cái lẫy để cố định vào rãnh, khi các ốc vít ở mặt trước được gắn vào, module sẽ được khóa cố định. Các rãnh có thể được gắn trên bất kỳ bề mặt nào theo chiều ngang, dọc hoặc ngược và nó sẽ giữ các module chắc chắn tại chỗ.

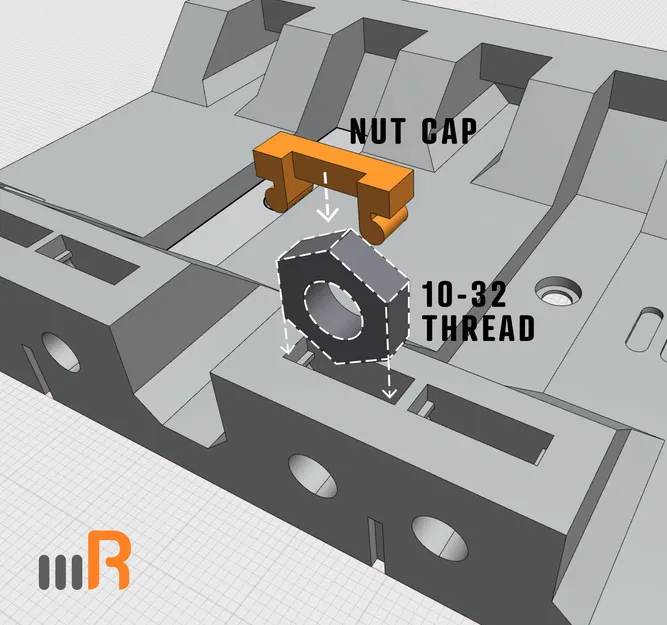

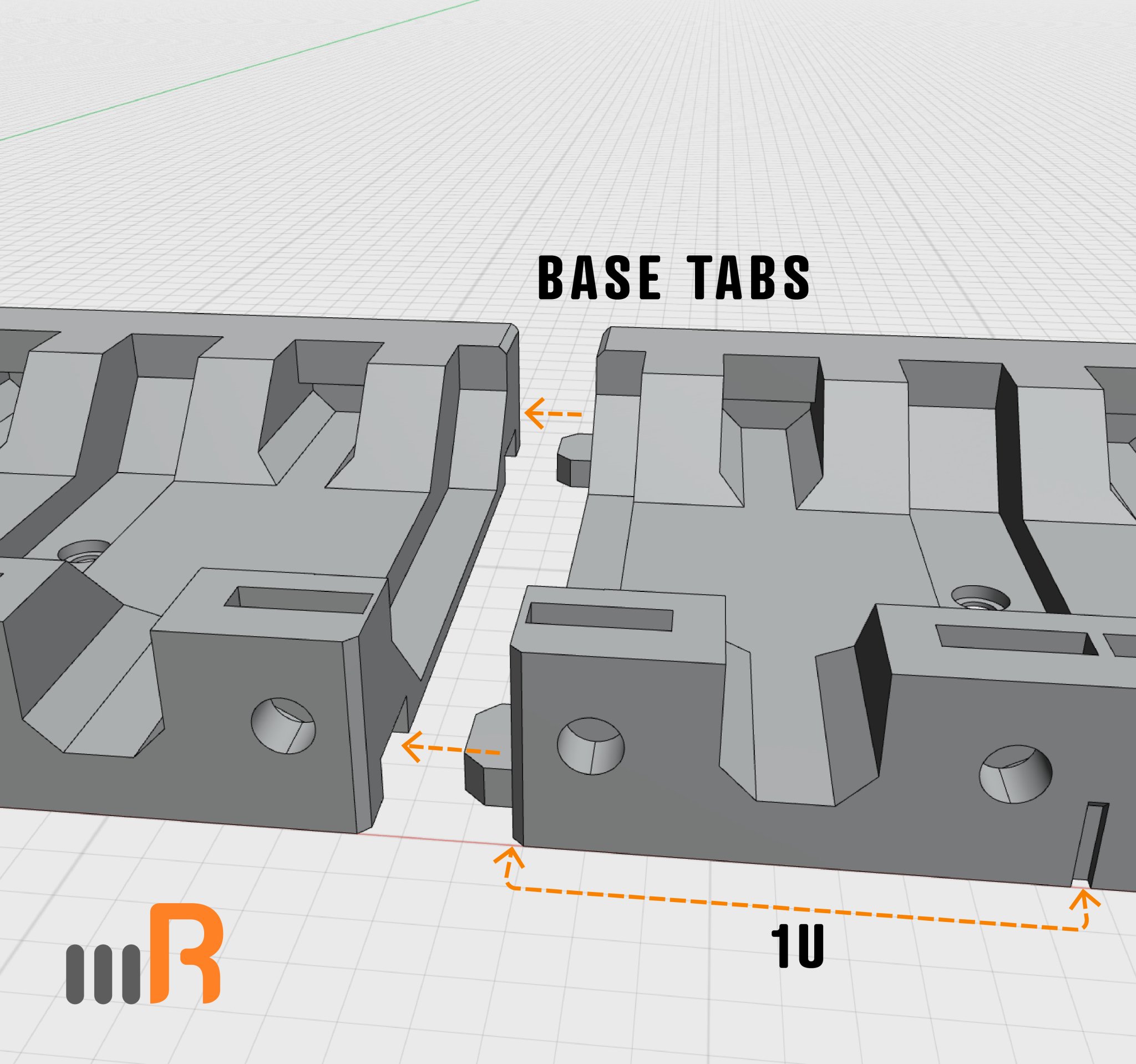

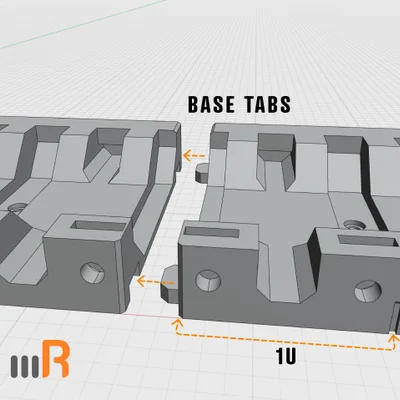

Rãnh (Track) - Rãnh module có các kích thước 5U - 2U, mỗi rãnh có các lẫy (bên trái) để khóa vào rãnh kế bên. Có các lỗ để có thể bắt vít vào bất kỳ bề mặt nào. Bạn sẽ cần thêm các 'nắp' lỗ đệm cho mỗi rãnh.

Cần mua:

• Ốc 10-32 x ½"
• Đai ốc 10-32

Module (Modules) - Tôi đã thiết kế một tiêu chuẩn module cơ bản mà bạn có thể tải về để thiết kế các module của riêng mình. Tùy thuộc vào nhu cầu, bạn có thể tạo một module có chiều rộng (hoặc chiều cao) lớn hơn 1U để gắn các vật thể lớn hơn. Chiều dài tiêu chuẩn của module là (tối thiểu) 100mm nhưng có thể dài hơn để phù hợp với nhu cầu của bạn. Tải xuống tệp 'Track Mount BASE' để bắt đầu thiết kế module của riêng bạn.

Định hướng Module (Module Orientation) - Tôi đã tạo nhiều định hướng cho hầu hết các module. Tùy thuộc vào thiết lập của bạn, bạn có thể muốn các cổng cụ thể có thể truy cập từ phía trước hoặc phía sau. Tôi thích một thiết lập gọn gàng, ít dây nhìn thấy hơn nên tôi đã giấu tất cả dây của mình (nguồn, ethernet, v.v.) ở phía sau.

Module Ổ cứng (Hard Drive Module(s)) - những module này sẽ yêu cầu ốc vít ổ cứng tiêu chuẩn để cố định ổ đĩa vào module.

Module Zimaboard - module này sẽ yêu cầu ốc M2 dài hơn để gắn vào module in.

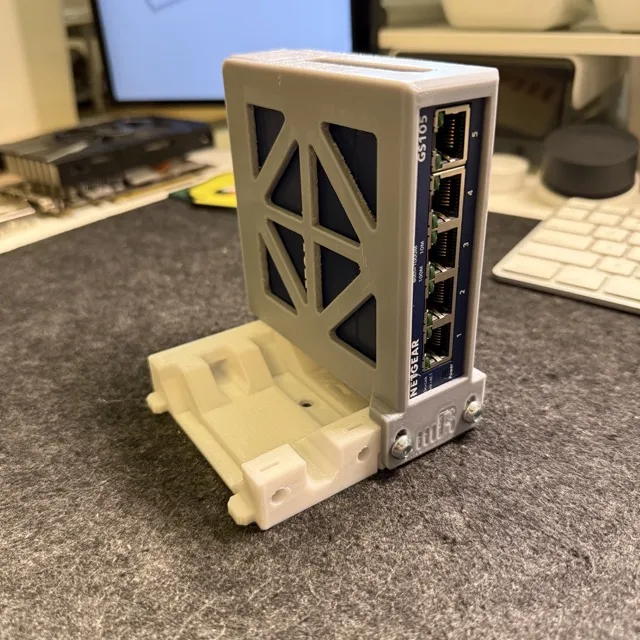

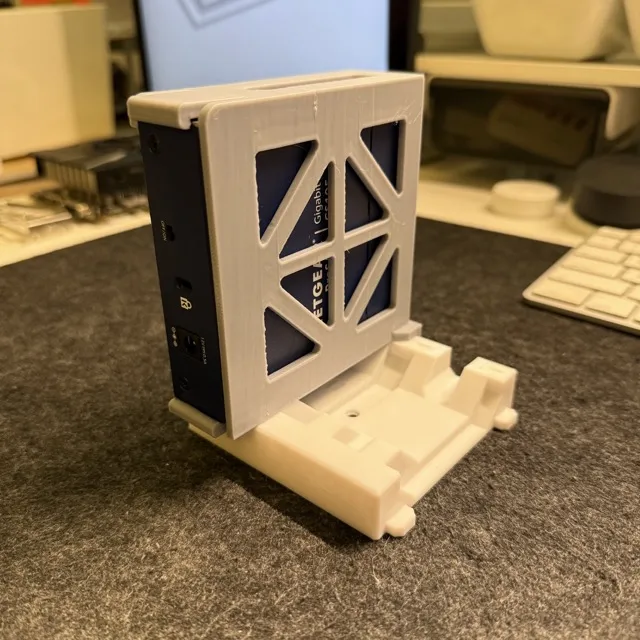

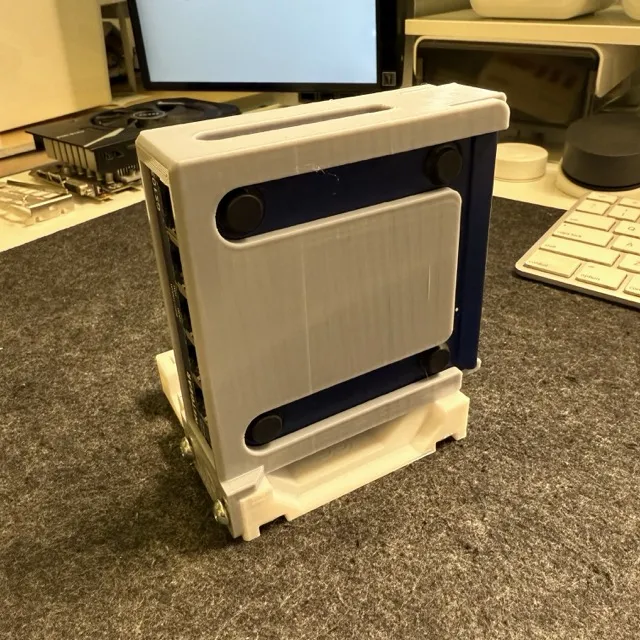

Zimablade & Switch - những thứ này được gắn bằng lực ép hoặc có một cái lẫy linh hoạt cho phép bạn trượt công tắc vào và khóa nó vào vị trí. PHẢI in bằng PETG để có độ linh hoạt tốt hơn cho bộ phận này.

Chỉ dẫn In (Print Instructions) - in tất cả các bộ phận bằng PETG với độ điền (infill) 25%+.

Các Module Khác:

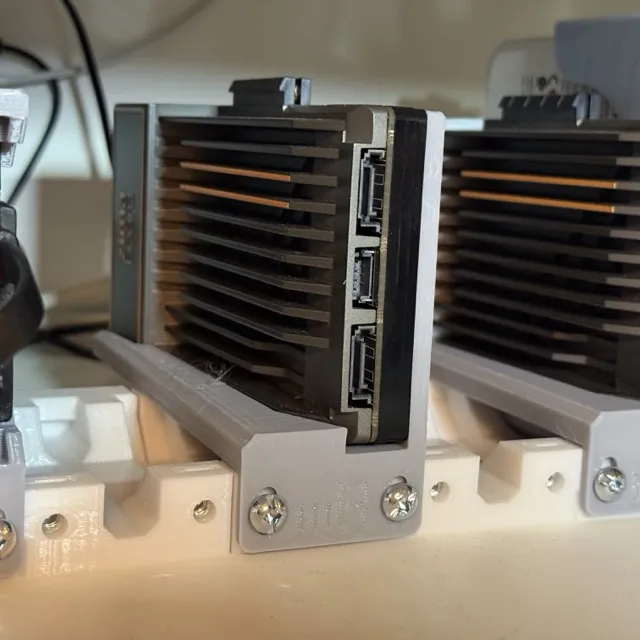

Module Zimablade Solo

Module Zimablade + SSD Combo

Raspberry Pi4 Argon One Case với M.2 Extension

Timelapse quá trình lắp đặt - https://www.instagram.com/p/DDFjcvSS-lT/
