Dụng Cụ Giữ Dây Máy In 3D Hồ Cá Theo Thông Số (REV 2)

Tác giả FlyingGyroscope

Lượt tải
459
Lượt thích
226
Lượt coi
2.497

File 2 426,5 KB

  • Parametric_Cord_Keeper_1765547899.f3dF3D · 144 KB
  • Parametric_Cord_Keeper_Angled_1765547904.f3dF3D · 282,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

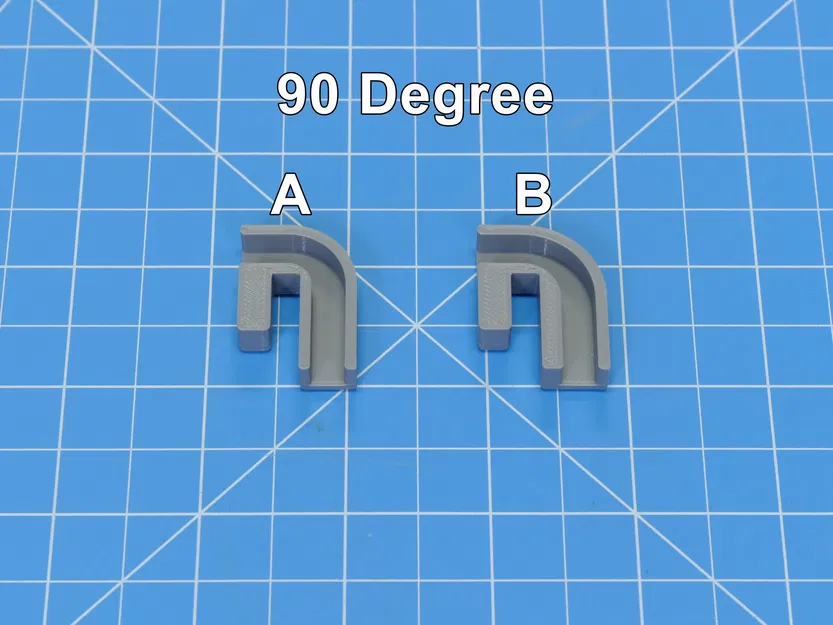

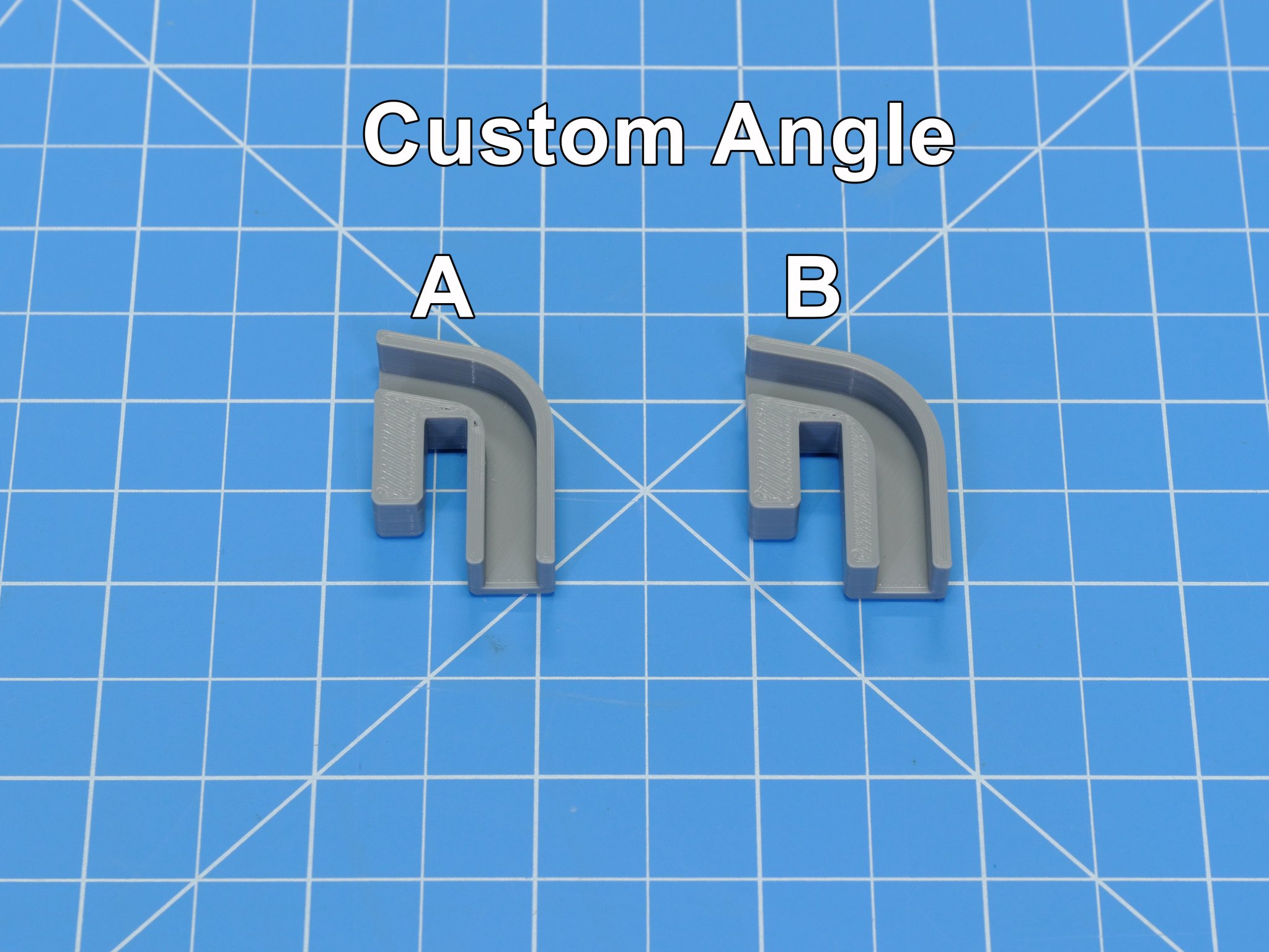

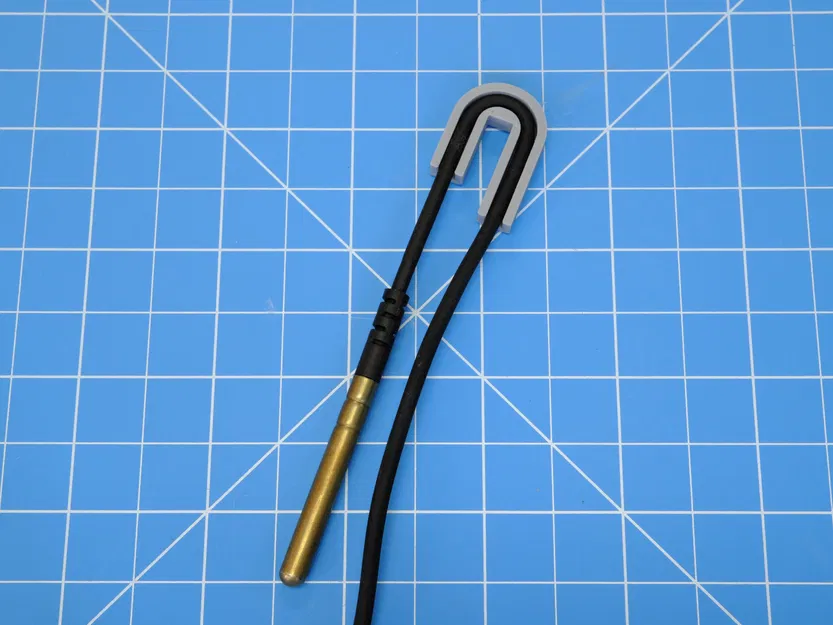

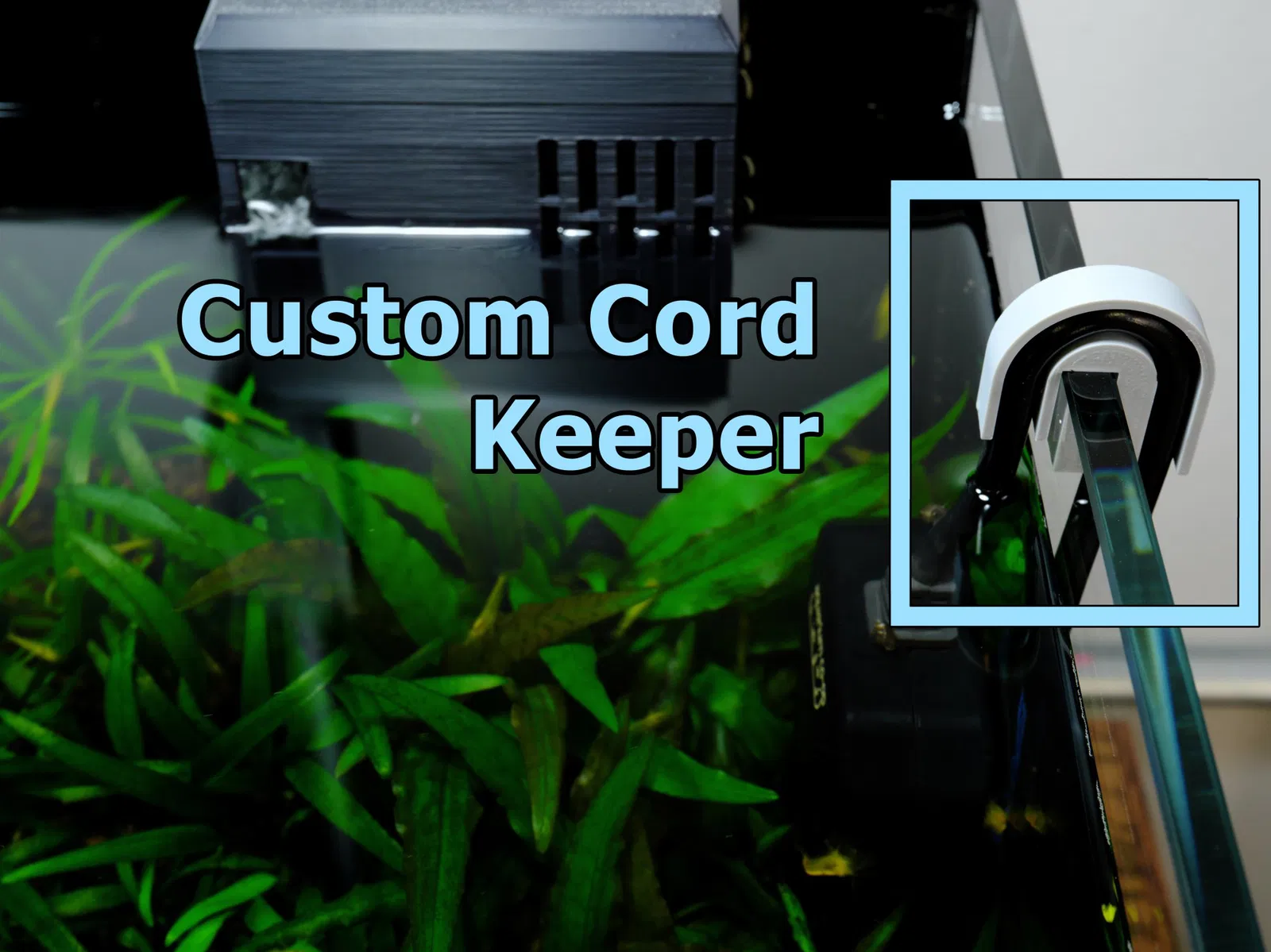

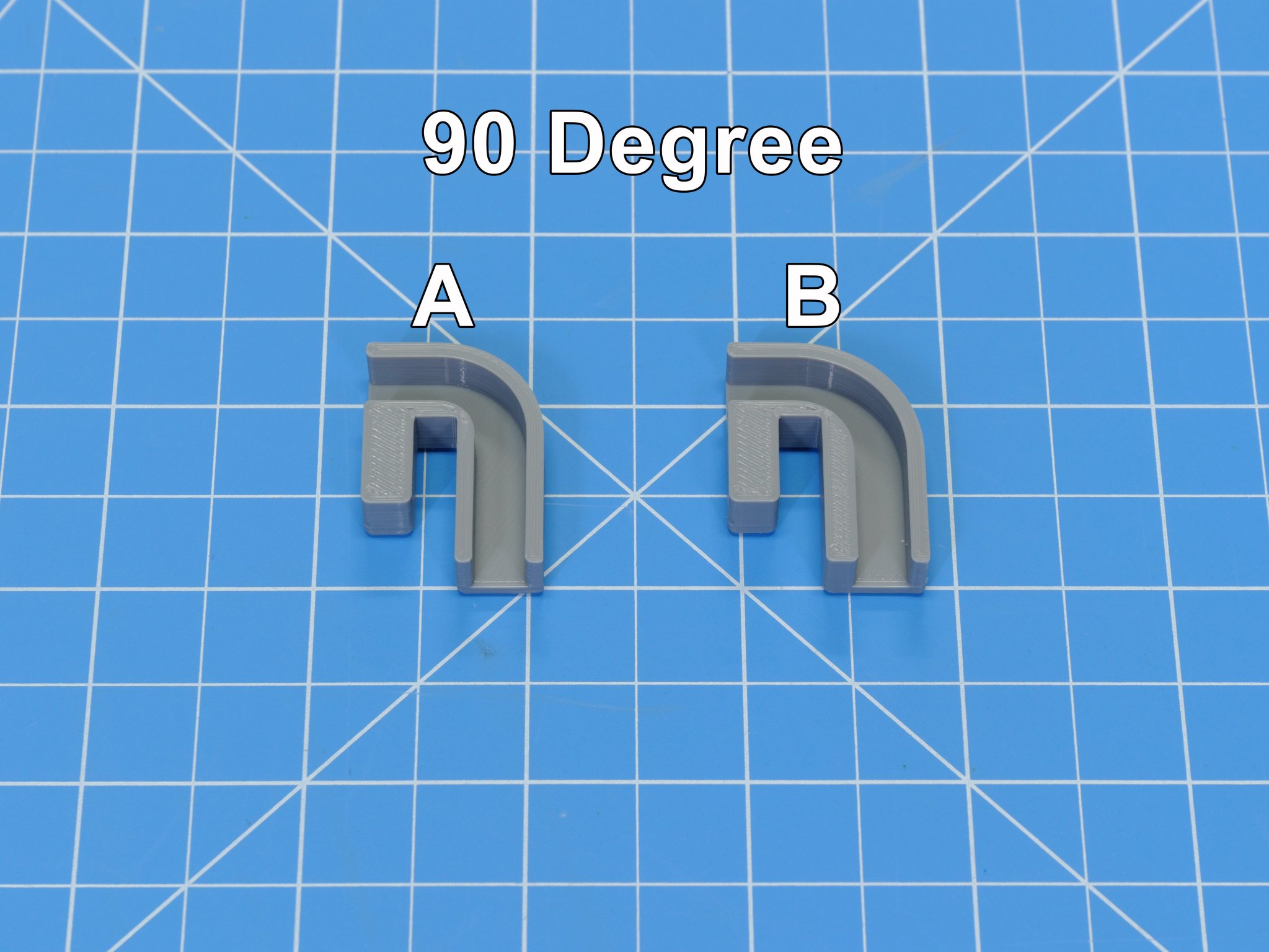

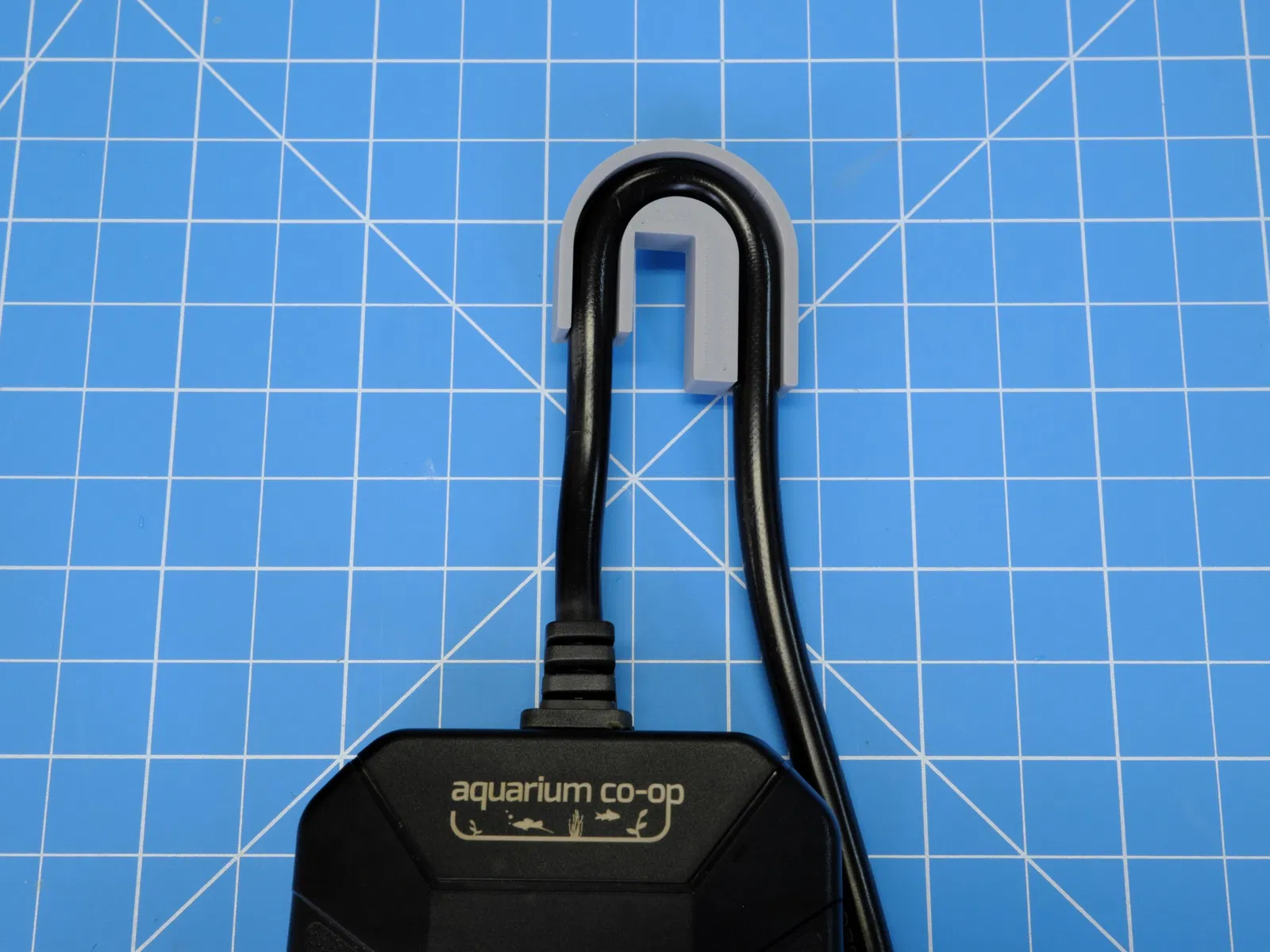

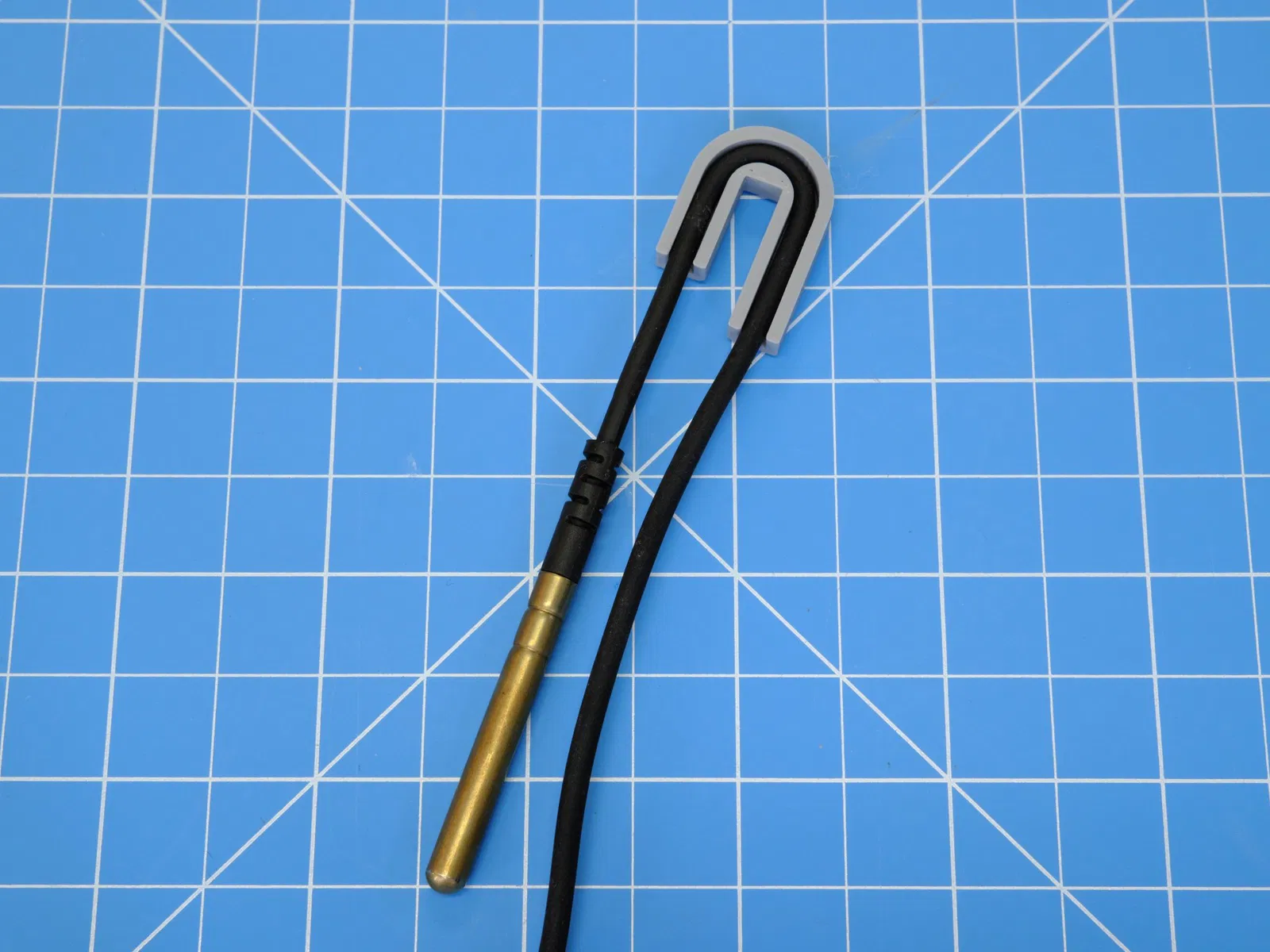

Nếu bạn có hồ cá thì chắc hẳn bạn hiểu nỗi khổ trong việc quản lý và uốn dây điện. Bản in này giúp định tuyến dây cáp một cách an toàn qua đỉnh bể với một đường cong mượt mà, đẹp mắt. #### Bản Revision 2 Bản Revision 2 bổ sung các bộ giữ dây với các góc khác nhau: phiên bản ngang 90 độ và phiên bản tùy chỉnh góc. Các thiết kế tuân theo các ràng buộc kiểu A và B tương tự. Tôi cũng đã thêm một biến để kiểm soát độ dày thành tối thiểu nơi phần uốn bên trong và kính tiếp xúc với nhau. #### Thiết Kế 3D Tệp thiết kế tạo ra hai mô hình: * Mô hình A ưu tiên kích thước nhỏ gọn với chi phí bán kính uốn cong.

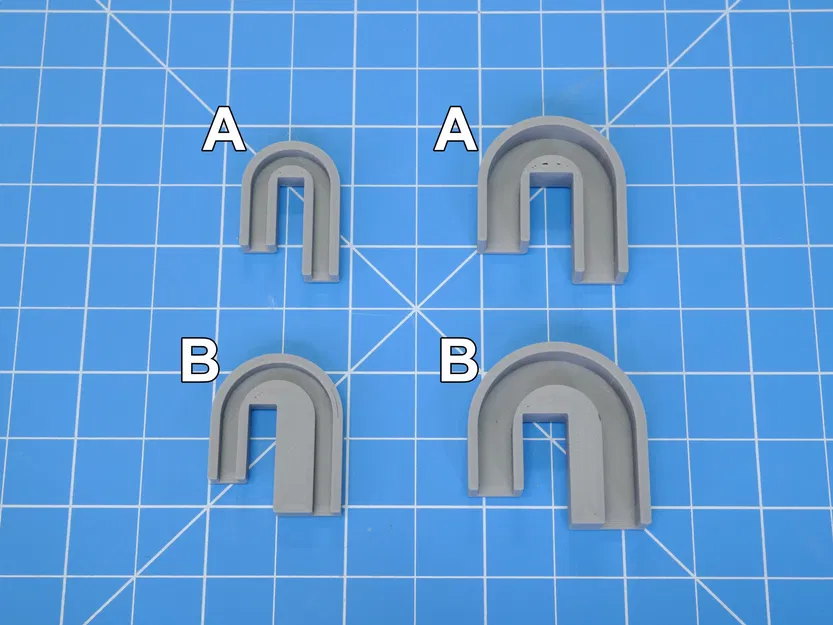

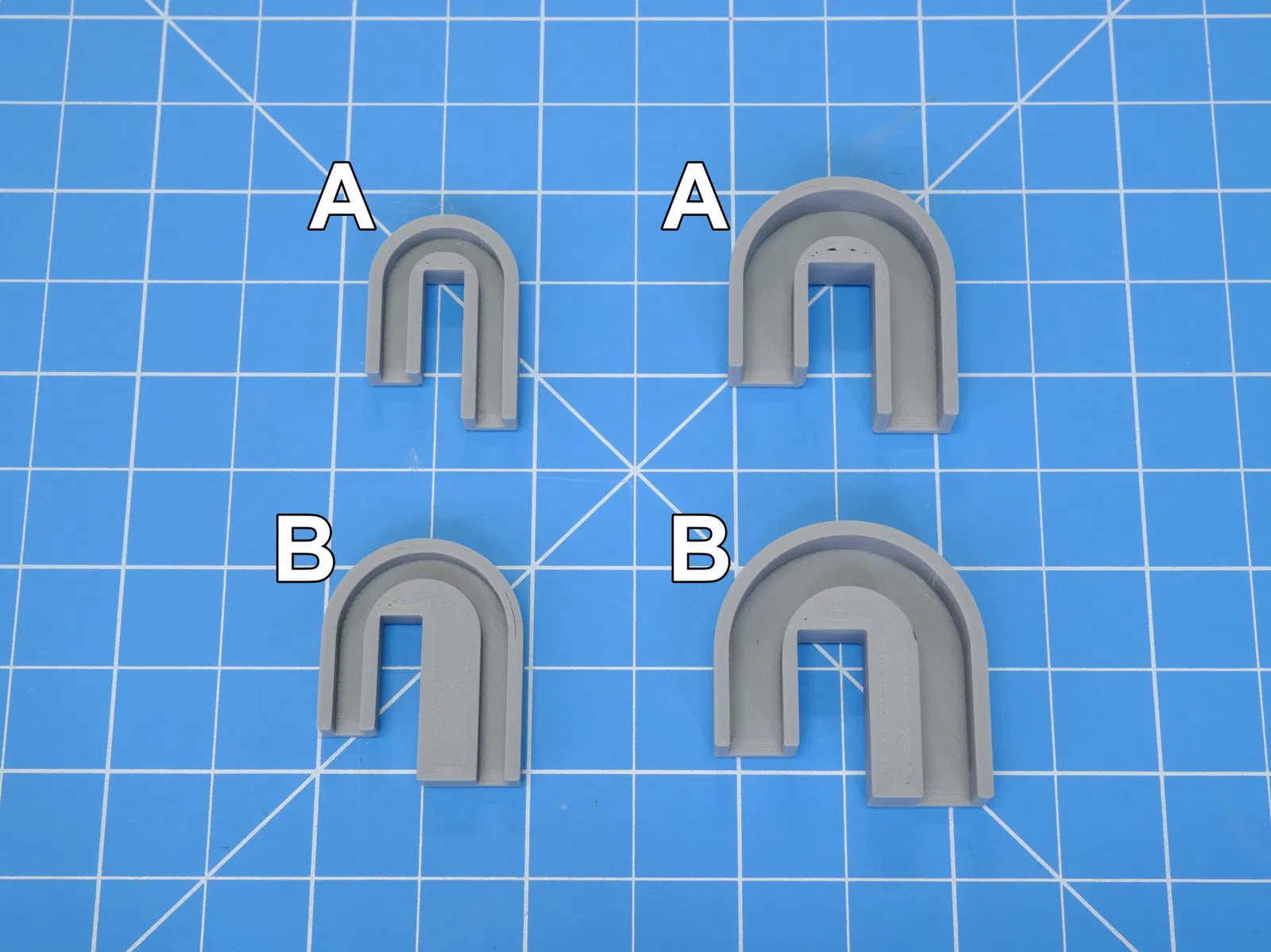

  • Mô hình B ưu tiên bán kính uốn cong với chi phí kích thước tổng thể. Đối với một số kết hợp giá trị, sự khác biệt giữa hai mô hình có thể khó nhận thấy. Sự khác biệt trở nên rõ ràng khi bạn sử dụng kính mỏng và/hoặc uốn cong rộng. Dưới đây là ví dụ về cách kích thước tổng thể và bán kính uốn cong có thể khác nhau: Nếu bạn quan tâm đến thẩm mỹ trước tiên thì hãy sử dụng mô hình A. Nếu bạn quan tâm đến bán kính uốn cong tối thiểu để tránh làm hỏng dây cáp thì hãy sử dụng Mô hình B. #### Tùy Chỉnh & Biến Số Sẽ có sự khác biệt lớn về kích thước dây cáp và gờ kính. Do đó, tôi bao gồm tệp thiết kế tham số f360. Hãy đo bằng thước kẹp để có kết quả tốt nhất. Dưới đây là các kích thước có thể tùy chỉnh và các biến người dùng tương ứng: Tham số Chiều dài bộ giữ dây bên trong bể
    h1 Chiều dài bộ giữ dây bên ngoài bể
    h2 Độ dày thành
    wall Khoảng hở thêm để mọi thứ trượt vào nhau dễ dàng
    tol Chiều rộng dây và độ dày dây (sử dụng cùng một giá trị cho dây tròn)
    cord_w, cord_th Độ dày kính/gờ
    rim Bán kính uốn cong
    radius Độ dày thành tối thiểu
    thin_wall Góc (so với phương ngang)
    angle Cảm ơn đã ghé thăm và chúc bạn vui vẻ! Cập nhật lớn: Đã thêm hai phiên bản mới cho bản revision 2. Cảm ơn https://www.f3d.vn/profile/pozwerty_2313093 đã cho ý tưởng. Tôi đã thêm các góc lượn nhỏ vào các cạnh để hỗ trợ việc in ấn. Tôi cũng đã thêm thin_wall vào danh sách các tham số người dùng.
