Giá đỡ cuộn dây cho Ender 3 V3 Plus 2.0
Phiên bản giá đỡ cuộn dây cho Ender 3 V3 Plus này giúp giảm không gian, khắc phục lỗi của nhà sản xuất, đặc biệt là tình trạng ống bowden va vào thanh ray trên. Lắp đặt dễ dàng, không cần sửa đổi dây hay ống bowden.
Mô tả

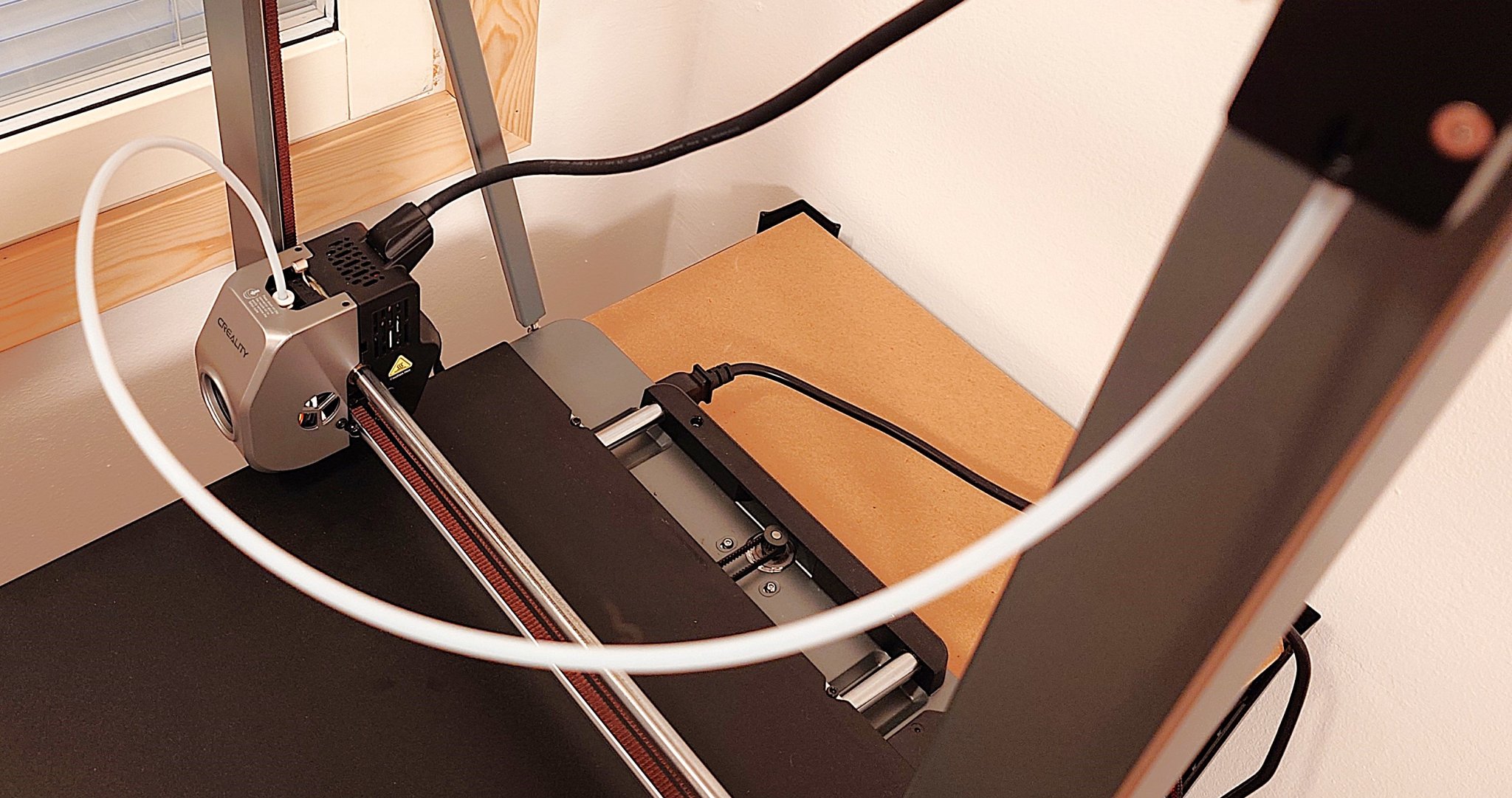

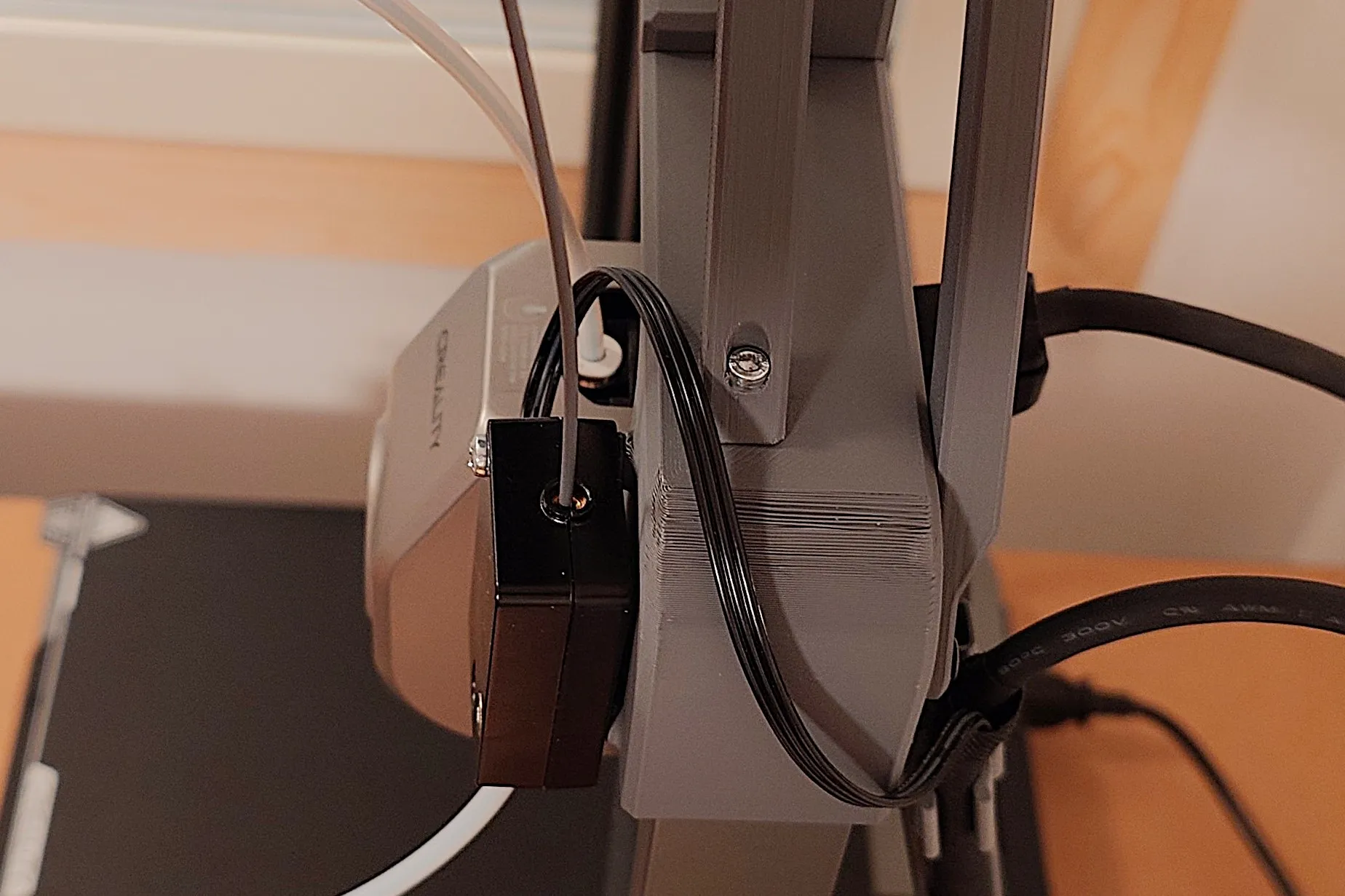

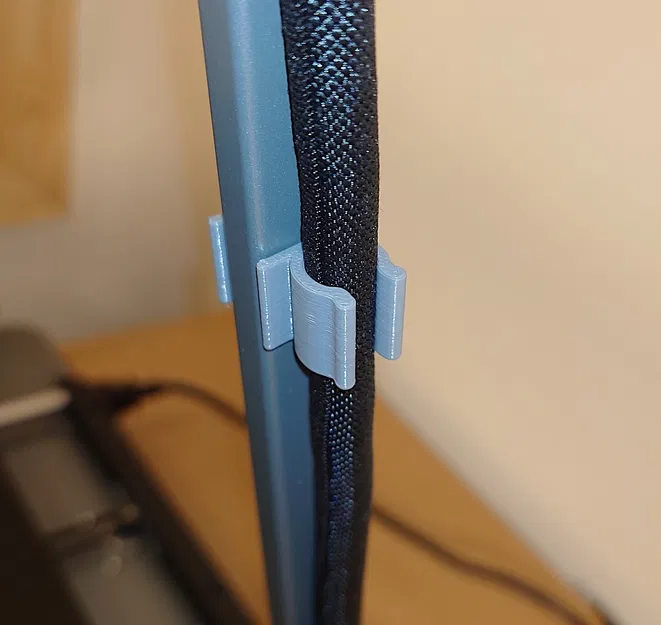

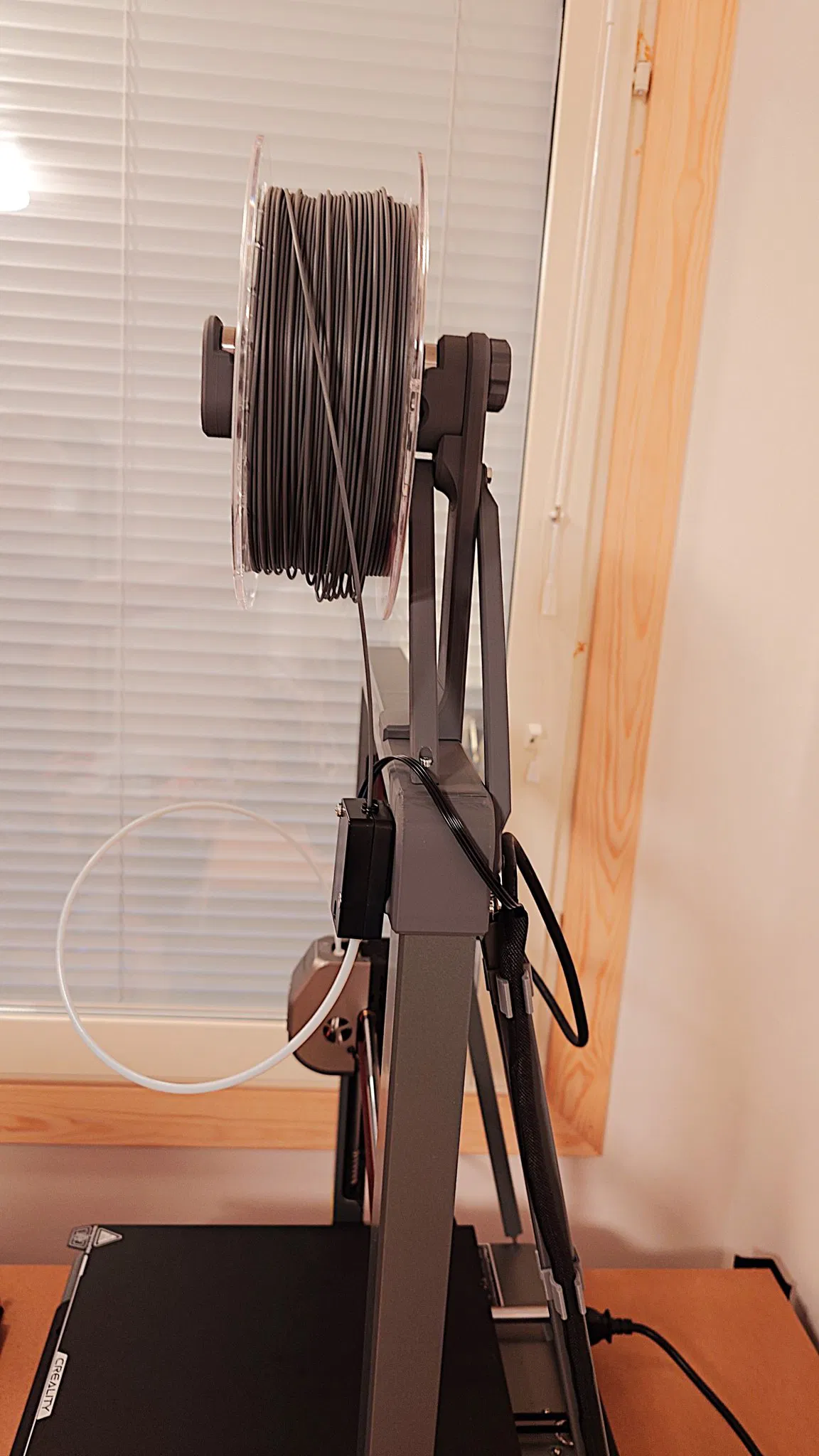

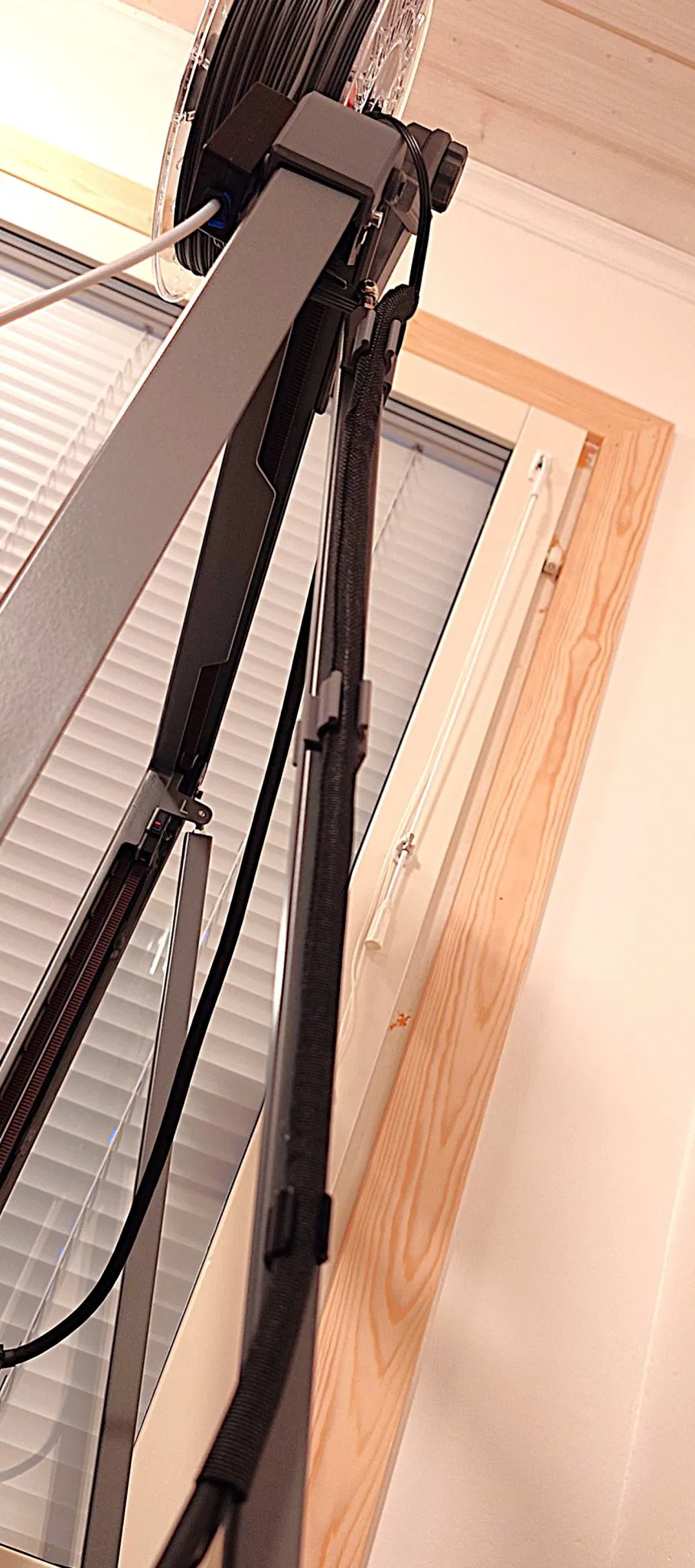

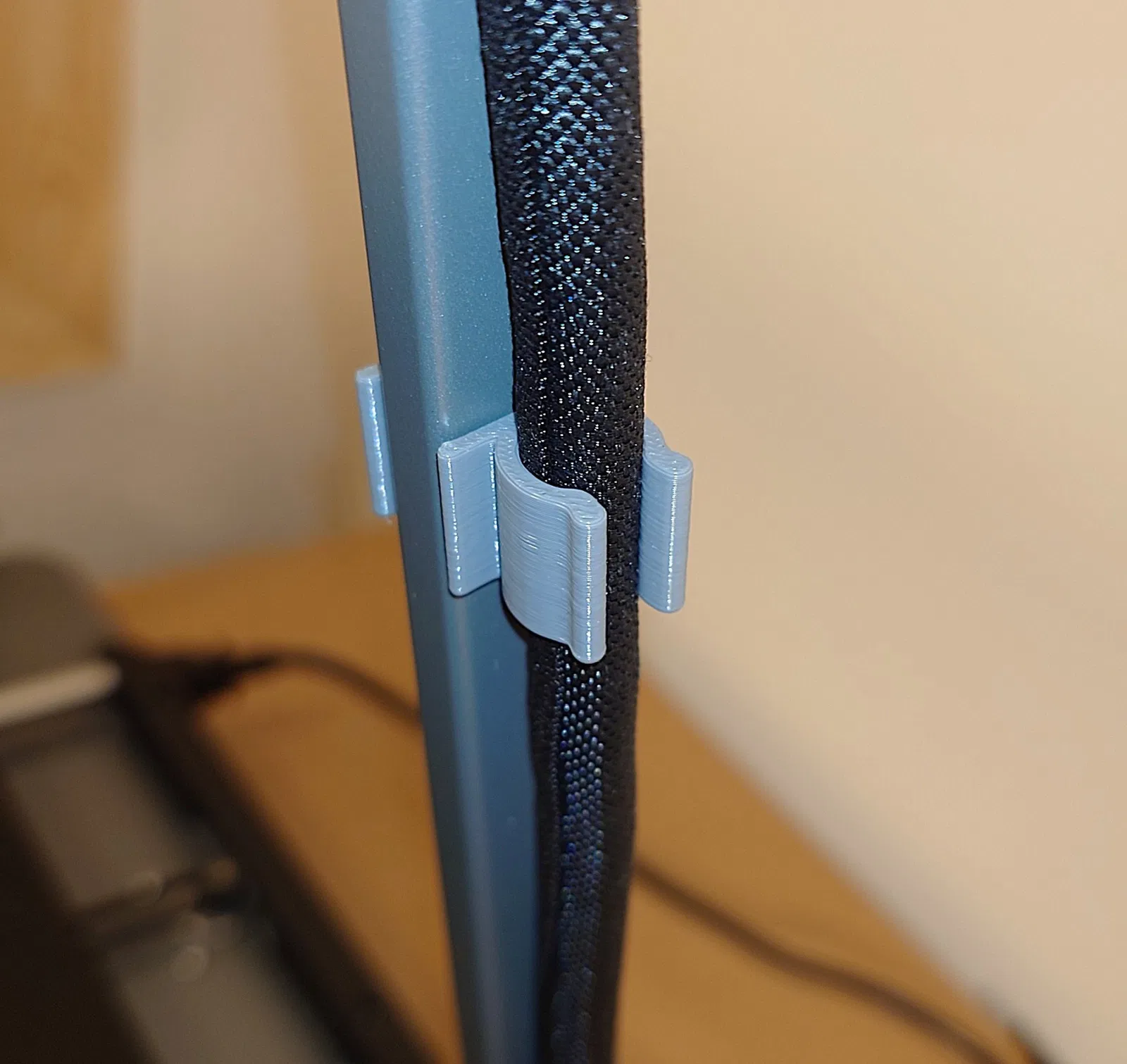

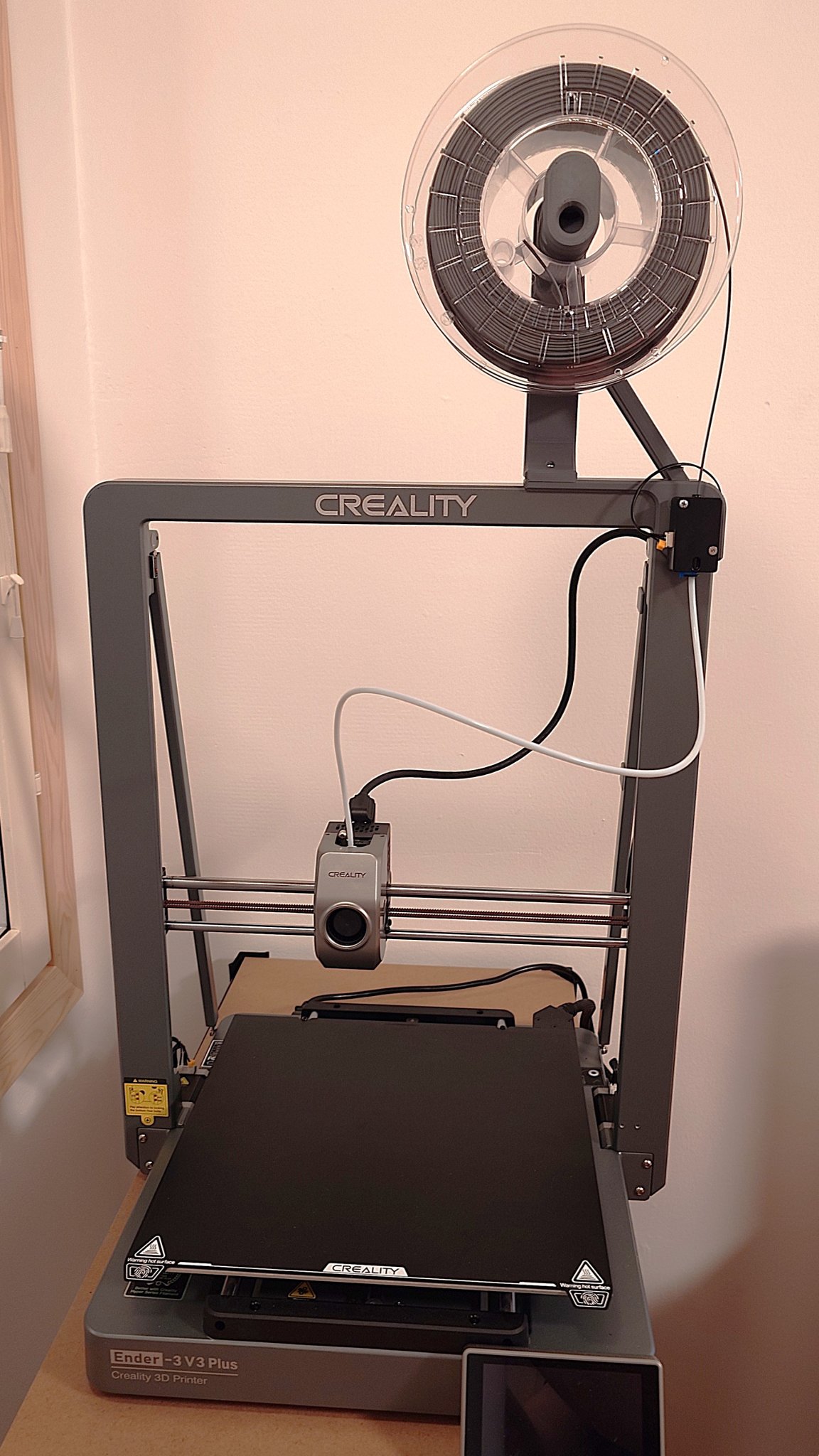

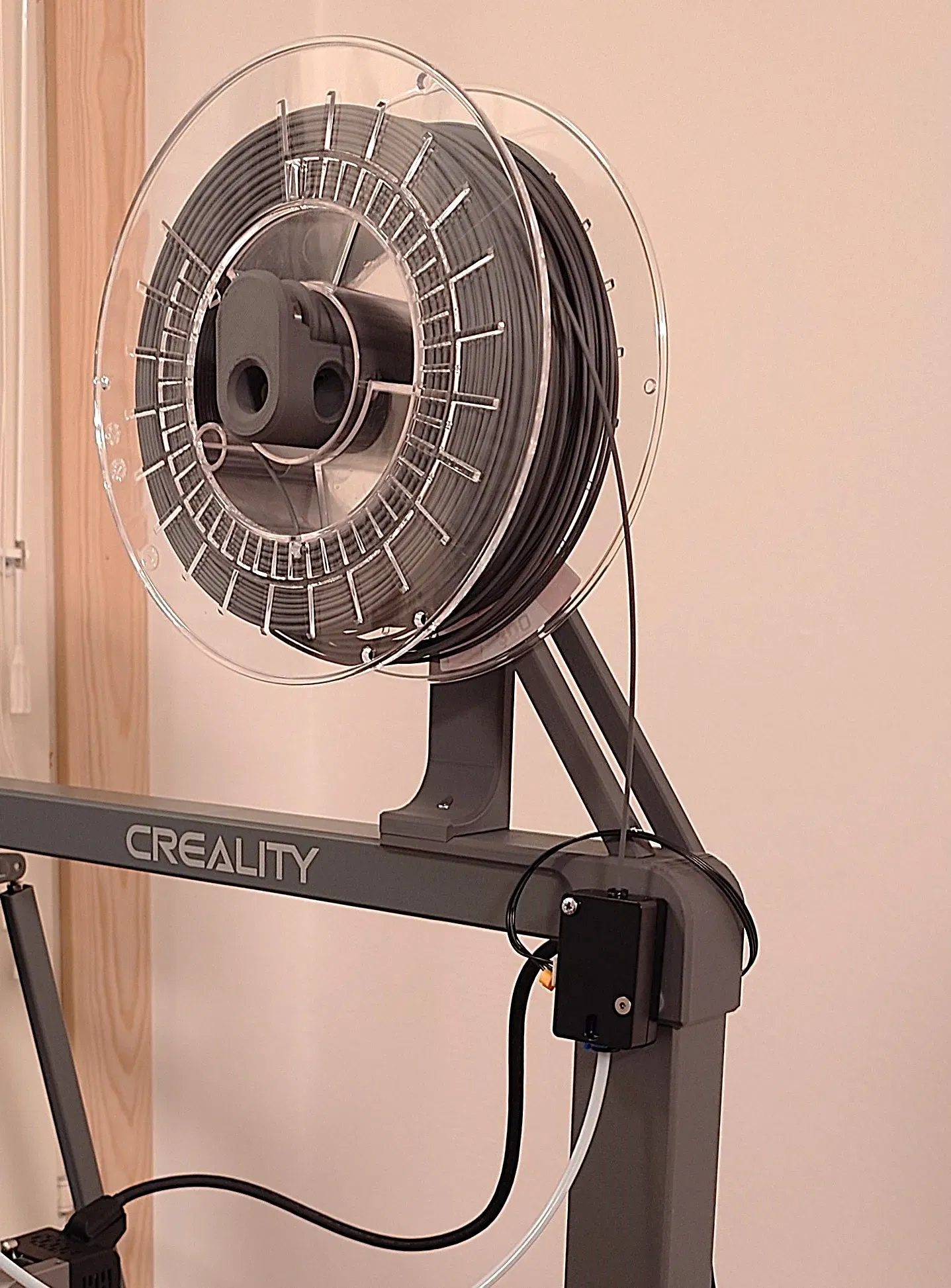

Giá đỡ cuộn dây này giúp giảm không gian chiếm dụng của Ender 3 V3 Plus bằng cách di dời cuộn dây và cảm biến hết sợi. Nó cũng khắc phục lỗi ống bowden va vào thanh ray trên và có thể làm gãy sợi bên trong. Giá đỡ sử dụng các lỗ có sẵn trên thanh ray trên để cố định bộ phận. Các tệp bao gồm một kẹp để sắp xếp dây điện bị cọ xát và va vào cuộn dây ở vị trí ban đầu. Không cần sửa đổi hoặc định tuyến lại ống bowden cũng như dây điện. Thiết kế theo phong cách nguyên bản của máy in.

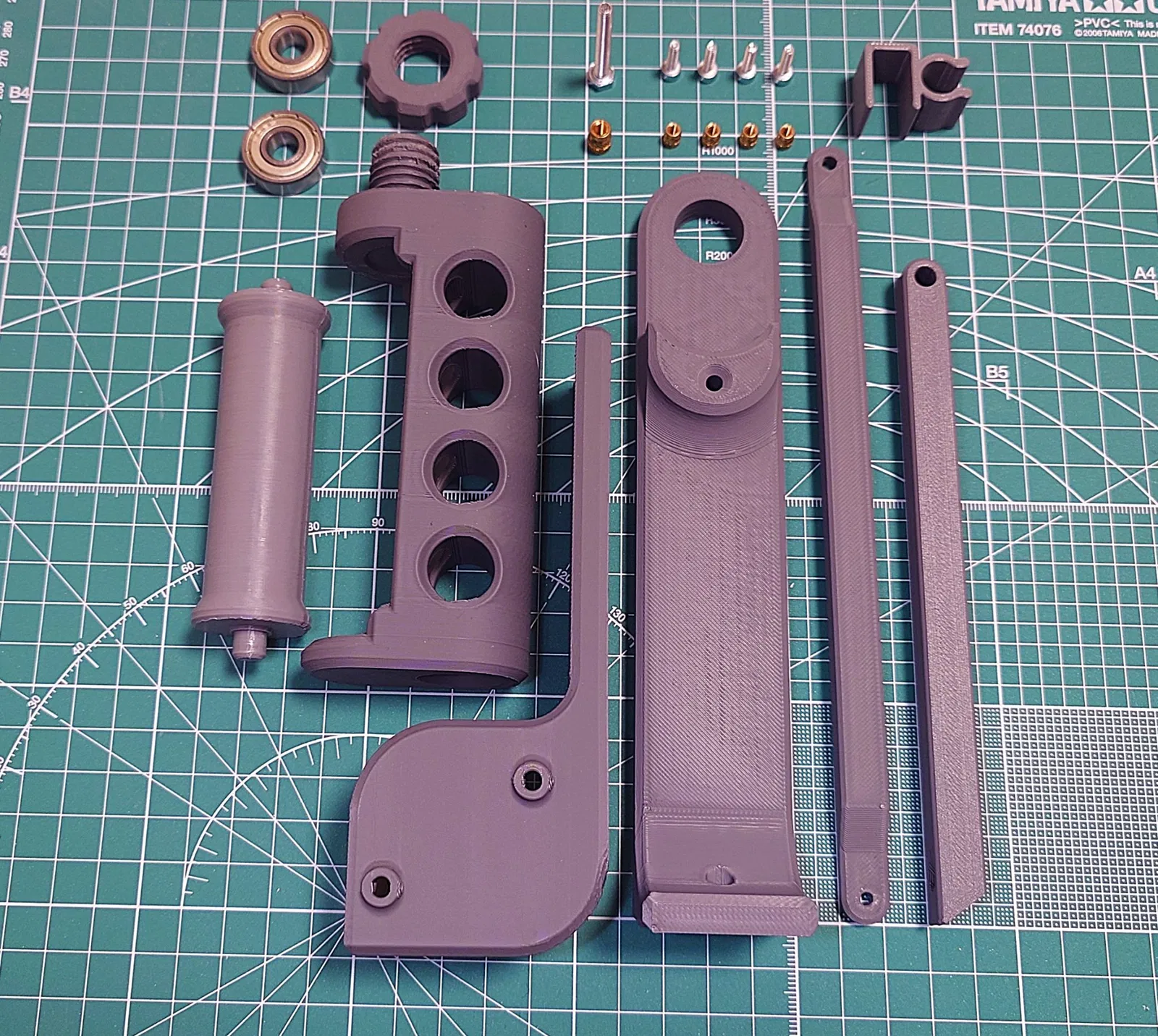

Danh sách các bộ phận cần có thêm ngoài các tệp in: 4x vít M3x10 có ren cấy 4x ren cấy M3 1x vít M4x40 1x ren cấy M4 2x vòng bi 608zz

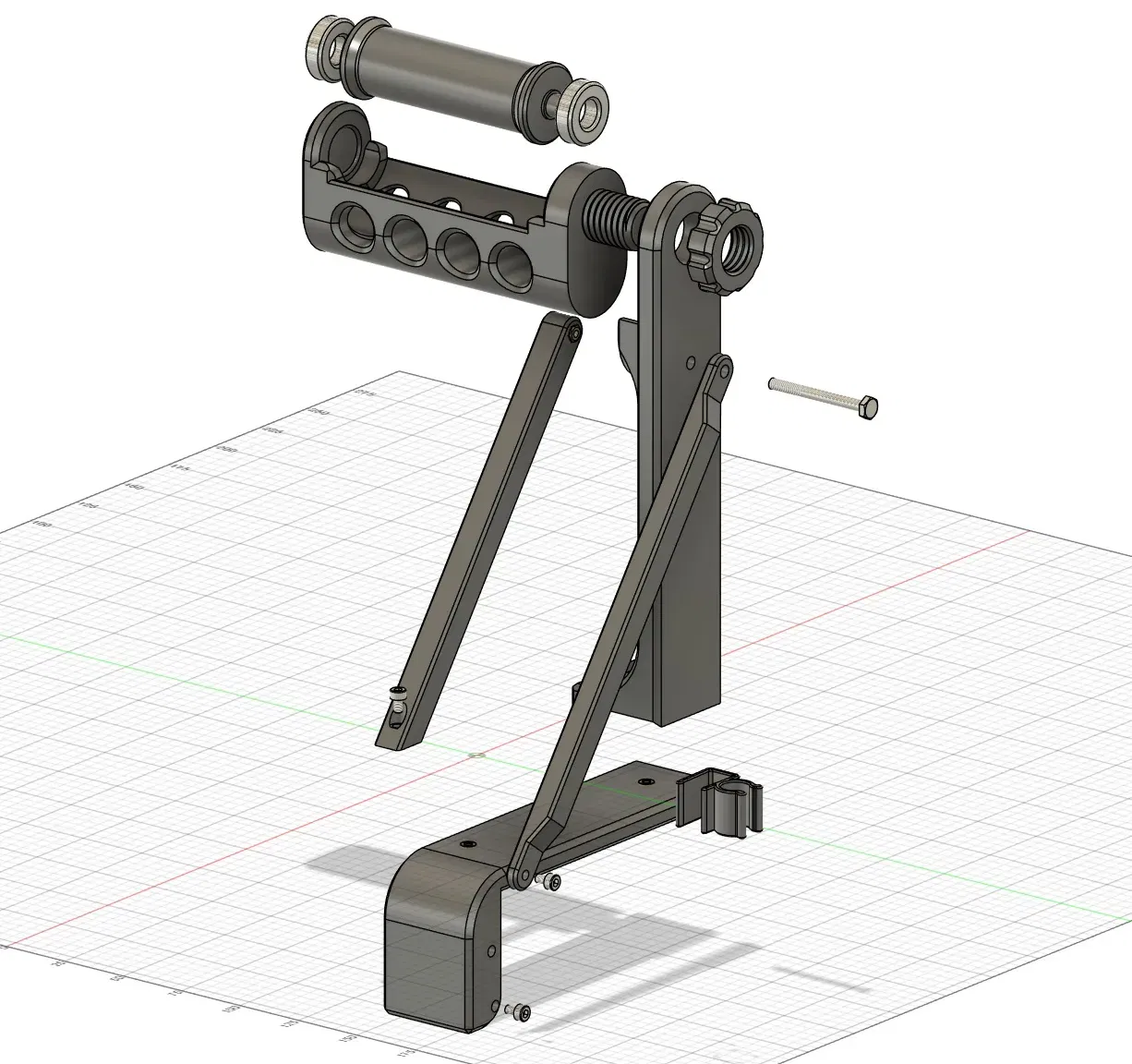

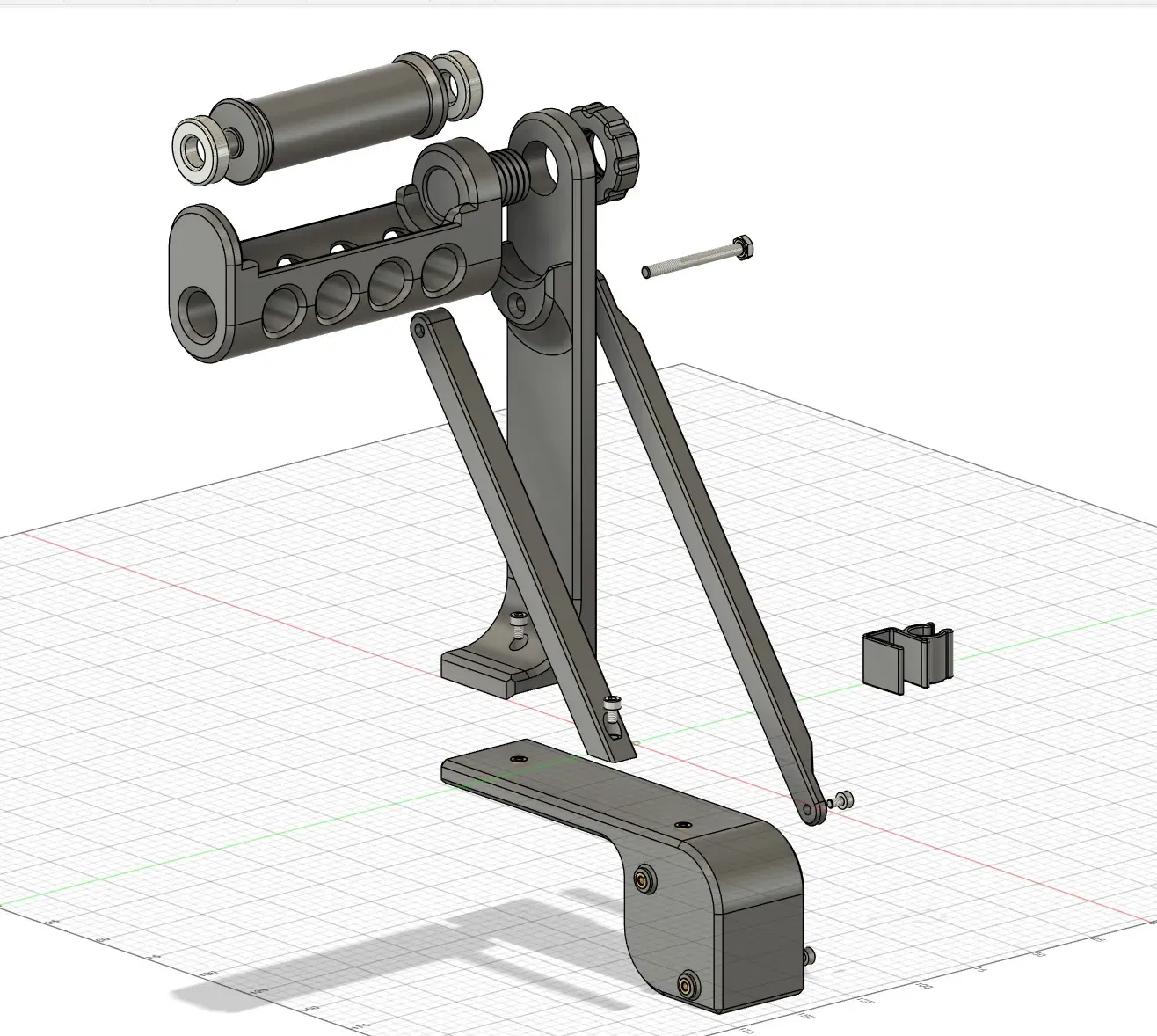

Lắp ráp như trong các hình ảnh Exploded views. Ren cấy M3 gắn vào Bộ phận 1 và ren cấy M4 gắn vào Bộ phận 6. Có thể sử dụng các vít ban đầu của cảm biến hết sợi. Các bộ phận được lắp khít để giữ cho giá đỡ chắc chắn vì máy in rung lắc nhiều, do đó có thể cần chỉnh sửa một chút các bộ phận để lắp vừa.
