Vỏ Heltec V3 OLED LoRa

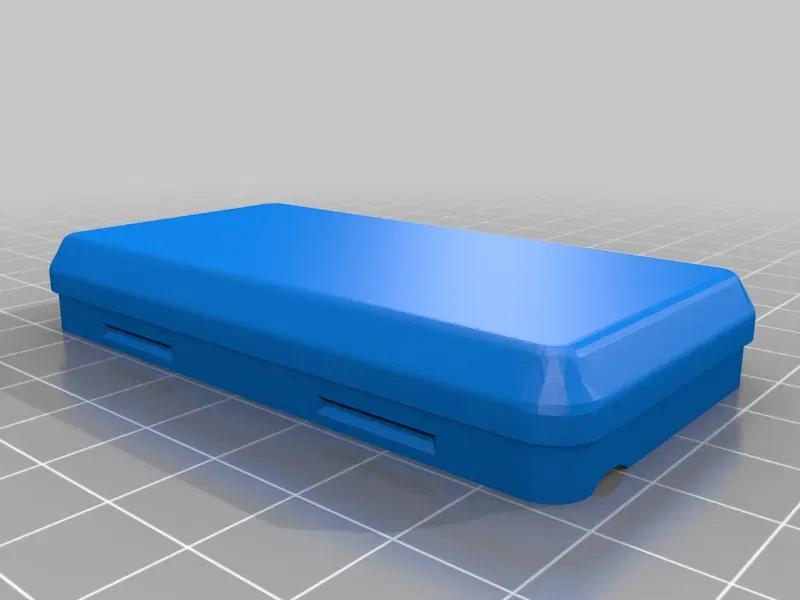

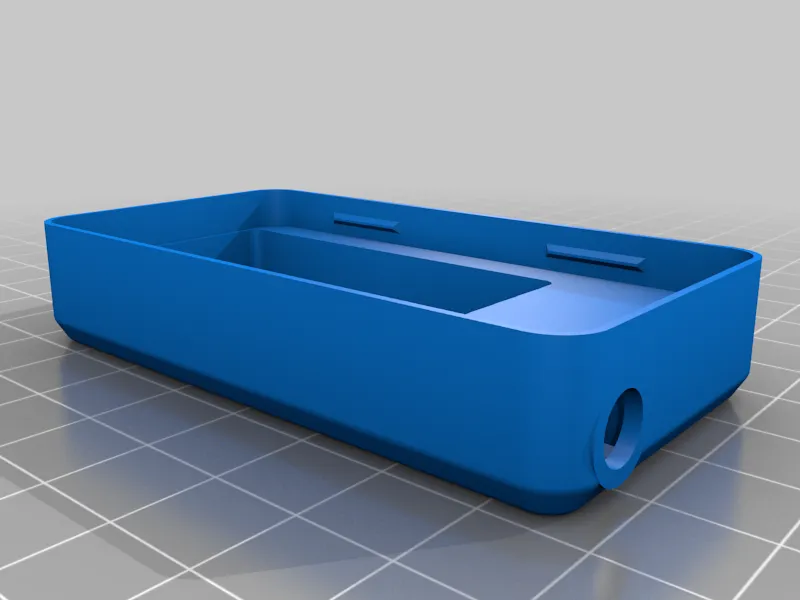

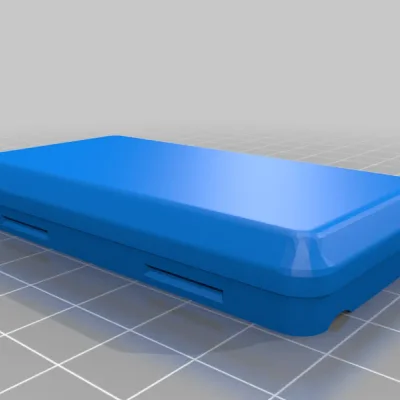

Đây là một cái vỏ ôm form, gắn khớp cho Bo mạch Heltec OLED LoRa V3, có chỗ để pin, truy cập USB và cổng cho ăng-ten SMA.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender-3 v2

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm

Infill:

10-20%

Filament: eSun PLA+

Lưu ý:

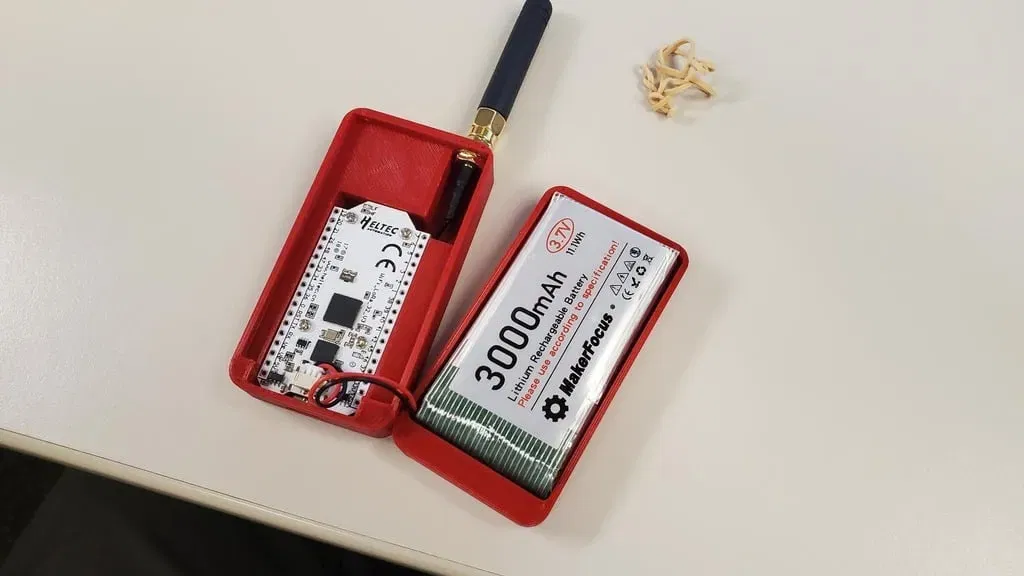

Mô hình này rất khít và đã được chỉnh sửa để vừa với một cục pin 3000mAh cụ thể và Bo mạch Heltec OLED LoRa V3 (863-928 MHz), (433-510MHz). Vỏ này gắn khớp, nhưng cần chú ý đến vị trí các dây nguồn từ pin để chúng không bị vướng. Tôi đã sử dụng một vài cáp USB
(usb-a sang usb-c, usb-c sang usb-c) và tất cả đều vừa với vỏ này. Nhiều người đã hỏi về một thiết kế có thể gắn ăng-ten ở góc 90° so với hướng hiện tại. Tôi khuyên dùng kết nối SMA góc vuông cho ăng-ten. Các liên kết trên là liên kết liên kết Amazon!

Cập nhật tháng 3 năm 2024: Sau một vài bình luận, tôi đã thêm một đoạn vát nhỏ ở mặt trong phía sau của vỏ nơi pin được lắp vào. Khoang bên trong này khá gần với cạnh ngoài, nhưng điều này đã được khắc phục trong các tệp v1r1 (phiên bản 1 revision 1).

Sau khi in =============

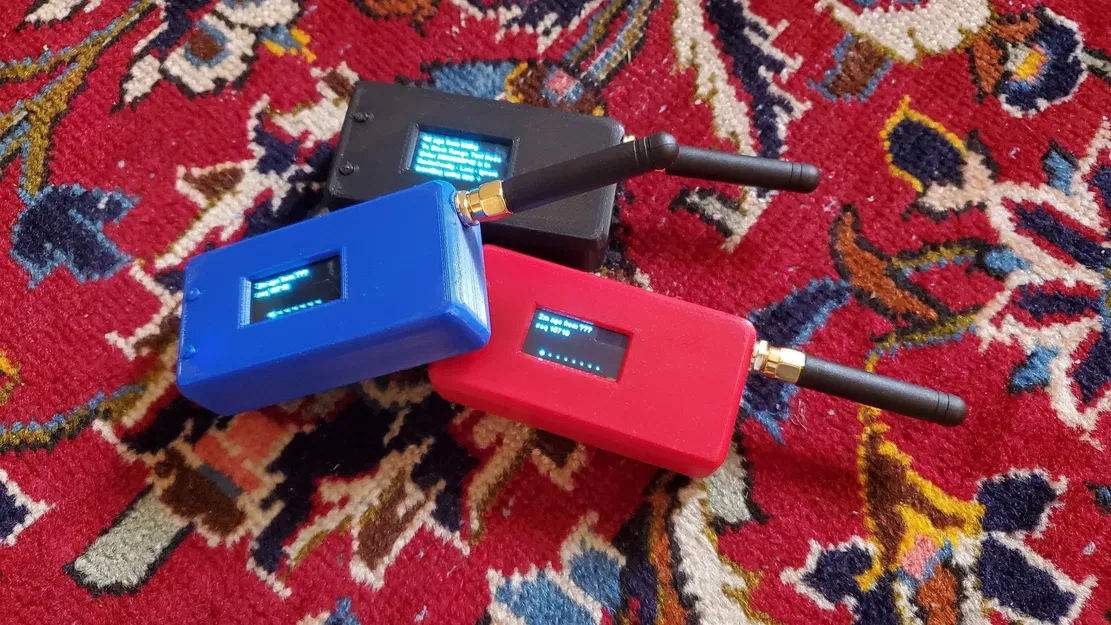

Tiệc tùng Meshtastic

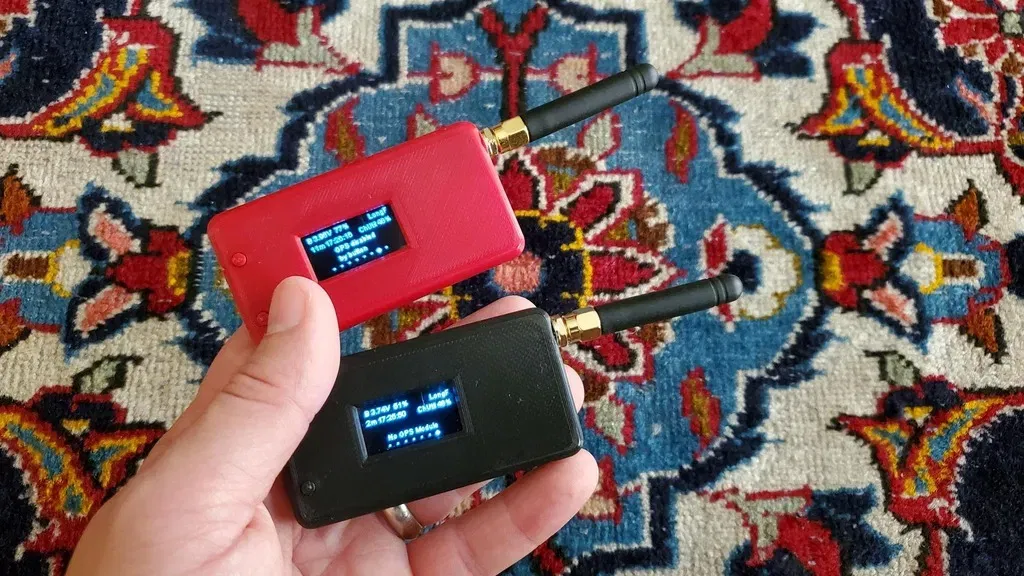

Vừa lòng bàn tay

In đơn giản

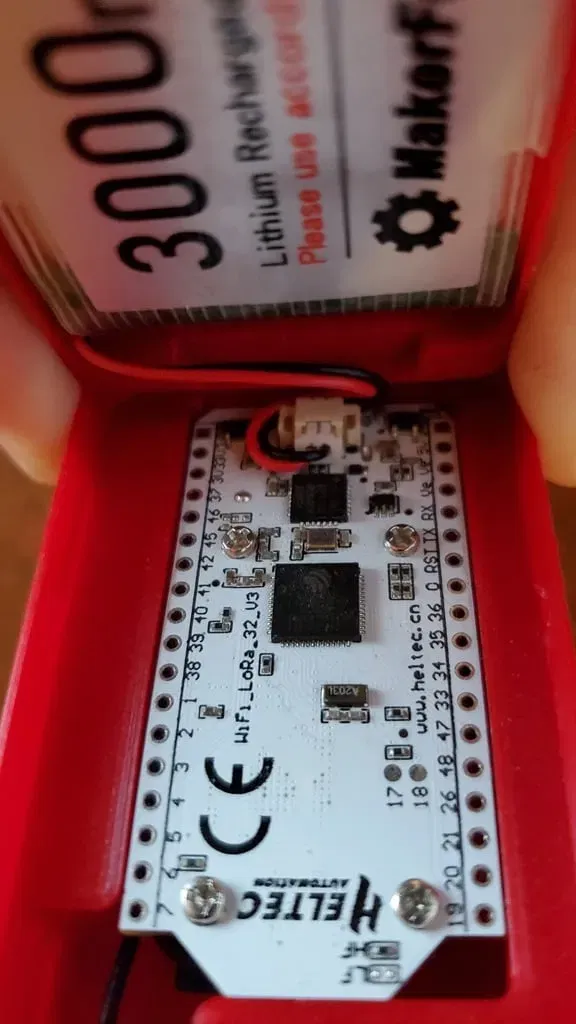

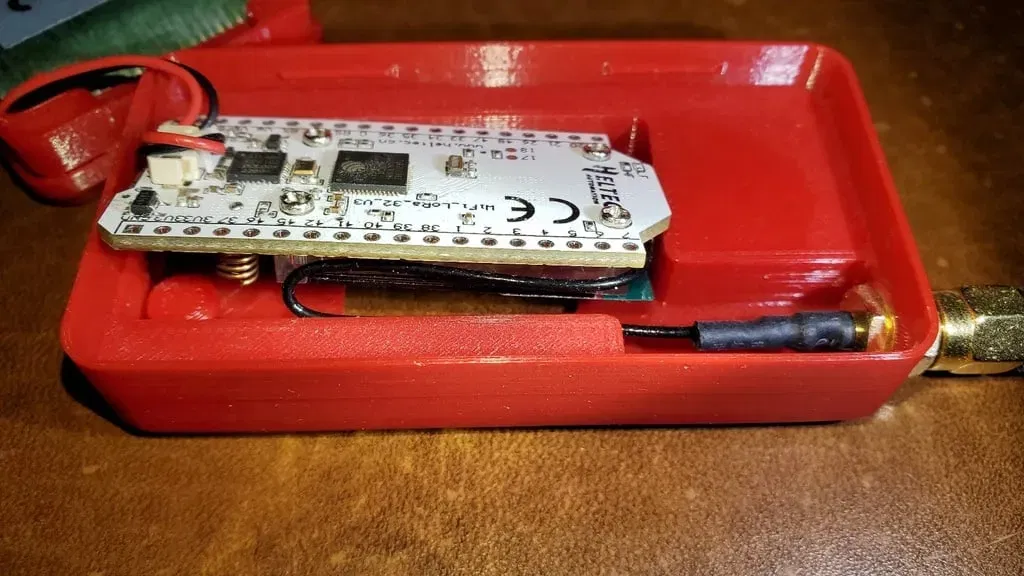

Bản thử nghiệm đầu tiên cho thấy bên trong

Danh mục: Điện tử
