Hộp đựng chất hút ẩm cho cuộn dây có đo độ ẩm - lưới chắc chắn, nắp thông hơi

Cái thiết kế đan rổ ban đầu của psychprod rất thông minh, nhưng là tôi, ngay khi in xong tôi biết là mình sẽ muốn chỉnh sửa một vài thứ, và, lại là tôi, cách tốt nhất để làm điều đó là thiết kế lại toàn bộ từ đầu... nói chung, lạc đề rồi.

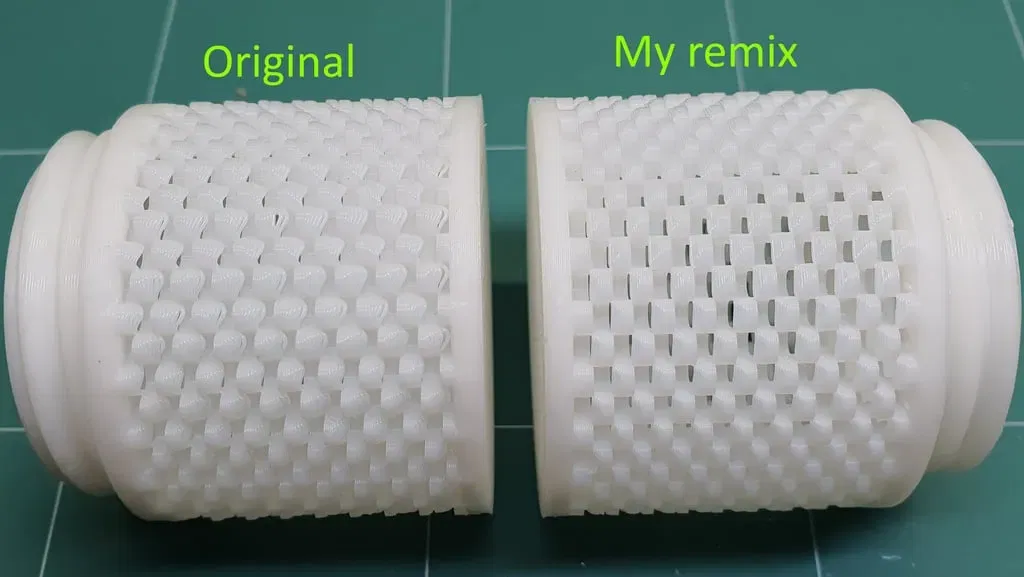

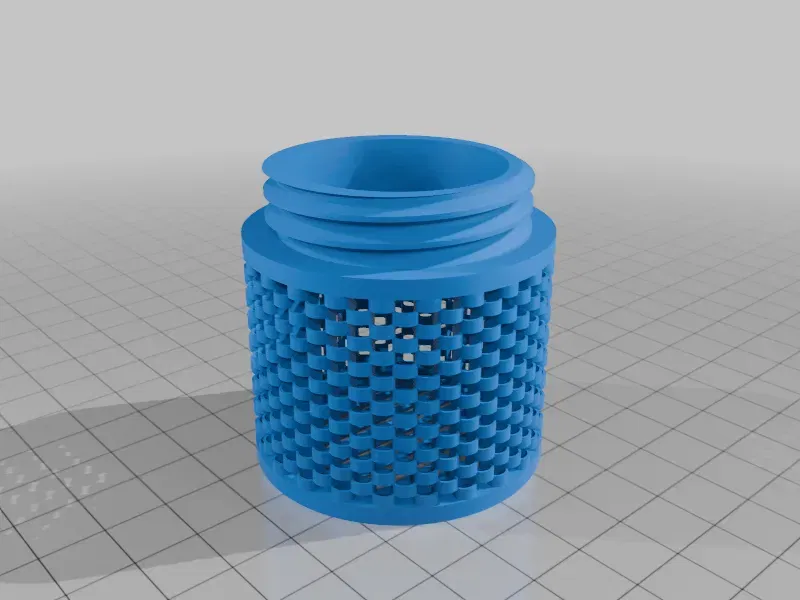

Thay đổi lớn nhất là mẫu đan rổ được sửa đổi. Nó vẫn là một đường cong mượt mà dọc theo thành, nhưng thay vì các thành chỉ giao nhau tại một điểm duy nhất khi chuyển lớp đan, giờ đây chúng luôn được căn chỉnh qua một phần của đường đi, điều này sẽ làm cho lớp đan chắc chắn hơn nhiều (nó cứng hơn rõ rệt, nhưng tôi không thử nghiệm đến mức phá hủy - bản gốc đối với tôi cũng khá chắc chắn rồi).

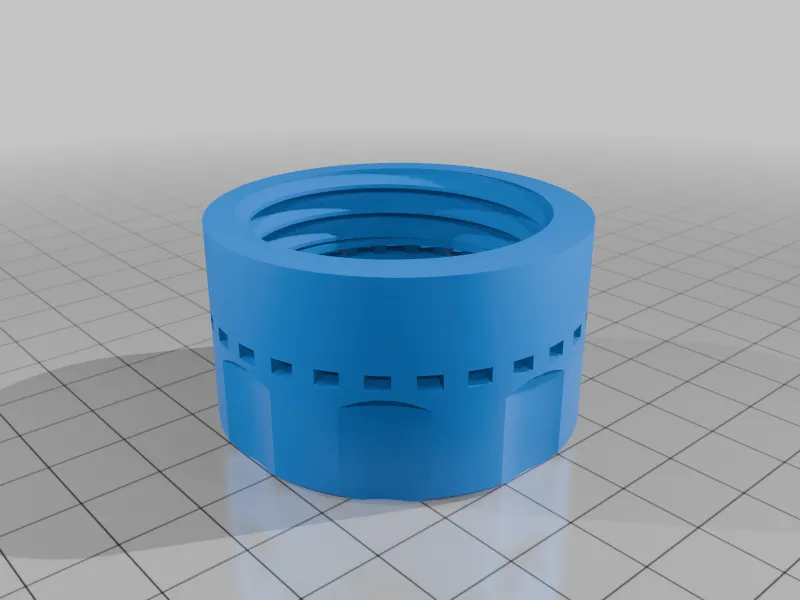

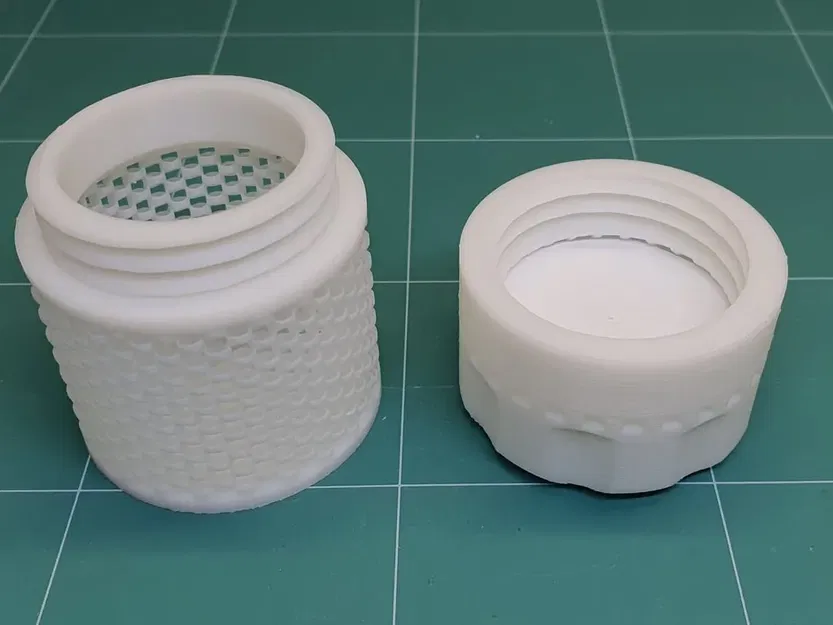

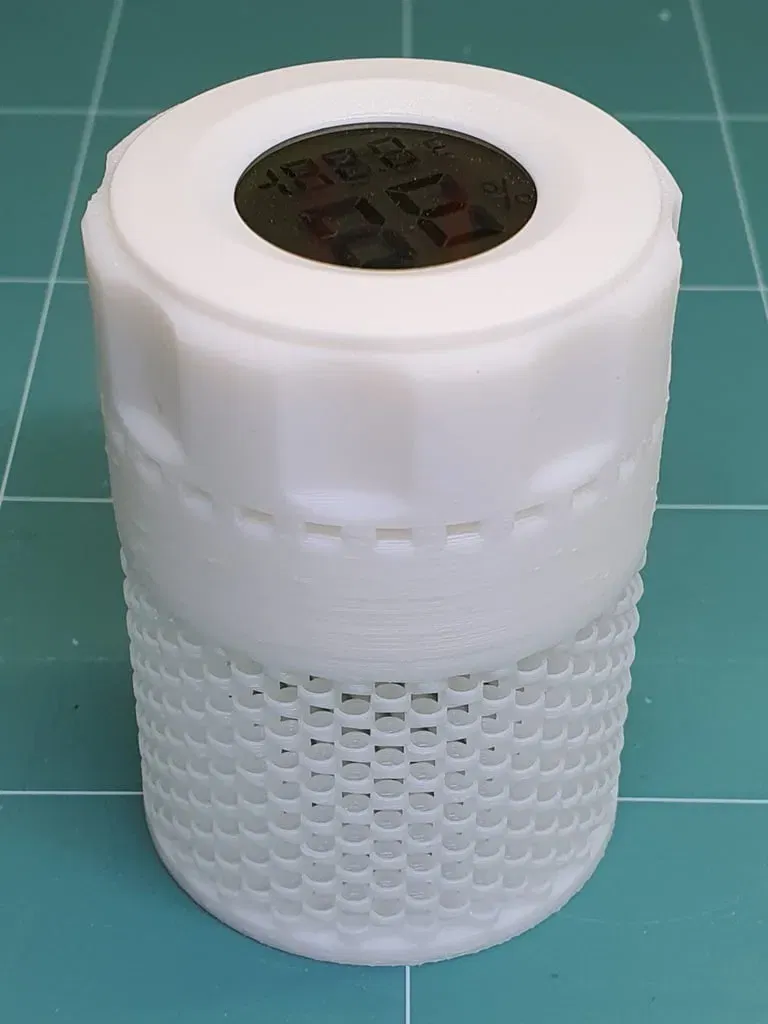

Tôi cũng đã chỉnh sửa nắp - giờ đây nó có một hàng lỗ thông hơi bên dưới đồng hồ đo độ ẩm và có một gờ giữ để đặt lớp lót giấy đường kính ⌀41,5mm giữa đồng hồ đo độ ẩm và khoang chứa chất hút ẩm. Tất cả những điều này kết hợp lại sẽ làm cho không khí tại đầu vào của đồng hồ đo độ ẩm mất nhiều thời gian hơn để cân bằng, làm cho phép đo phần nào chính xác hơn so với phần còn lại của thùng chứa hoặc túi (nhưng vẫn, có lẽ tốt nhất là đợi vài giờ trước khi tin vào kết quả đọc; sự gần gũi là sự gần gũi, và khuếch tán chỉ có thể hoạt động nhanh như vậy, xét mọi thứ).

Một lợi ích nữa là ngăn chặn các mẩu chất hút ẩm nhỏ lọt vào bên trong đồng hồ đo độ ẩm.

Ngoài ra, tôi đã thay đổi các đường vân cho phù hợp hơn với tay cầm (theo ý kiến của tôi), và thêm các khe cho các tab giữ đồng hồ đo độ ẩm, vì khớp nối ban đầu rất chật, khiến việc tháo ra (ví dụ: để thay pin) trở nên khó khăn.

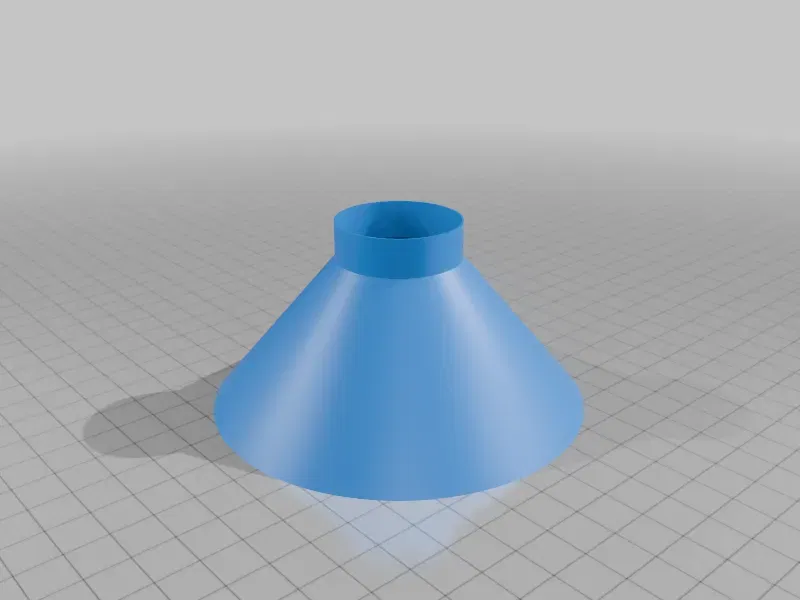

Phễu đổ đầy cỡ siêu rộng đi kèm như một phần thưởng, bạn có thể in nó ở chế độ bình hoa xoắn ốc nếu thích.

Các tệp STEP và FreeCAD gốc được đính kèm để việc sửa đổi dễ dàng hơn, nếu có ai muốn làm vậy.

Xin lưu ý: vì tôi đã thiết kế lại cái này từ đầu, nên ren hơi khác một chút và các nắp không thể thay thế cho bản gốc.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender-3 V3 KE

Rafts:

Không

Supports:

Không

Độ phân giải:

0,2mm

Infill:

20% gyroid

Filament: Creality Hyper PLA PLA+ White

Ghi chú:

In nắp úp ngược, giống như bản gốc (đây là hướng mặc định trong các tệp). Đối với ren, tốt nhất là đặt căn chỉnh đường nối ngẫu nhiên như người tạo gốc đã khuyên, và thêm nữa, hãy đảm bảo thứ tự in thành của bạn được đặt là Bên trong/Bên ngoài, và tốc độ in thành ngoài không quá nhanh, khoảng 50mm/s là ổn (ren về cơ bản là rất nhiều phần nhô ra dịch chuyển nên việc làm cho chúng dính sạch là rất quan trọng).

Một số tùy chỉnh được đề xuất khác để in là làm cho lớp đầu tiên ngồi trên lớp đan và hàng lỗ thông hơi của nắp chỉ bao gồm các thành (ví dụ: chỉ các đường đồng tâm) - điều này cho ra kết quả sạch sẽ hơn là để slicer tạo cấu trúc cầu nối thông thường của nó. Ngoài ra, nếu các đường nối được đặt ngẫu nhiên vì lý do ren, thì đối với lớp đan tốt hơn hết là vẽ đường nối qua một trong các phần thẳng đứng không bị gián đoạn, nếu không lớp đan có thể có một hiện vật xấu thỉnh thoảng (các đường nối qua một thành duy nhất lơ lửng trong không khí sẽ không hoạt động tốt như bạn có thể tưởng tượng, và một vài trong số chúng sẽ luôn như vậy nếu chỉ để ngẫu nhiên).

Trên máy Ender 3v3 KE của tôi, cả bộ (thùng chứa + nắp) mất 1h45p để in, bạn có thể tiết kiệm thêm một vài phút nữa, vì tôi luôn thích sử dụng 3 lớp thành và mật độ infill cao hơn (không có nhiều infill thưa thớt trên mô hình này, nhưng vẫn vậy).
