Tên lửa Mô hình Goblin Extreme - BT60 với Động cơ 29mm

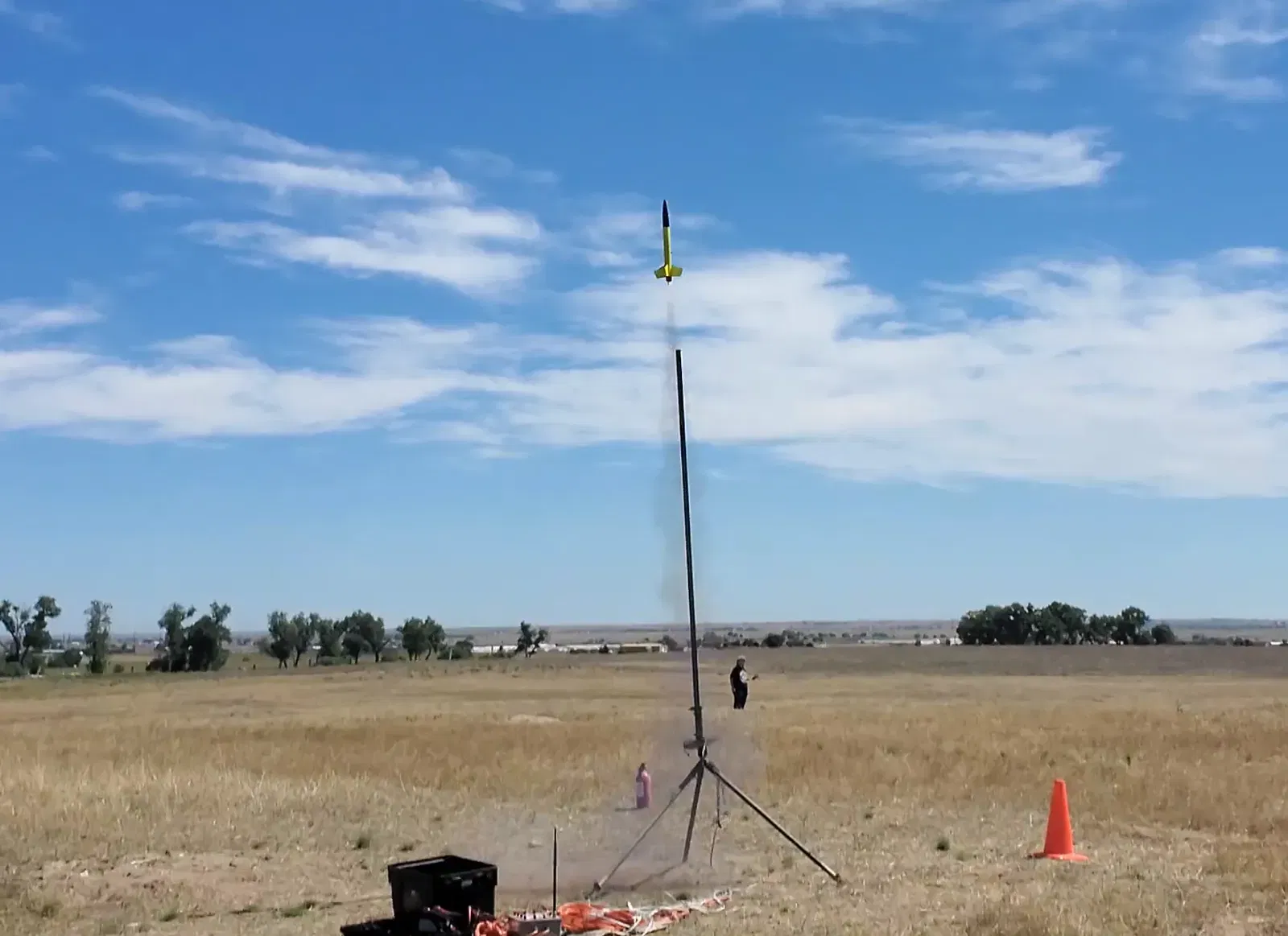

Cập nhật: Chuyến bay thử nghiệm đầu tiên đã được thực hiện vào ngày 17 tháng 8 năm 2024, tại sự kiện ra mắt C.R.A.S.H. Tên lửa đã bay với động cơ Aerotech E30-7, đạt độ cao 1.003 ft -- xem tại đây.

Dòng Tên lửa Tự Lắp Extreme Series được thiết kế để dễ dàng in, lắp ráp và bay. Những tên lửa này có thể bay với động cơ công suất thấp trong công viên, hoặc với động cơ 24/29mm công suất cao hơn. Thông thường, một động cơ Estes E15 có thể nâng những tên lửa này lên gần 1000 ft, do đó có tên là Extreme.

Cấu trúc rất đơn giản. Bộ phận giữ động cơ (fincan) là nhựa đặc với các khe cắt để gắn cánh bằng keo epoxy. Tôi đã bao gồm một bộ phận fincan liền khối với các cánh đã được gắn sẵn. Đường kính bên trong của fincan được thiết kế để lót bằng ống động cơ 29mm. Giữa ống này và fincan là một rãnh nhỏ để luồn một đoạn dây diều kevlar (~1mm dày). Phần này cũng nên được gắn bằng epoxy.

Nhẫn giữ động cơ sẽ trượt vào đầu ống động cơ và được dán bằng epoxy. Đầu mũi tên (nose cone) có thể được sử dụng trong hai cấu hình, với khay điện tử hoặc với nút bịt. Cả hai đều giống nhau ngoại trừ nút bịt không tích hợp khay. Chúng sẽ vừa với một bu lông tai cờ ¼-20. Cả hai cũng bao gồm hai lỗ thông hơi cho máy đo độ cao và sử dụng ngòi nổ điện tử để kích hoạt bung dù.

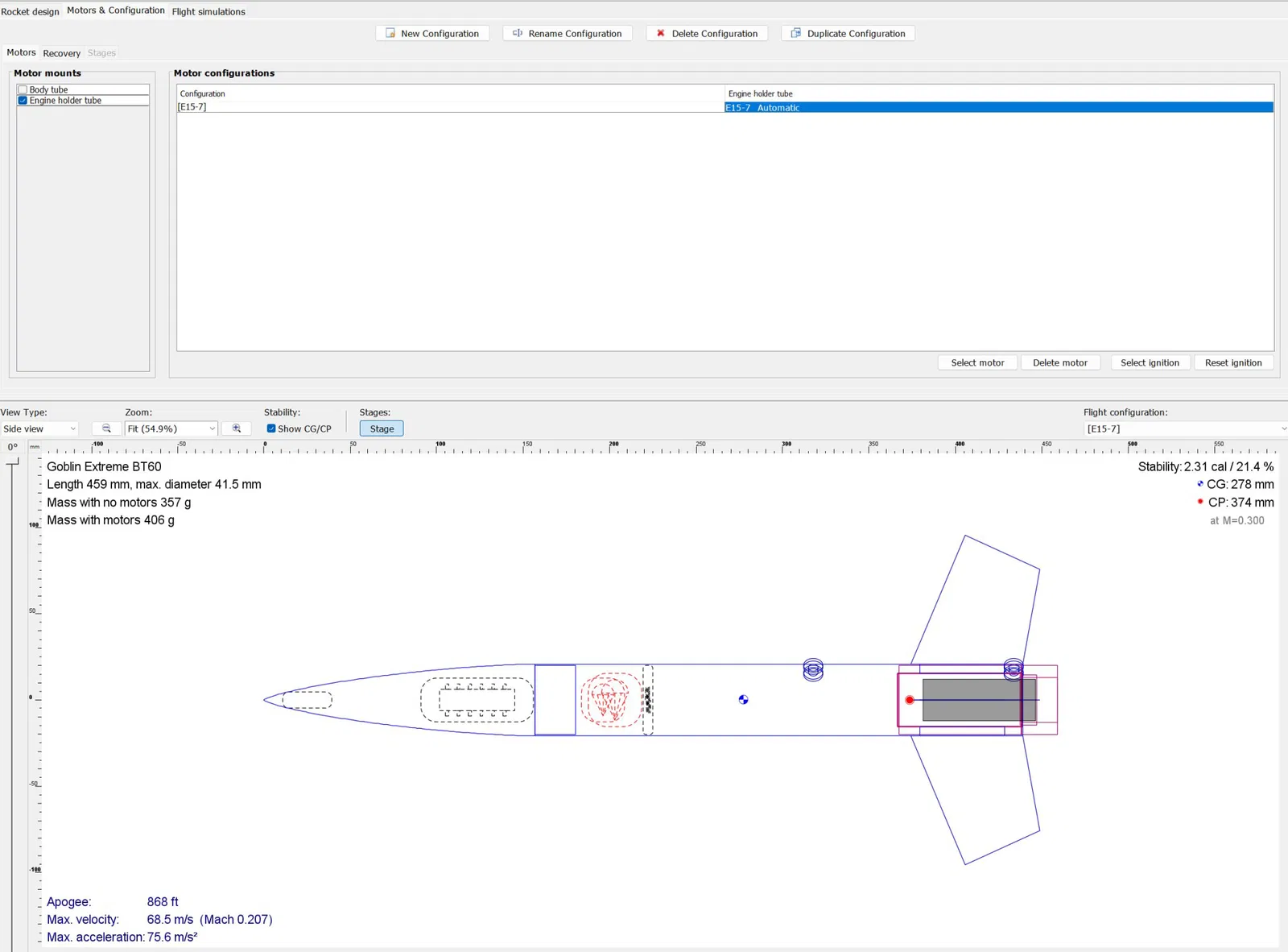

Ngoài ra còn có một tệp mô phỏng OpenRocket chi tiết với các loại động cơ tiềm năng có thể hoạt động. Bạn có thể cấu hình mẫu này để bay với bộ bung dù điện tử bằng cách sử dụng khay đầu mũi tên có trong Bộ phụ kiện Extreme. Tôi đã bao gồm các loại động cơ trong tệp mô phỏng để phù hợp, bạn chỉ cần chuyển cài đặt bung dù từ "First ejection charge at this stage" sang "Apogee" trong tệp mô phỏng. Tất cả các động cơ được liệt kê trong tệp mô phỏng đều sẽ hoạt động tốt cho bộ bung dù điện tử nhưng những động cơ KHÔNG được đánh dấu "Electronic Deployment" sẽ thất bại thảm hại nếu không có cơ chế bung dù. Hãy CẨN THẬN với việc sử dụng động cơ của bạn.

Nếu bạn in và thích mẫu này, vui lòng cân nhắc nhấn nút THÍCH (Trái tim) và đăng ảnh sản phẩm đã làm (Make). Điều đó thực sự giúp ích cho tôi và tôi rất mong được thấy các sản phẩm khác được làm từ mẫu này.

LƯU Ý: Tôi chưa bay thử mẫu này. Nó rất giống với các mẫu Extreme khác, và tôi sẽ đăng thêm ảnh cùng kết quả sau chuyến bay, nhưng xin lưu ý rằng đây là một mẫu chưa được thử nghiệm.

Các bộ phận đi kèm:

• Đầu mũi tên (Nosecone) - Cần hỗ trợ cho phần vai
• Bộ phận giữ động cơ liền khối (One-piece Fincan) - Cần hỗ trợ

Các tệp bổ sung:

• Tệp mô phỏng OpenRocket - Tệp này có thể không hoàn toàn chính xác, nhưng đủ tốt cho việc xác định tâm áp suất/tâm khối lượng (CP/CG) và chọn động cơ. Bạn cần tải OpenRocket. Nếu bạn cập nhật tệp, vui lòng chia sẻ với tôi và tôi sẽ cập nhật mẫu cho người khác và ghi công bạn!

Vật liệu cần thiết:

• Bộ phụ kiện Extreme Series - Các bộ phận này có thể thay thế cho các Mẫu Extreme khác
• Ống thân tên lửa BT60 Estes
• Khoảng 6 ft hoặc 1800mm dây sốc kevlar – đường kính khoảng 1mm. Tôi dùng Dây diều Emma làm từ Kevlar trên Amazon
• Ống ruột gà gắn động cơ 29mm (MMT) - Tôi dùng ống LOC nhưng ống Estes hoặc Apogee cũng được
• Keo epoxy 15 phút (hoặc hơn)
• Bu lông tai cờ ¼-20 (hoặc hai cái) cho khay điện tử/nút bịt
• Dù 18 inch và bông lót hoặc vải chống cháy

Hướng dẫn in:

Các bộ phận này hoạt động tốt với PETG, mặc dù PLA+ cũng có thể dùng được. Tôi đã in mẫu của mình với 5 lớp thành, độ phân giải 0.2 @ 100% mật độ ruột để tăng độ bền. Điều này sẽ làm nó nặng, nhưng chắc chắn. Bạn có thể giảm xuống 2-4 lớp thành và 15-30% mật độ ruột, nhưng bạn có thể muốn sử dụng loại ruột chắc chắn hơn như Cubic hoặc 3D Honeycomb. Điều kiện sân bay của bạn cần được xem xét. Bạn có thể in fincan nhẹ hơn và nosecone nặng hơn để hỗ trợ độ ổn định. Hãy cho tôi biết bạn đã cấu hình mẫu của mình như thế nào.

Hướng dẫn lắp ráp:

Bắt đầu với fincan, ống động cơ (MMT) của bạn nên dài bằng fincan cộng với vòng giữ. Tôi khuyên bạn nên sử dụng ống dài hơn, và sau khi dán MMT và vòng giữ, hãy cắt bỏ phần thừa ở vòng giữ. Lắp thử MMT vào fincan. Nếu bạn gặp lực cản vừa phải, hãy chà nhám bên trong fincan hoặc chà nhám/bóc lớp trên cùng của ống động cơ cho đến khi bạn có thể trượt ống vào mà không làm nó bị cong. Nếu bạn làm ống bị cong, động cơ sẽ không lắp dễ dàng và có thể bị kẹt sau chuyến bay.

Sau khi lắp thử hoàn tất, luồn một đầu dây sốc từ đầu phía trước cho đến khi có khoảng 25mm (1 inch) nhô ra ở phía sau. Phết một lớp keo epoxy mỏng lên đầu phía sau của MMT và trượt nó vào từ đầu phía trước cho đến khi có khoảng 15mm nhô ra ở phần phía sau. Bạn phải căn chỉnh dây sốc vào rãnh bên trong đã được thiết kế để chứa nó. Lấy vòng giữ động cơ của bạn, trượt nó vào đầu ống và đẩy lên cho đến khi vòng giữ khớp vào đầu phía sau của fincan, kẹp chặt dây sốc. Đảm bảo mọi thứ được căn chỉnh và khớp đúng vị trí rồi để khô.

Lau sạch bất kỳ lượng epoxy thừa nào trên fincan, vòng giữ hoặc bên trong MMT bằng cồn tẩy rửa.

Tiếp theo, bạn sẽ cần khoảng 9 inch (228mm) ống thân tên lửa Estes BT60. Sử dụng dụng cụ cắt ống thân trong Bộ phụ kiện Extreme để cắt theo chiều dài mong muốn. Bạn có thể cắt ống ngắn lại theo chiều dài mong muốn sau khi lắp ráp (của tôi khoảng 6 inch). Phết một lớp epoxy lên đầu phía sau của ống và trượt nó vào fincan. Xoay nhẹ ống để đảm bảo lớp keo phủ đều. Đảm bảo luồn dây sốc qua. Phết một ít epoxy lên đầu phía sau của ống động cơ và trượt vòng giữ vào cho đến khi nó chạm đáy. Bộ fincan của bạn giờ đã hoàn chỉnh.
