Duct làm mát quạt phụ Sovol SV07 Plus

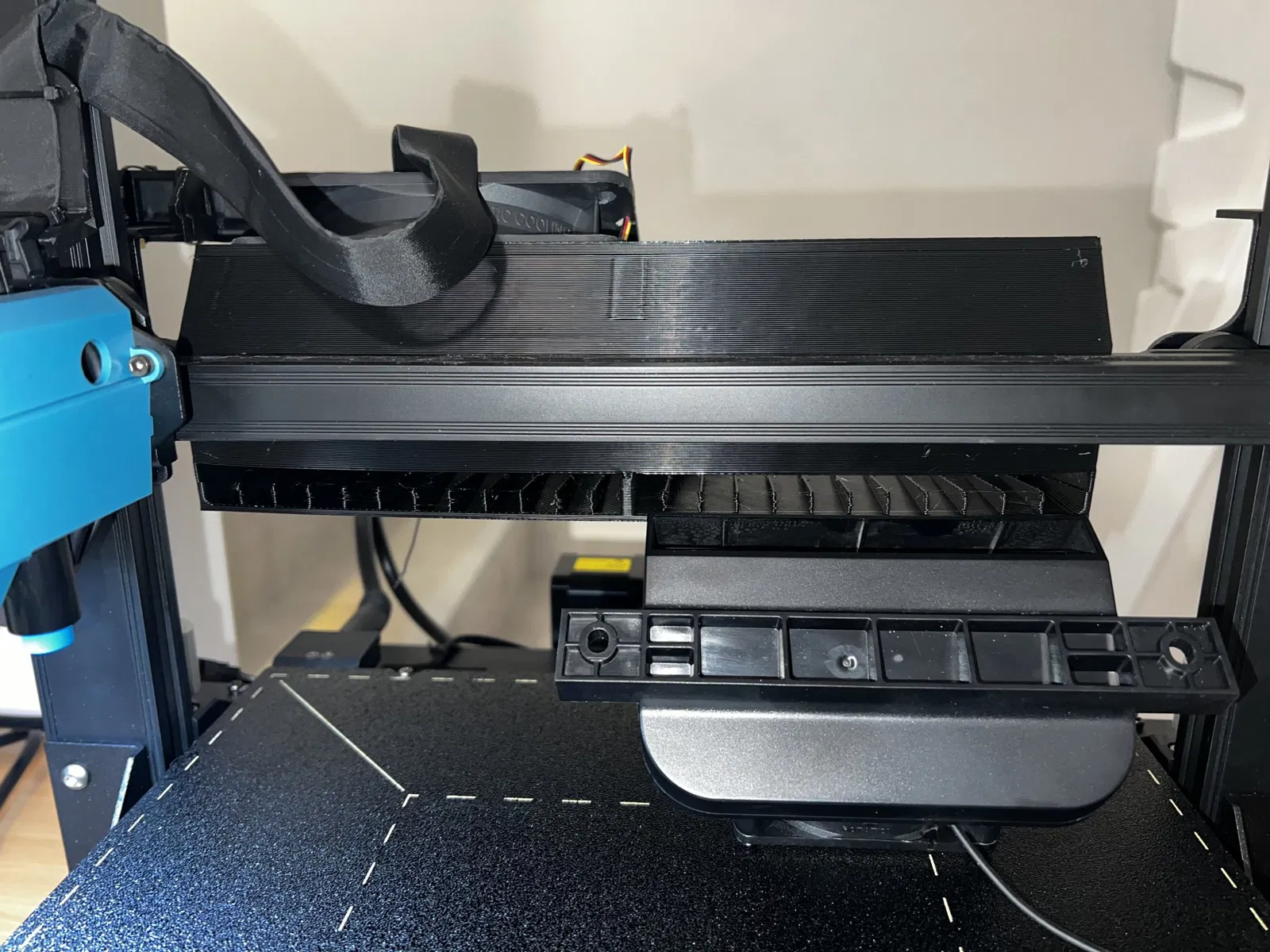

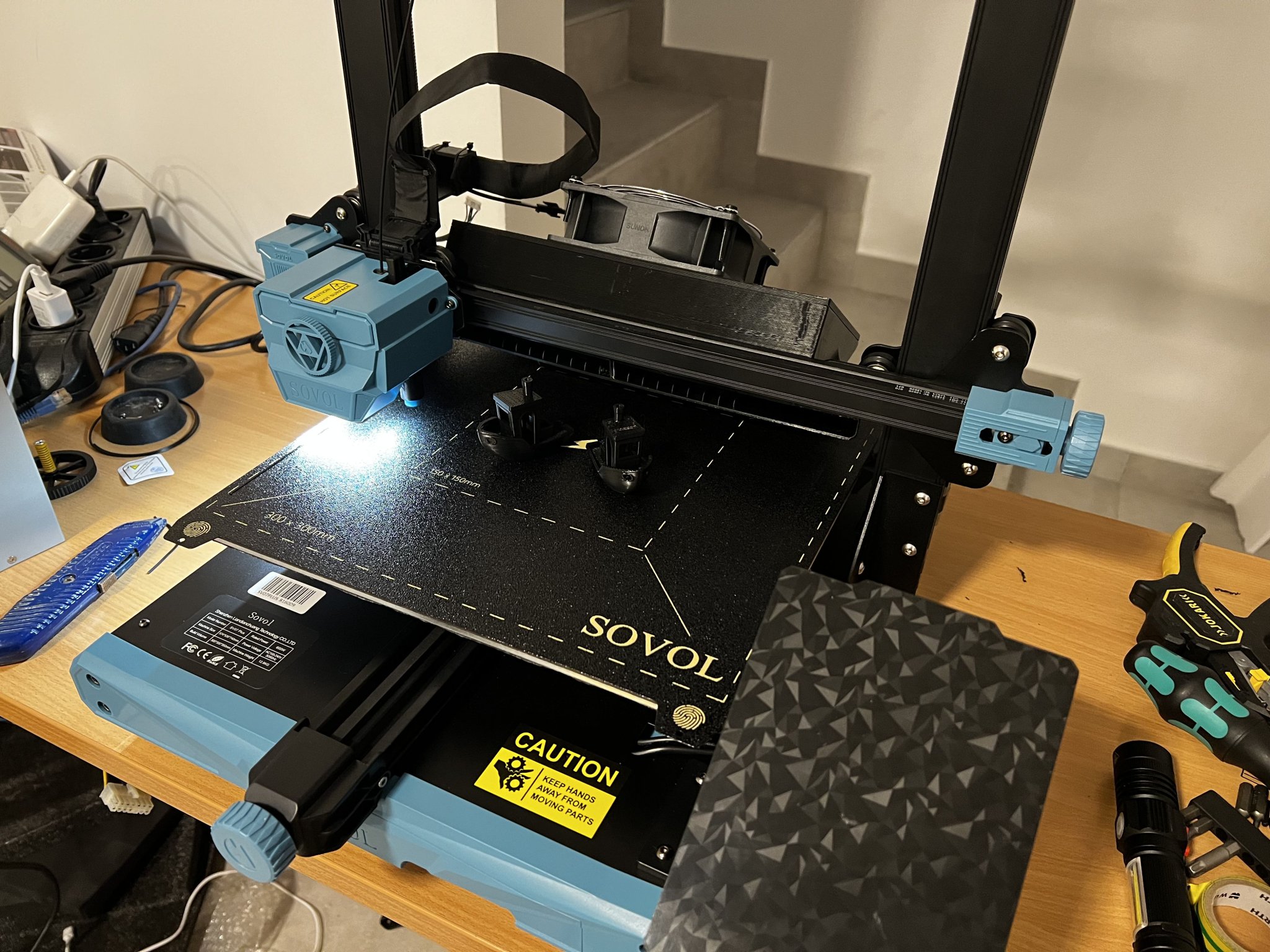

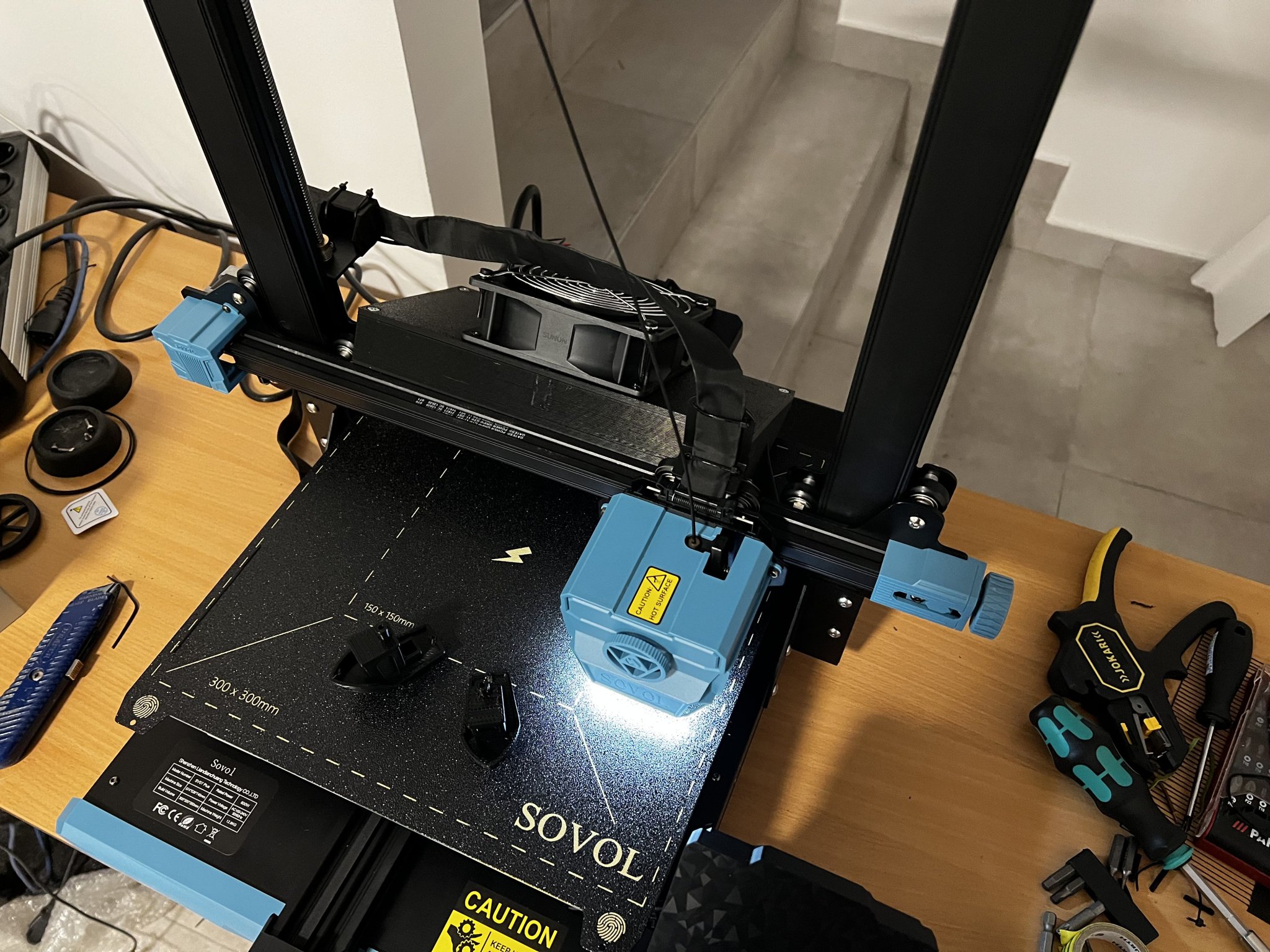

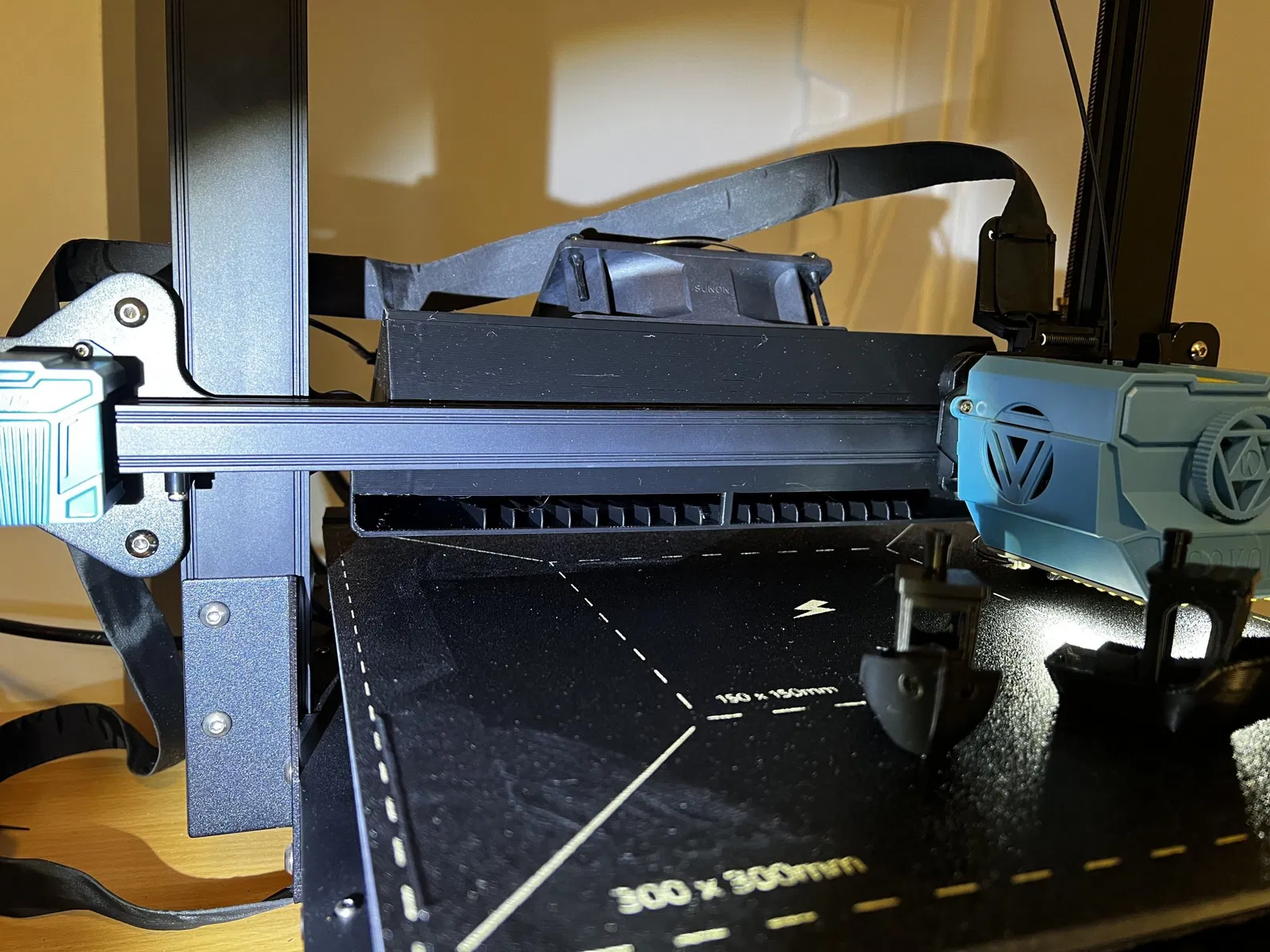

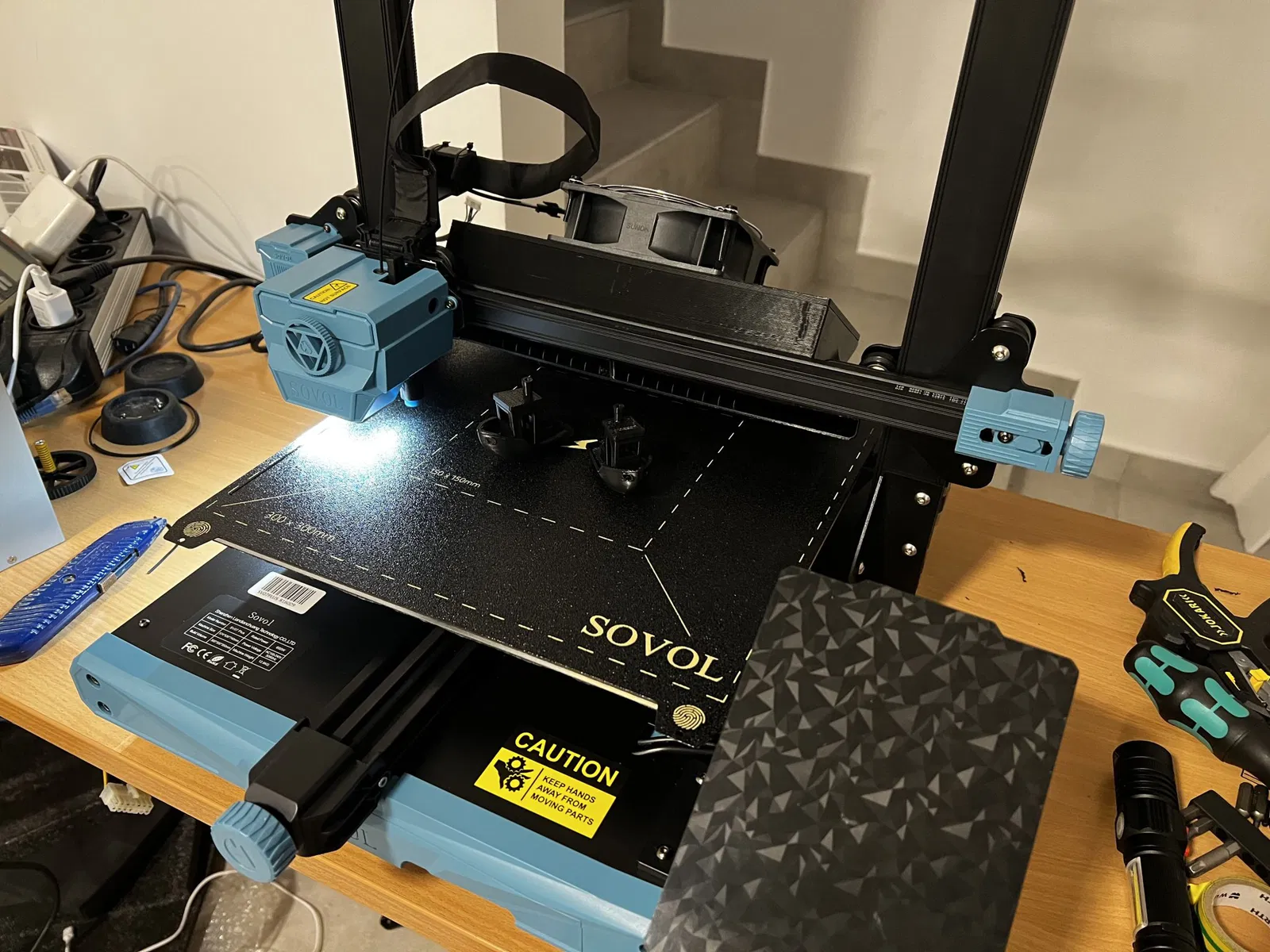

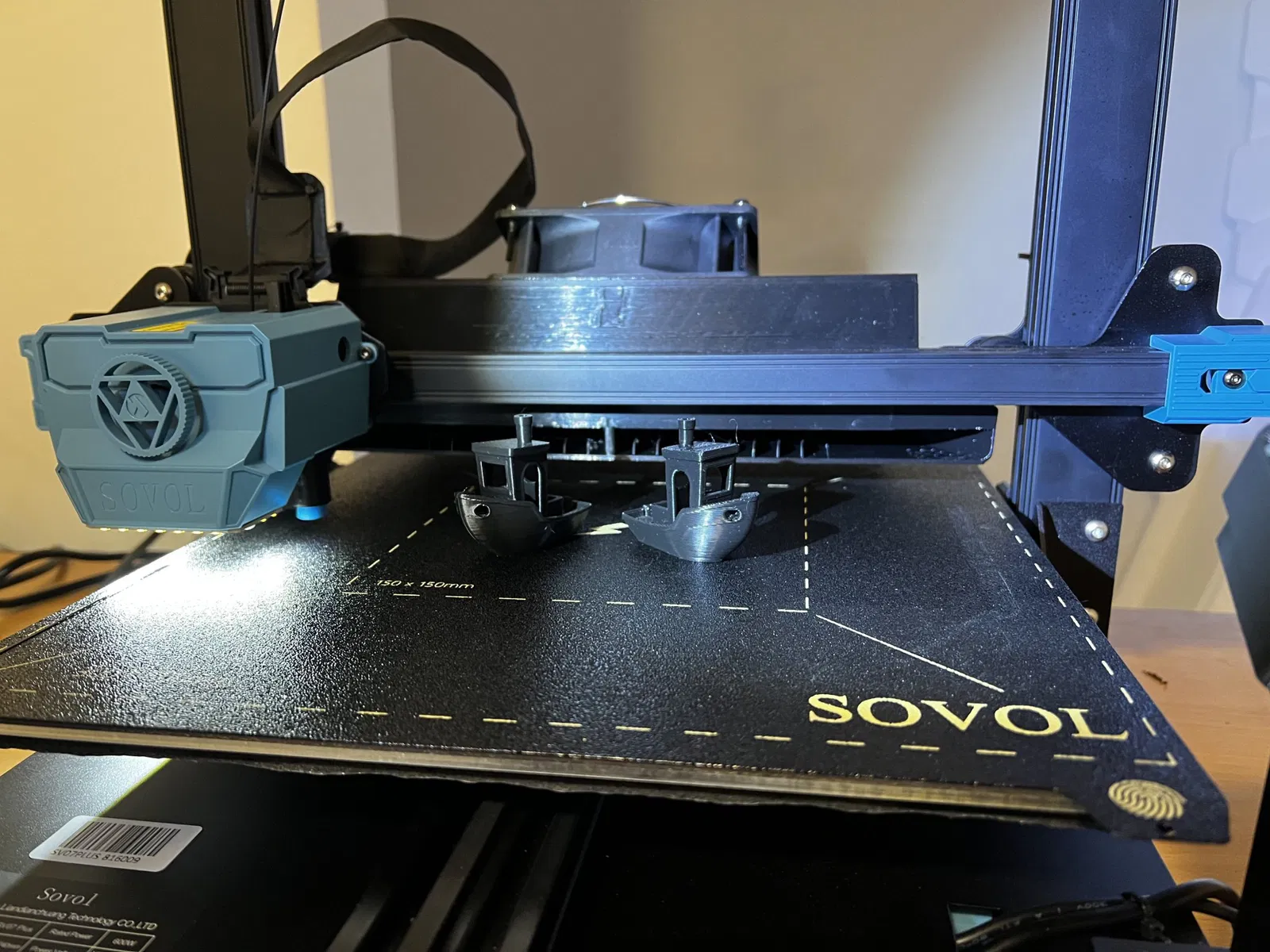

Quạt phụ trợ/quạt làm mát bộ phận trên sv07plus khá ồn và chỉ làm mát được phần giữa của bàn in... Mình đã làm một cái quạt rộng hơn, có thể gắn được 2 quạt 120mm để bạn có thể sử dụng quạt 24V 120mm của Sunon hoặc Noctua và có công suất làm mát cao hơn nhiều mà tiếng ồn lại êm hơn quạt zin.

Phiên bản funcover v2 có lỗ khoét lớn hơn cho đầu vít, hoặc nếu bạn in với độ dày lớp lớn thì không cần phải làm sạch lỗ khoét nữa (ví dụ: nếu bạn in với lớp 0.5mm như mình đã làm thì bạn sẽ cần v2).

V3 rộng hơn một chút, tận dụng tối đa kích thước có thể trên ray X và một vài thay đổi nhỏ trên đường dẫn khí để làm mượt dòng chảy.

Đã thêm phiên bản Rộng (Wide) bao phủ toàn bộ bàn in.

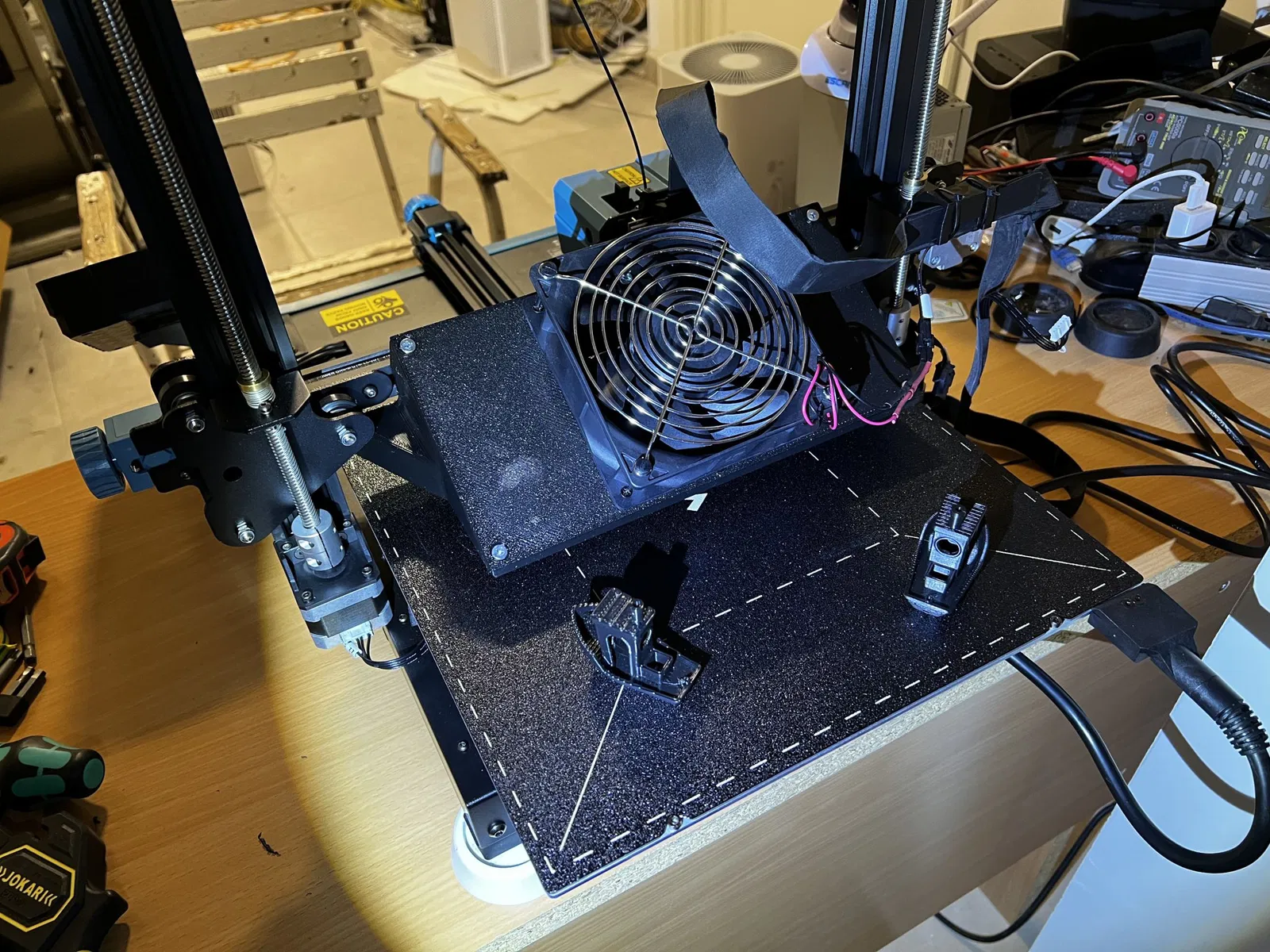

Đã thêm phiên bản 1 quạt và 2 quạt cho vỏ che, giờ bạn có thể chỉ dùng một quạt 120mm để thổi khí qua lỗ mở.

V4 (sử dụng vỏ che giống V2 và V3) đã thêm một số chi tiết gia cố, làm dày dặn hơn để nó không bị cong vênh dưới nhiệt độ của bàn in, vì khi ở gần bàn in nhất thì không khí không đi qua nó... Đã tạo khe cho các lỗ gắn để bạn có thể di chuyển nó lên trên nếu cần, tránh bị vướng vào bàn in nếu nó hơi bị võng xuống.

LƯU Ý: Bạn sẽ cần một số nắp che cho quạt để dây cáp phẳng không bị hút vào quạt. Bạn có thể in một số nắp che quạt 120mm hoặc mua các loại nắp che dây này (mình thấy loại mua tốt hơn vì chúng ít cản gió hơn nắp in).

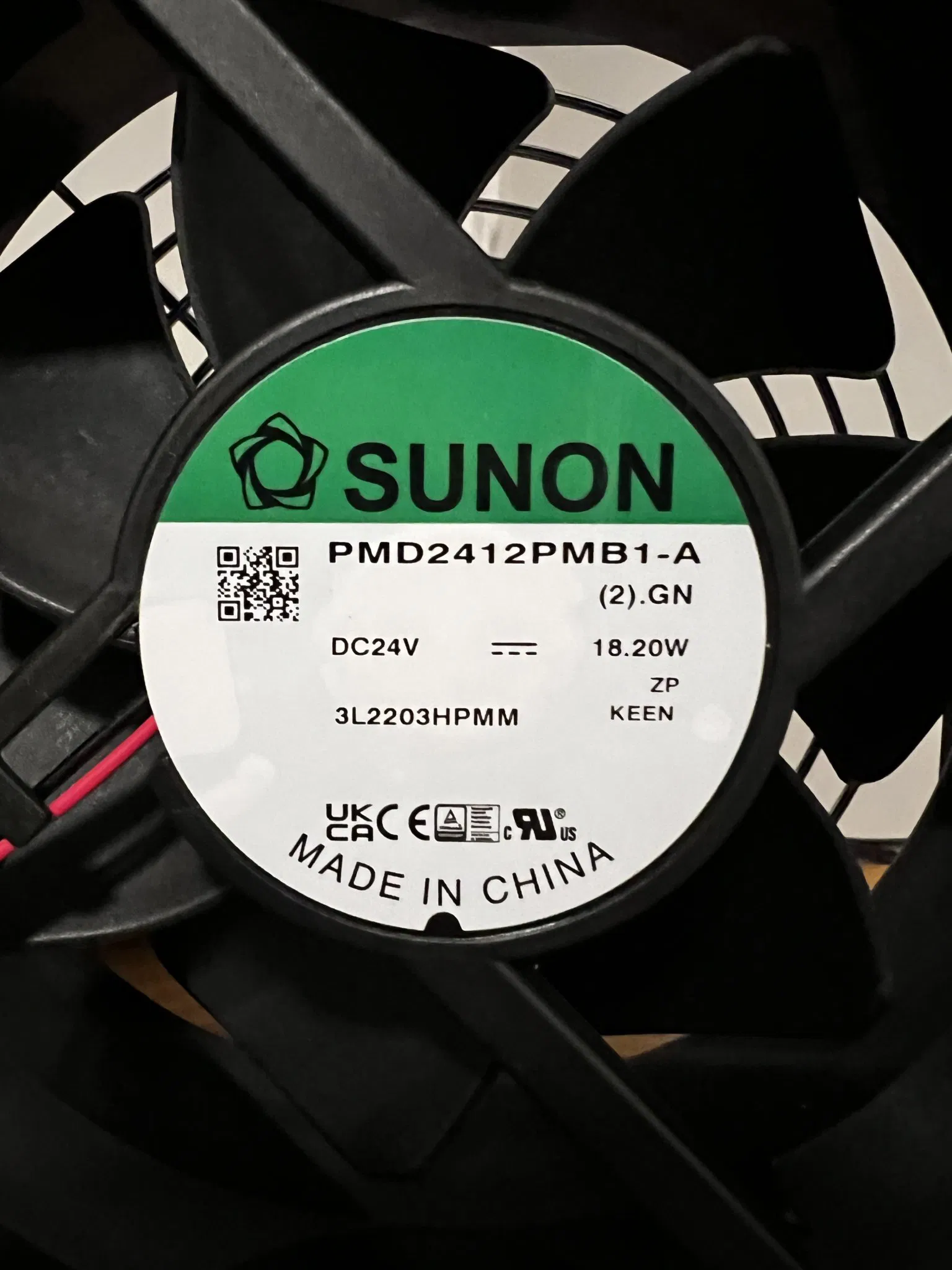

LƯU Ý: Nếu bạn đang sử dụng quạt có áp suất tĩnh cao như Sunon PMD2412PMB1A thì chỉ một quạt là đủ, nó sẽ tạo ra luồng khí mát phủ lên bản in của bạn, giúp bạn in nhanh hơn nhiều so với quạt thường. Đối với in ấn thông thường, hãy giới hạn tốc độ quạt tối đa ở mức 30-40%.

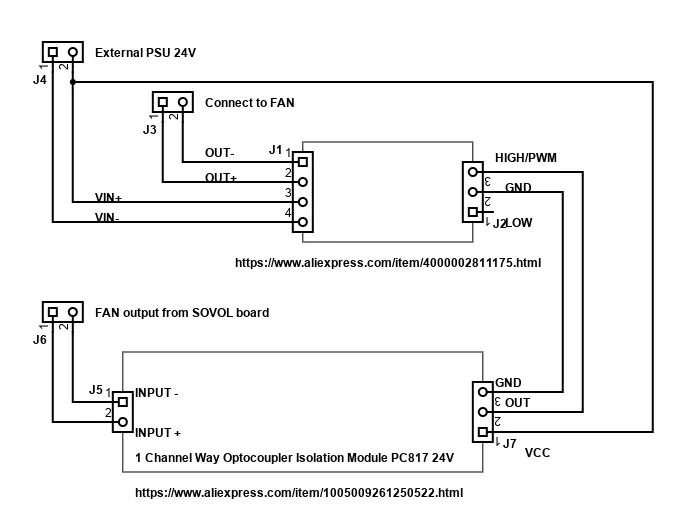

LƯU Ý QUAN TRỌNG: Hãy chú ý đến dòng điện tiêu thụ. Mình đã thử nghiệm với tổng dòng điện 0.5A và hoạt động ổn, nhưng khi mình lắp hai quạt 18W (tổng dòng điện 1.52A) thì đầu ra bị hỏng. Không rõ là do cầu chì bị cháy hay fet bị hỏng, mình sẽ kiểm tra và sửa sau. Do đó, việc sử dụng quạt công suất cao ở đây có thể sẽ cần SSR và nguồn điện ngoài.

THỬ NGHIỆM KHÓI với một quạt ARCTIC P12MAX duy nhất https://youtu.be/51JkQVBaiLU
