Khuôn Quấn Ống Tưới Chống Xoắn

Cập nhật ngày 17/06/2024: Đã thêm một vài tùy chọn để bo tròn các cạnh xoắn & khoảng cách khe hở. Cũng đã thay đổi Helix để vẽ theo chiều dài của ống quấn và thay đổi các điểm spline thành 20 để chúng chia hết cho 4 vì tôi muốn các đỉnh nằm trên các góc phần tư của đường tròn.

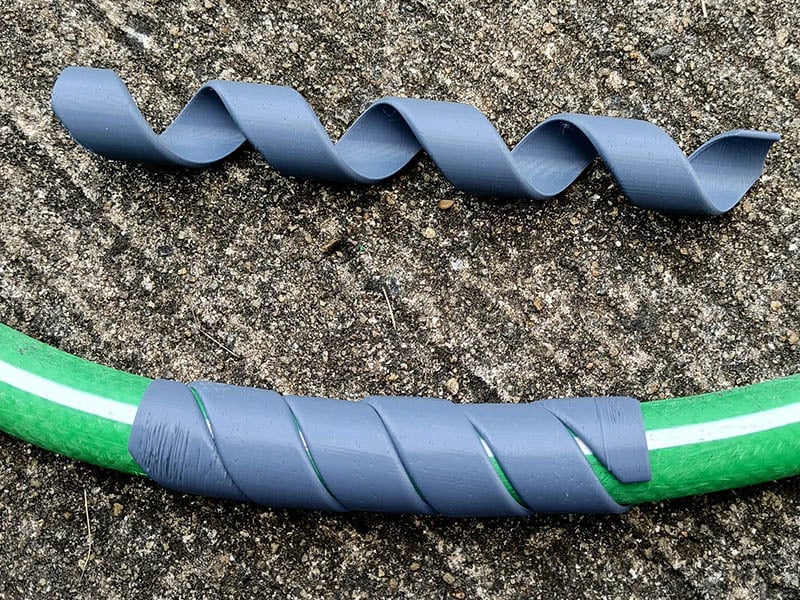

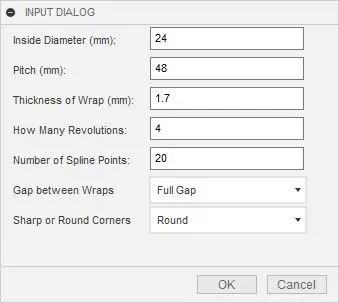

Có mã nguồn script Python cho Fusion 360 và mã nguồn OpenSCAD cho phép bạn điều chỉnh Đường kính trong, Bước xoắn, Độ dày của lớp quấn, Số vòng quay. Trong Fusion 360, bạn thay đổi các giá trị trong hộp thoại. 3 biến đầu tiên nên được nhập bằng mm. Tôi đã bao gồm một vài tệp STL & một tệp Fusion 360, nhưng bạn có thể tùy chỉnh theo kích thước ống của mình bằng cách sử dụng tệp nguồn cho Python Fusion 360 hoặc nguồn OpenSCAD. Cả hai đều làm được gần như giống nhau.

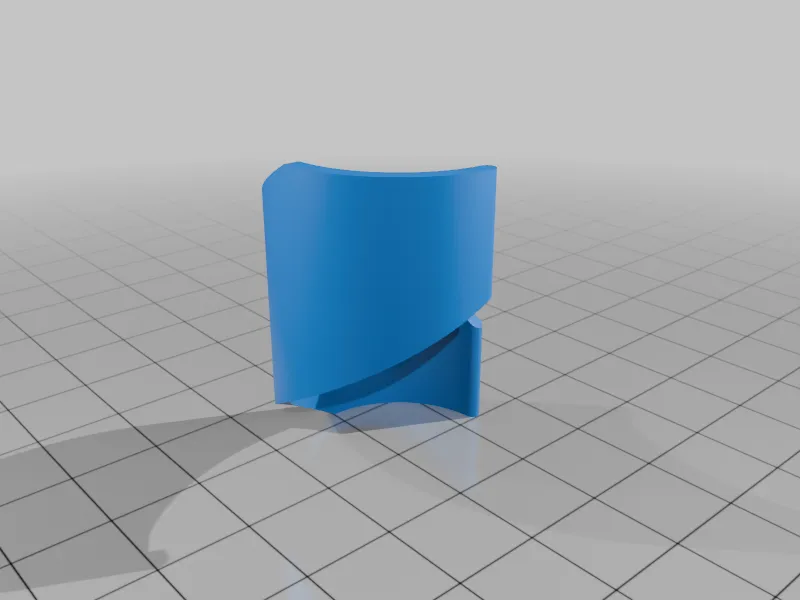

Nguồn Python Fusion 360 vẽ một đường xoắn ốc gần đúng với một đường cong spline được khớp giữa các điểm cho đường đi của lớp quấn. Bạn có thể điều chỉnh số điểm spline, nhưng 36 điểm là đủ. Nguồn OpenSCAD có một cách tiếp cận khác vì nó không thể thực hiện giống như Fusion. Nó lấy một hình chữ nhật làm mặt cắt và kéo dài nó một chút, sau đó sử dụng lệnh hull() để kết hợp nó với một mặt cắt được kéo dài khác một góc nhỏ dọc theo đường xoắn ốc.

Các tệp nguồn Python Fusion 360 & OpenSCAD có thể tìm thấy tại đây: https://github.com/geodave810/ eviews_GardenHoseWrap

Tôi đã mượn một phần mã nguồn cho tệp Fusion 360 từ tiện ích bổ sung ren vít P_ThreadTune của tôi: https://github.com/geodave810/P_ThreadTune

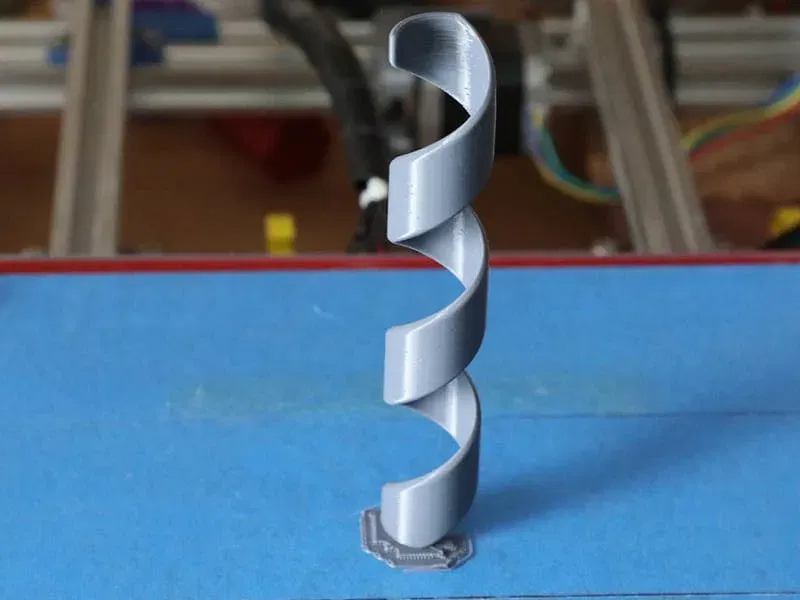

Tôi đã có kết quả tốt nhất khi in chúng với 3 lớp raft theo cùng hướng mà chúng được tạo ra. Tôi sử dụng sợi PLA+ nên nó đủ linh hoạt để quấn quanh ống tưới.
