Ống dẫn quạt PRUSA MK3.5 • MK3S/+ • MK2.5/+

Tiếng Anh: PRUSA MK3.5 • MK3S/+ • MK2.5/+ Fan Shroud

Tôi đã chỉnh sửa cái ống dẫn quạt này, vốn được làm bởi RDH CS.

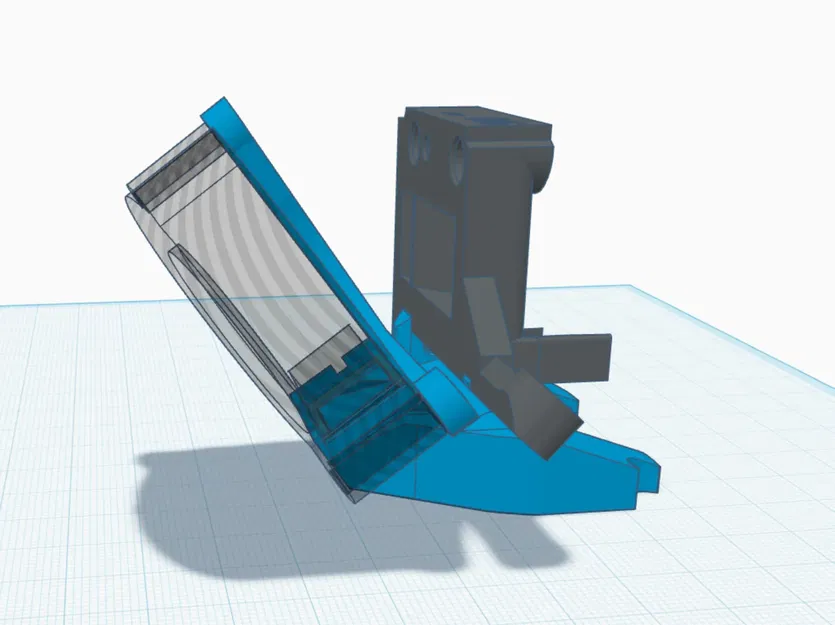

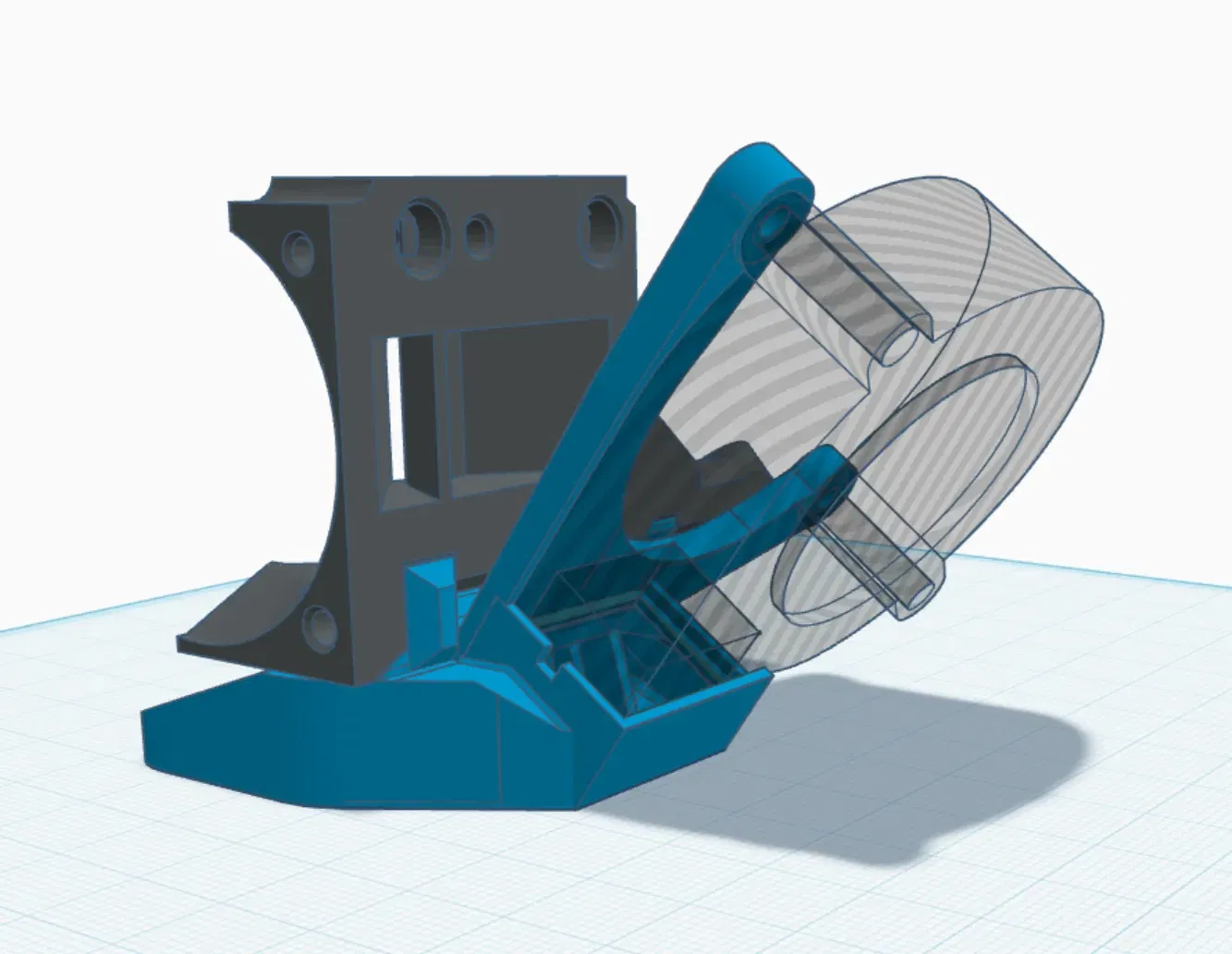

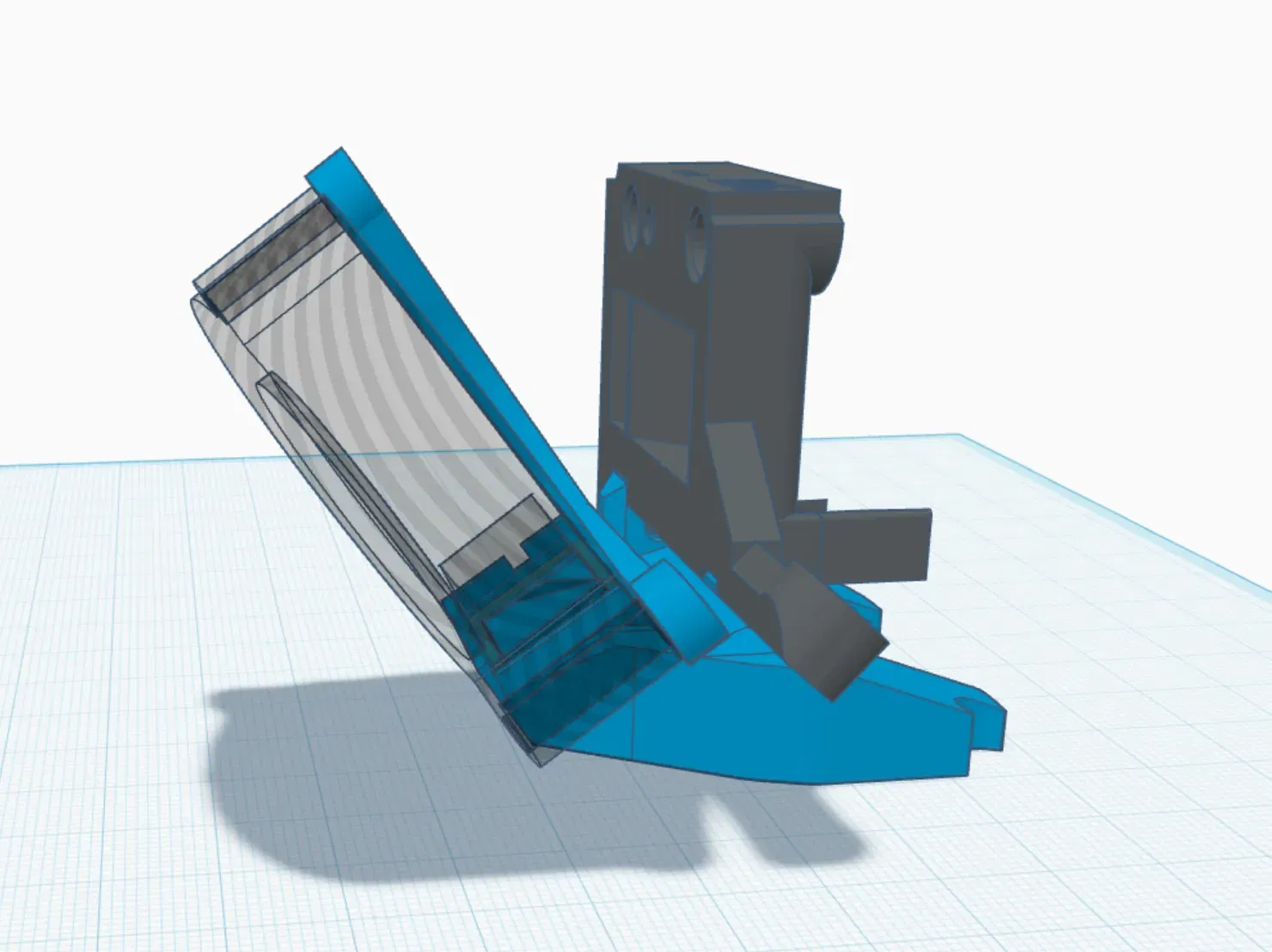

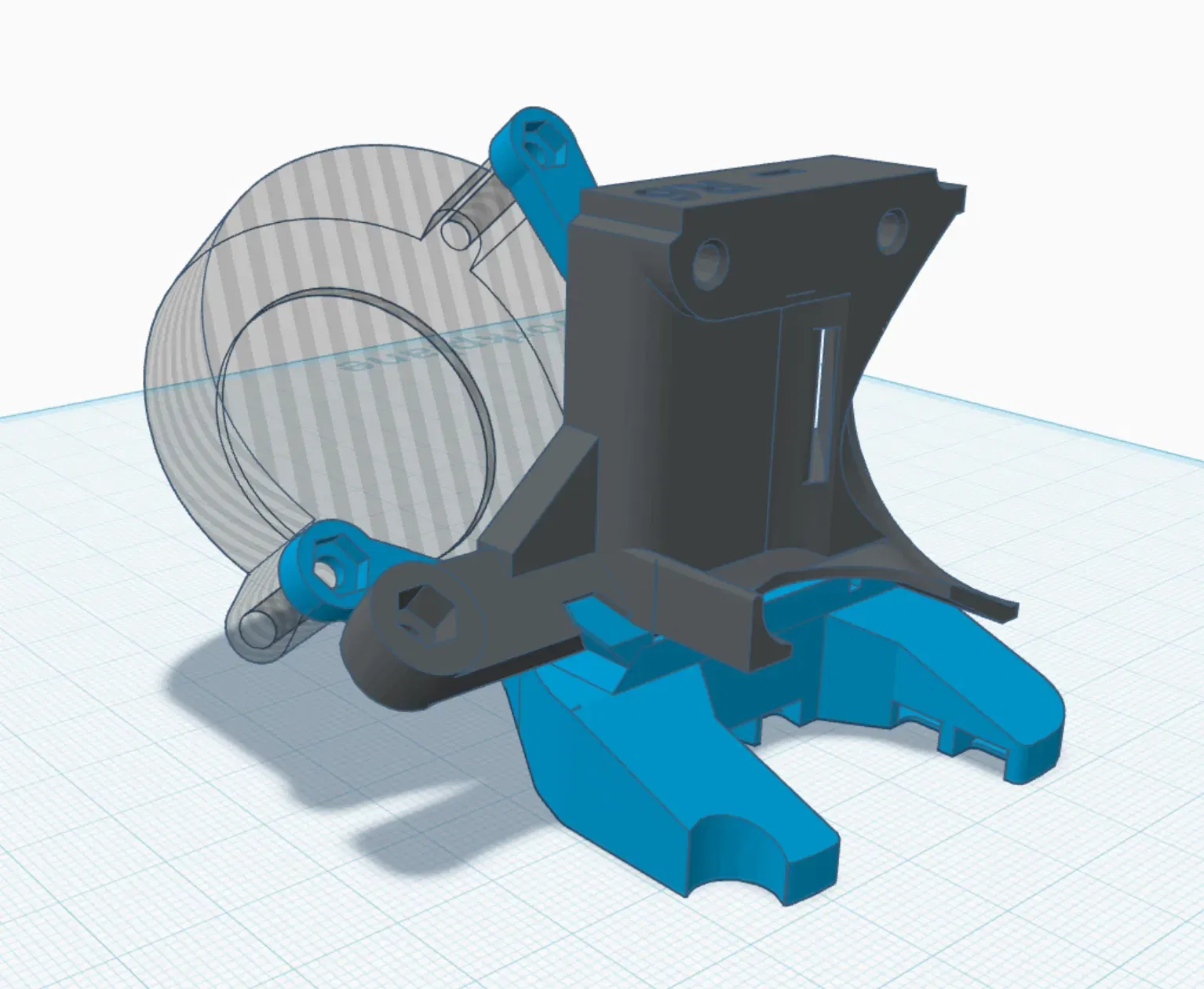

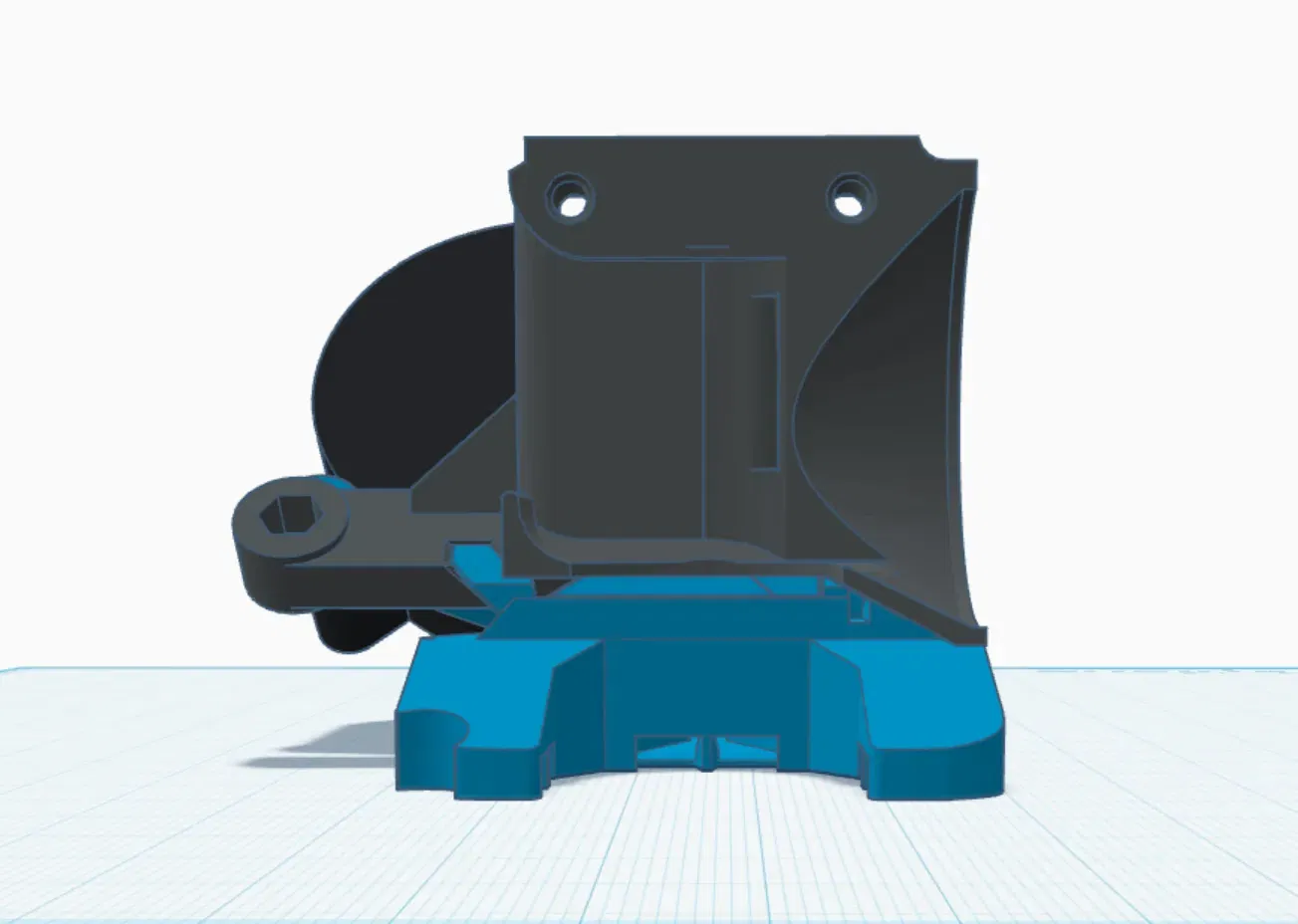

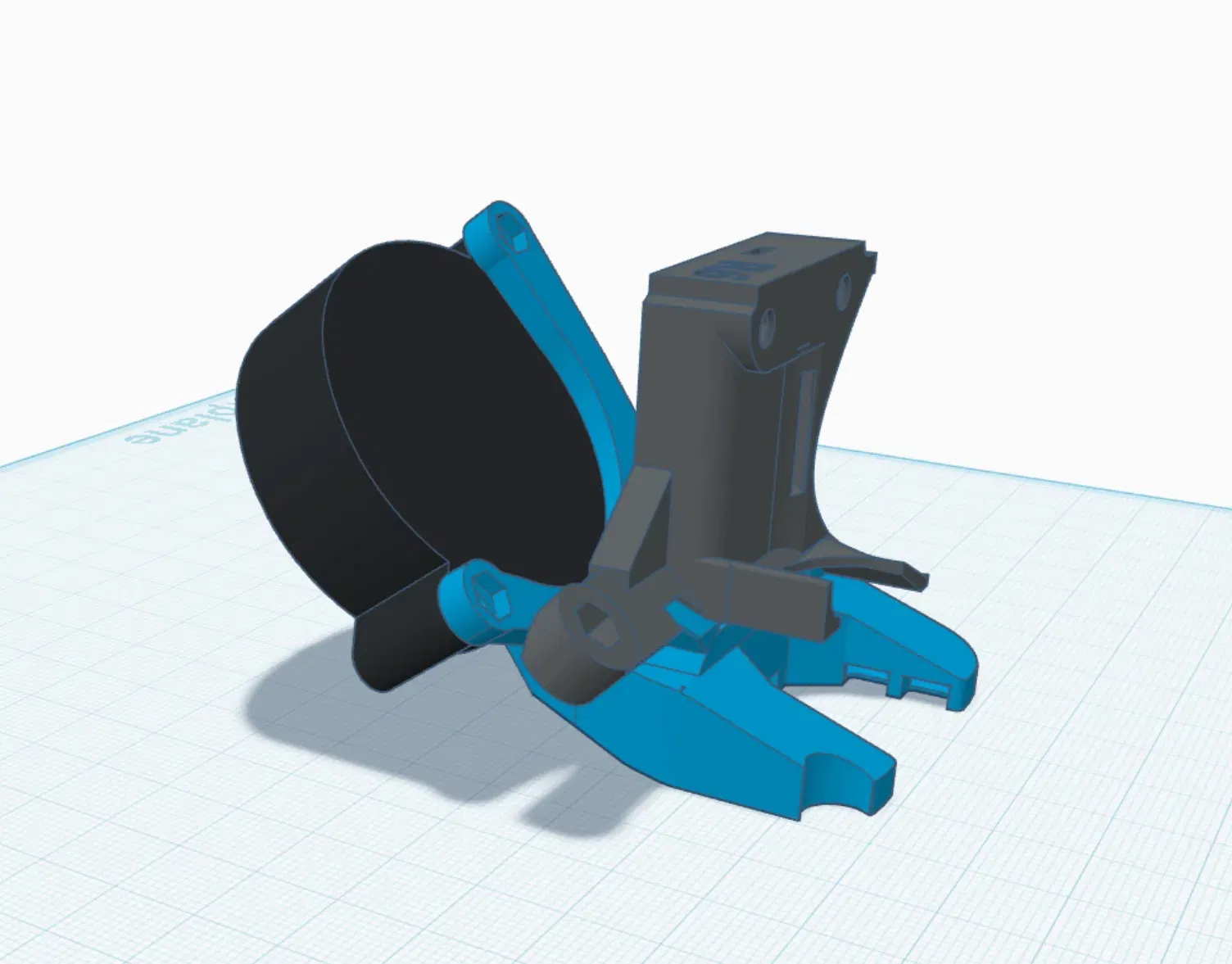

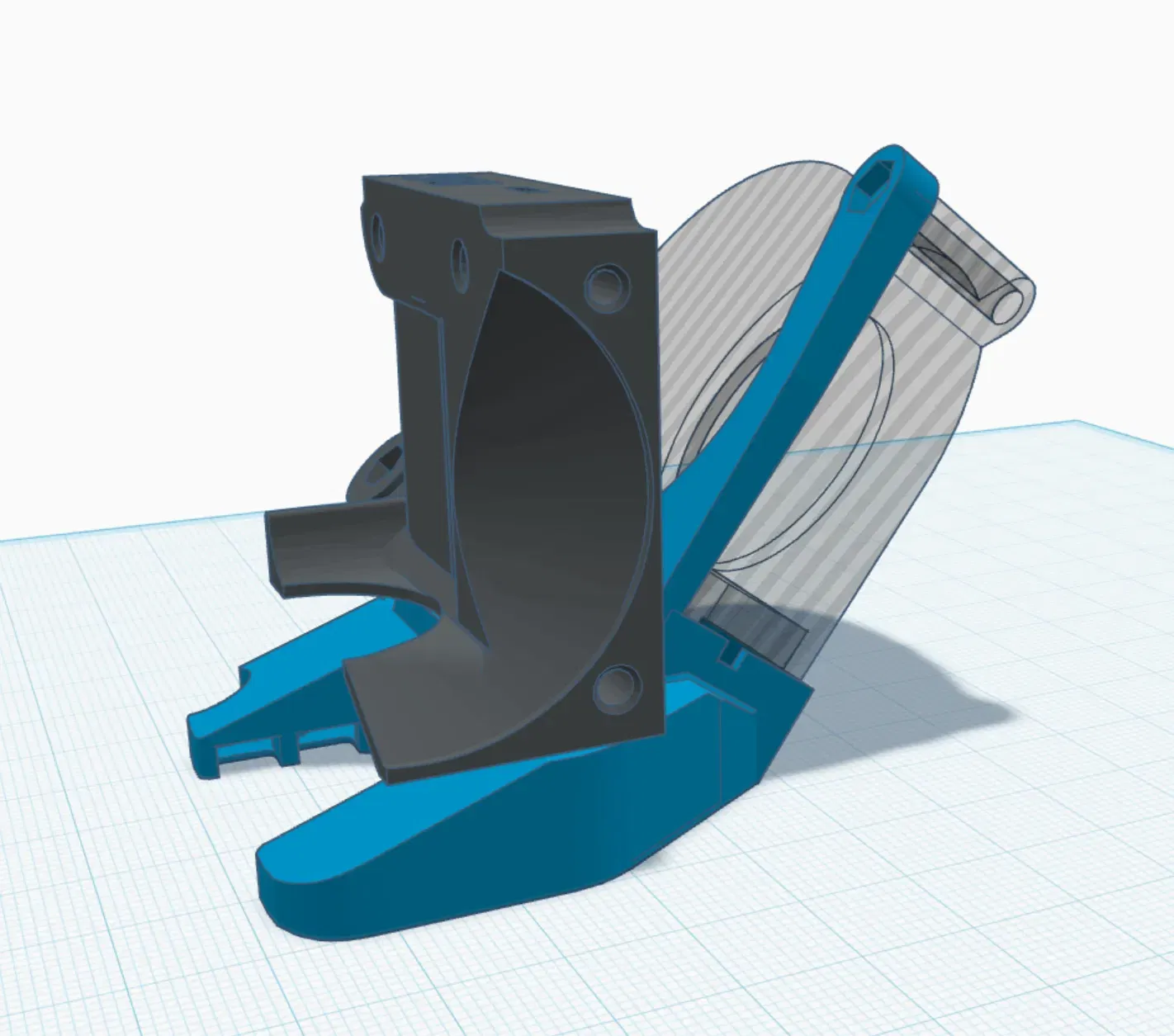

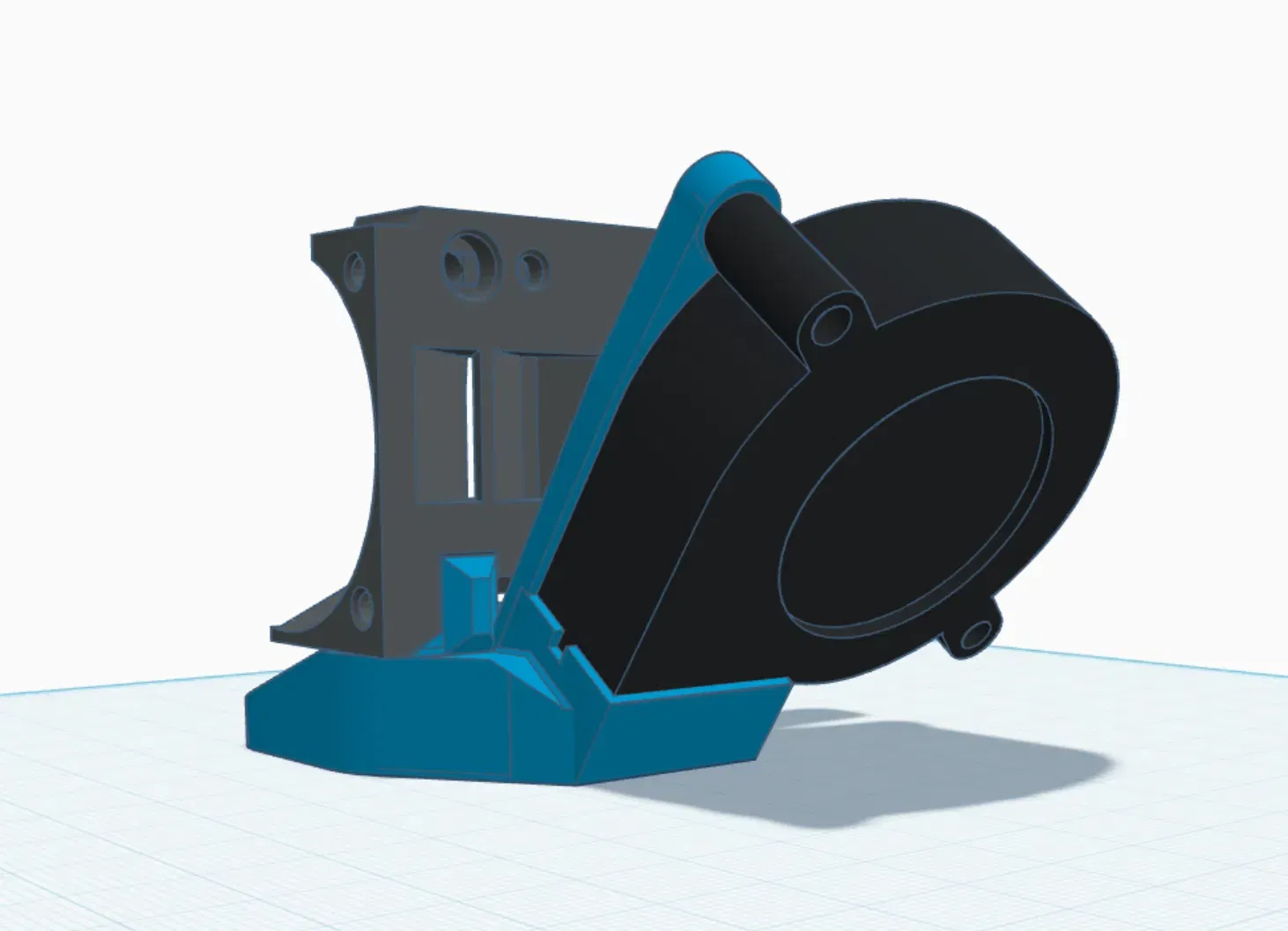

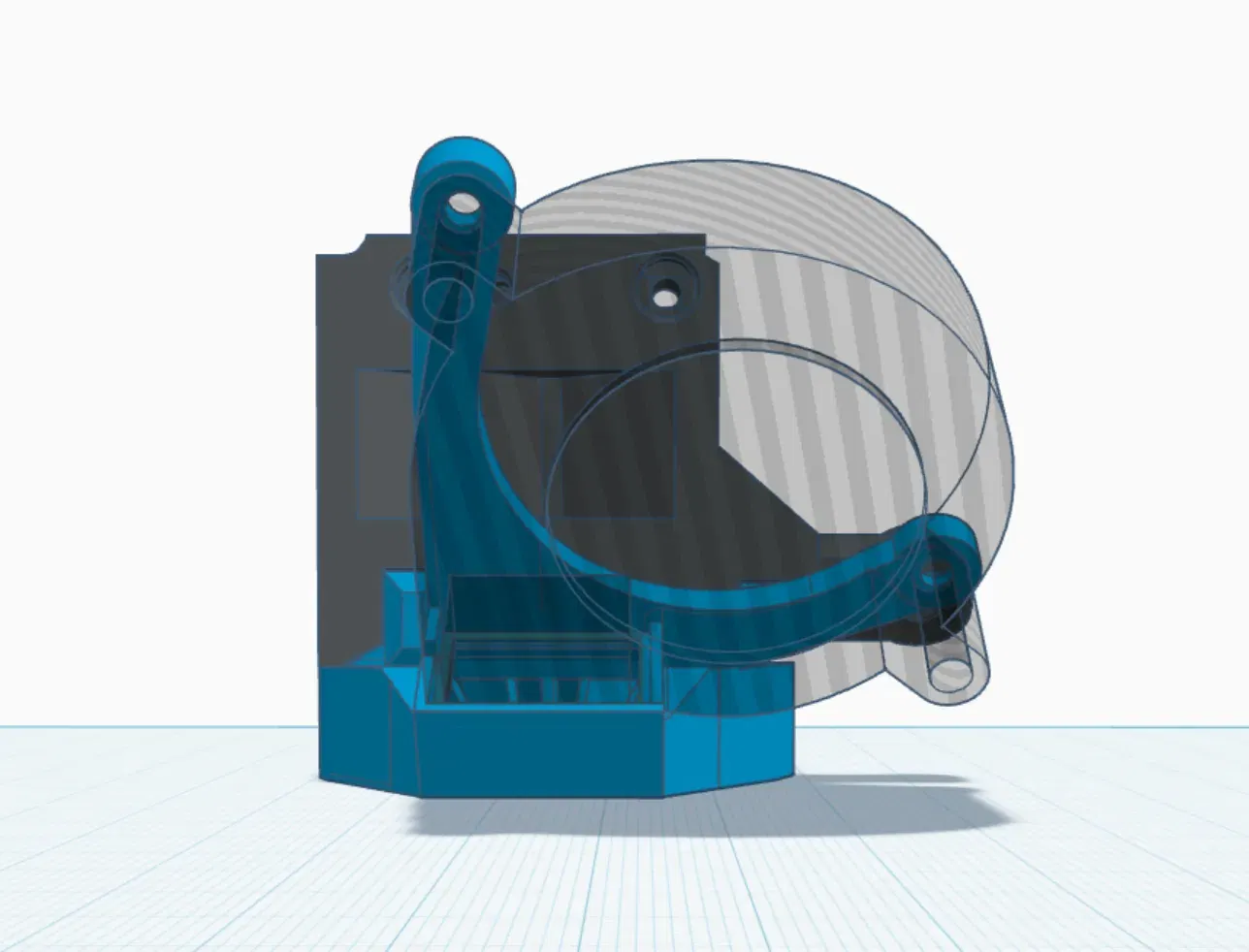

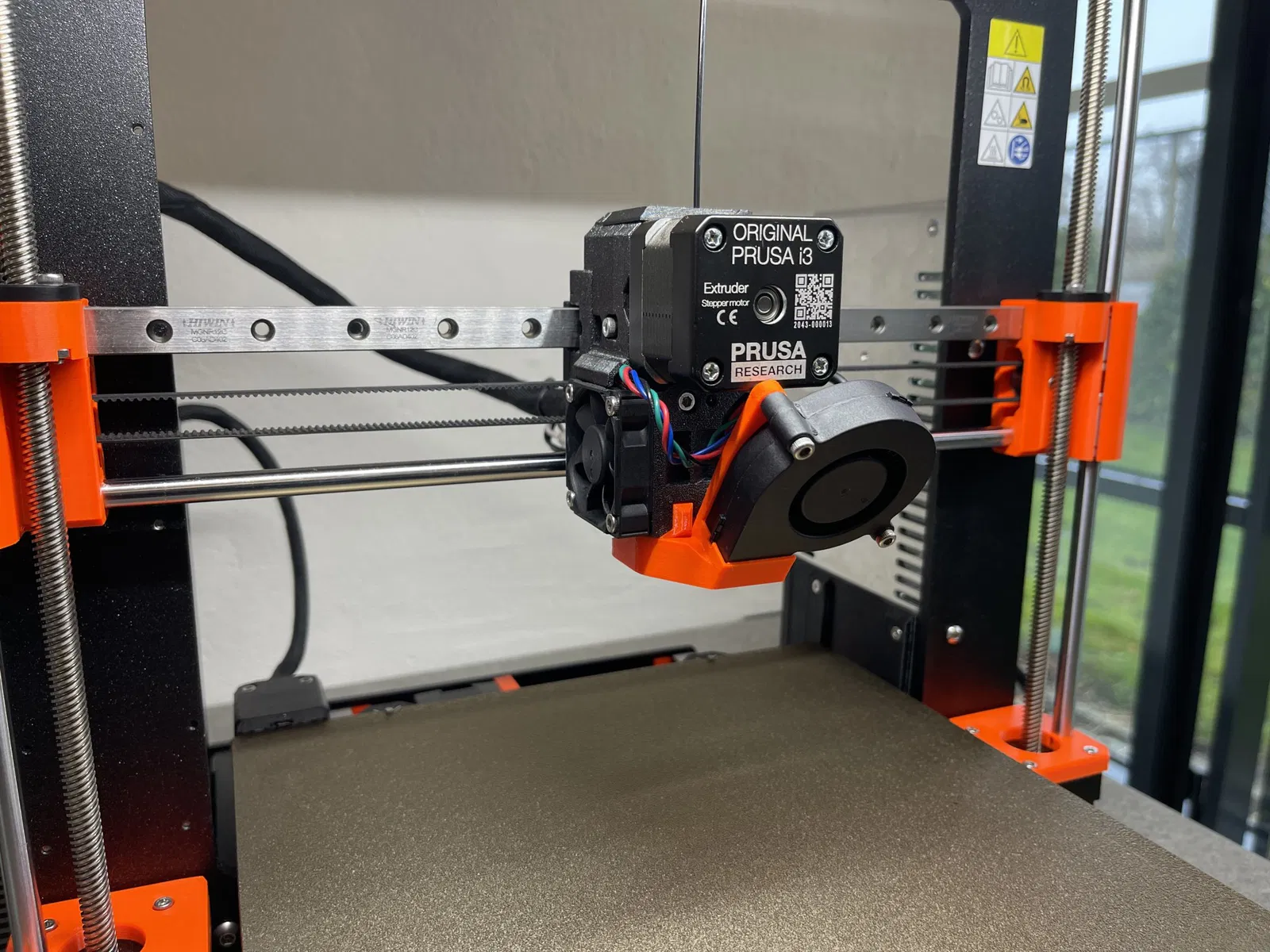

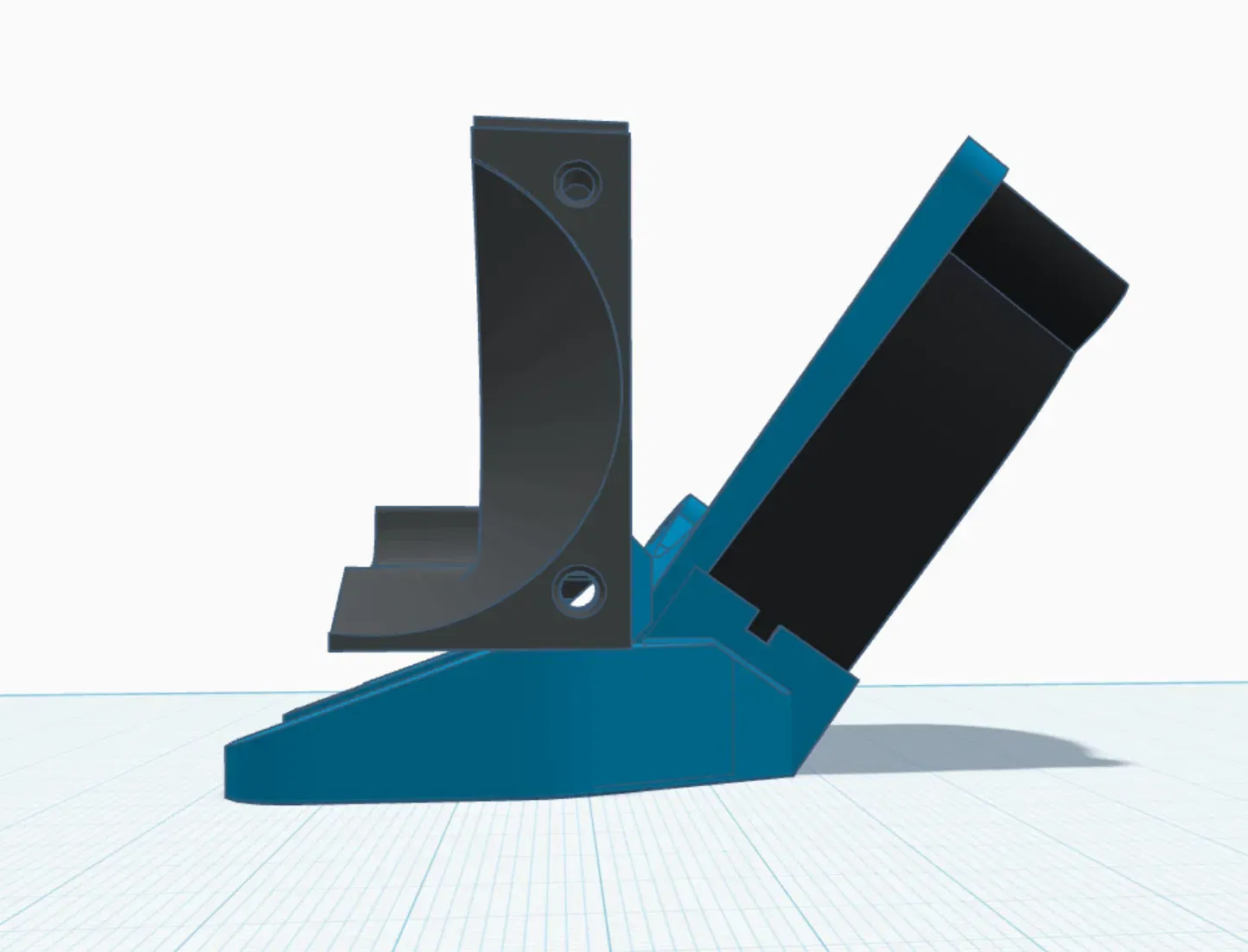

Tôi đã thiết kế lại nó để sử dụng ngàm Prusa, giúp dễ dàng lắp đặt. Ngoài ra, tôi đã tích hợp một giá đỡ để quạt Prusa nguyên bản cho MK3S (quạt 5015) vừa vặn hoàn hảo và có thể bắt vít vào cả hai lỗ.

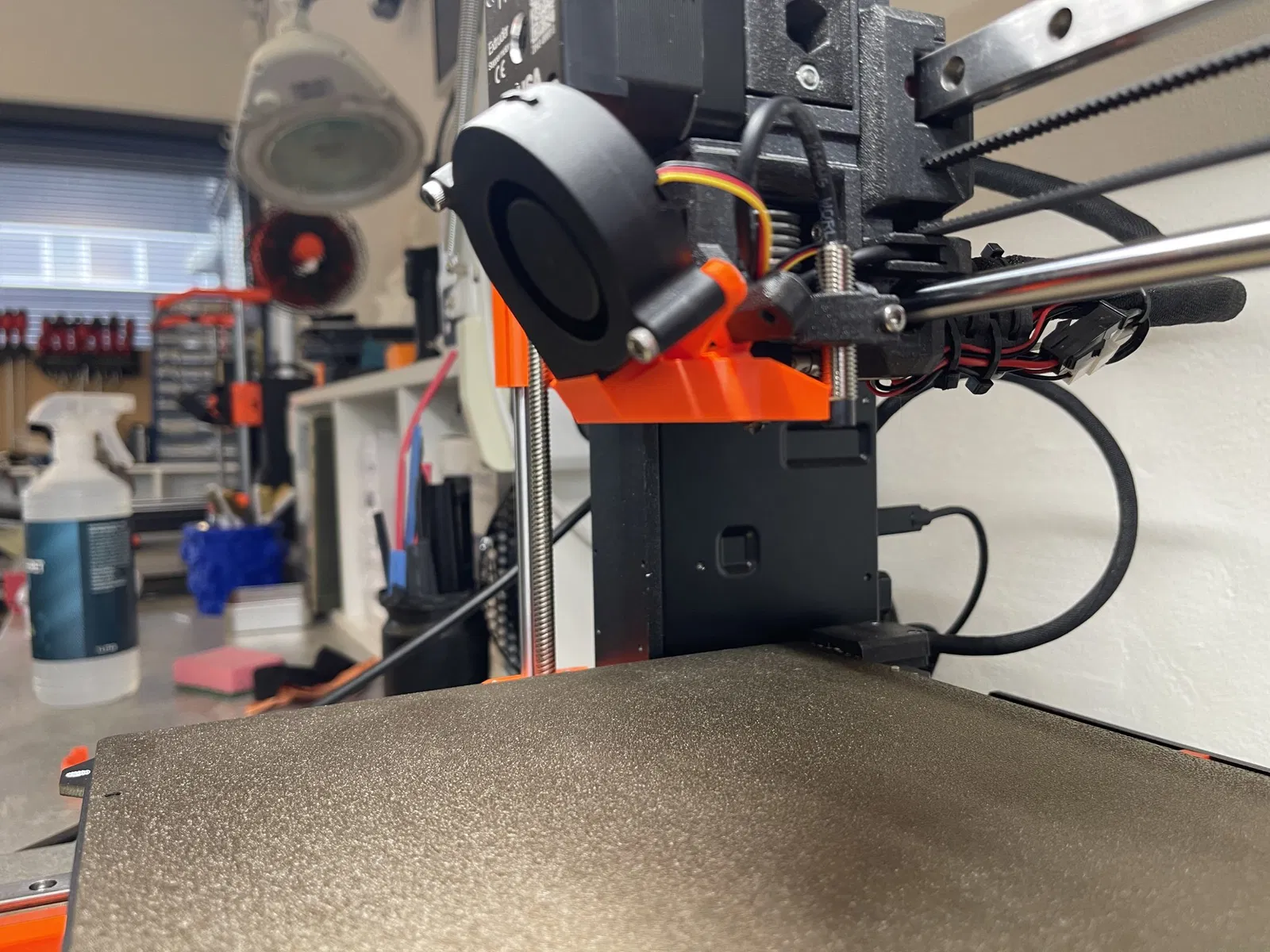

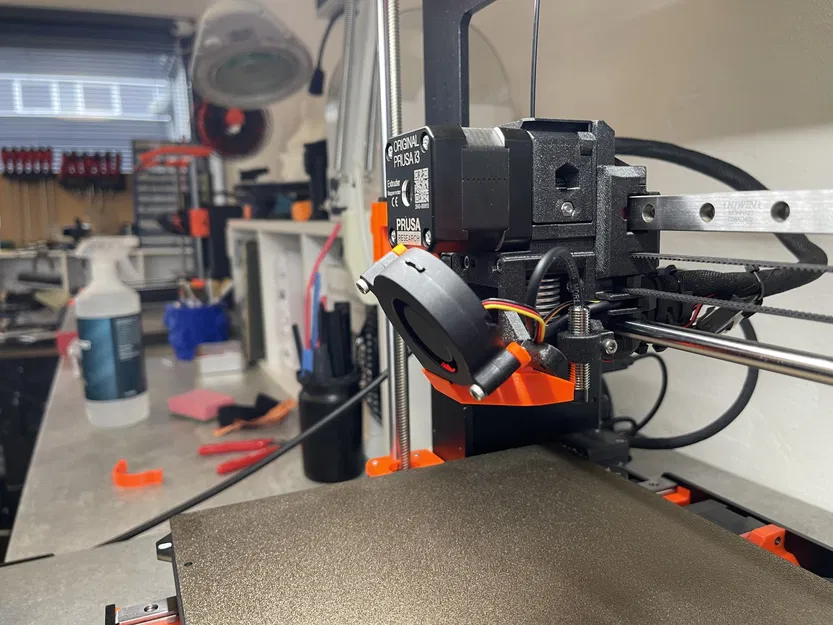

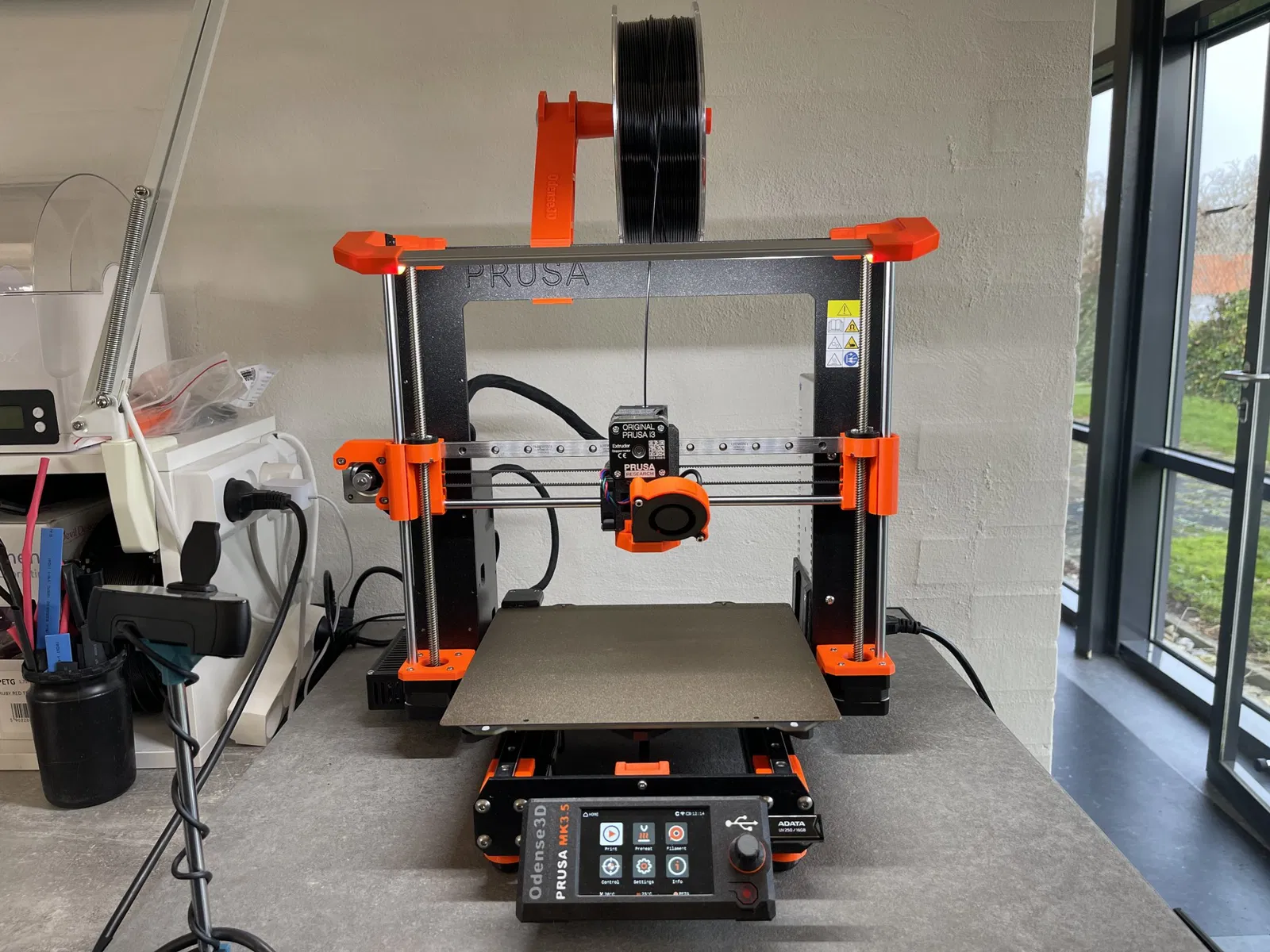

Giờ nó vừa vặn cho MK3.5, MK3S/+, và MK2.5/+.

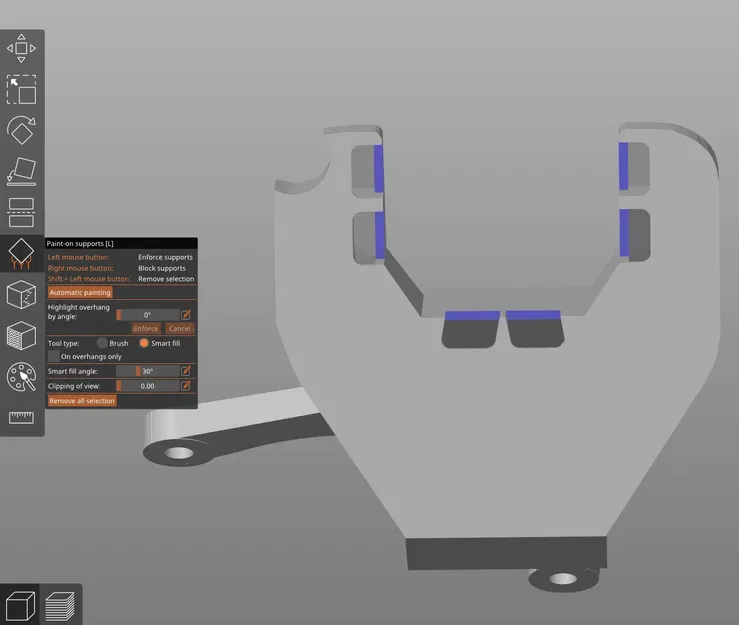

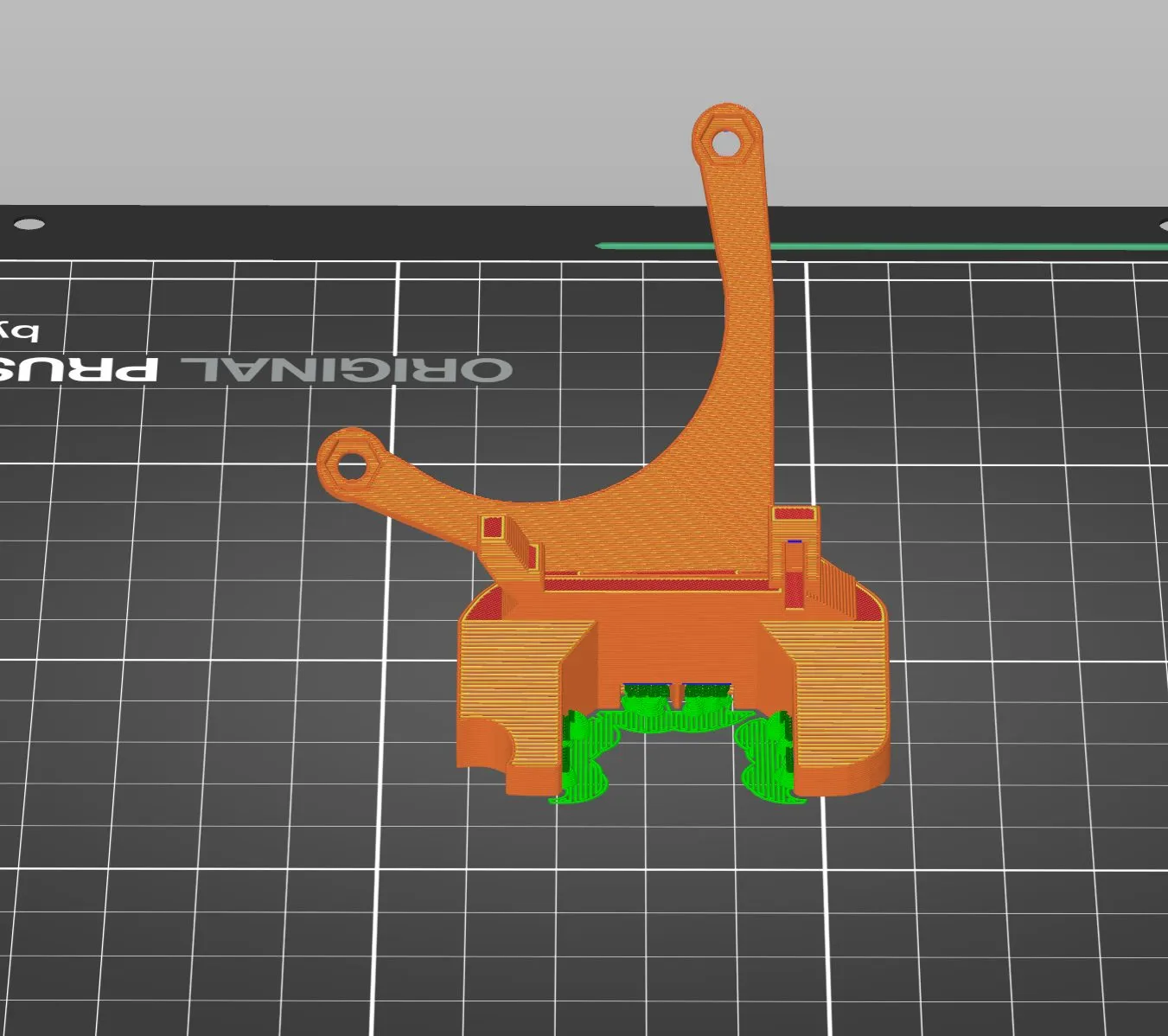

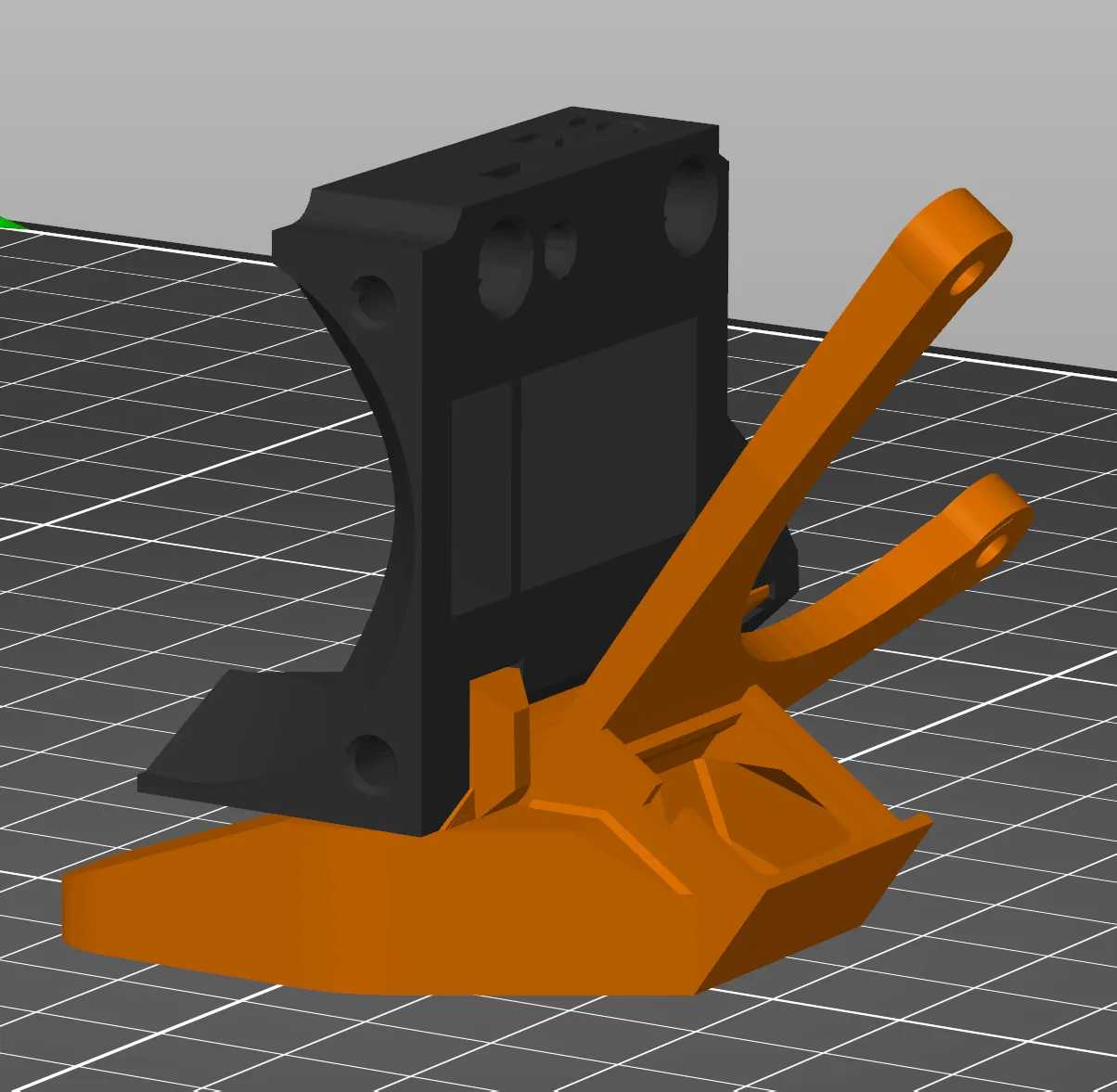

Nó cung cấp khả năng làm mát tối ưu cho bản in 3D, và được in bằng PETG. Bản in chỉ cần đặt như trong ảnh. Tôi đã sử dụng Organic Support trong các lỗ quạt, nơi bạn chỉ chọn cạnh bạn muốn bao gồm. Xem ảnh để tham khảo.

Cài đặt in

• Layer: 0.20 mm
• Filament: PETG / ABS+
• Đầu phun (Nozzle): 0.40 mm
• Infill: 15%
• Viền (Brim): Không
• Hỗ trợ (Support): Chỉ cho các khu vực yêu cầu hỗ trợ

Phụ kiện thêm:

• 2 x bu lông M3x20 mm
• 2 x đai ốc M3

Trân trọng / Leif Lumby Henriksen Odense3D: https://www.facebook.com/groups/2911561982402973

Tiếng Đan Mạch: PRUSA MK3.5 • MK3S/+ • MK2.5/+ Fan Shroud

Jeg har redigeret denne fan duct, som er lavet af RDH CS.

Jeg har tegnet den om, så den bruger Prusa-ophæng, hvilket gør den nem at montere. Desuden har jeg indbygget et beslag, så Prusas originale blæser til MK3S (5015 fan) passer perfekt og kan skrues fast i begge huller.

Den passer nu til MK3.5, MK3S/+ og MK2.5/+.

Den giver optimal køling til 3D-printet, og den er printet i PETG. Printet skal blot placeres som vist på fotoet. Jeg har brugt Organic Support i fanehullerne, hvor man kun vælger den kant, man ønsker at have med. Se fotoet for reference.

Udskriftsindstillinger

• Layer: 0,20 mm
• Filament: PETG / ABS+
• Dyse (Nozzle): 0,40 mm
• Infill: 15%
• Brim: Nej
• Support: Kun for support enforces

Ekstra tilbehør:

• 2 x M3x20 mm bolt
• 2 x M3-møtrik

Hilsen / bedst Regards

Leif Lumby Henriksen Odense3D: https://www.facebook.com/groups/2911561982402973
