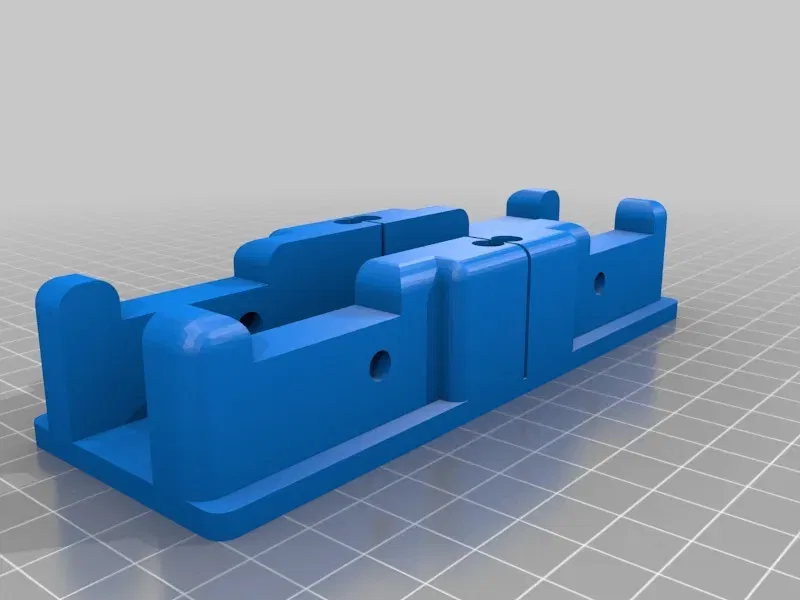

Hộp cắt góc cho thanh nhôm định hình 2020

Hộp cắt góc để cắt thanh nhôm định hình 2020 bằng cưa sắt cầm tay. Sẽ rất hữu ích nếu bạn quên đặt dịch vụ cắt laser nhé:)

Thanh dẫn hướng nên được làm từ ống thép có đường kính 6 mm. Tốt nhất là thép cứng và có thể dùng mũi khoan kim loại làm giải pháp tạm thời.

Có hai phiên bản thanh dẫn hướng:

• thanh dẫn hướng hình trụ trơn, ví dụ: có thể dùng mũi khoan làm giải pháp tạm thời
• hình trụ có vát cạnh (xem các tệp có tiền tố "_cylinder"). Tốt hơn một chút vì tăng bề mặt tiếp xúc.

Có 2 kích cỡ cho các bộ phận in được:

• 140 mm - kích thước mặc định để kẹp tiện hơn, ví dụ dùng kẹp mộc
• 110 mm - phiên bản cho bàn in nhỏ (kích thước thân thiện với Voron 0.2)

Cuối cùng, phần đế có lỗ để bắt vít, đây có thể là lựa chọn tốt hơn để cố định hộp cắt góc vào bề mặt làm việc.

Lịch sử thay đổi

v2:

• Thêm phiên bản 110 mm
• và lỗ bắt vít

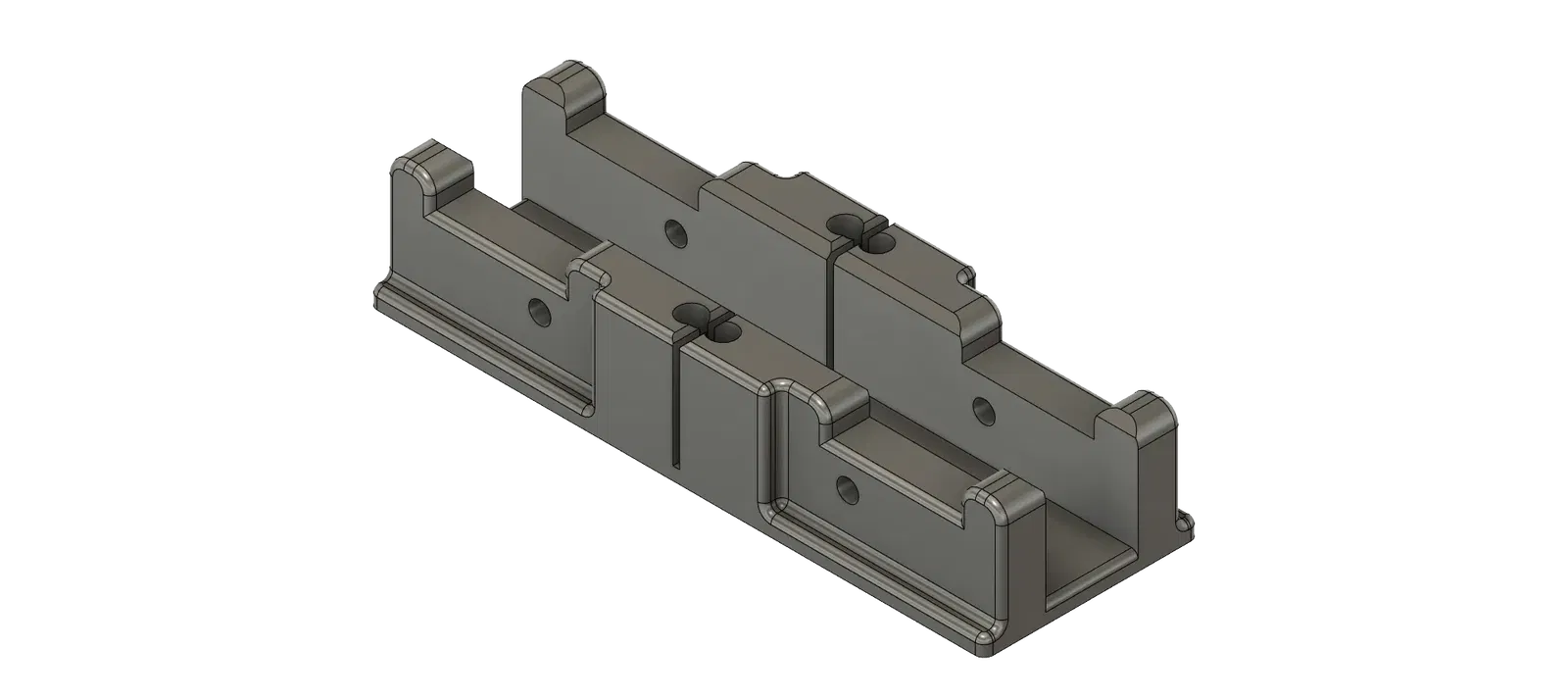

• Di chuyển mô hình nguồn sang thiết kế Fusion360
