Voron 2.4 Z Chain Transpose
Bộ chuyển đổi dây xích Z cho Voron 2.4, đặt dây xích bên dưới khung cổng để tránh bị vướng. Sử dụng dây xích X/Y hiện có, phù hợp với bộ định vị lại đầu cuối Y và thêm các điểm buộc dây zip-tie để có đường đi cáp gọn gàng.
Mô tả
Mô tả:

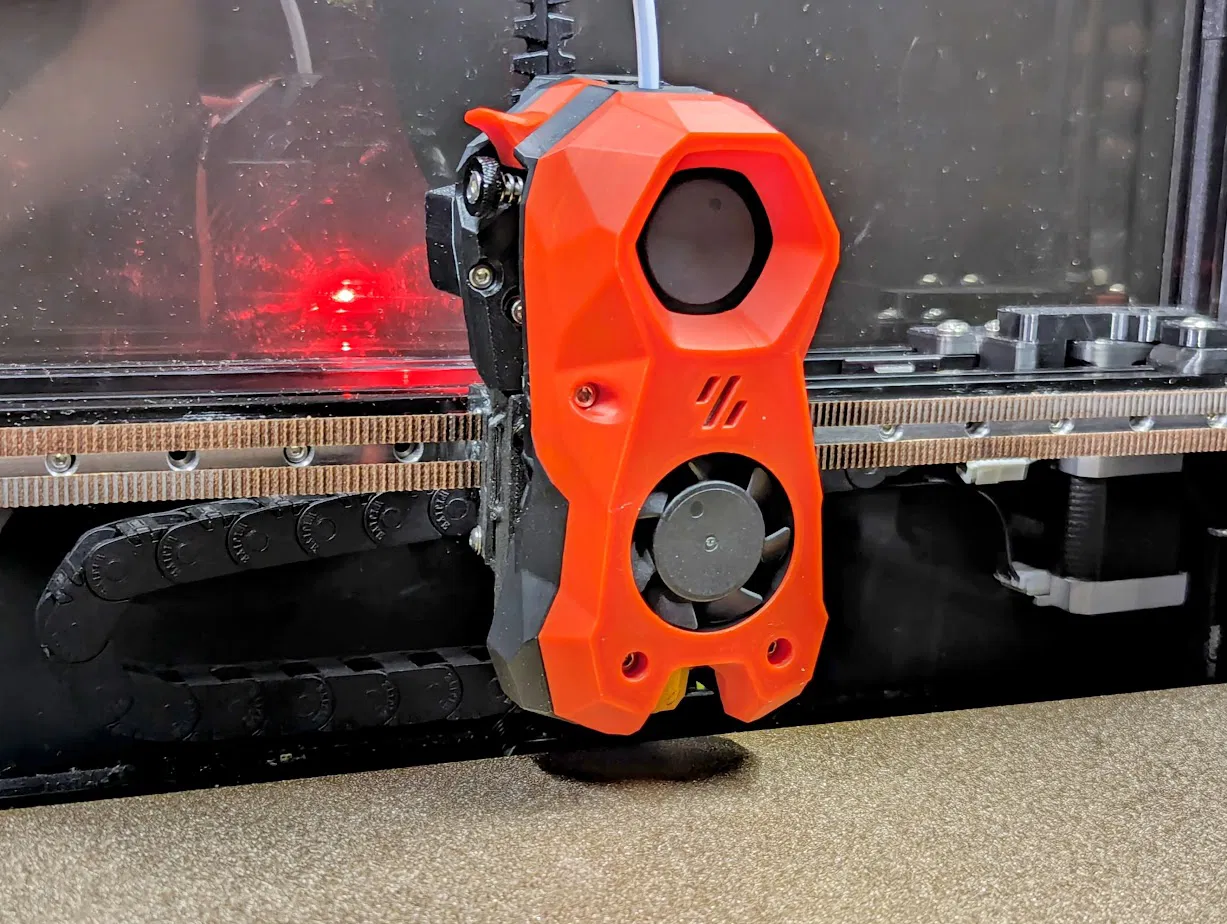

Chiếc Voron 2.4 của tôi sử dụng bo mạch đầu cuối Nighthawk SB. Do độ dày của cáp và hướng đi ra khỏi bo mạch, vòng lặp từ bo mạch đến bộ giảm căng dưới cùng cần phải uốn cong khá chặt hoặc có thêm không gian để di chuyển thoải mái gần phía sau của khung cổng.

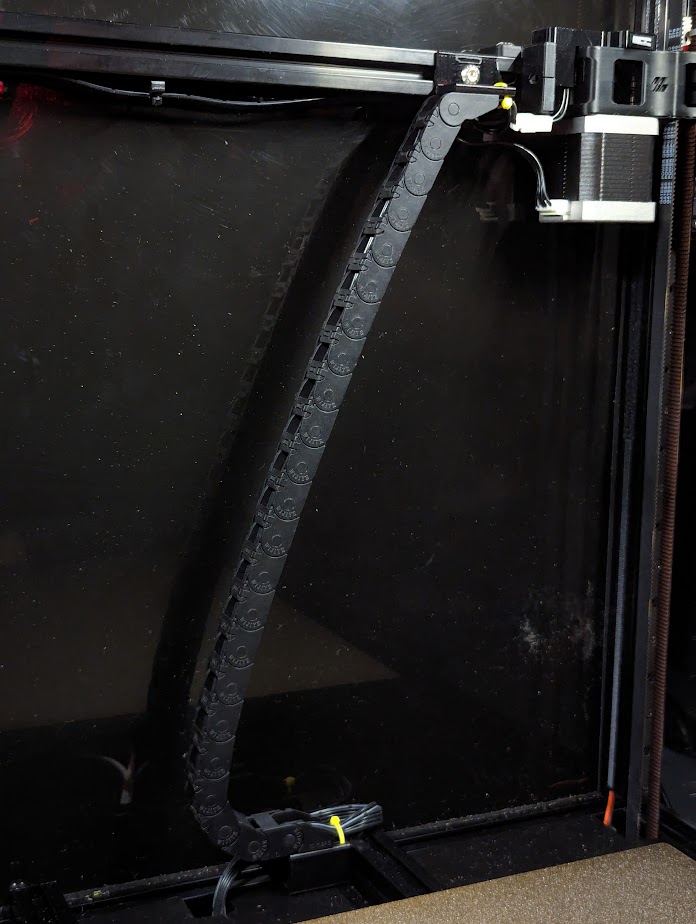

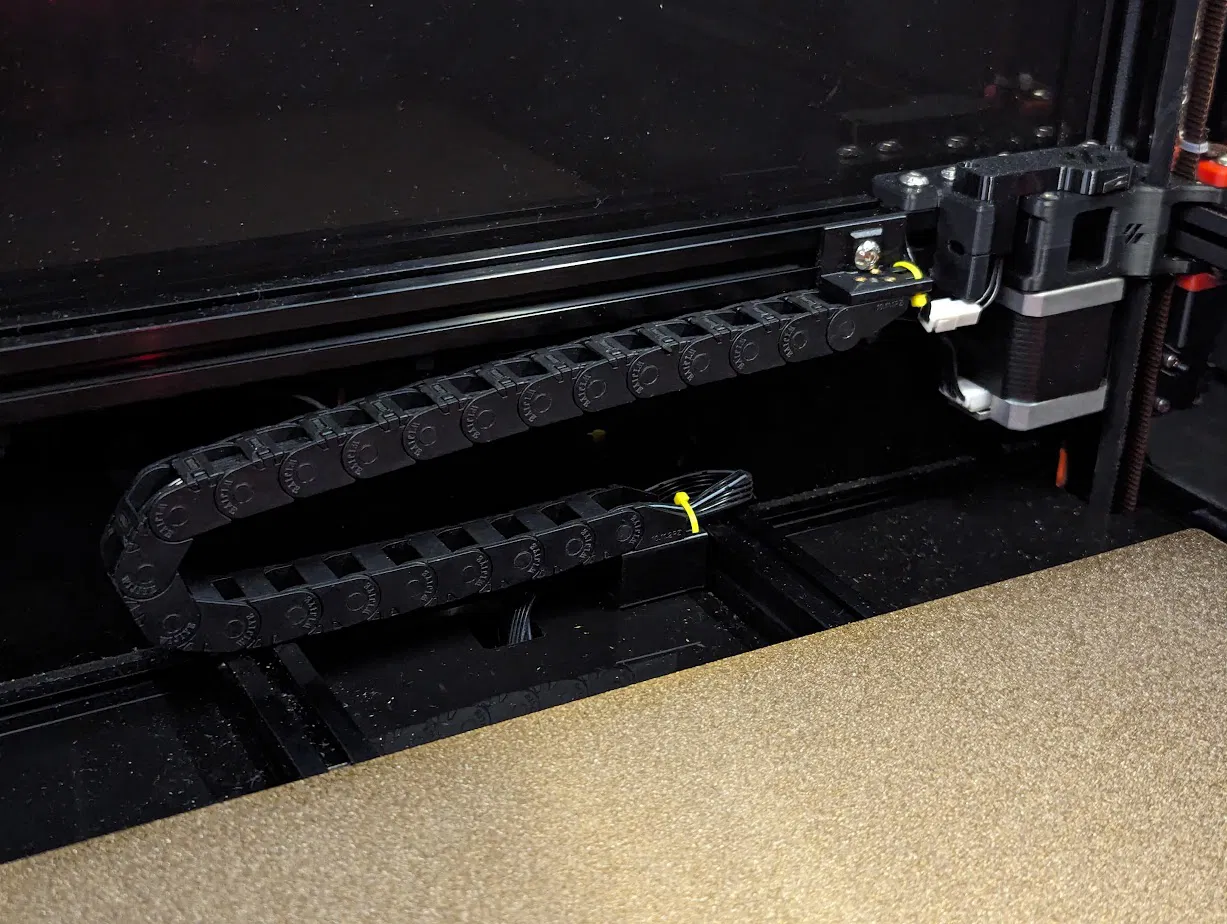

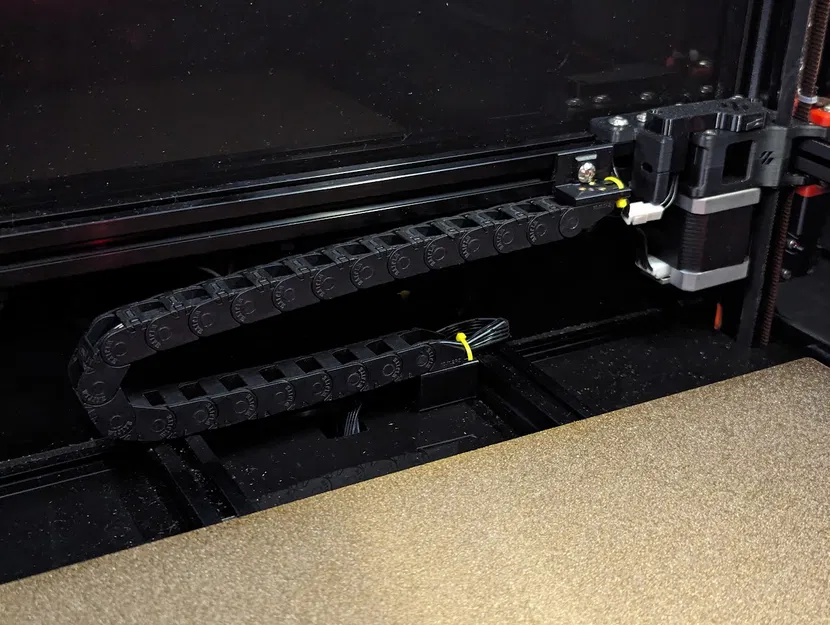

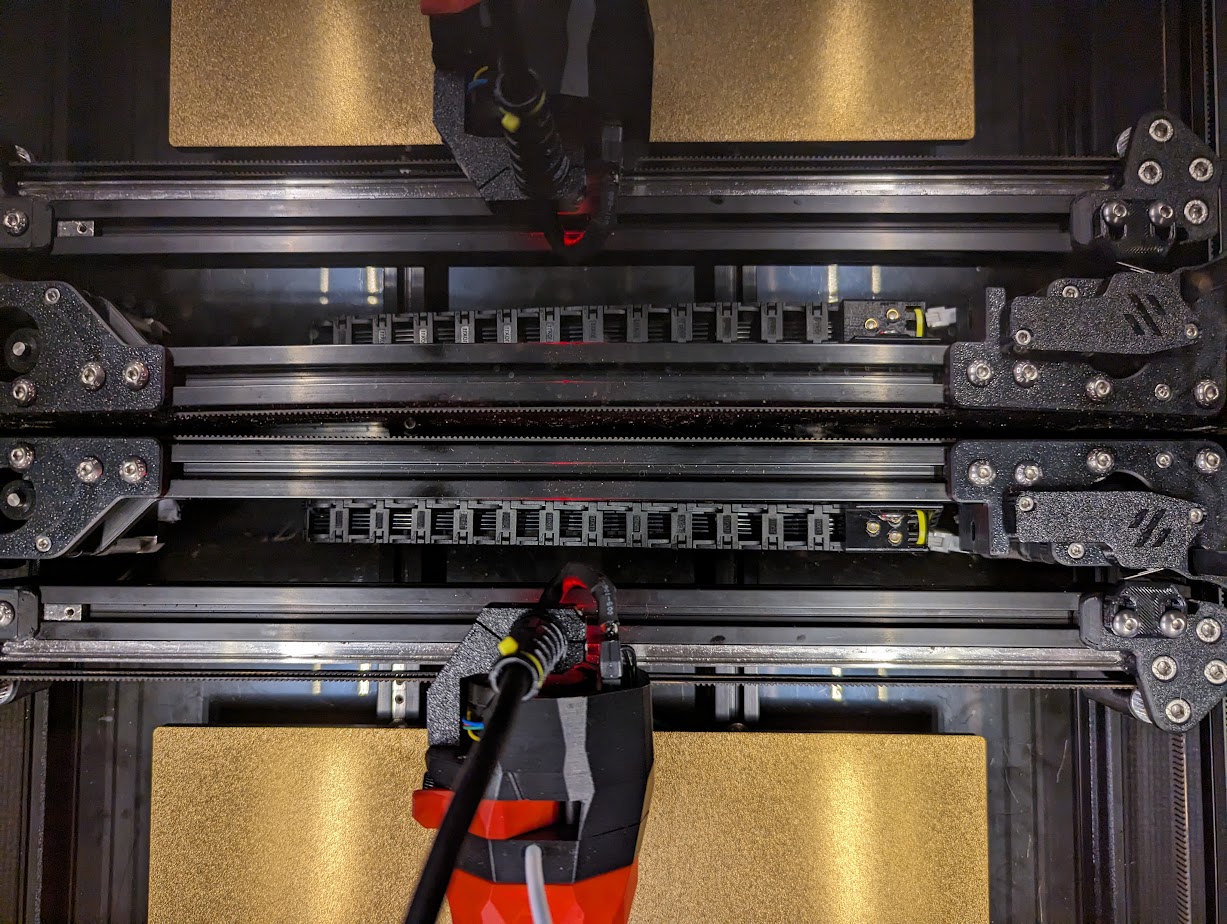

Giá đỡ chuyển đổi Z-chain này di chuyển dây xích Z xuống dưới khung cổng, giữ cho nó không bị vướng vào vòng lặp cáp. Nó khác với các mẫu khác ở chỗ đặt dây xích phía trước dầm khung cổng và thêm các điểm buộc dây zip-tie. Điều này cho phép một đường đi cáp rất gọn gàng đến bộ định vị lại đầu cuối Y của tôi và giữ cho dây xích không chạy trên dây điện của động cơ A/B.
Các bộ phận:
Nếu bạn đang thực hiện việc định vị lại đầu cuối và xây dựng lại dây xích X và Y cho bộ phận này, bạn sẽ có tất cả các bộ phận cần thiết. Số lượng là dành cho dây xích cáp thông thường (tối đa)
- Dây xích cáp Voron X/Y (igus hoặc thông thường)
- 6x M3x5x4 (tiêu chuẩn Voron) ren nhiệt
- 6x vít đầu phẳng M3x6
- 2x vít đầu nút M5x10
- 2x T nut ren lăn
- 2x dây zip-tie
Cài đặt In:
Đầu phun 0.4 mm, các đường lớp 0.2 mm, mật độ điền 40% Cập nhật:
14-02-2024 - sửa đường kính lỗ ren nhiệt (4.5 → 4.7 mm)
