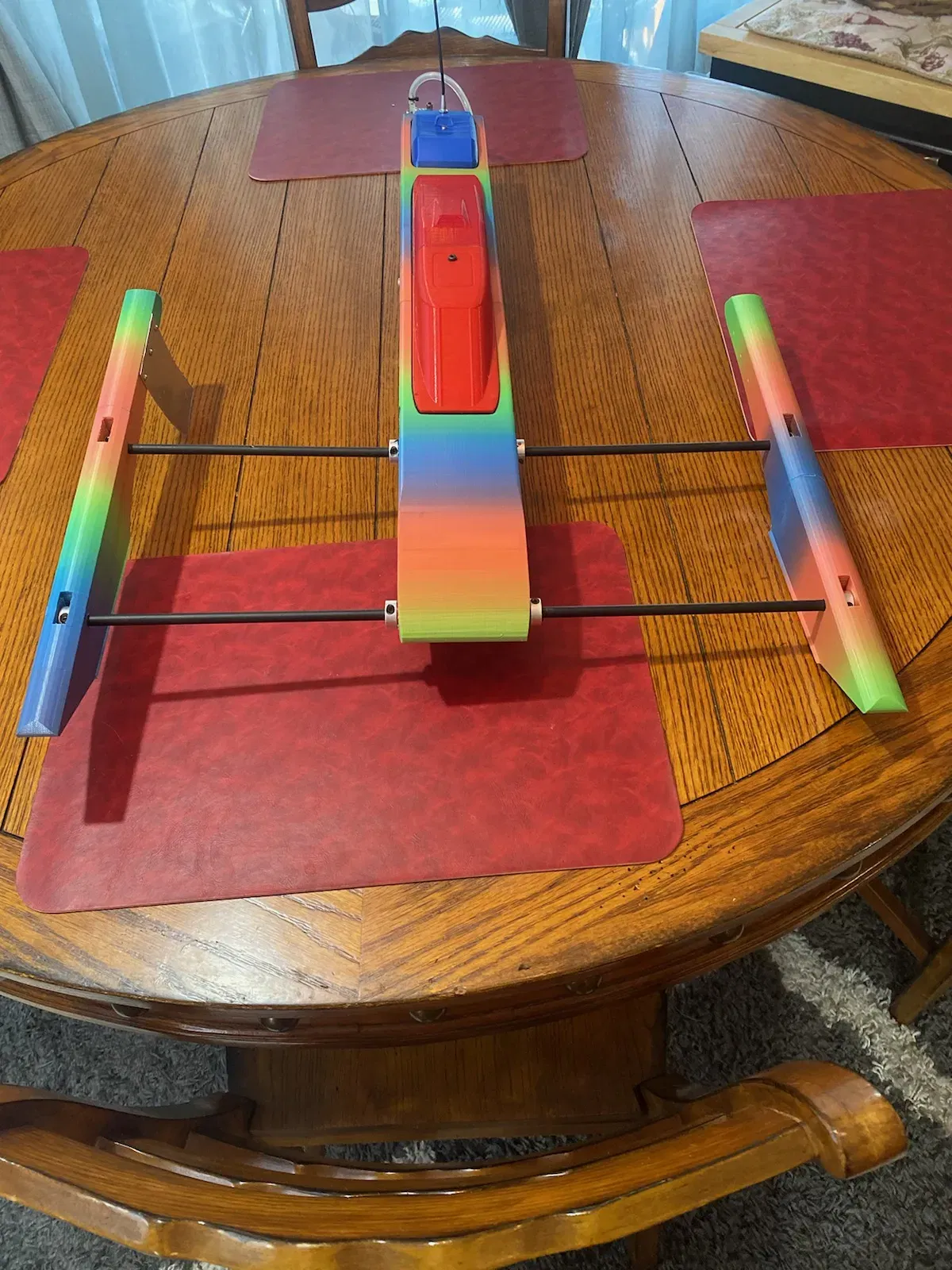

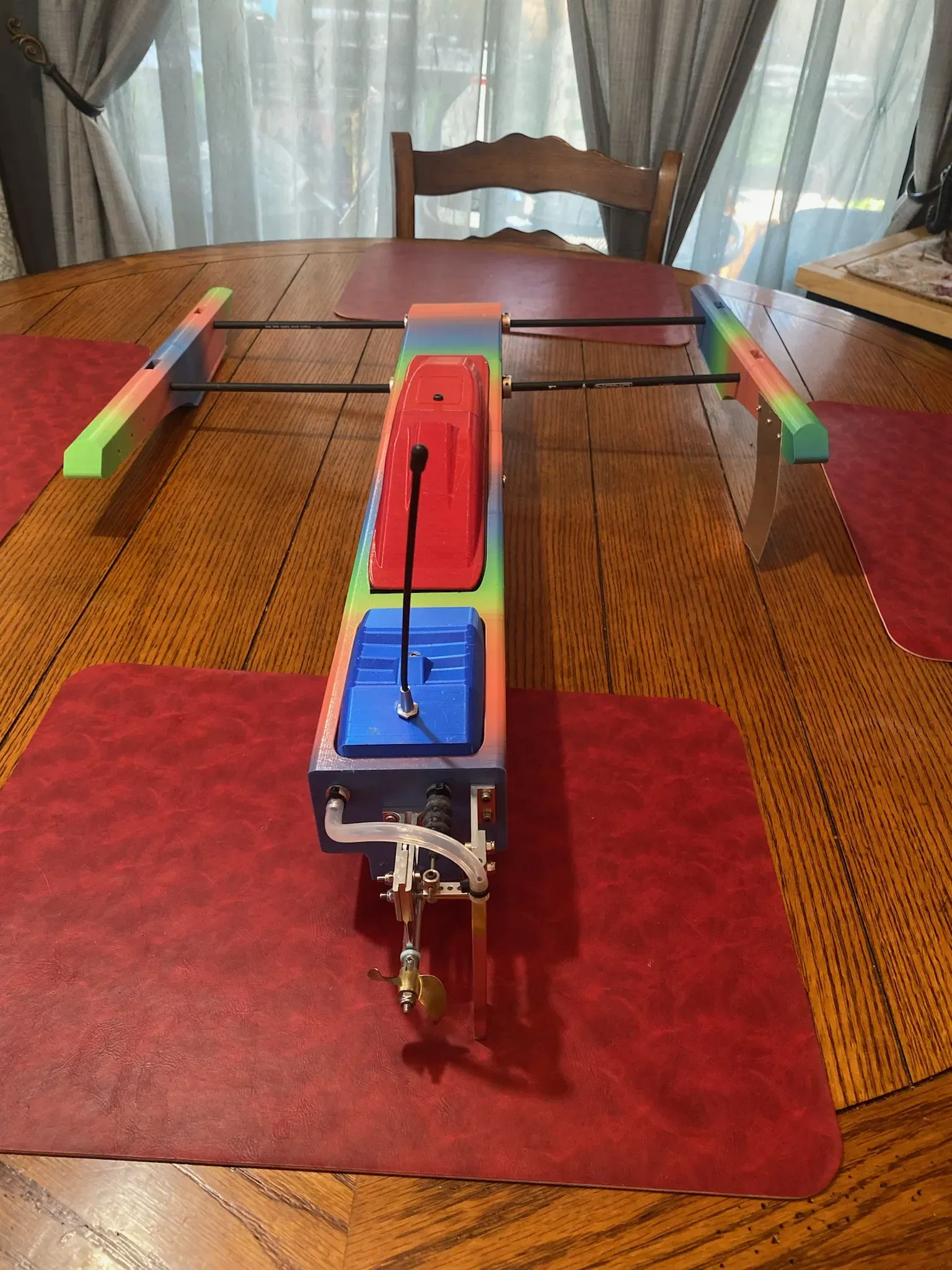

Thuyền P9 Rigger Rc Boat

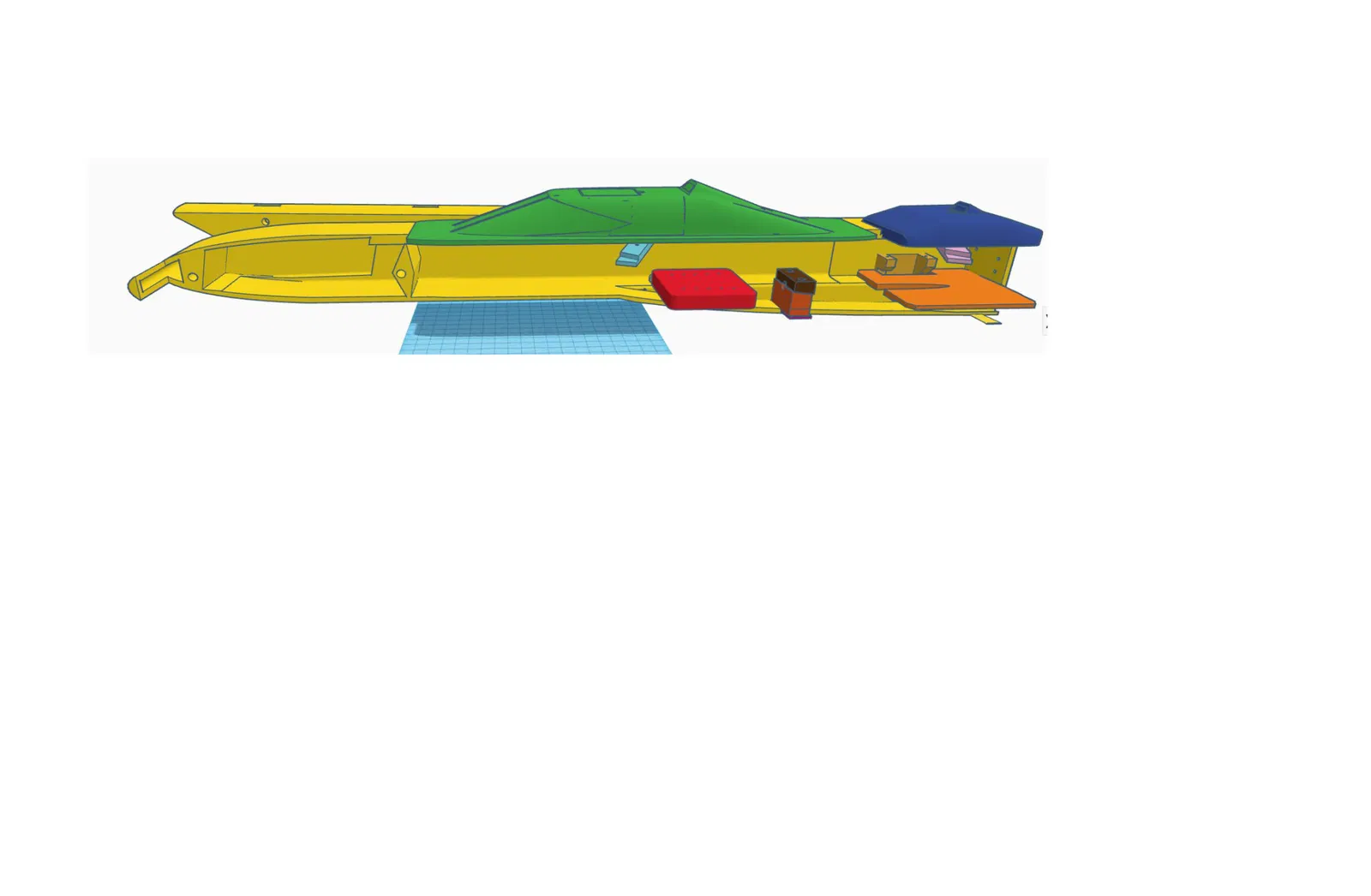

CÁI THUYỀN NÀY CÓ MỘT NGĂN Ở PHÍA TRƯỚC ĐỂ GIỮ KHÔNG KHÍ VÀO VÀ NƯỚC RA NGOÀI. Cái này đã được thử nghiệm với pin 4 Cell 4000Ma và thuyền không bị chìm. FYI: Tháo cửa sau ra và cho thuyền chạy xuống hồ cho đến khi nó đầy nước. Phần phao nổi và 6 inch mũi thuyền vẫn ở trên mặt nước.

PIN TỐI ĐA LÀ 4 CELL trừ khi in thân thuyền 6 cell. Thân thuyền 6 cell nặng hơn và mất nhiều thời gian hơn để nổi lên.

Loại 6 cell phải được làm bằng sợi PTEG hoặc sợi dây.

Cánh lái (Turn fin) rất quan trọng trên thuyền này.

Thiết kế để sử dụng mũi tên 7.8MM cắt xuống còn 533mm (21”)

Lắp ráp thuyền bằng keo CA loại trung bình hoặc đặc.

Hình dưới đây là khuôn mẫu cánh lái rẽ phải để chế tạo từ nhôm hoặc kim loại dày 0.8mm.

Thân và chụp đèn có lỗ định vị 2mm để dễ lắp ráp. Tôi dùng sợi carbon làm chốt nối nhưng bất cứ thứ gì từ dây đàn piano đến gỗ đều có thể dùng được.

Phao nổi có hai lỗ định vị 5mm, dài 47mm và 200mm. Lỗ 5mm X 127mm là lỗ gia cố.

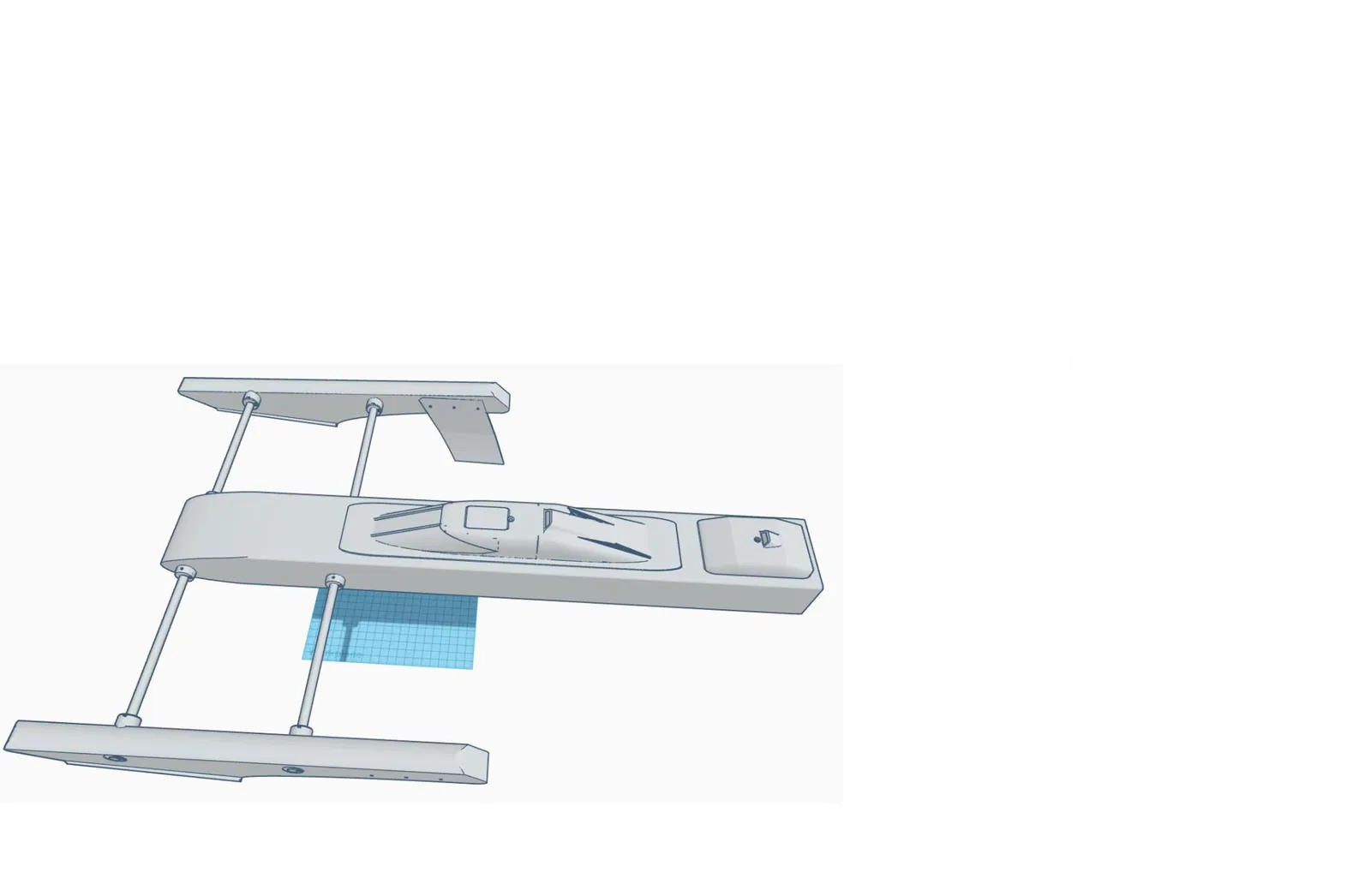

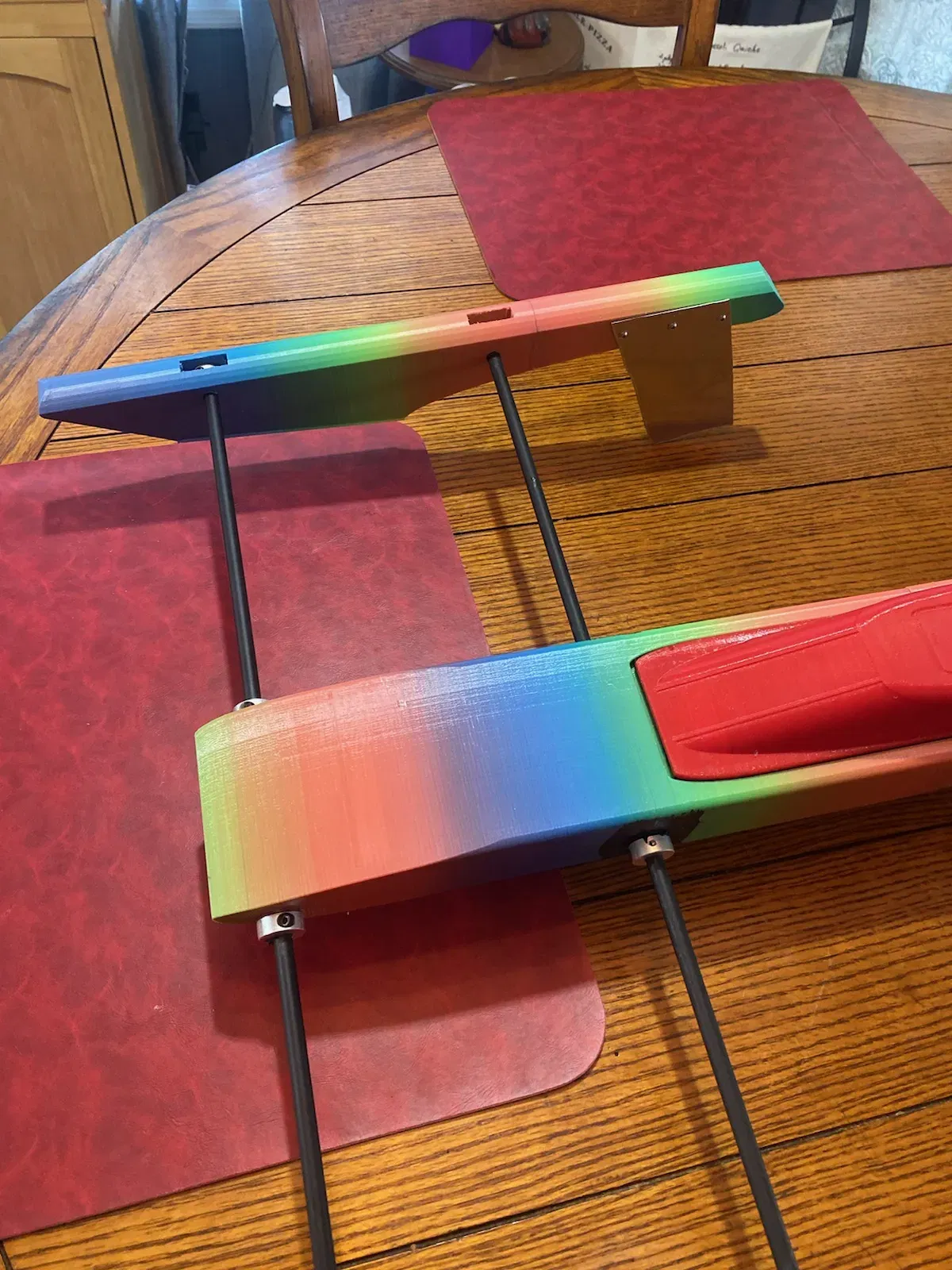

Phao nổi 3 mảnh sử dụng thanh carbon 100mm x 5mm để tăng cường độ bền.

Cài đặt in

• Thương hiệu máy in:

  Sovol

• Máy in:

  SV07 Plus

• Rafts:

  Không

• Supports:

  Có

• Độ phân giải:

  1.2mm

• Infill:

  20% cho thân chính và phao nổi.

Thương hiệu filament:

Ender và Creality

PLA+ và PTEG

Filament PETG Creality:

• P9 Rigger Aft Floor
• P9_Front_Hatch_Holdown
• P9_Insert_Body_078cm_Id
• P9_Insert_Rigger_078cm_Id
• P9_Rear_Hatch_Holdown
• P9_Rigger_Right_Turn_Fin
• P9_Rigger_Motor_Mount

Filament Ender PLA Pro, Creality PLA+: Các tệp còn lại

Lắp ráp với các bộ phận mua từ Amazon.

Trục mũi tên: -- Mũi tên carbon săn bắn với đầu mũi 100 Grain và đầu mũi có thể tháo rời cho tập bắn cung vòm, cung recurve & truyền thống. https://www.amazon.com/dp/B08SVN669S/?coliid=I1N3ZPFM4WJX57&colid=DJP3R8RK3JL0&ref_=list_c_wl_lv_ov_lig_dp_it&th=1

ESC: -- FLYCOLOR 150A ESC 2-6S Bộ điều khiển tốc độ điện tử không chổi than chống nước với BEC 5.5V/5A và đầu nối chuối XT90 6.0mm cho thuyền RC mô hình.

https://www.Amazon.com:FLYCOLOR 150A ESC 2-6S Waterproof Brushless Electronic Speed Controller with 5.5V/5A BEC and XT90 6.0mm Banana Head Connector for Model Ship RC Boat : Toys & Games

Bộ lập trình ESC: -- Thẻ lập trình Flycolor Goolsky cho ESC Thuyền RC Bộ điều khiển tốc độ điện tử.

https://www.Amazon.com:Goolsky Flycolor Programing Card for RC Boats ESC Electronic Speed Controller : Toys & Games

Phụ kiện: -- Vòi phun nước thuyền RC Vòi thoát nước M6 để làm mát động cơ

https://www.Amazon.com:2pcs RC Boat Water Nipple Water Outlet Nozzle M6 for Motor Cooling : Toys & Games

Khớp nối động cơ: -- 2Pack Vgoohobby CNC Thép không gỉ Khớp nối linh hoạt cho trục flex RC Khóa trục động cơ linh hoạt cho thuyền RC DIY (5mm đến 4mm)

https://www.Amazon.com: 2Pack Vgoohobby CNC Stainless Steel RC Flex Collet Coupler Flexible Coupling Motor Shaft Locker for DIY RC Boat Submarine (5mm to 4mm) : Toys & Games

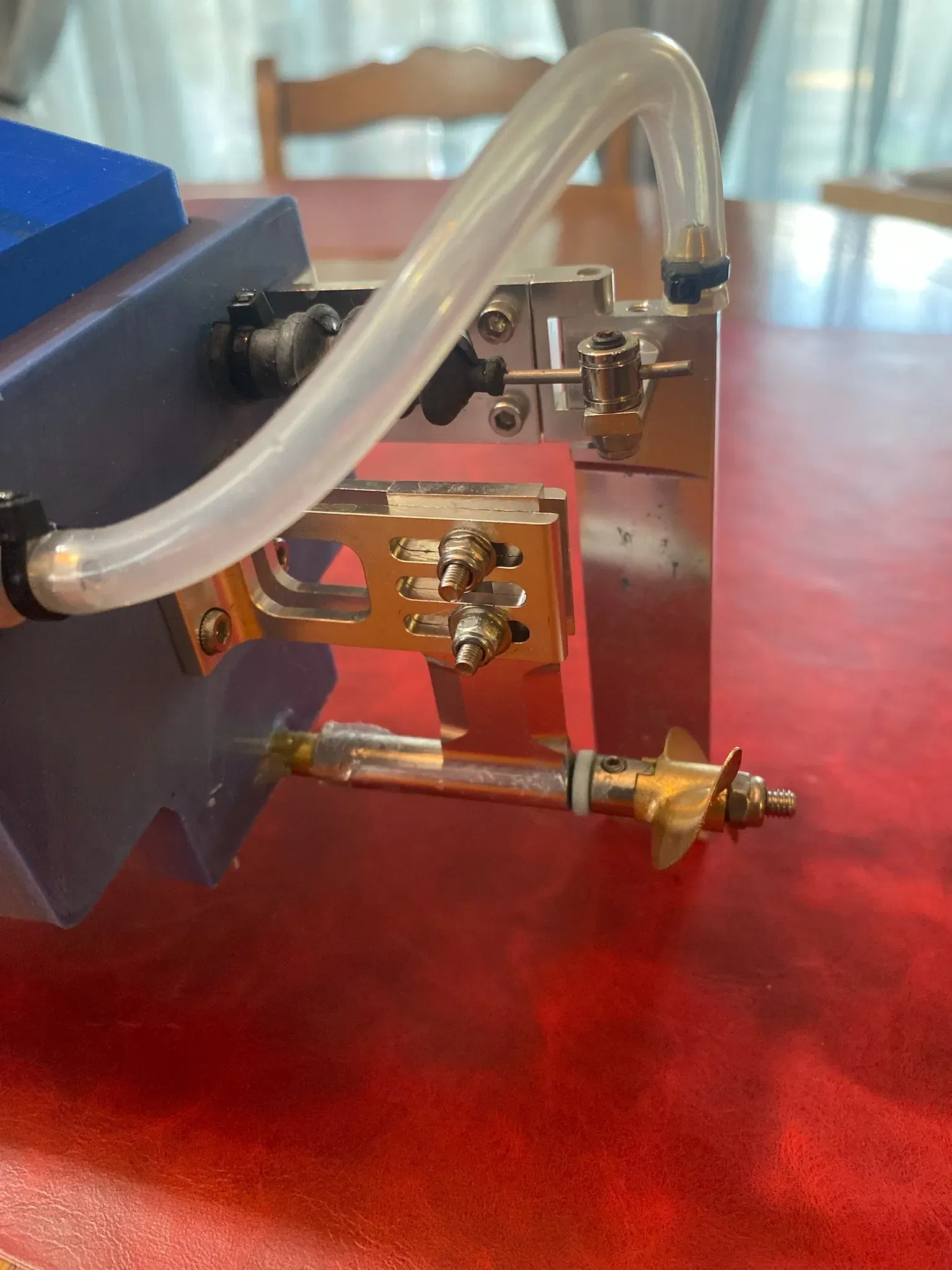

Giá đỡ trục chân vịt: Bộ dụng cụ giá đỡ trục linh hoạt Hobbypark có thể điều chỉnh cho thuyền RC, Lỗ lắp cho trục 4mm Amazon.com: Hobbypark Adjustable Flexible RC Boat Shaft Axle Strut Mount Bracket Kit Holder,Fit 4mm Shaft : Toys & Games

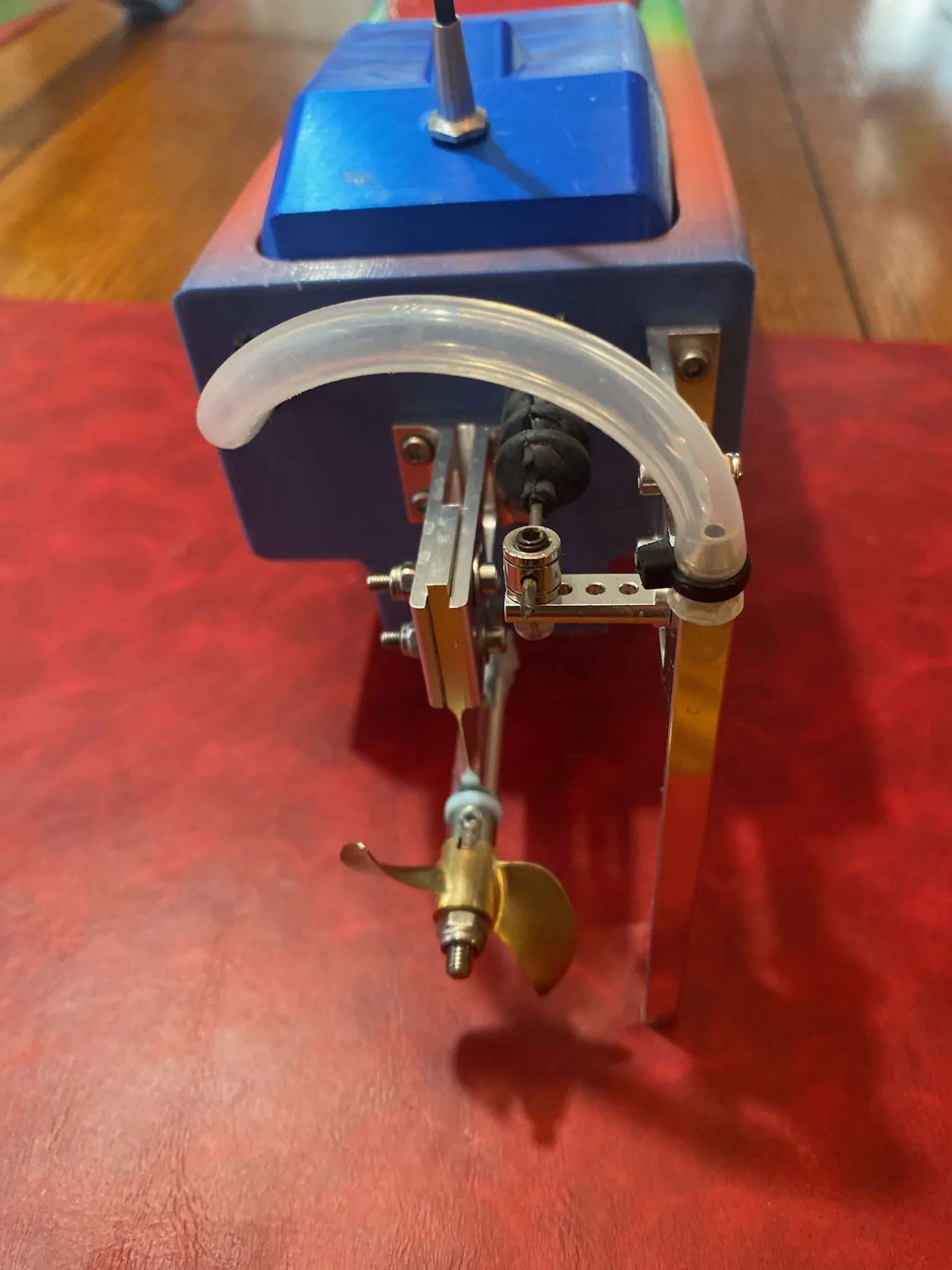

Bánh lái: -- Vgoohobby Hợp kim nhôm Bánh lái thuyền RC với đầu hút nước, tương thích với thuyền mô hình điều khiển từ xa chạy điện gas (95mm)

https://www.Amazon.com: Vgoohobby Aluminum Alloy RC Boat Rudder with Water Pickup Suction Absorbing Steering Compatible with Electric Gas Power Remote Control RC Model Boat (95mm) : Toys & Games

Trục truyền động: -- Neroyaner Trục truyền động cáp flex ống đồng đinh ốc cáp trục linh hoạt 350mm cho phụ tùng thuyền RC bộ phận quay công cụ linh hoạt trục 4mm

https://www.Amazon.com: Neroyaner Drive Shaft Flex Cable Propeller Copper Tube Dog Prop Nut Drill Shaft Cable 350mm Flexible Shaft for Rc Boat Parts Rotary Tool Flexi Attachment 4mm : Toys & Games

Chân vịt: -- Chân vịt thuyền RC Mxfans trục trung tâm 4mm cánh đồng thau 2 lá đường kính 37mm P1.4.

https://www.Amazon.com: Mxfans Dia 4mm Shaft Center Hole RC Boat Propeller 2 Leaves Brass Boat Parts Dia 37mm P1.4 : Toys & Games

Động cơ: -- Động cơ không chổi than KingVal Replacement 4074 2250KV với bộ làm mát bằng nước tương thích với thuyền RC.

https://www.Amazon.com: KingVal Replacement 4074 2250KV Brushless Motor with Water Cooling Jacket Unit Compatible with RC Boat : Toys & Games

Giá đỡ động cơ Tùy chọn 1: -- Simhoa Giá đỡ động cơ kim loại Phụ tùng, Giá đỡ cố định thuyền RC, Đế lắp cho động cơ không chổi than 28mm/29mm/36mm DIY.

https://www.Amazon.com: Simhoa Metal Motor Mount Holder Seat Spare Parts,RC Boats Fixed Bracket, Base Mounting for 28mm/29mm/36mm Brushless Motor DIY Accessories : Toys & Games

Giá đỡ động cơ Tùy chọn 2: -- Giá đỡ động cơ không chổi than 4074 3674 3660 36mm 40mm Kim loại cho thuyền RC CAT Catamaran Yacht.

https://www.Amazon.com: 4074 3674 3660 36mm 40mm Brushless Motor Mount Seat Base Bracket Metal for RC Boat CAT Catamaran Yacht : Toys & Games

Gioăng đẩy (Servo): -- Ruiwaer 2 bộ gioăng đẩy bằng cao su chống nước 37mm cho thuyền RC, màu đen.

https://www.Amazon.com: Ruiwaer 2Sets 37mm Waterproof Push Rod Rubber Seal Bellow Waterproof Push Rod Rubber Seals for RC Boat, Black : Toys & Games.

Servo lái: -- Jrelecs 2Pack 17g Bánh răng kim loại 1.8KG Servo kỹ thuật số cho máy bay RC Robot xe tải 1/18 1/16 xe hơi thuyền máy bay phản lực.

https://www.Amazon.com: Jrelecs 2Pack 17g Metal Gear 1.8KG Digital Servo for RC Airplane Robot 1/18 1/16 Truck Car Boat Duct Plane : Toys & Games

Đài & Bộ thu: -- Radiolink RC4GS V3 5 kênh Đài RC và Bộ thu con quay hồi chuyển R6FG, Bộ điều khiển từ xa bề mặt 2.4GHz Lưu trữ 30 mẫu cho xe RC Crawler, Drift, Bash, Buggy và thuyền.

https://www.Amazon.com: Radiolink RC4GS V3 5 Channels RC Transmitter and R6FG Gyro Receiver, 2.4GHz Surface Remote Controller 30 Models Storage for RC Crawler, Drifting, Bash, Buggy Cars and Boats : Toys & Games

Phần cứng: -- Bộ vít tự khai thác lục giác M2 M3 M4 hệ mét 480 chiếc với vòng đệm phẳng XINGYHENG. XINGYHENG 480Pcs 12 Values M2 M3 M4 Metric Hex Socket Cap Head Self Tapping Screw with Flat Gasket Washers Assortment Kit:

https://www.amazon.com/gp/product/B07C4BL3SF/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Vòng khóa - Kiểu kẹp vòng chia đôi với vít định vị M4, đường kính lỗ 8mm, đường kính ngoài 25mm, dày 8mm (Gói 4 cái)

https://www.amazon.com/gp/product/B09QW2ZM5Y/ref=ox_sc_act_title_1?smid=A1VPVXQTMU6PNM&th=1

Ống Carbon Fiber- uxcell Ống Carbon Fiber tròn 5mm x 3mm x 400mm Ống Pultrusion Carbon Fiber cho Máy bay RC Tàu lượn siêu tốc 2 cái Amazon.com: uxcell Carbon Fiber Round Tube 5mm x 3mm x 400mm Carbon Fiber Wing Pultrusion Tubing for RC Airplane Quadcopter 2 Pcs : Industrial & Scientific

Thanh Carbon Fiber - MECCANIXITY Thanh Carbon Fiber, 2mm x 100mm cho Máy bay RC DIY Công cụ Ống cánh Tàu lượn siêu tốc Cánh tay, Gói 6 cái Amazon.com: MECCANIXITY Carbon Fiber Rod, 2mm x 100mm for RC Plane DIY Tool Wing Tube Quadcopter Arm, Pack of 6 : Industrial & Scientific

Cánh lái (Turn Fin) - Tấm kim loại nhôm 6061 T651 12 x 12 x 1/32 (0.8mm) Tấm nhôm phẳng có màng bảo vệ, Tấm kim loại nhôm hình chữ nhật có thể xử lý nhiệt để làm thủ công, được đánh bóng & vát cạnh mịn Amazon.com: 6061 T651 Aluminum Sheet Metal 12 x 12 x 1/32(0.8mm) Inch Flat Plain Aluminum Plate Covered with Protective Film, Heat Treatable Rectangle Aluminum Metal Plate for Crafting, Finely Polished & Deburred : Industrial & Scientific
