Bộ Lọc Bụi Cho Quạt PC
Bộ lọc bụi cho quạt PC với nhiều kích cỡ phổ biến như 40mm, 80mm, 92mm, 120mm, 140mm, 200mm. Hướng dẫn in chi tiết về cài đặt infill và điều chỉnh theo vật liệu.
Mô tả

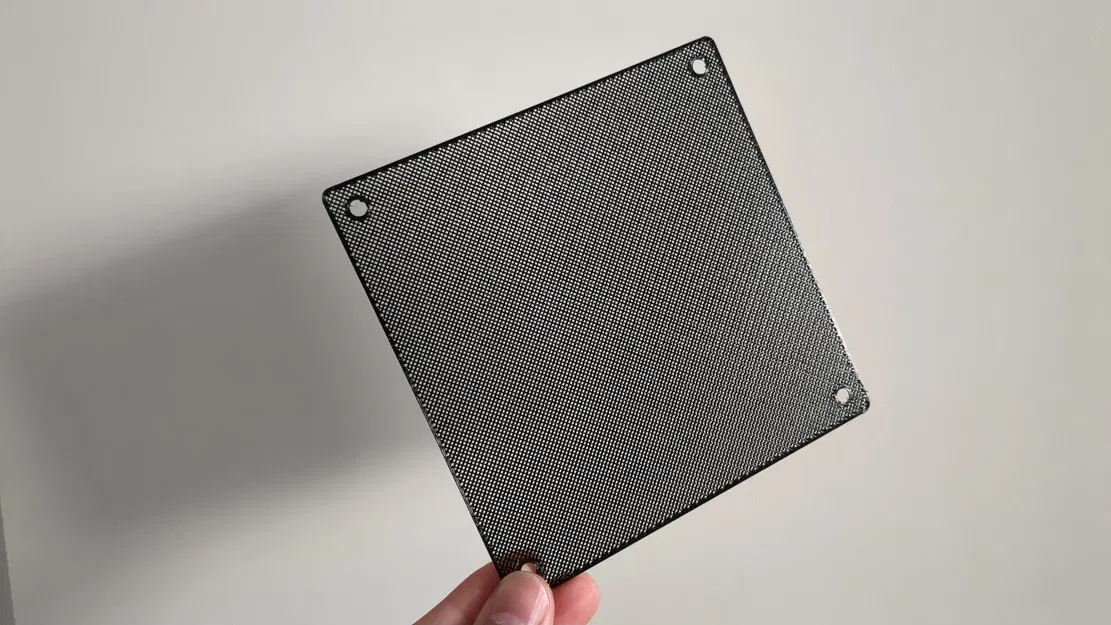

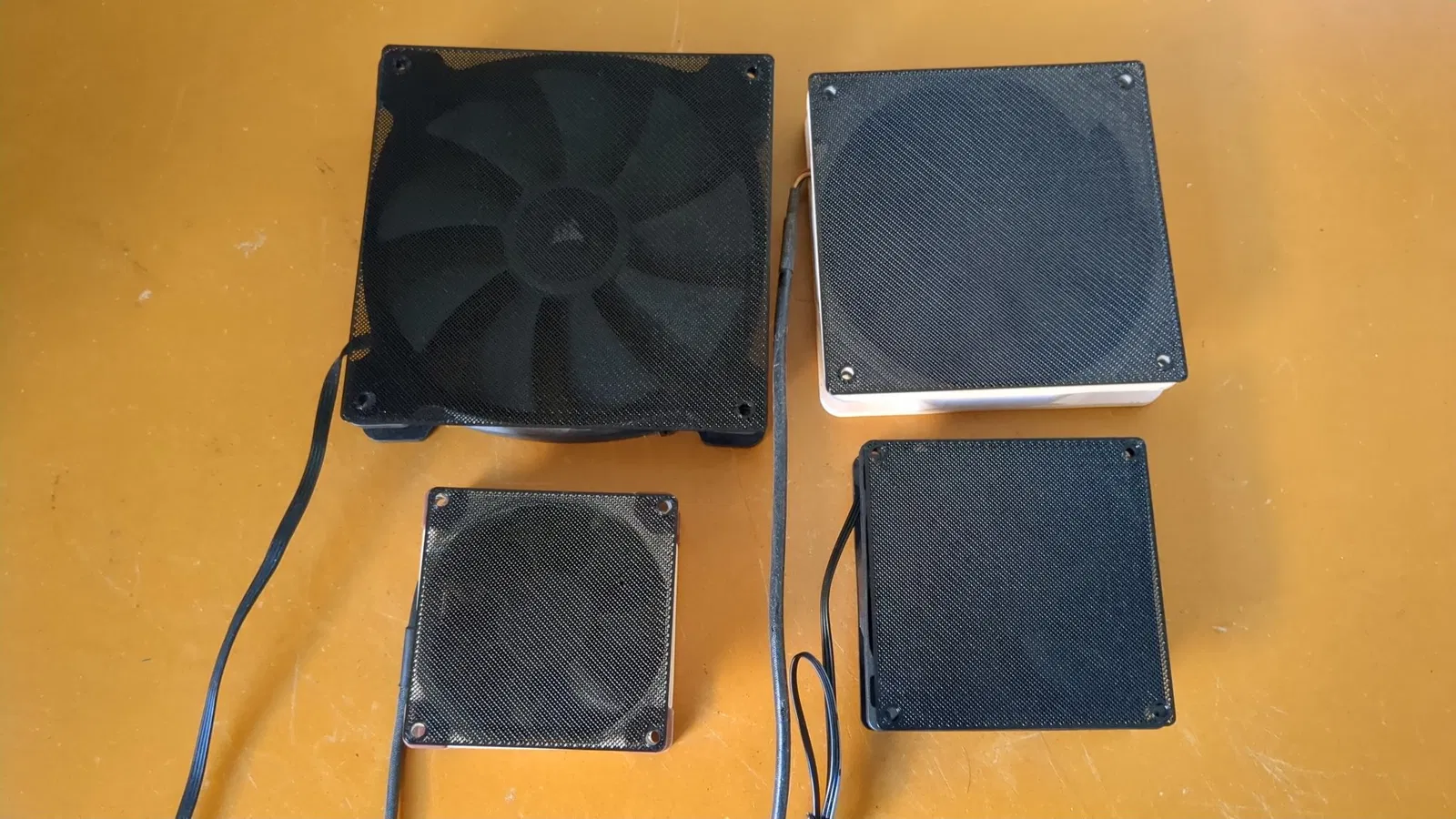

Bộ lọc bụi cho hầu hết các kích thước quạt PC tiêu chuẩn.
- 40mm
- 80mm
- 92mm
- 120mm
- 140mm
- 200mm
Tôi chưa thử nghiệm các mẫu 40mm và 200mm vì tôi không có quạt nào có kích thước này.
Kích thước và được dựa trên các bản vẽ kỹ thuật được lưu trữ bởi Arctic: https://support.arctic.de/fan-grills/docs
Mẫu bộ lọc quạt 200mm khớp với khuôn lỗ gắn của Noctua NF-A20.
RẤT QUAN TRỌNG! ĐỌC CÁI NÀY!
Các bộ lọc quạt này sử dụng mẫu độ lấp đầy (infill) cho toàn bộ cấu trúc.

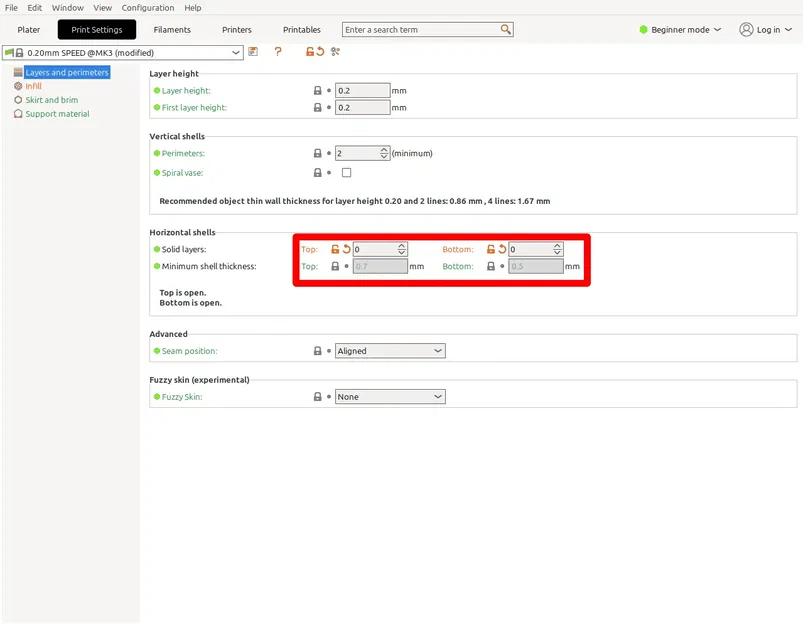

Trong Prusa Slicer, đi tới "Print Settings" -> "Layers and perimeters" -> "Horizontal Shells" và đặt số lượng "Solid layers" cho "Top" và "Bottom" thành 0. (Xem hình ảnh thứ hai đến cuối)

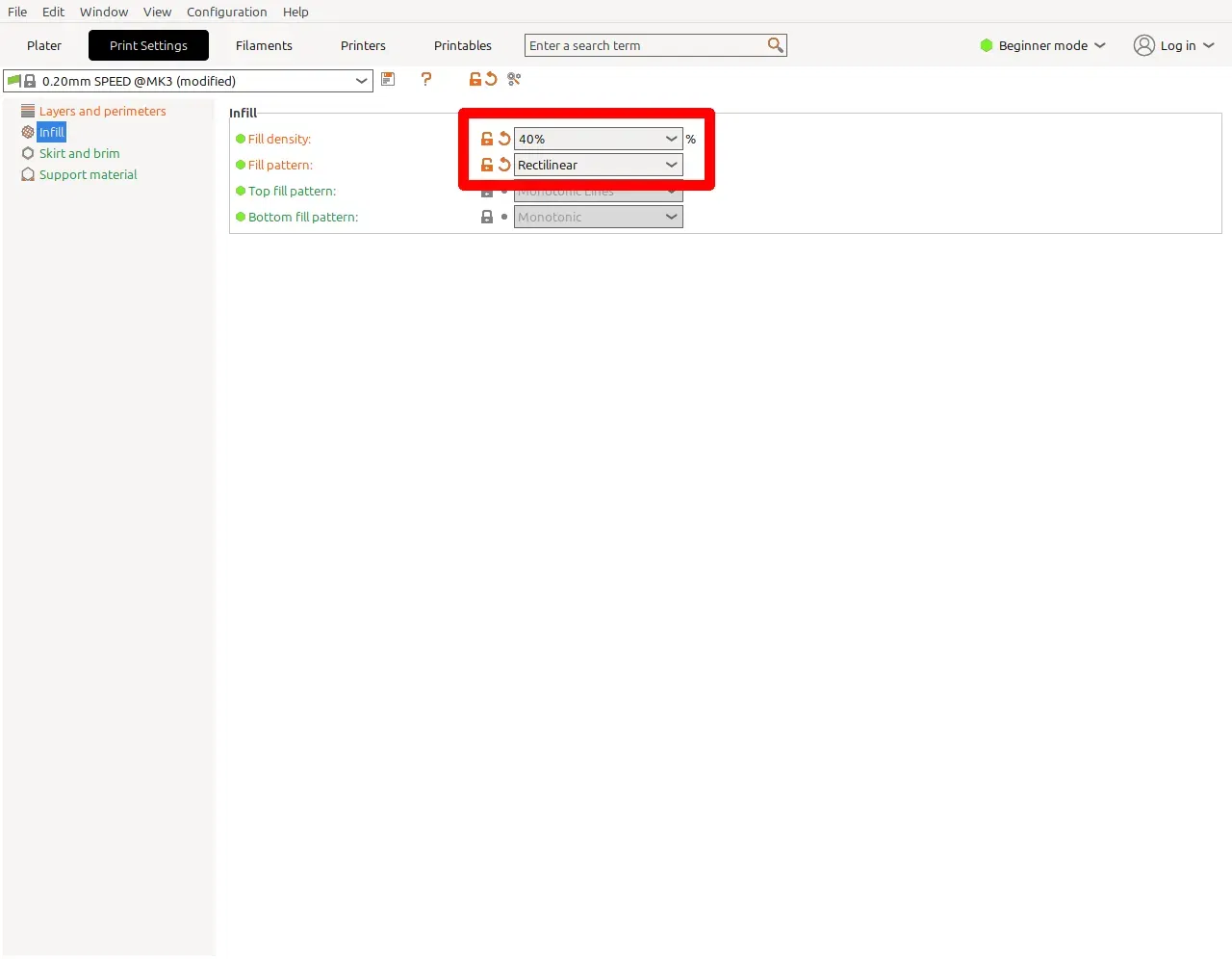

Đặt mẫu infill thành "Rectilinear" và mật độ thành 40% (hoặc bất kỳ mật độ nào bạn muốn). (Xem hình ảnh cuối cùng)
Nhớ điều chỉnh tỷ lệ kích thước của mô hình để bù cho tốc độ co ngót của vật liệu bạn chọn: https://www.3dsourced.com/guides/3d-print-shrinkage-pla-abs-petg/
