Adapter Cuộn Dây Đa Năng Cải Tiến Cho Máy In FDM

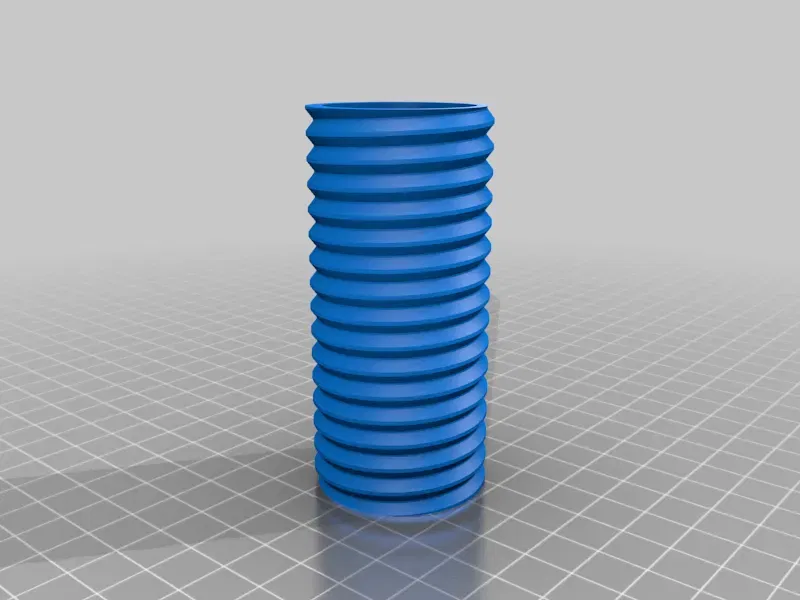

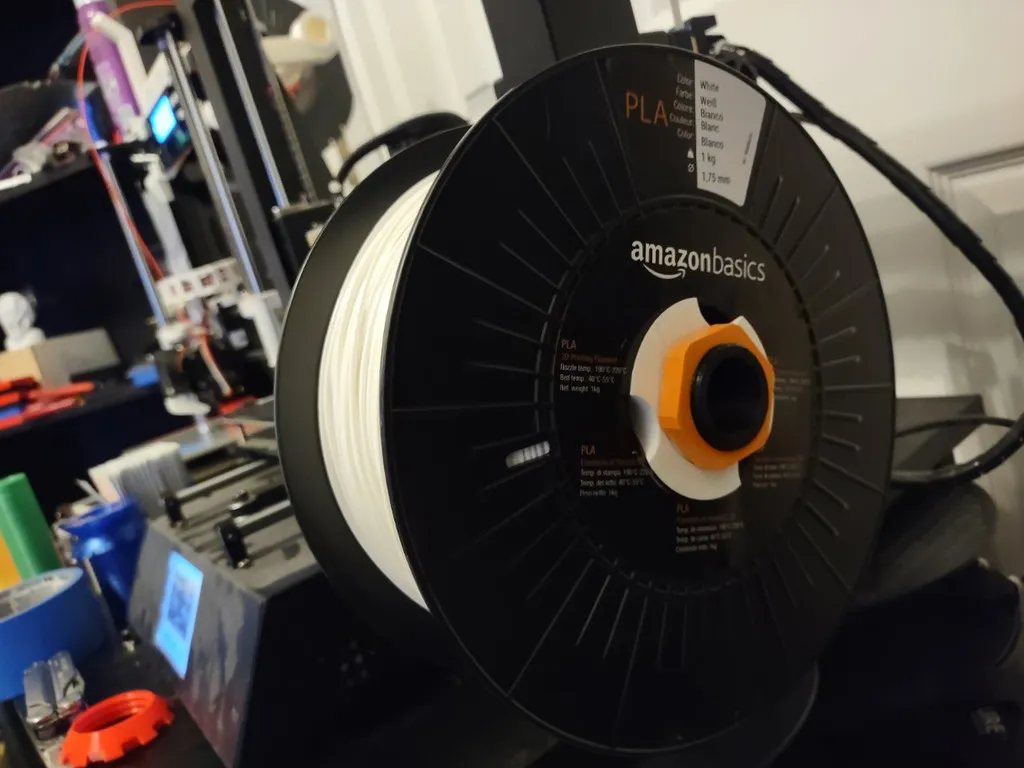

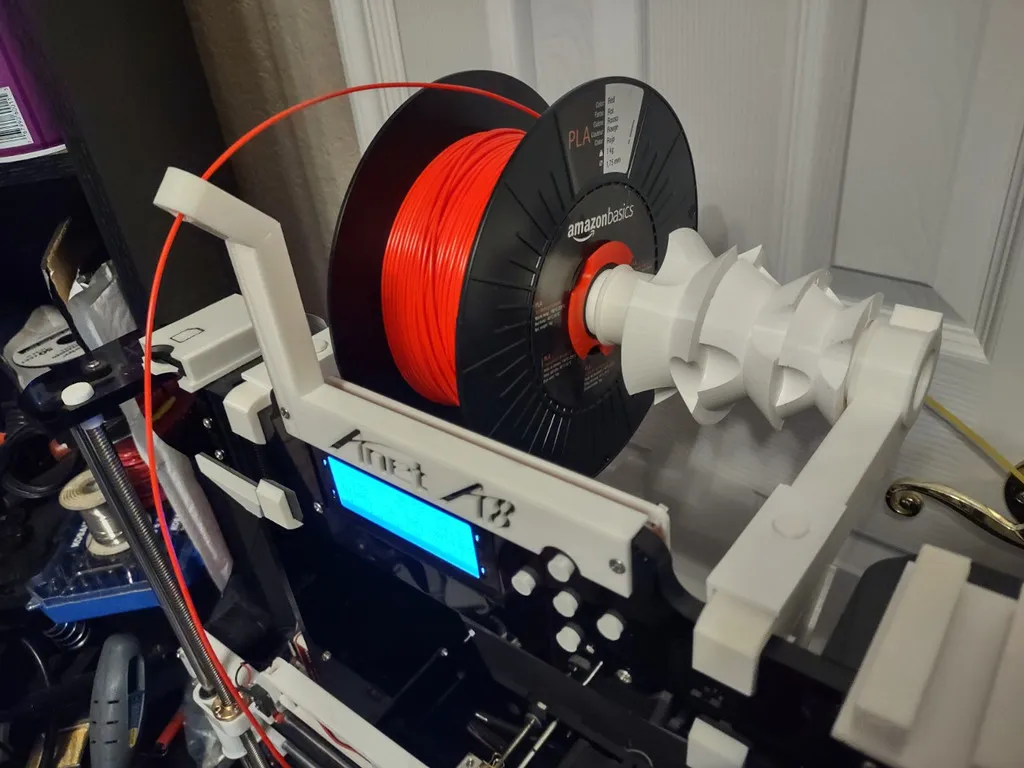

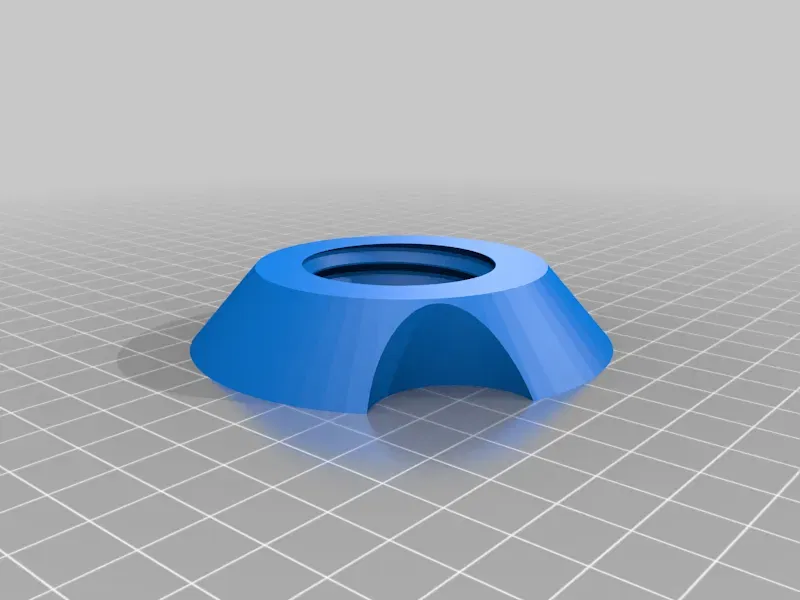

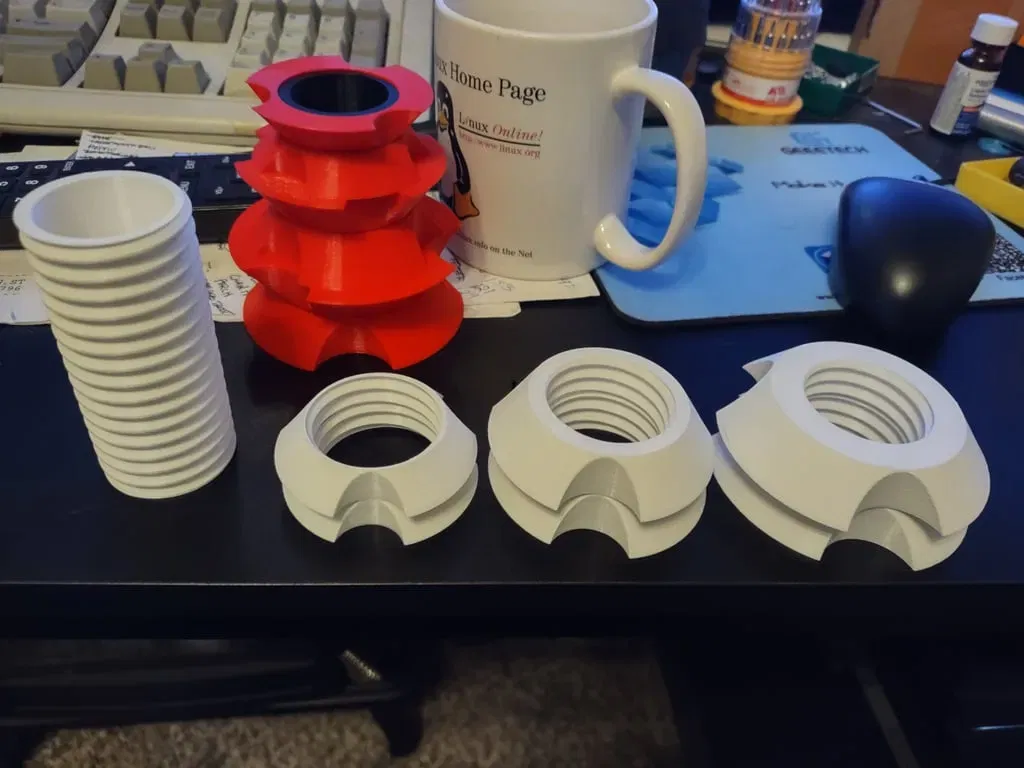

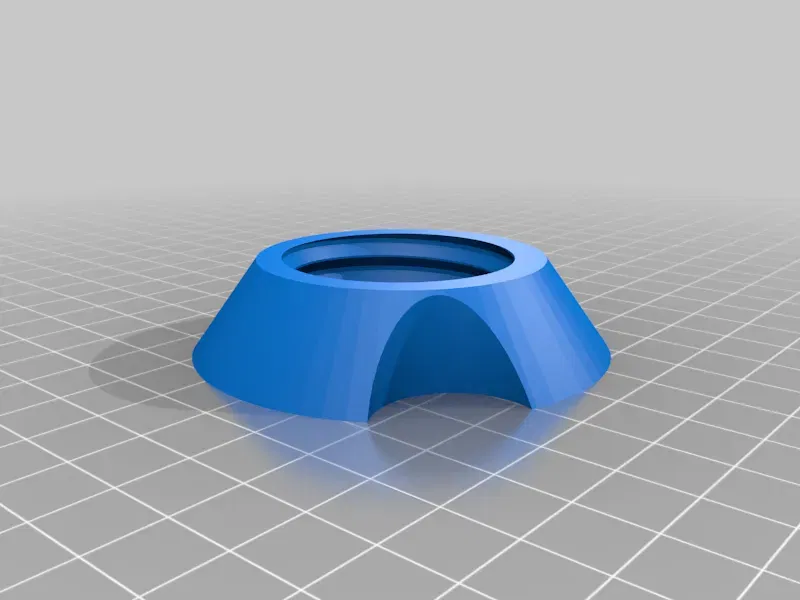

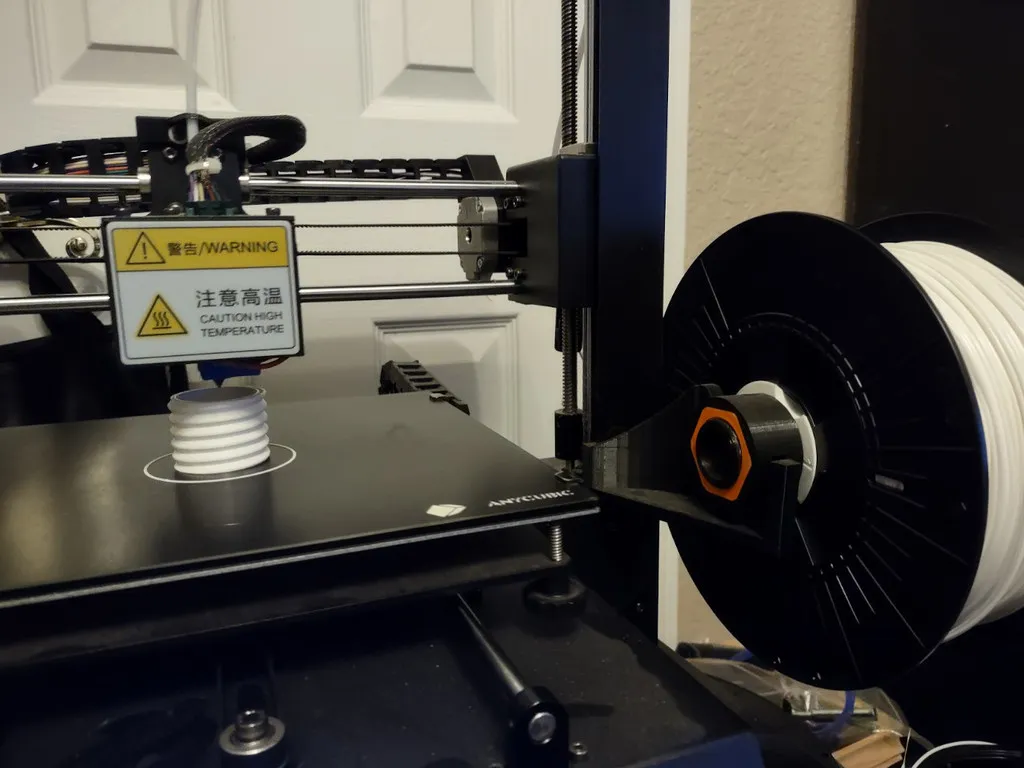

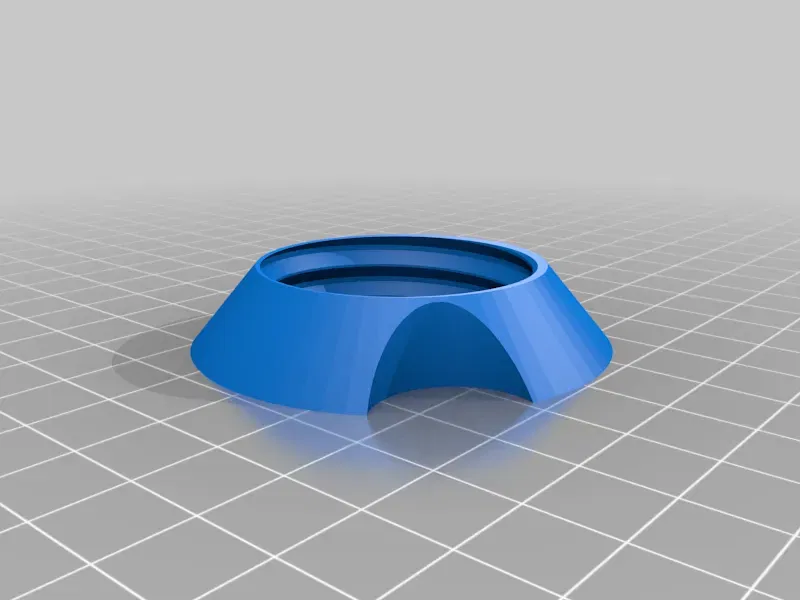

Trong vài năm trở lại đây, tôi đã sử dụng một bộ adapter cuộn dây của jantzenday, mà sau đó tôi đã chỉnh sửa lại để phù hợp với cuộn dây của Amazon Basic. Mô hình gốc của jantzenday có tại: https://www.thingiverse.com/thing:2387254 Adapter cuộn dây Amazon Basic của tôi có tại: https://www.thingiverse.com/thing:5242062 Cuối cùng tôi cũng đã hoàn thành việc tự thiết kế phiên bản adapter của riêng mình. Adapter của tôi khác với adapter của jantzenday chủ yếu ở chỗ nó tiện dụng hơn khi sử dụng. Thay vì mỗi adapter bao gồm một con vít ren và một đầu đã được gắn sẵn, cùng với một con đai ốc, mô hình của tôi có dạng một trục ren, cần 2 con đai ốc, mỗi con ở một đầu. Những adapter cuộn dây này phù hợp với giá đỡ cuộn dây 30mm, mà tôi tin rằng đó là kích thước ống từng đi kèm với Creality CR-10. Tôi không có CR-10 thực tế, nhưng ống mà tôi sử dụng trên tất cả các máy in của mình có tại: https://www.thingiverse.com/thing:4110024 Tất cả các máy của tôi đều sử dụng cùng một loại ống này cho phép tôi đổi cuộn dây giữa các máy in một cách nhanh chóng và dễ dàng. Nếu bạn có bất kỳ máy in nào sau đây và đang tìm kiếm ý tưởng về cách quản lý cuộn dây, tôi sẽ cung cấp liên kết đến các giá đỡ cuộn dây mà tôi sử dụng cho từng loại: CTC A-10s (Bản sao Creality CR-10) Anycubic I3 Mega Tronxy XY-2 Pro Geeetech I3 Pro C Anet A8 Anet A8 Plus Anet A8 Plus (Thay thế) TwoTrees SK1 Anycubic Kobra S1 Creality Ender 3 và các dòng tương tự có bộ đùn trực tiếp Tất cả các mô hình trên vẫn hoạt động tốt với adapter cuộn dây của jantzenday hoặc bất kỳ adapter cuộn dây tương tự nào được thiết kế để phù hợp với thanh/cánh tay/ống 30mm. Tôi nghĩ điều làm cho bộ adapter cuộn dây này tốt hơn là phần vít chỉ là vít, việc này in lâu hơn phần đai ốc. Thay vì phải giữ 3 kích cỡ adapter khác nhau để phù hợp với tất cả các cuộn dây có sẵn, một con vít sẽ dùng được với 3 kích cỡ đai ốc khác nhau. Để có một bộ adapter cuộn dây hoàn chỉnh, hãy in phần trục vít "Spool_Adapter_Shaft.stl" một lần, và mỗi trong ba mô hình đai ốc thì in hai cái. Các đai ốc được đánh số theo thứ tự kích thước, 1 là nhỏ nhất, tôi chủ yếu dùng cho cuộn dây Amazon Basic, và đai ốc lớn nhất, số 3, tôi dùng cho các cuộn dây có lỗ lớn như Sunlu và Jayo, còn đai ốc cỡ vừa, số 2, phù hợp với hầu hết các cuộn dây thông thường tôi mua. Đối với những người chỉ có một máy in FDM và không thường xuyên thay đổi cuộn dây, một bộ adapter này là đủ cho nhu cầu của bạn. CẬP NHẬT 09242024: Tôi đã thêm ống cuộn dây và đai ốc mà tôi sử dụng với adapter này trên hầu hết các máy. Nếu bạn lắp bộ này trên Ender 3, ống cuộn dây 30mm sẽ vừa với giá đỡ của bộ giữ cuộn dây gốc. Bạn sẽ cần in hai con đai ốc, một để cố định ống vào giá đỡ, và một con khác để giữ cuộn dây trên ống. ### Cài đặt In Thương hiệu máy in: Anet Máy in: A8 Rafts: Không Supports: Không Độ phân giải: .2 Infill: 20% Filament: Amazon Basic's PLA Trắng   Ghi chú: Tất cả các bộ phận đều in theo hướng được chỉ định trong các tệp STL mà không cần hỗ trợ. Ống ren có thể cần một lớp brim, tùy thuộc vào độ bám dính của bản in với bàn in của bạn, mặc dù tôi đã in chúng trên kính trần mà không bị rối. Kết quả có thể khác nhau... Category: Phụ kiện máy in 3D
