Bộ chuyển đổi đèn LED âm trần 6 inch sang hộp bát giác

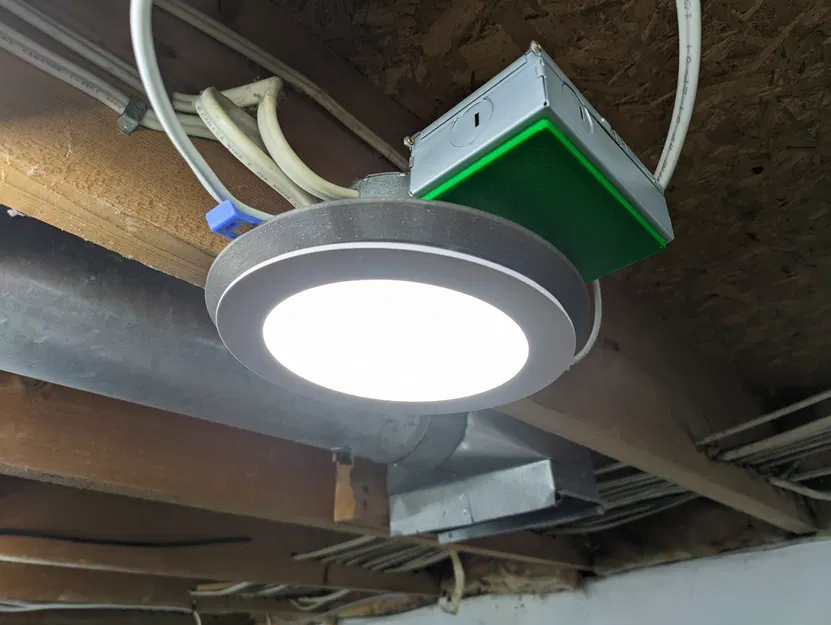

Tôi có một đống đèn LED âm trần 6". Tôi cần 2 cái, nhưng chúng được đóng trong hộp 6 cái. Nhanh chóng tiến tới gần đây, tôi thấy mình đang nhìn chúng và tự hỏi làm thế nào tôi có thể điều chỉnh chúng cho một hộp điện tiêu chuẩn hình bát giác trong xưởng làm việc ở tầng hầm của tôi. Đó là điều mà thiết kế này hướng tới. Ngoài các hộp bát giác, tôi cũng đã gắn một cái vào một thanh đỡ trần bằng vít gỗ trong không gian crawl của tôi để thay thế một đèn huỳnh quang cũ vẫn đang sử dụng bóng thủy ngân.

Thiết kế gồm 2 phần, một tấm chuyển đổi và vòng để gắn đèn âm trần. Có một kệ để hộp điều khiển LED được gắn bằng băng VHB vào một bên của hộp bát giác; cái nào dễ nhất.

In nó bằng ABS hoặc ASA. PETG và PLA có thể bị mềm và biến dạng do nhiệt, mặc dù chúng không có vẻ nóng đến mức đó, bạn không bao giờ biết. Sử dụng các cài đặt mà bạn cảm thấy thoải mái cho các bộ phận kỹ thuật. Tôi sử dụng 40% độ đặc, với 4 lớp trên và dưới, và 4 viền, ở độ cao lớp 0.2. Bạn có thể dễ dàng làm điều này với độ cao lớp 0.3, hoặc nếu bạn có đầu phun đủ lớn, thậm chí là độ cao lớp 0.4.

Để lắp ráp, bạn cần 4 chèn nhiệt M3x4mm, và 4 vít BHCS M3 dài ít nhất 6mm, với độ dài tối đa là 16mm. Nếu bạn không thích chèn nhiệt, có các chèn lục giác cho đai ốc M3 trên tấm chuyển đổi, yêu cầu bạn sử dụng vít BHCS M3x16.

1. In ấn các bộ phận.
2. Đặt các chèn nhiệt, hoặc chèn các đai ốc M3, vào tấm chuyển đổi.
3. Gắn giá đỡ vòng vào tấm chuyển đổi.
4. Tắt cầu dao của mạch bạn sẽ làm việc. Không, thật đấy, hãy tắt nguồn.
5. Giải phóng dây điện bạn cần chạy từ hộp bát giác đến hộp điều khiển đèn LED.
6. Cố định tấm chuyển đổi vào hộp bát giác bằng một số vít 6-32, hoặc bất cứ thứ gì hộp của bạn sử dụng; bạn chỉ cần cố định với 2. Định tuyến dây của bạn một cách phù hợp.
7. Thực hiện các kết nối điện đến hộp điều khiển, và gắn hộp điều khiển lên kệ bằng một số băng VHB bên cạnh hộp bát giác.
8. Chèn đèn LED âm vào vòng, và chú ý đến dây kết nối cho hộp điều khiển. Định tuyến nó một cách phù hợp, và kết nối nó với hộp điều khiển.
9. Bật lại cầu dao, và giả sử bạn đã làm đúng, bây giờ bạn có một chiếc đèn hoạt động.

Thế là xong. Tuyên bố từ chối trách nhiệm, tôi không đưa ra bất kỳ lời khuyên nào liên quan đến công việc điện. Bạn làm điều đó với rủi ro của riêng bạn. Hãy cẩn thận, và đừng ngốc nghếch về điều đó. Tắt cầu dao trước khi bạn làm bất cứ điều gì.

Cuối cùng, tôi có ý định phát hành một vòng cho đèn âm 4" cùng kiểu mẫu tương tự. Tôi cũng có một đống cái đó, và muốn tận dụng chúng nữa.
