Hướng dẫn ống PTFE ngăn ngừa gập ống khi uốn cong

Đây là một hướng dẫn ống PTFE với một vài tùy chọn kích thước. Hướng dẫn được tạo ra vì tôi không hài lòng với các hướng dẫn ống tương tự khác có sẵn.

Hướng dẫn ống được tạo ra với một vài nguyên tắc trong tâm trí:

• Nó phải được thiết kế để có thể in được
• Nó phải có khả năng nhìn thấy bên trong ống để xem filament bên trong

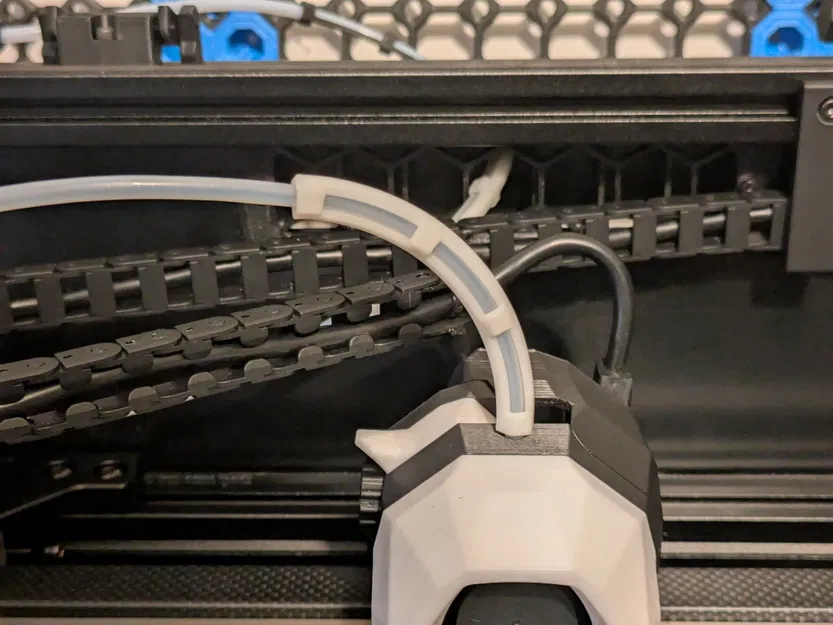

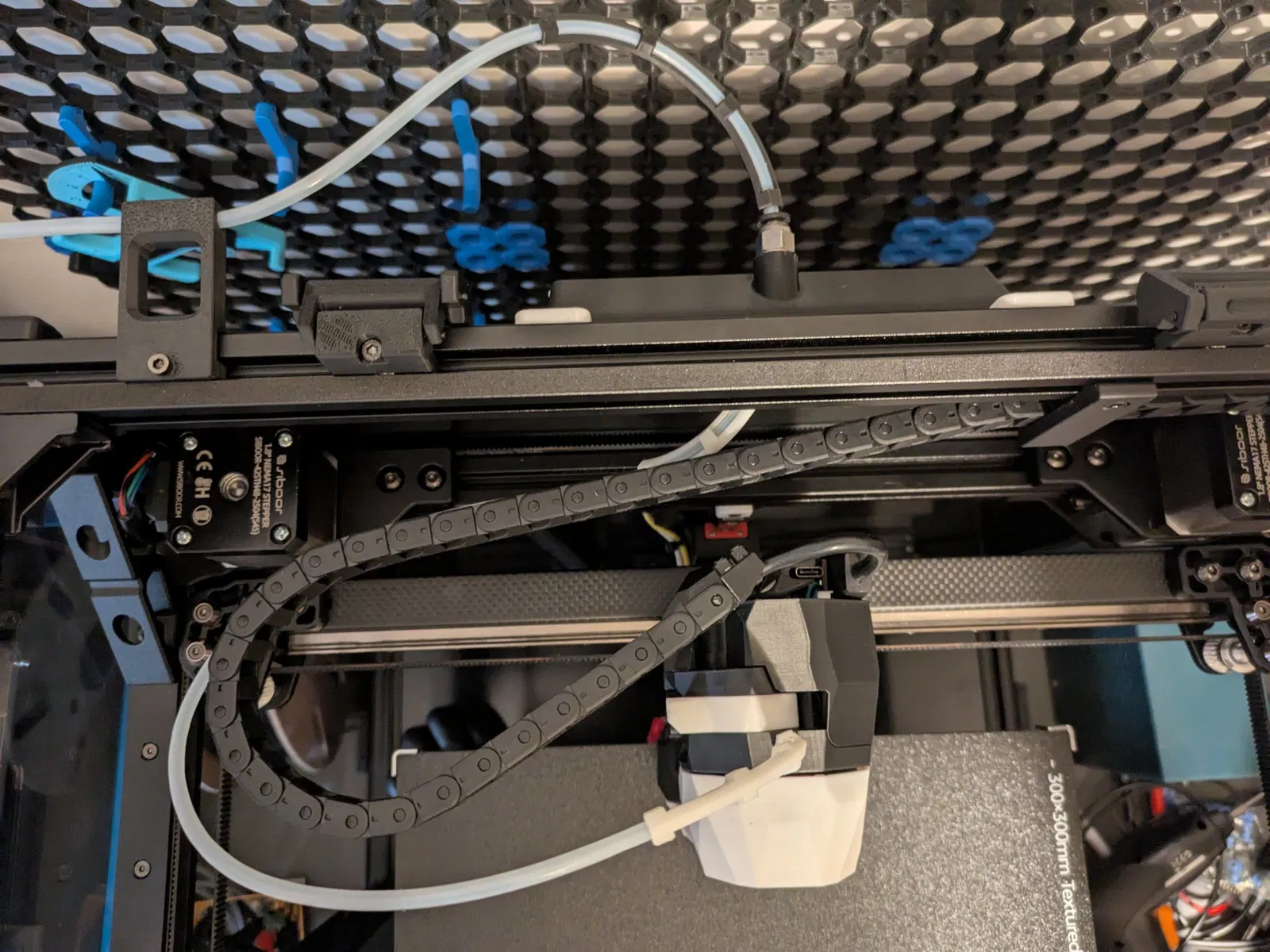

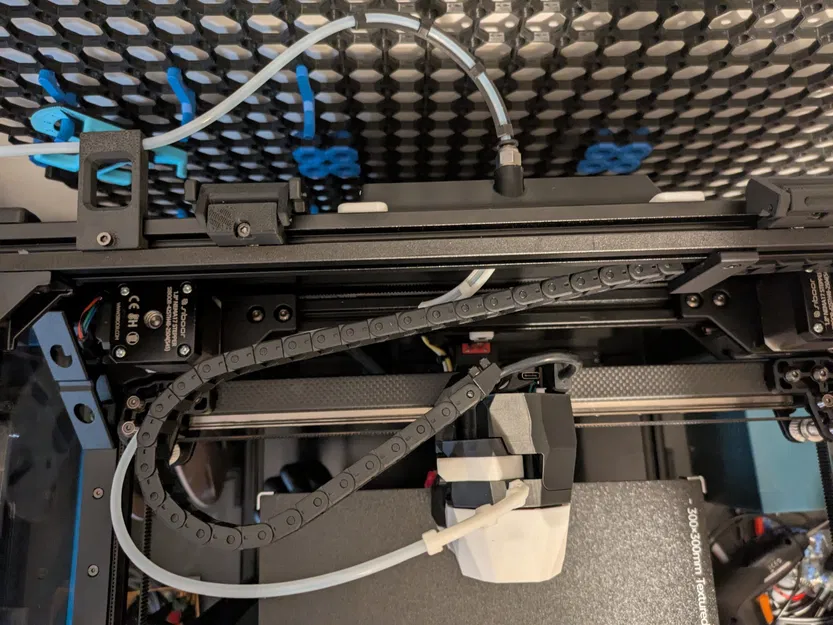

• Nó phải phù hợp với đầu công cụ Voron Trident để ngăn ống PTFE bị gập
• Nó phải đủ cứng để dẫn hướng ống
• Nó nên nhẹ
• Nó nên có thể điều chỉnh cho các kích thước khác nhau
• Nó nên có thể in mà không cần hỗ trợ (Tôi đã thất bại trong điều này)
• Nó không nên trông tệ

Hướng dẫn ống này đáp ứng tất cả các yêu cầu cần thiết và chỉ thiếu một trong những yêu cầu nên có.

Nên chọn cái nào?

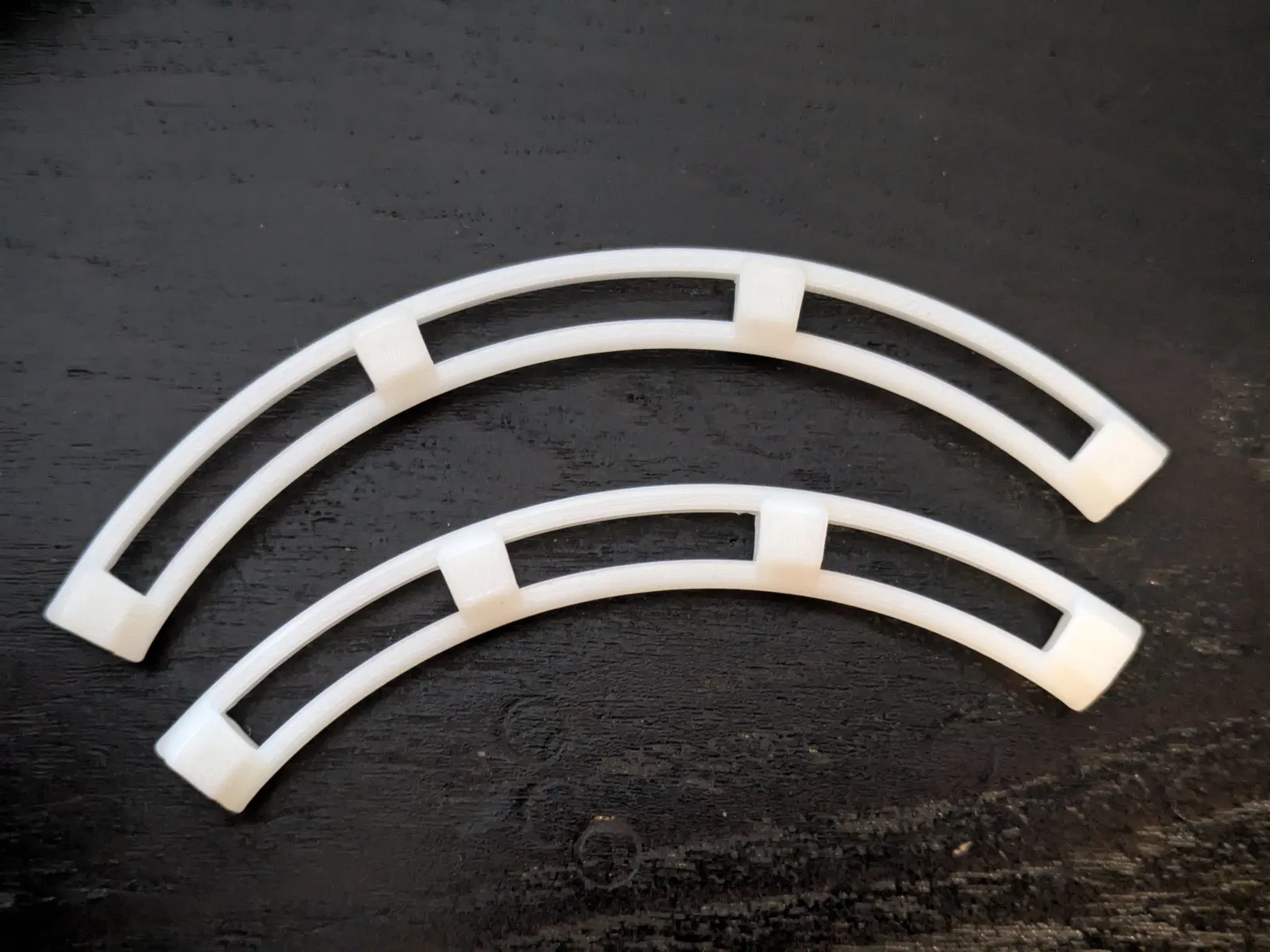

Có một vài biến thể để tải xuống. Bán kính là bán kính uốn của ống, bạn muốn chọn bán kính lớn nhất mà bạn có thể phù hợp với không gian. Bán kính uốn nhỏ hơn sẽ tạo ra nhiều ma sát hơn cho filament đi qua ống. Cả hai biến thể 40mm và 50mm vẫn hoạt động tốt với hầu hết các loại filament.

Độ là góc của các đầu ống. Góc lớn hơn, hướng dẫn sẽ cố gắng uốn ống nhiều hơn. Trong quá trình thử nghiệm, tôi nhận thấy rằng nhiều hơn không phải lúc nào cũng tốt hơn. Ví dụ, hướng dẫn đầu công cụ mà tôi đã chọn là loại 90 độ. Hướng dẫn 110 độ cuối cùng đã làm cho ống uốn ít hơn vì có nhiều lực đẩy ống lên trên, khiến ống uốn ở đầu hướng dẫn thay vì vậy. Vì vậy, hãy thử các biến thể để xem cái nào hoạt động tốt nhất cho trường hợp sử dụng của bạn.

Nếu bạn cần các biến thể mà không có sẵn, bạn chỉ cần điều chỉnh mô hình cad trực tiếp trên OnShape.

Cài đặt in

Mô hình không quá nhạy cảm với cài đặt in, nhưng đây là những gợi ý của tôi:

• Hỗ trợ được kích hoạt từ baseplate
• Chiều cao lớp: 0.2mm
• Tường: Hơn 2

Cả tường và chiều cao lớp đều không quan trọng lắm, toàn bộ phần sẽ trở thành rắn và các độ dung sai khá dễ chịu do hình học. Tuy nhiên, hỗ trợ là cần thiết, tôi thường thích hỗ trợ tùy chỉnh cho các bộ phận của mình nếu tôi không thể tránh khỏi hỗ trợ. Trong trường hợp này, hỗ trợ được tạo ra bởi slicer nhanh hơn đáng kể, đáng tin cậy hơn và sử dụng ít vật liệu hơn.

Cảm hứng

Có rất nhiều thiết kế kiểu này ở đó. Nếu mô hình của tôi không phù hợp với nhu cầu của bạn, hãy kiểm tra chúng:

• Hướng dẫn PTFE Voron Trident
• Noodle Bowden Đảo ngược Trident
• và nhiều cái khác…
