Giá đỡ đồng hồ đo cho máy in 3D Anycubic Kobra 2

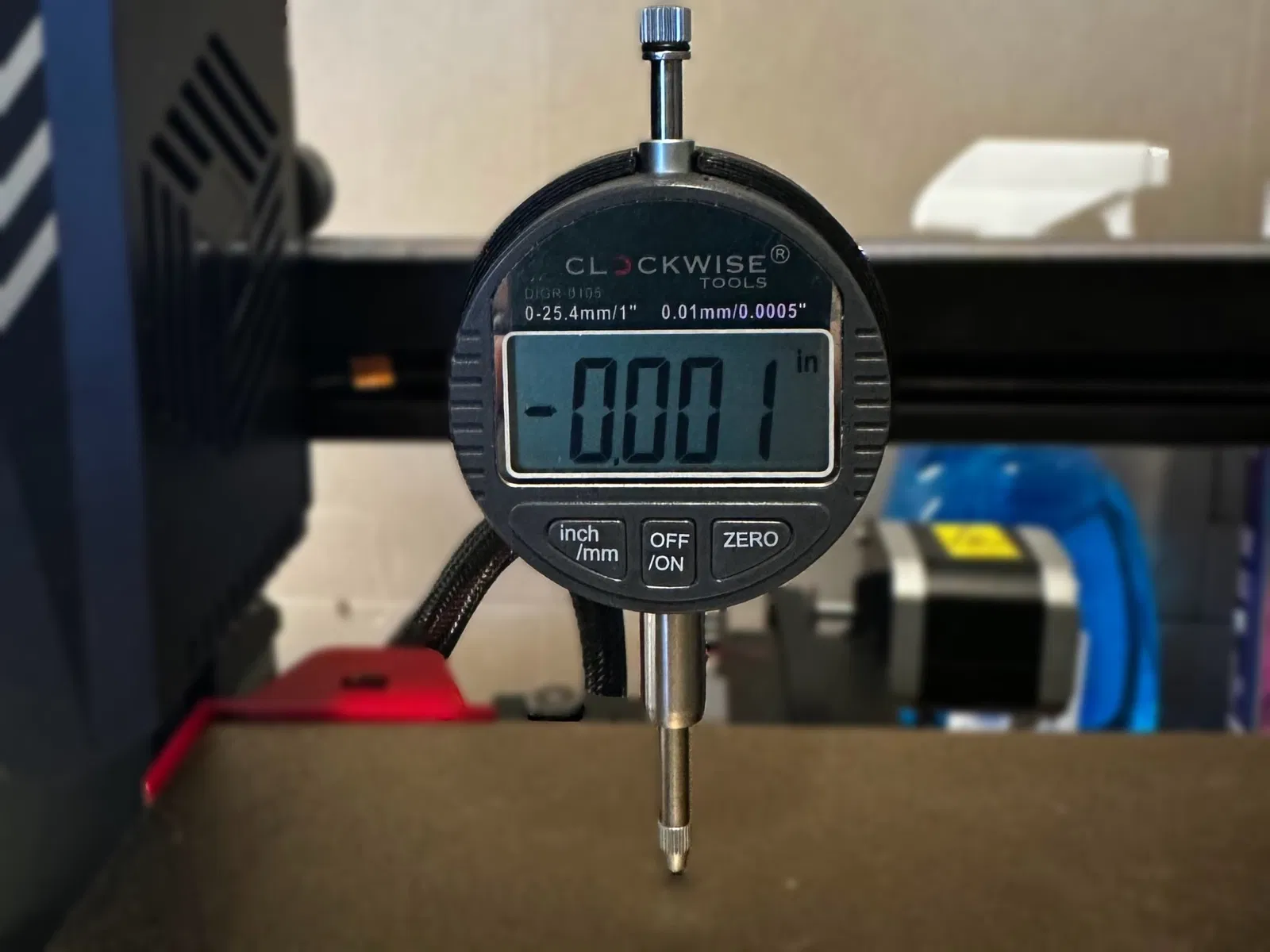

Các giá đỡ đồng hồ đo này được thiết kế đặc biệt cho đồng hồ đo theo chiều kim đồng hồ và các biến thể tái thương hiệu của nó. Có thể hoạt động với các loại khác chưa được kiểm tra. Dưới đây là liên kết Amazon để mua đồng hồ đo theo chiều kim đồng hồ 1. Đồng hồ đo theo chiều kim đồng hồ với chân đế từ tính. Tôi khuyên bạn nên mua cái này với chân đế từ tính sẽ cho phép bạn thực hiện nhiều phép đo hơn. 2. Đồng hồ đo theo chiều kim đồng hồ không có chân đế từ tính Xác nhận hoạt động của các đồng hồ đo khác bởi người dùng 1. Đồng hồ đo HDLNKAK 2. Đồng hồ đo điện tử kỹ thuật số Neoteck - Đây là để căn chỉnh máy in 3D của bạn.

• Máy được hiệu chỉnh tốt sẽ có thể di chuyển nhanh hơn, sản xuất các bộ phận chất lượng tốt hơn và tiết kiệm hao mòn cho máy từ sự không đồng trục lớn. Dẫn đến sự cố cơ học trong tương lai.

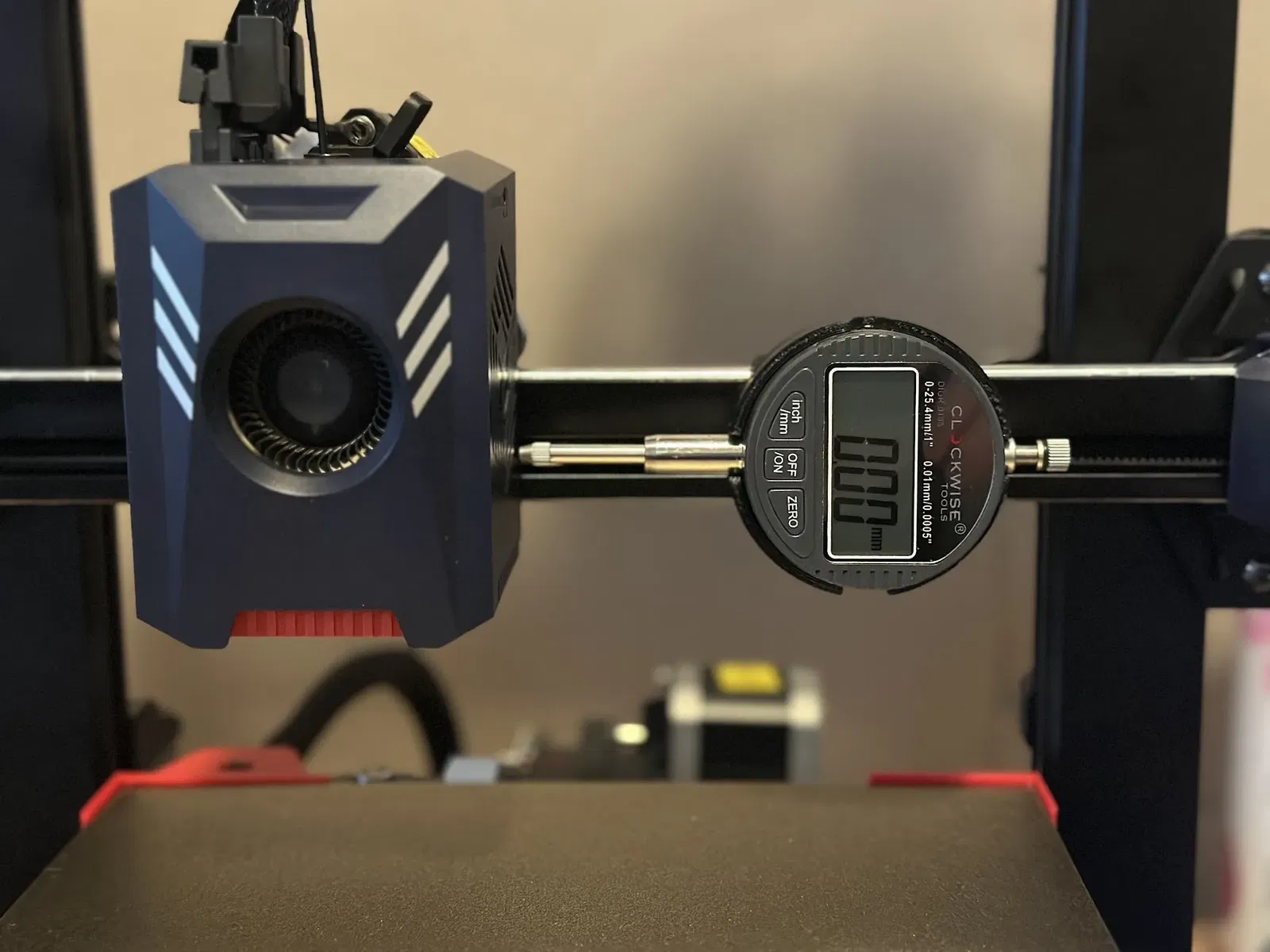

• Cũng cho phép bạn kiểm tra E-Steps trên các trục X và Y.
• Sử dụng đồng hồ đo hiện là phương pháp tốt nhất để sửa chữa một bề mặt bị cong, sử dụng điều này kết hợp với mod silicone.
• Vì firmware dựa trên Klipper đã bị khóa. Chúng tôi không có khả năng xem dữ liệu Mesh. Trừ khi bạn có máy in dựa trên Marlin như Kobra 2 và Kobra 2 Neo.
• Thực tiễn tốt nhất là điều chỉnh máy của bạn một cách cơ học để đảm bảo chính xác. Bed Mesh & Tự động cân bằng chỉ có thể làm được một phần. ### Cách sử dụng: #### Điều kiện tiên quyết - Đặt máy in của bạn trên một bề mặt phẳng và đẹp trong khi thực hiện các quy trình này.

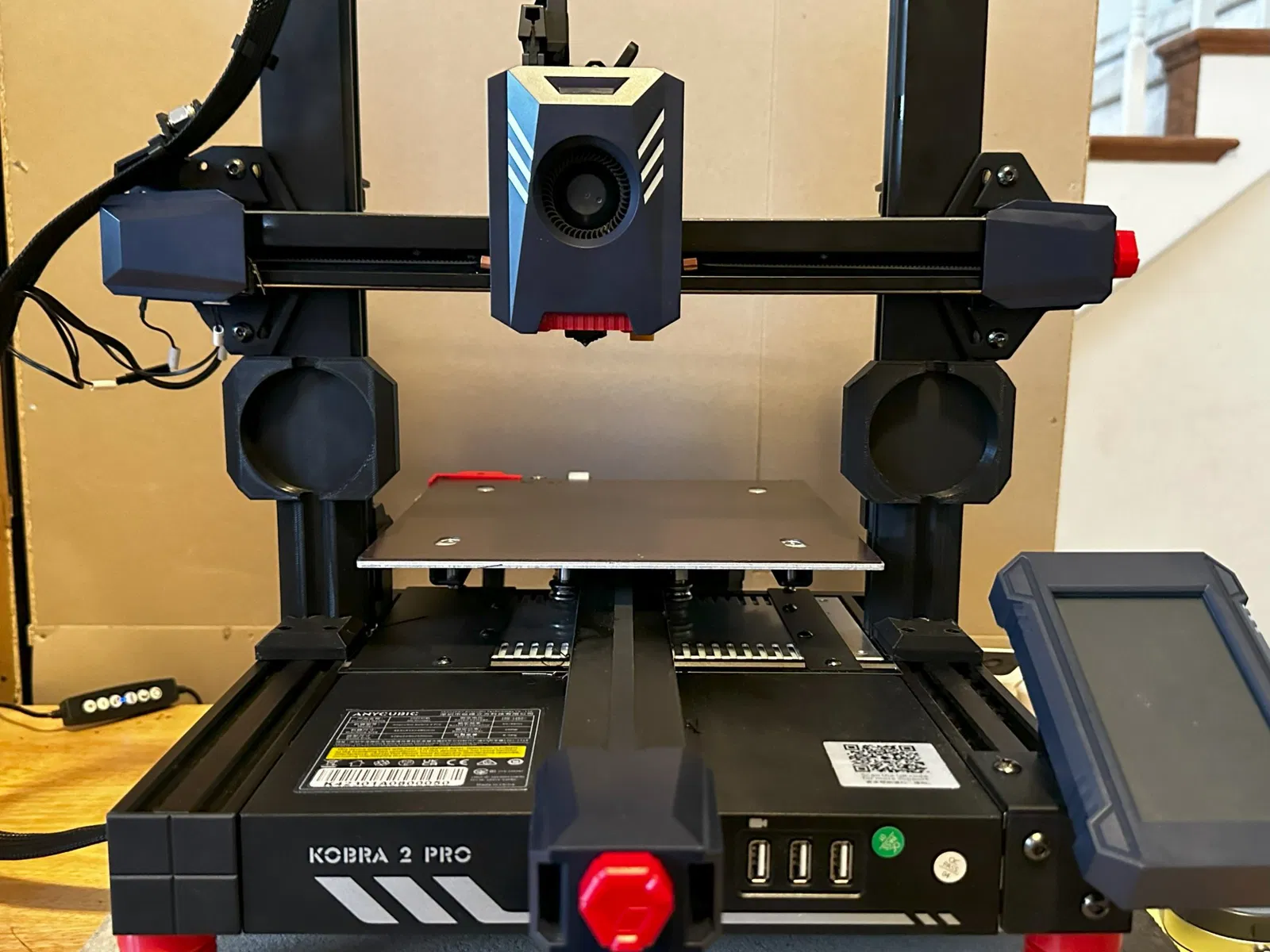

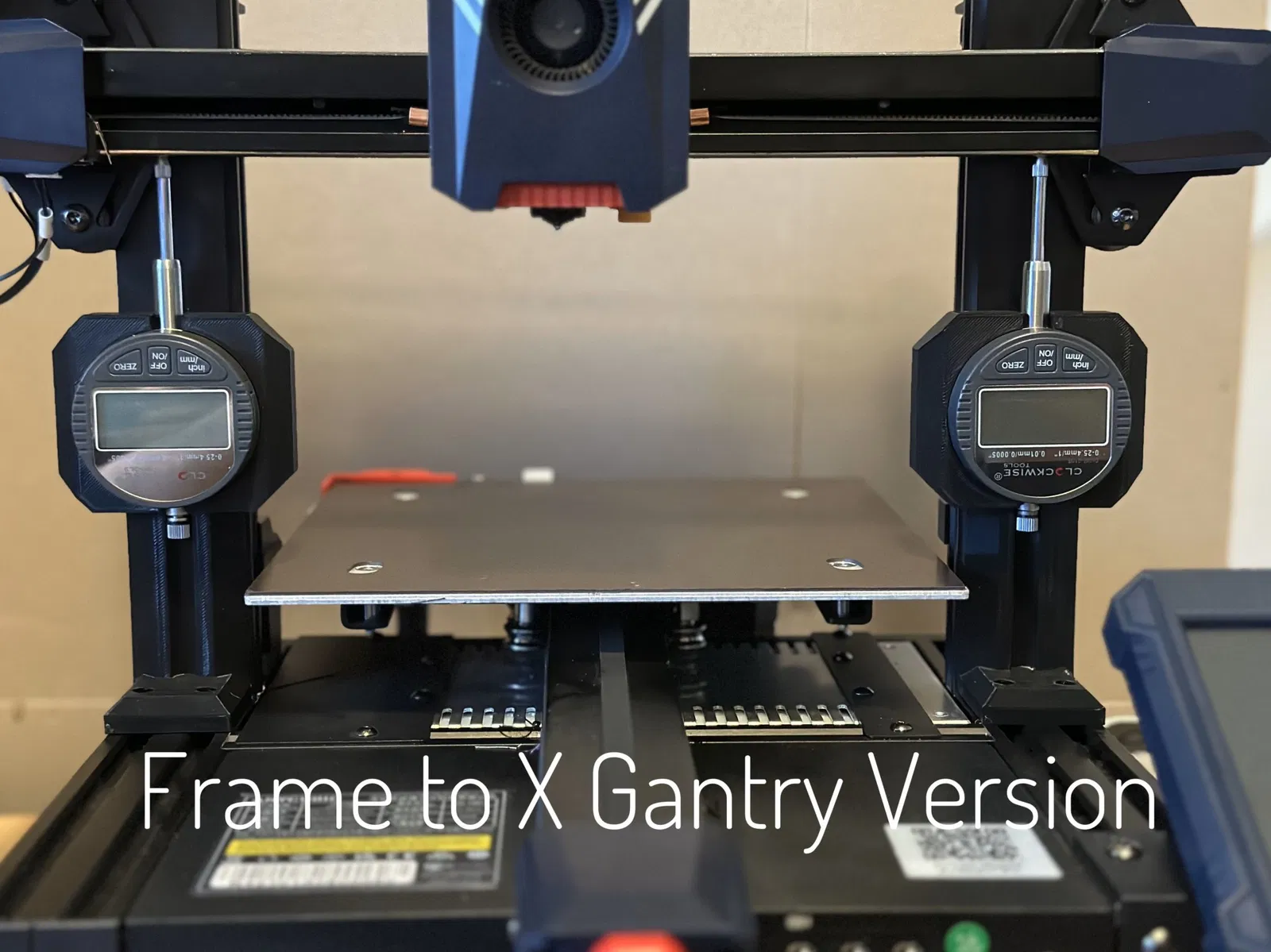

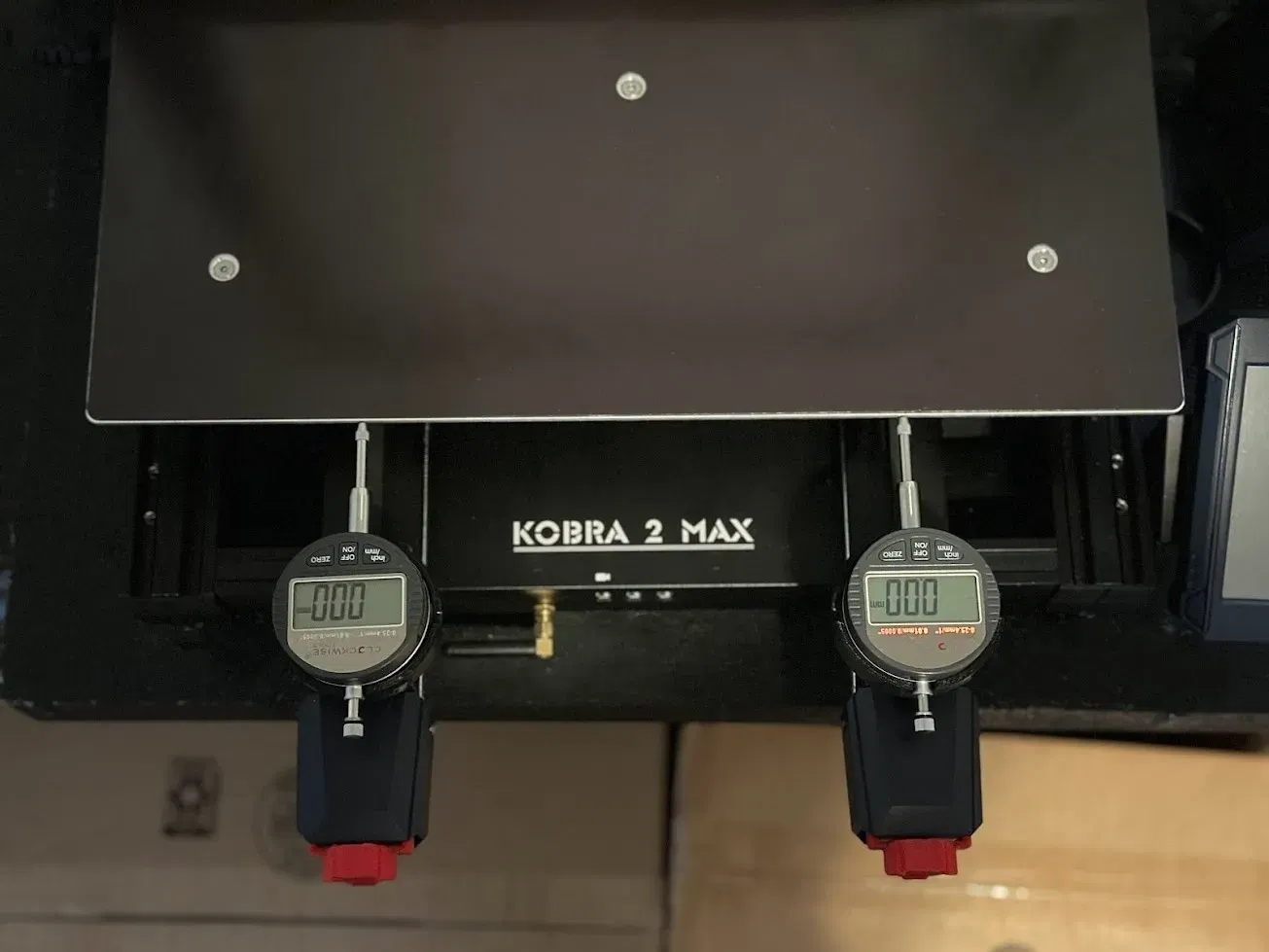

• Đảm bảo khung máy in của bạn vuông và chính xác. (Video ở cuối bài viết này để cho bạn xem những ví dụ tốt về cách thực hiện điều này.) ### Bước 1: - Sau khi bạn đã xác minh khung của mình là vuông và chính xác. Bây giờ bạn có thể vuông hóa X-Gantry với khung. Thực hiện bước này trước khi sử dụng X-Gantry để lắp đặt Bed hoặc đầu đùn lên bề mặt. ### Tùy chọn 1. Sử dụng khung để lắp X Gantry 1. Mũi tên chỉ vị trí trên cùng của đồng hồ đo.

2. Tự động khởi động máy in của bạn.
3. Nâng gantry X của bạn lên độ cao mà bạn có thể lắp đặt và đồng hồ đo bên dưới hoặc nếu bạn có hai vật thể có kích thước giống nhau như thước đo cơ khí hoặc khối 1-2-3, bạn cũng có thể sử dụng chúng.
4. Vô hiệu hóa động cơ bước.
5. (MAX và PLUS) Kéo giường nóng về phía trước hoàn toàn. Bỏ qua nếu là mô hình khác.

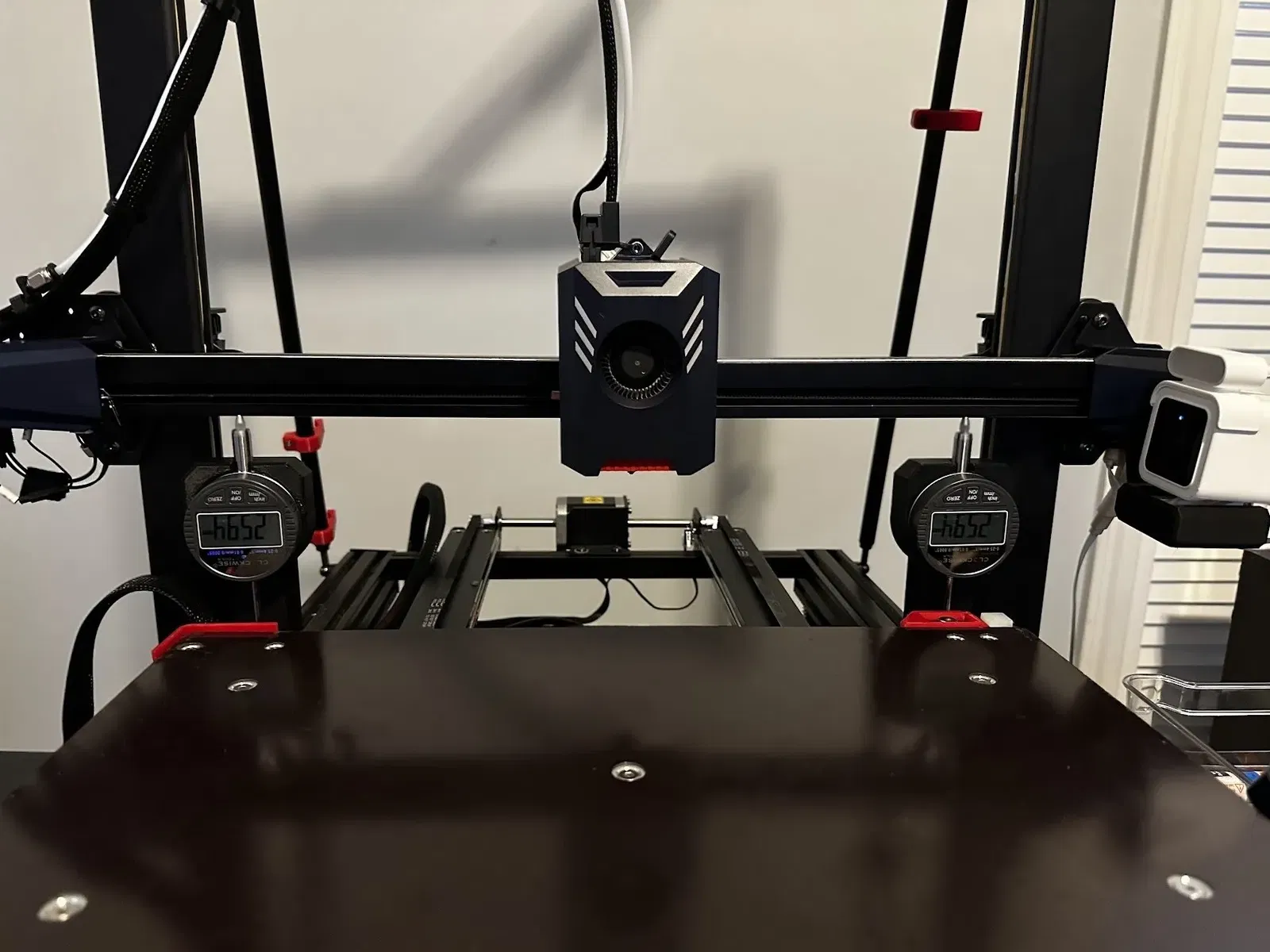

6. Đặt 2 giá đỡ trên mỗi bên của gantry X. Bắt chúng xuống bằng các bu lông M3x8 và T-Nuts.
7. Chưa lắp đặt đồng hồ đo vào giá đỡ. Giá đỡ là một thiết bị định vị.
8. Hạ gantry X của bạn lên trên mặt phẳng của giá đỡ. Đi cho đến khi dừng lại, không sao nếu một bên chưa chạm xuống.
9. Bây giờ gantry đang nghỉ trên giá đỡ. Nới lỏng hai ốc điều chỉnh ở bên trái và bên phải của các bánh xe dẫn hướng nằm ở trên cùng của cả hai thanh Z. Ghi chú khoảng cách của các bánh xe dẫn hướng ở cả hai bên phải giống nhau.
10. Bây giờ bạn sẽ có thể hạ gantry X của bạn hoàn toàn nằm ngang trên giá đỡ bằng cách xoay các thanh Z theo hướng mong muốn.
11. Siết chặt 2 ốc điều chỉnh ở mỗi bên lại.

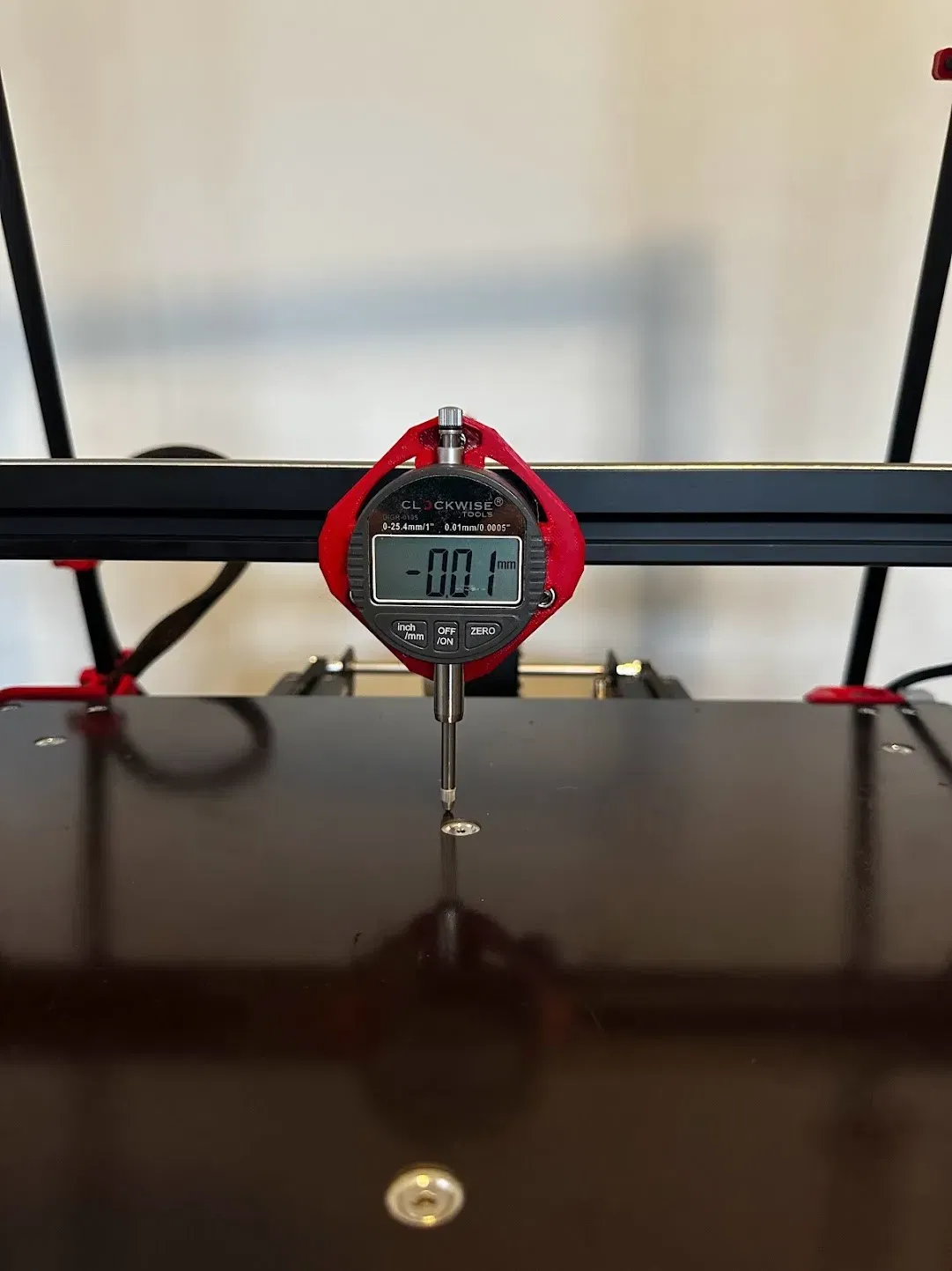

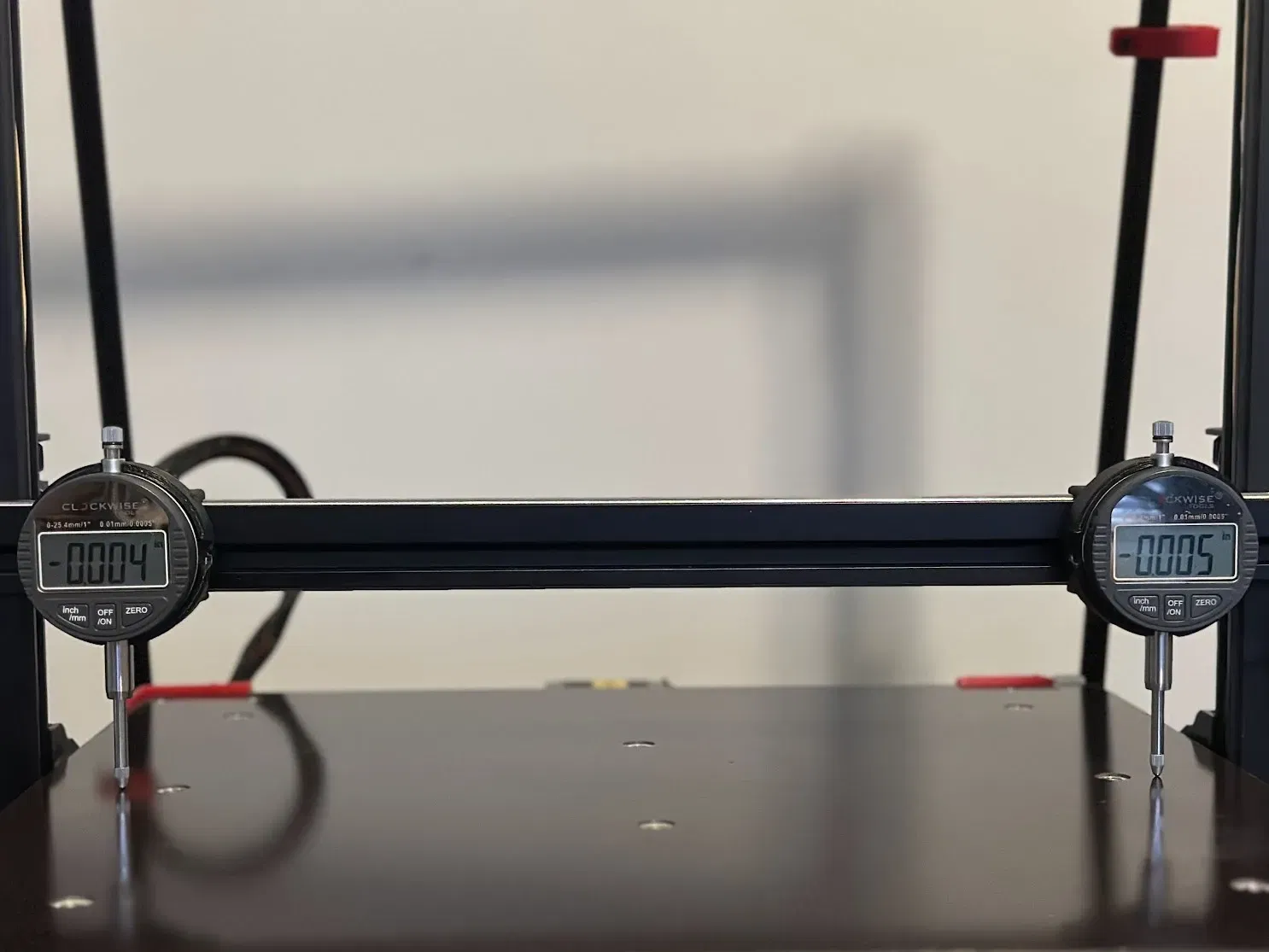

12. Bây giờ nâng gantry X lên và lắp đặt đồng hồ đo vào giá đỡ. Điều này để điều chỉnh tinh vi nếu cần.
13. Đặt đồng hồ đo về 0 trước khi hạ gantry X xuống.

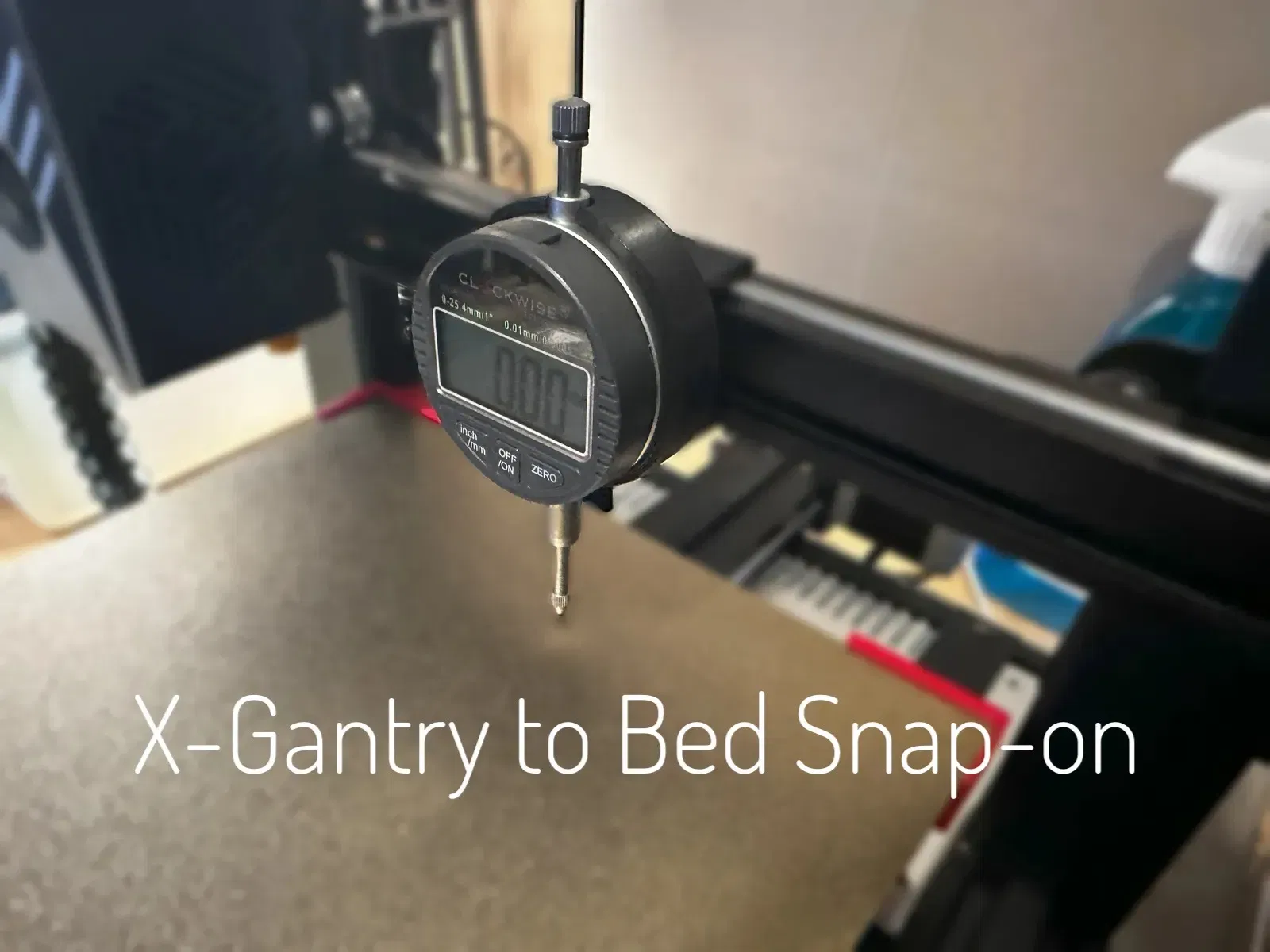

14. Đi khoảng một nửa hành trình của đồng hồ đo, lấy số đọc và điều chỉnh theo các bước giống như trên. ### Bước 2: ### Gantry X đến Giường và Đầu Đùn đến Giá Đỡ Giường. ##### *Lưu ý nếu bạn quyết định sử dụng đầu đùn đến giá đỡ giường. Vui lòng xác minh rằng đầu đùn không lỏng và được căng đúng cách vào gantry X bằng cách điều chỉnh đai ốc lệch tâm nằm ở dưới cùng của đầu in. Căn chỉnh giường của bạn. 1. Mũi tên chỉ đỉnh của đồng hồ đo.
15. Gỡ tấm PEI.
16. Làm nóng bàn in lên 60 độ C. (Thực hành tốt nhất là để bàn của bạn nóng trong 30 phút để cho sự giãn nở nhiệt của tấm xây dựng ổn định cho độ chính xác tốt nhất)
17. Vô hiệu hóa động cơ bước.
18. Di chuyển đầu đùn đến trung tâm của bàn. Trung tâm của bàn nên là điểm 0 của bạn. Điểm tham chiếu để căn chỉnh phần còn lại của bàn nếu bạn đang thực hiện mod silicone.
19. Hạ thấp cần x của bạn xuống cho đến khi chạm vào bàn, sau đó hạ thấp một chút để lấy độ lỏng ra khỏi đồng hồ đo.
20. Đặt đồng hồ đo về 0.
21. Di chuyển đầu đùn của bạn quanh bàn theo hướng X Y đến tất cả các bu lông gắn.
22. Điều chỉnh bàn của bạn cơ học theo những gì bạn tìm thấy. Mod silicone hiện là lựa chọn tốt nhất. Nếu bàn của bạn không quá xa, bạn cũng có thể sử dụng băng Kapton hoặc nhôm để sửa các khu vực có vấn đề nhỏ. Đây là một bài viết về nơi mua và hướng dẫn cách làm. https://www.f3d.vn/3d-model/153414-mo-hinh-dem-silicone-va-khoang-cach-cho-kobra-2-max-pro-neo-plus
23. Trong những trường hợp cực đoan, bạn sẽ cần gỡ bỏ bàn nóng và căn chỉnh tấm gắn của bàn nóng. Lặp lại bước với đồng hồ đo. Điều chỉnh cho phù hợp. #### Hướng dẫn in: - 100% độ đầy

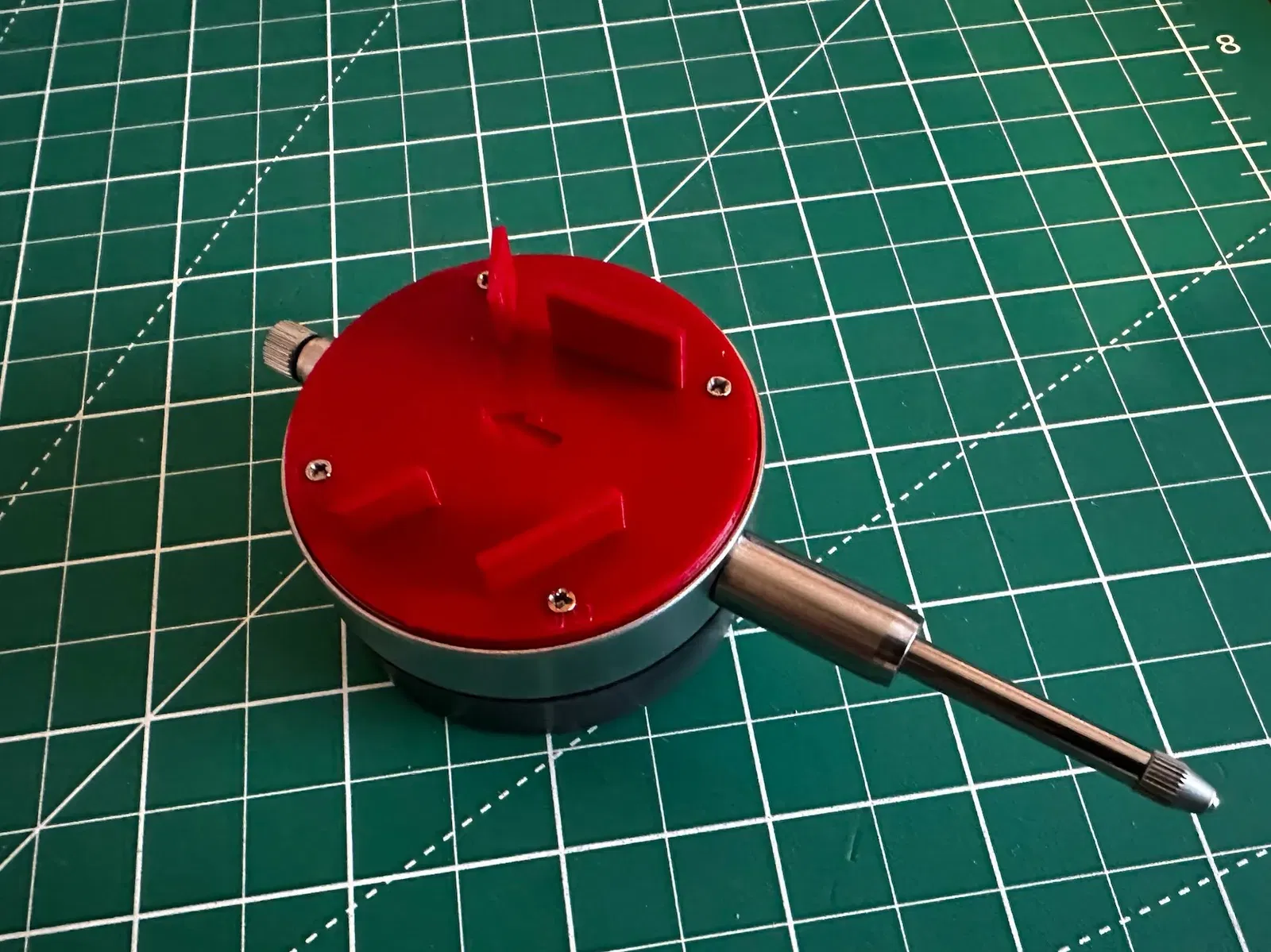

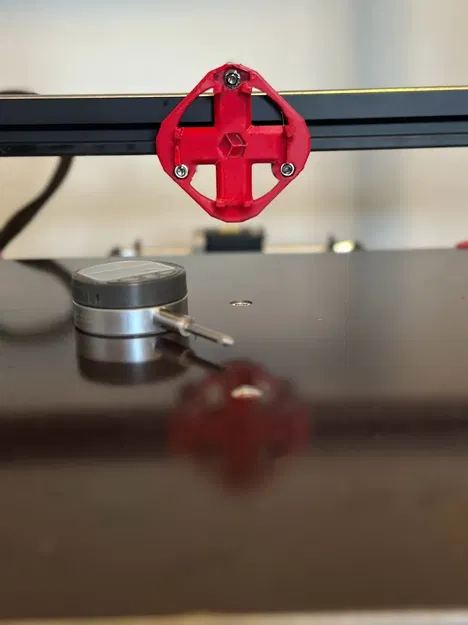

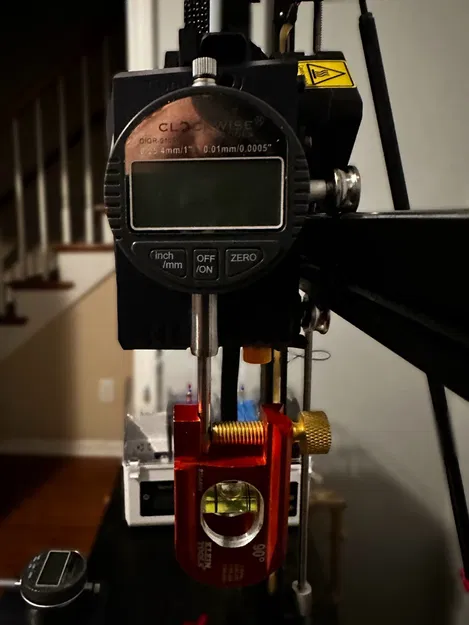

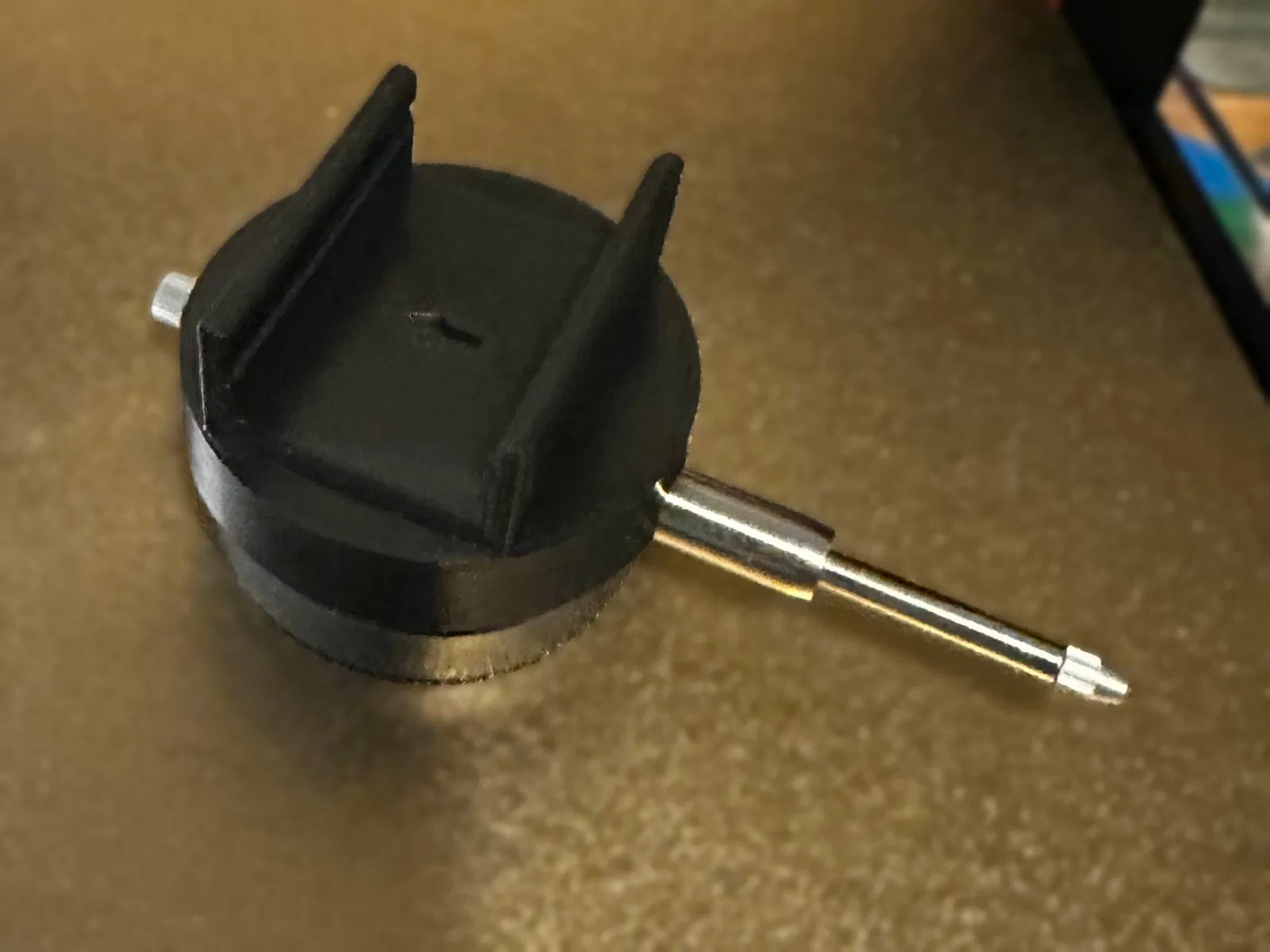

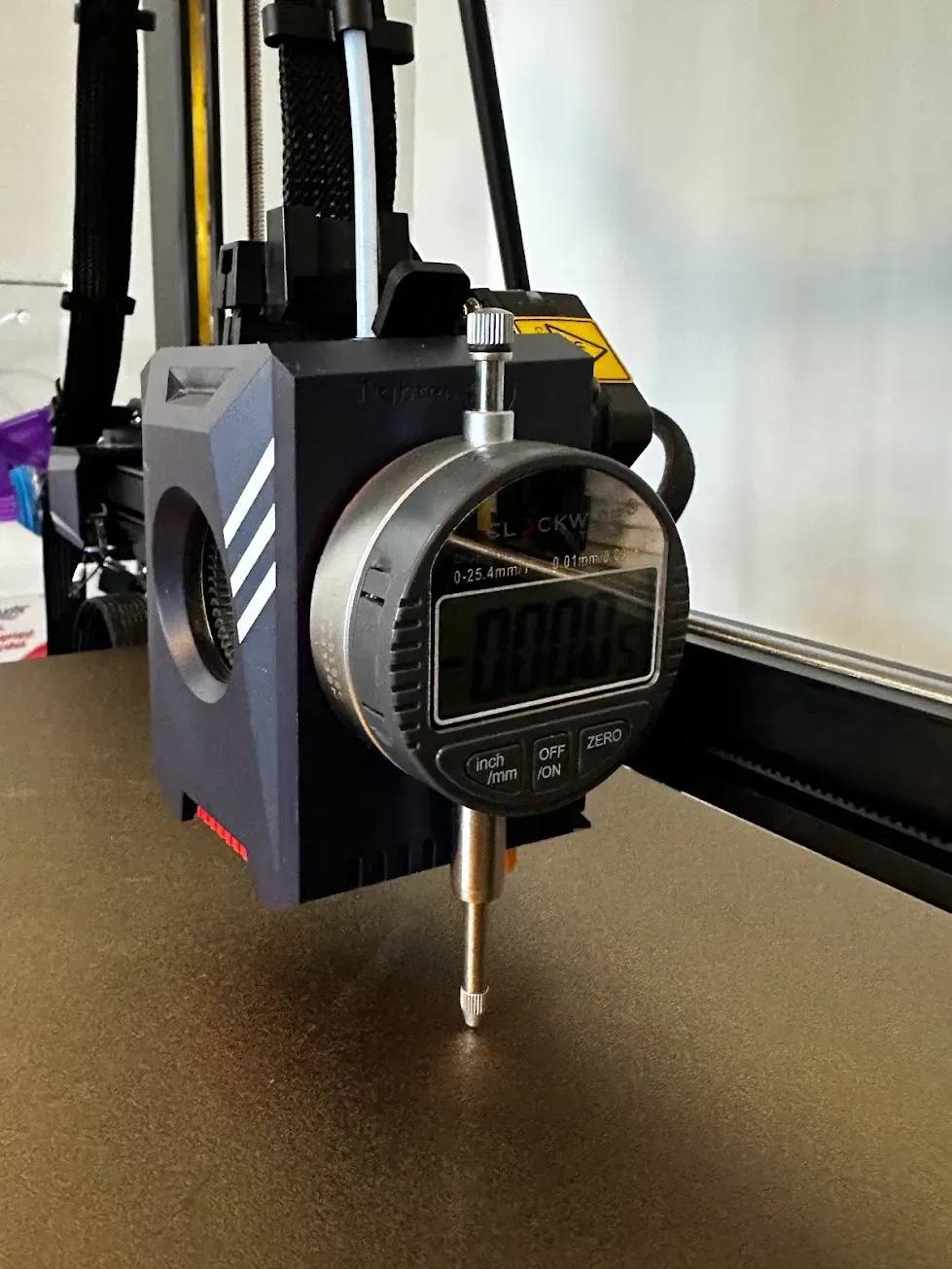

• PLA sẽ hoạt động. #### Hướng dẫn lắp đặt cho tất cả các kiểu gắn khác nhau. Gắn khung vào cần X: (2 cặp) Bốn bu lông M3x8 và Bốn đai ốc T M3 Phiên bản giá đỡ: Chỉ cần theo mũi tên và gắn đồng hồ đo của bạn vào giá đỡ. Đồng hồ đo Extruder (Phiên bản nắp thay thế): - Đây là nắp thay thế cho đồng hồ đo. Chỉ cần thay nắp sau bằng phần cứng hiện có.
• Chỉ cần đơn giản trượt vào vỏ extruder.

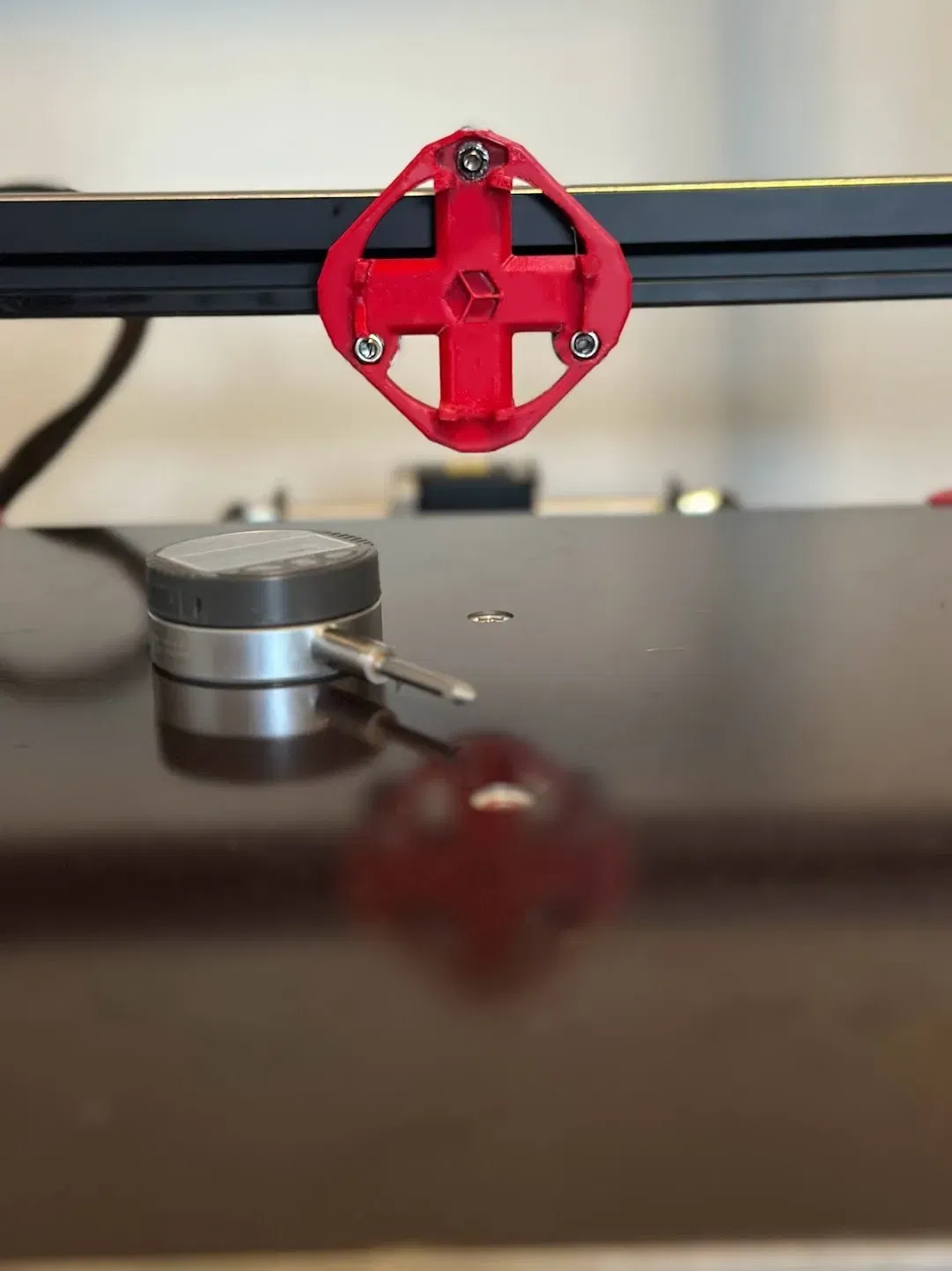

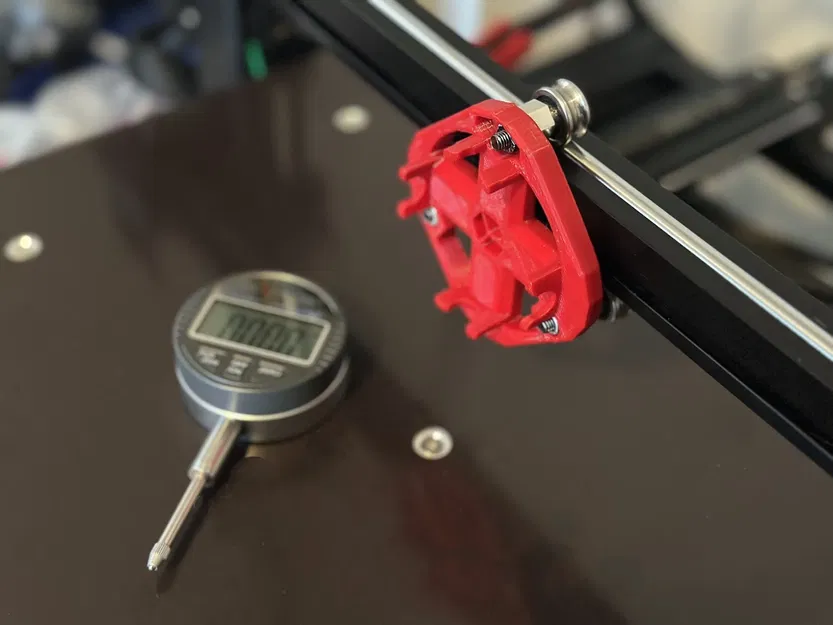

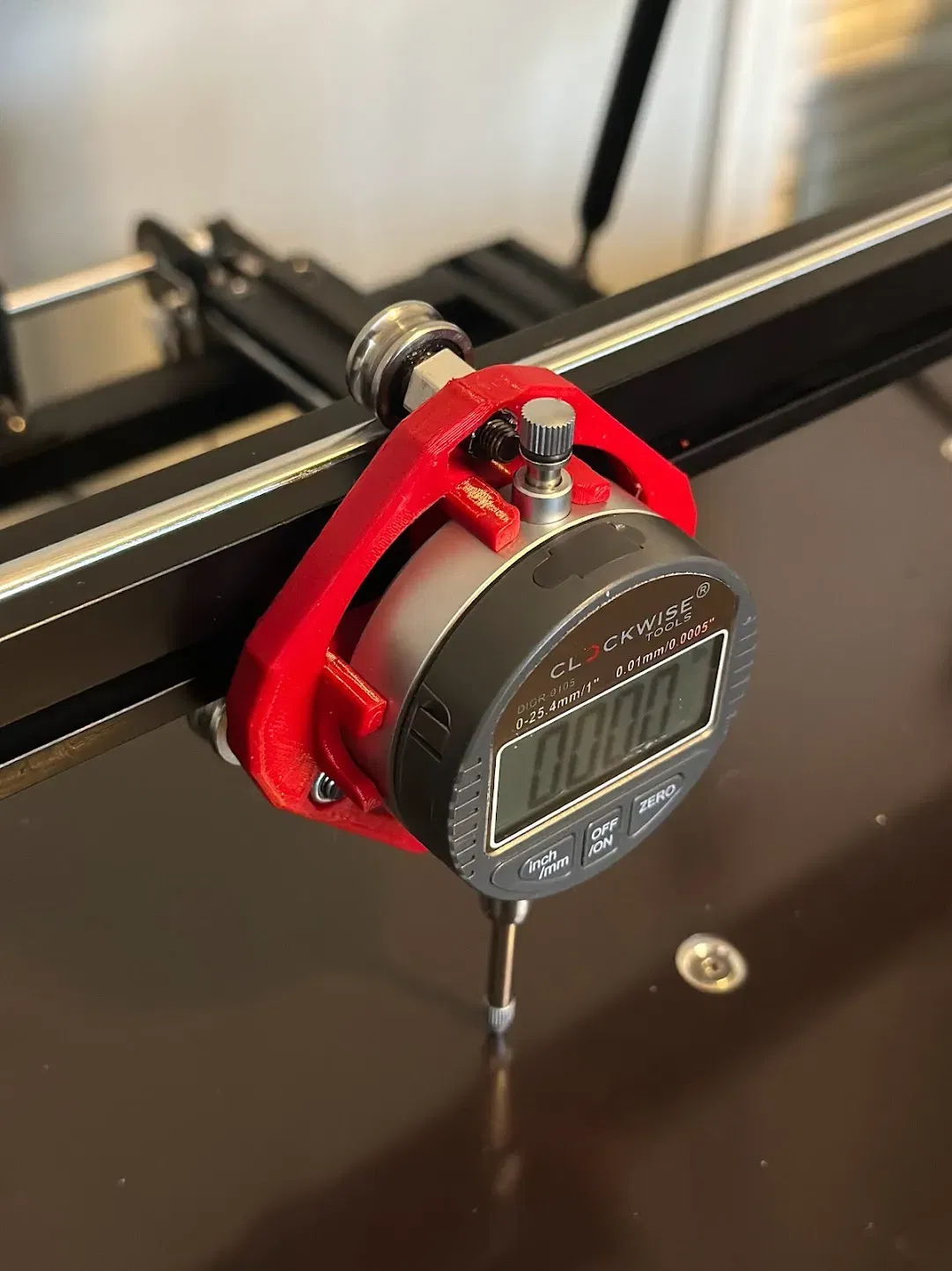

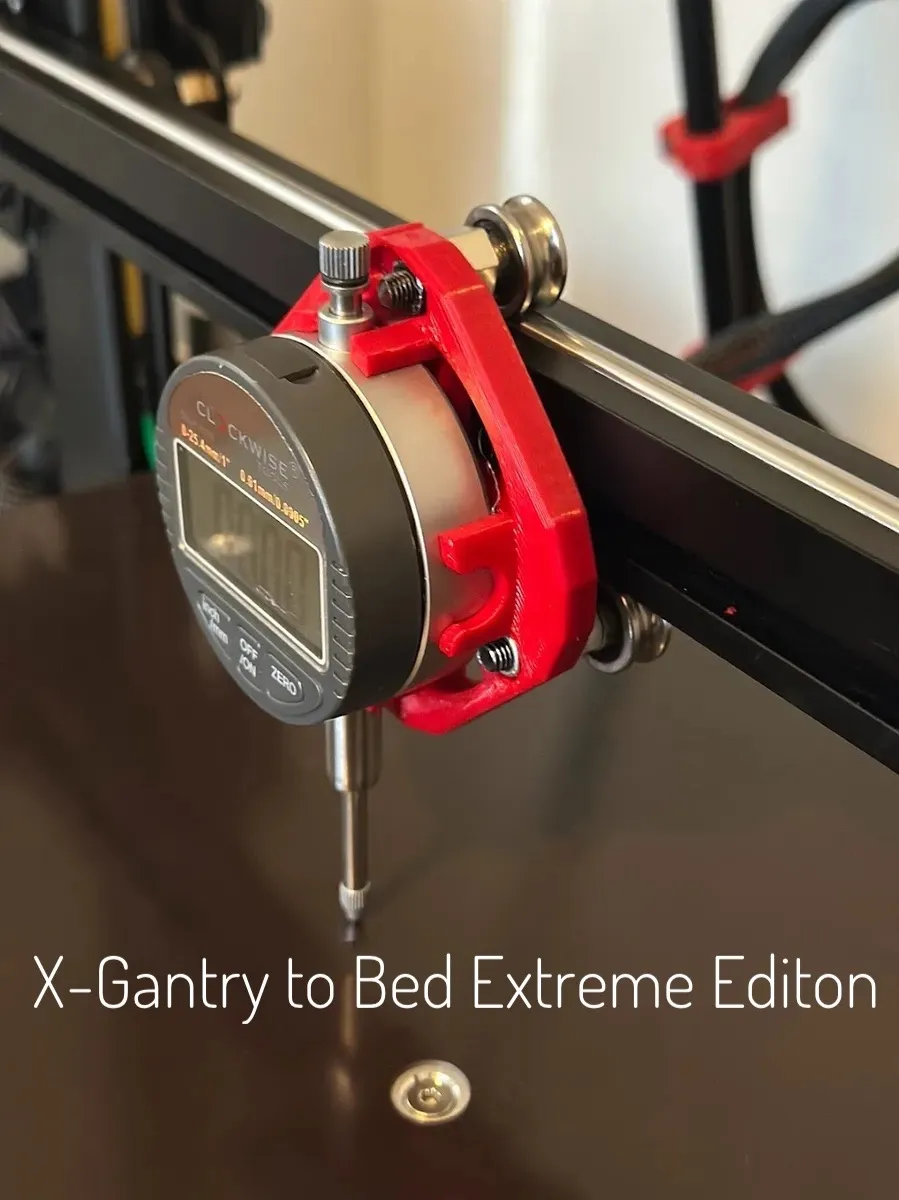

• Đặt bên phải của vỏ extruder khi bạn đang đối diện với máy in. Phiên bản gắn vào X-Gantry v1 (Phiên bản cực đoan) - x2 8mm Spacer
• x1 Đai ốc lệch tâm cao 8mm
• x3 Bu lông nắp vai M4 25mm
• x3 Bạc đạn U-Grove SG15 #### Thông tin về việc vuông góc và chỉnh sửa khung máy in 3D của bạn ### Thông tin cho mod Silicone: Đây là một bài viết với hướng dẫn về cách thực hiện. Ngoài ra, có các miếng đệm nếu cần thiết để hoàn thành nhiệm vụ. https://www.f3d.vn/3d-model/153414-mo-hinh-dem-silicone-va-khoang-cach-cho-kobra-2-max-pro-neo-plus Kích thước miếng đệm giường Kobra 2 Max: - 2 Miếng giữa 19mm
• 6 Miếng ngoài 17mm Kích thước miếng đệm giường Kobra 2 Pro: - 14mm Mua miếng đệm Silicone cho Mod Silicone: - Miếng đệm Silicone 18mm cho Kobra 2 Max
• Miếng đệm Silicone 16mm cho Kobra 2 Pro, Kobra 2, Neo 1. 18mm Nâu

2. 18mm Đen
3. 18mm Xanh dương
4. Sử dụng ống Silicone tạo miếng đệm silicone tùy chỉnh của riêng bạn: https://amzn.to/4czxNJV
5. 16mm Nâu Video Mod Silicone:
