Vỏ nhỏ cho bo mạch RAK19007 và RAK5005 dùng trong Meshtastic

*\Bạn có thể mua trường hợp này và những trường hợp khác đã được in:***

Khách hàng Mỹ có thể mua từ QuantumShadow3D: (https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng Vương quốc Anh/Châu Âu có thể mua từ 3DChicken: (https://www.3dchicken.co.uk)

Những mô hình này chỉ dành cho mục đích cá nhân. KHÔNG sao chép, bán, trao đổi hoặc thu lợi từ thiết kế của tôi mà không có sự cho phép rõ ràng của tôi.

Bất kỳ ai quan tâm đến việc cấp phép thiết kế này cho việc bán không thương mại (tức là riêng tư) có thể nhắn tin cho tôi ở đây để thảo luận. Xin hãy tôn trọng các hạn chế của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/) và tôi khuyến khích bất kỳ ai thấy thiết kế của tôi đang được bán hãy liên hệ với tôi.

Với tất cả những điều đó đã nói, bây giờ hãy đến với các mô hình…

Cập nhật 5-Tháng Chín-2023:

• Tải lên phiên bản v8 của tất cả các mô hình trường hợp với nhiều cải tiến

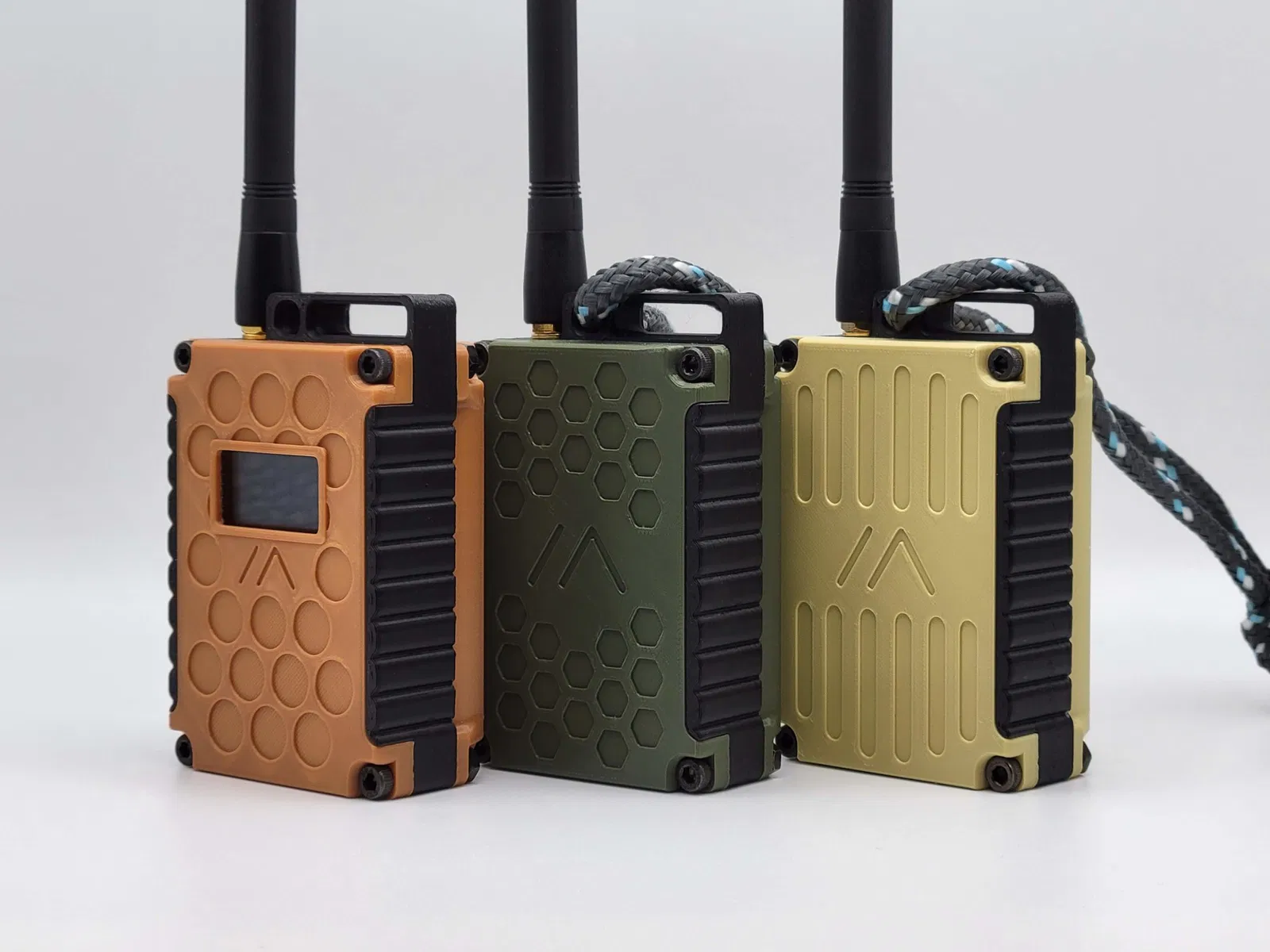

• Thêm họa tiết ‘Waves’ mới
• Thêm nắp lưng để hỗ trợ pin li-po dày 9mm, 10mm và 12mm

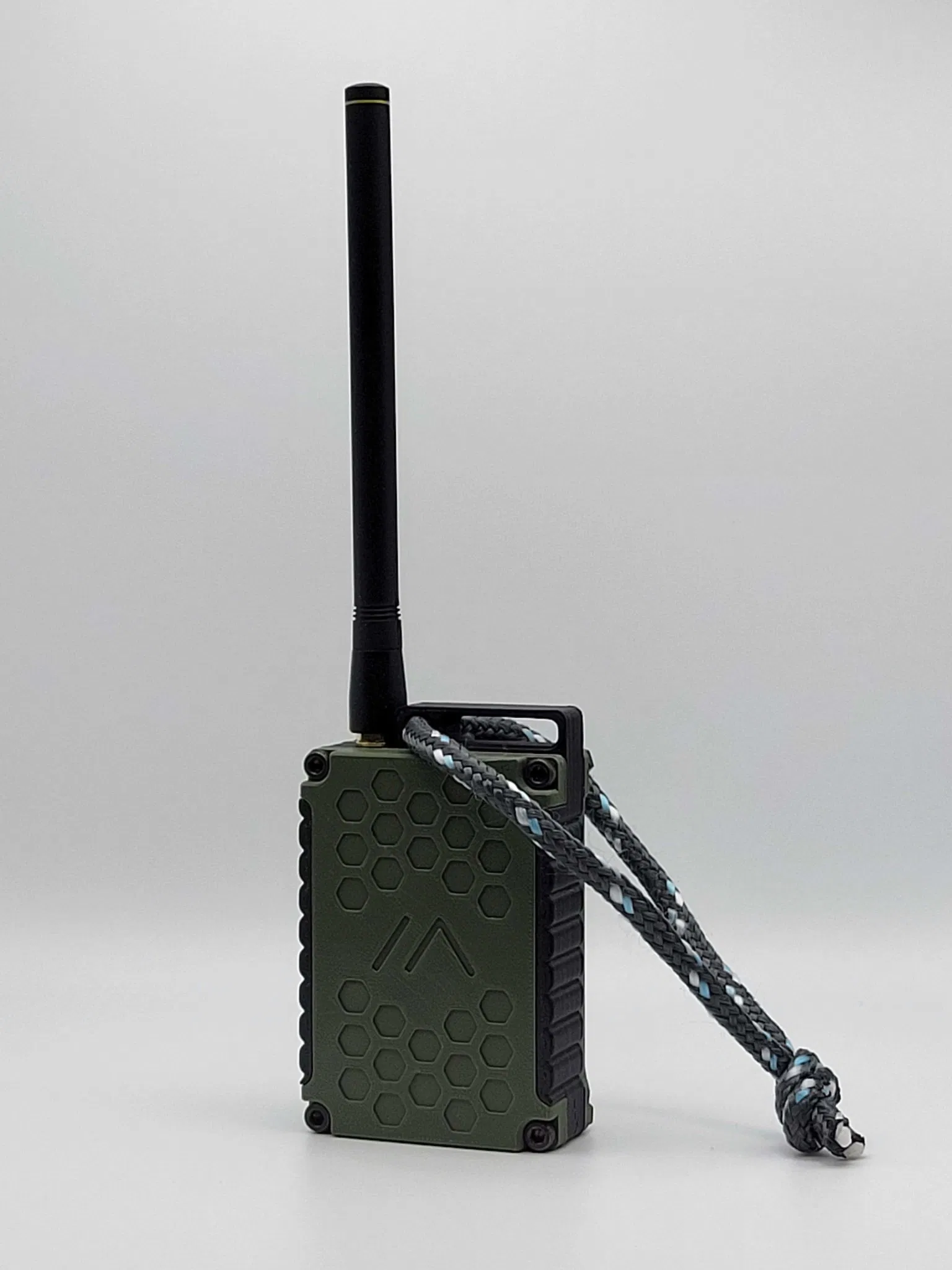

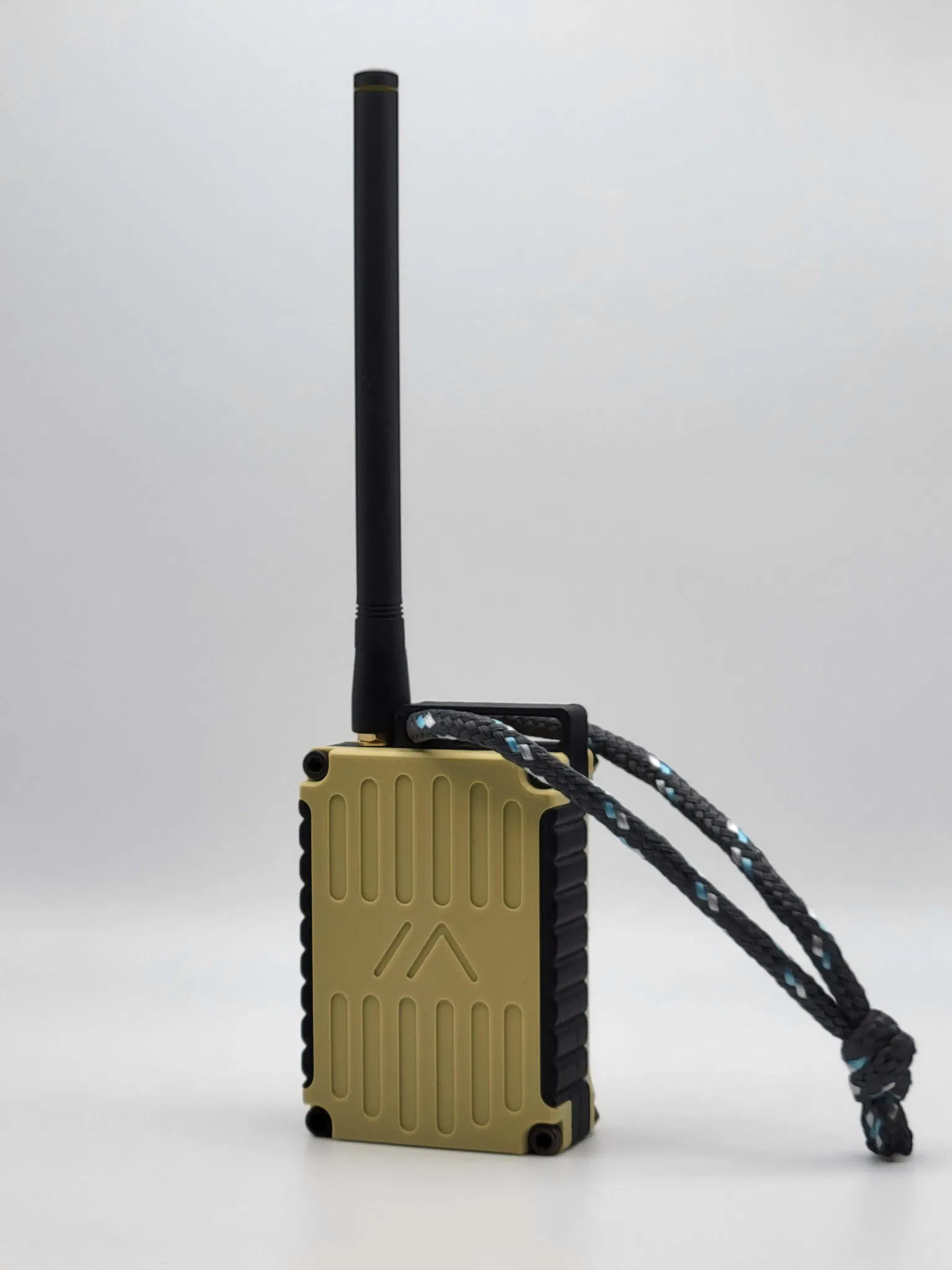

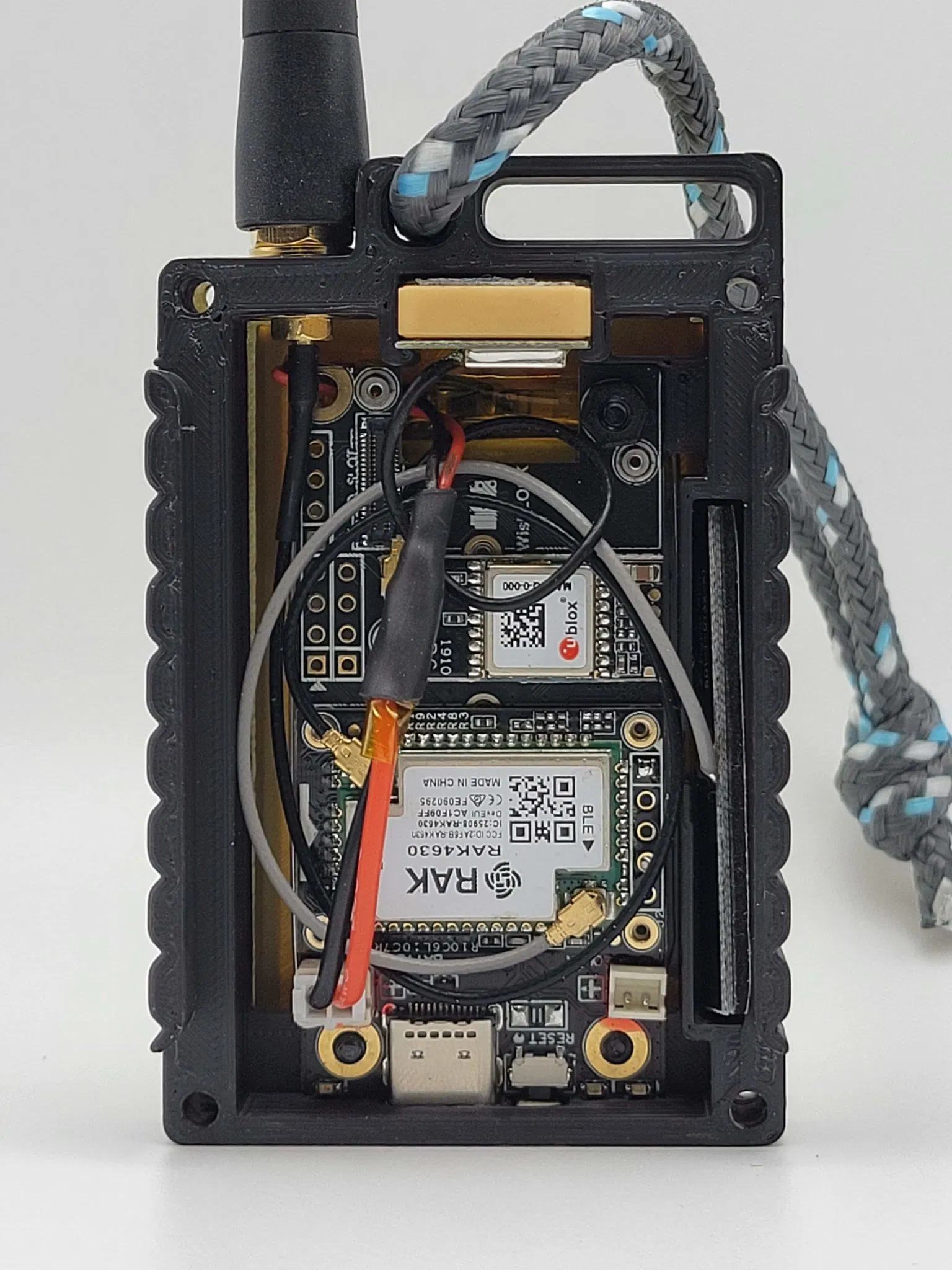

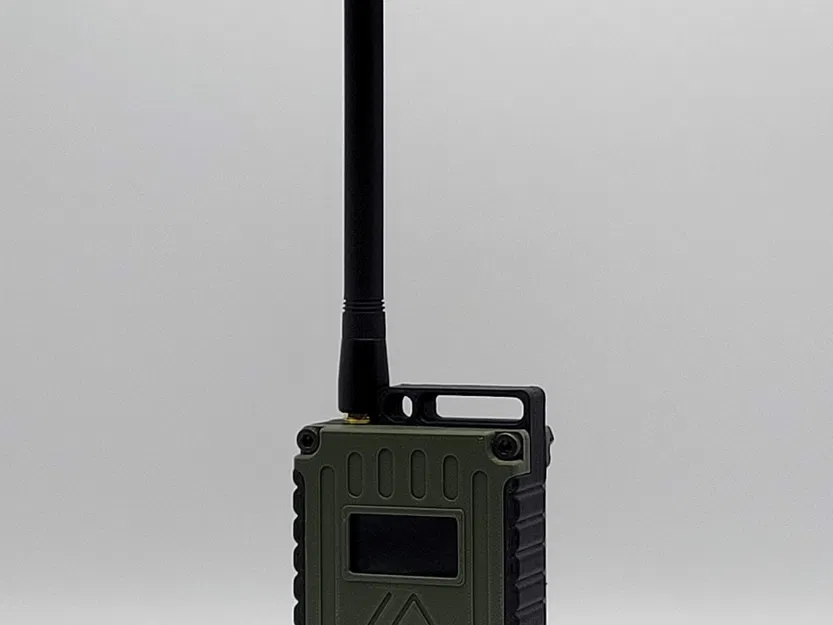

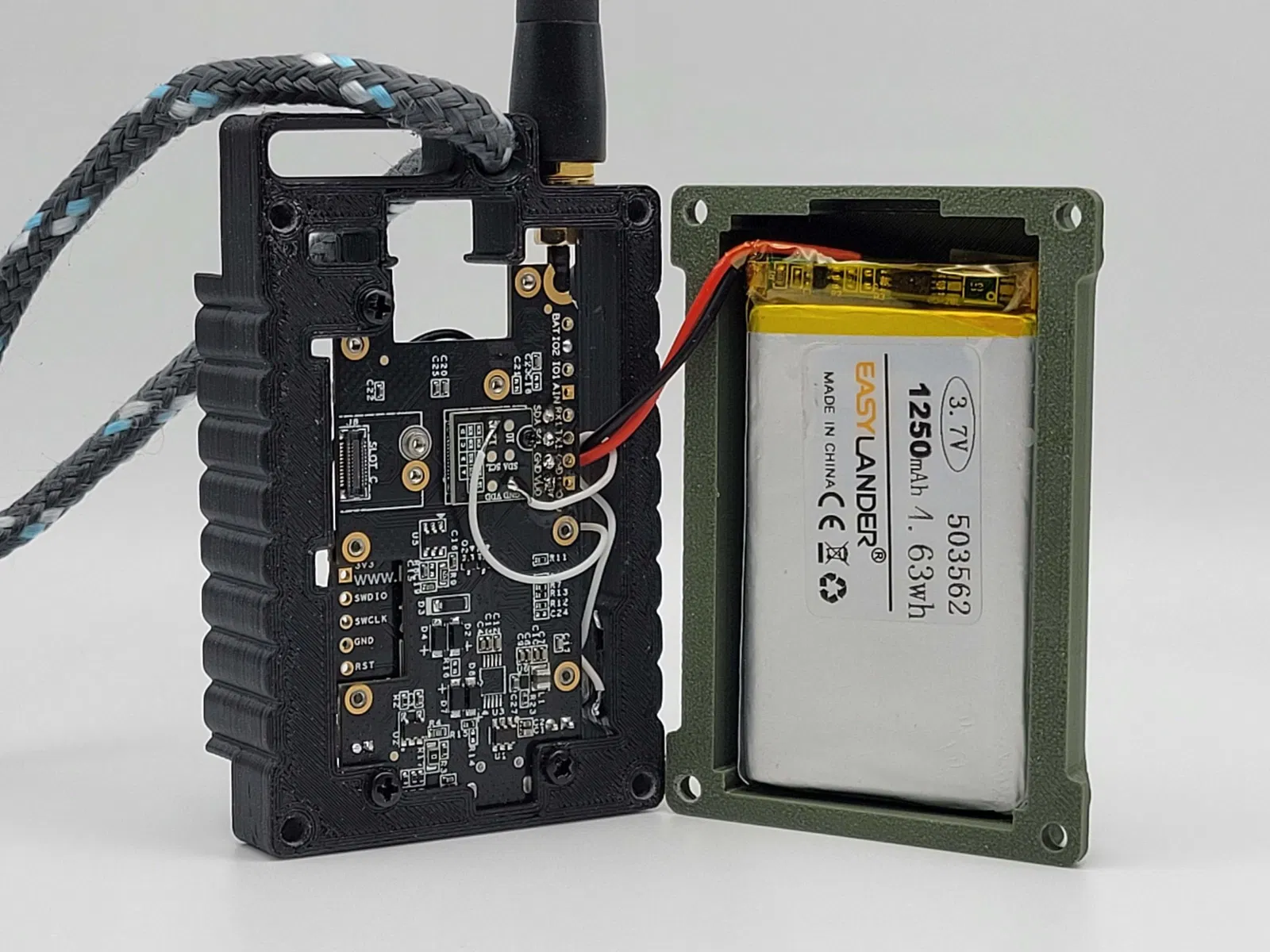

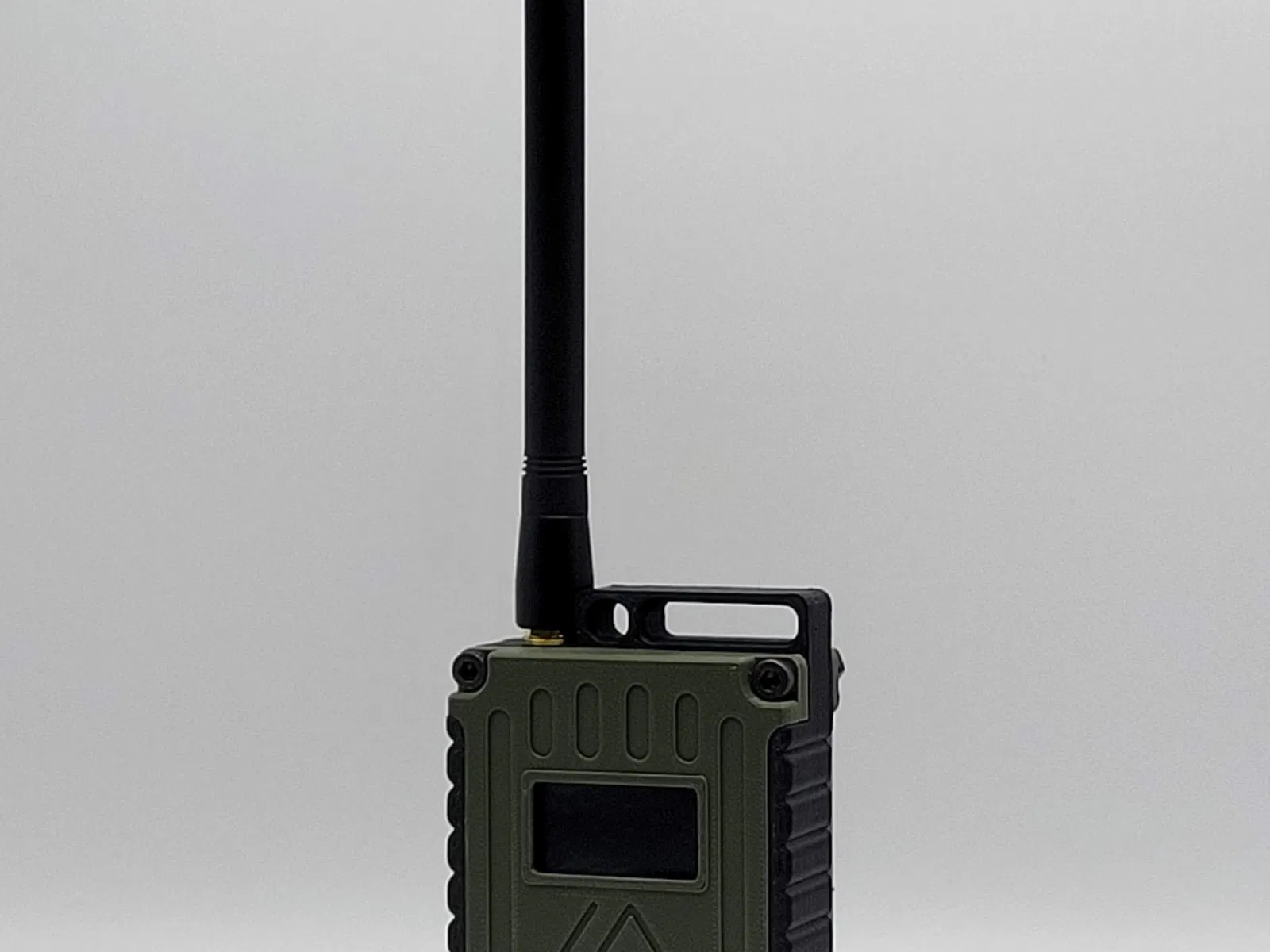

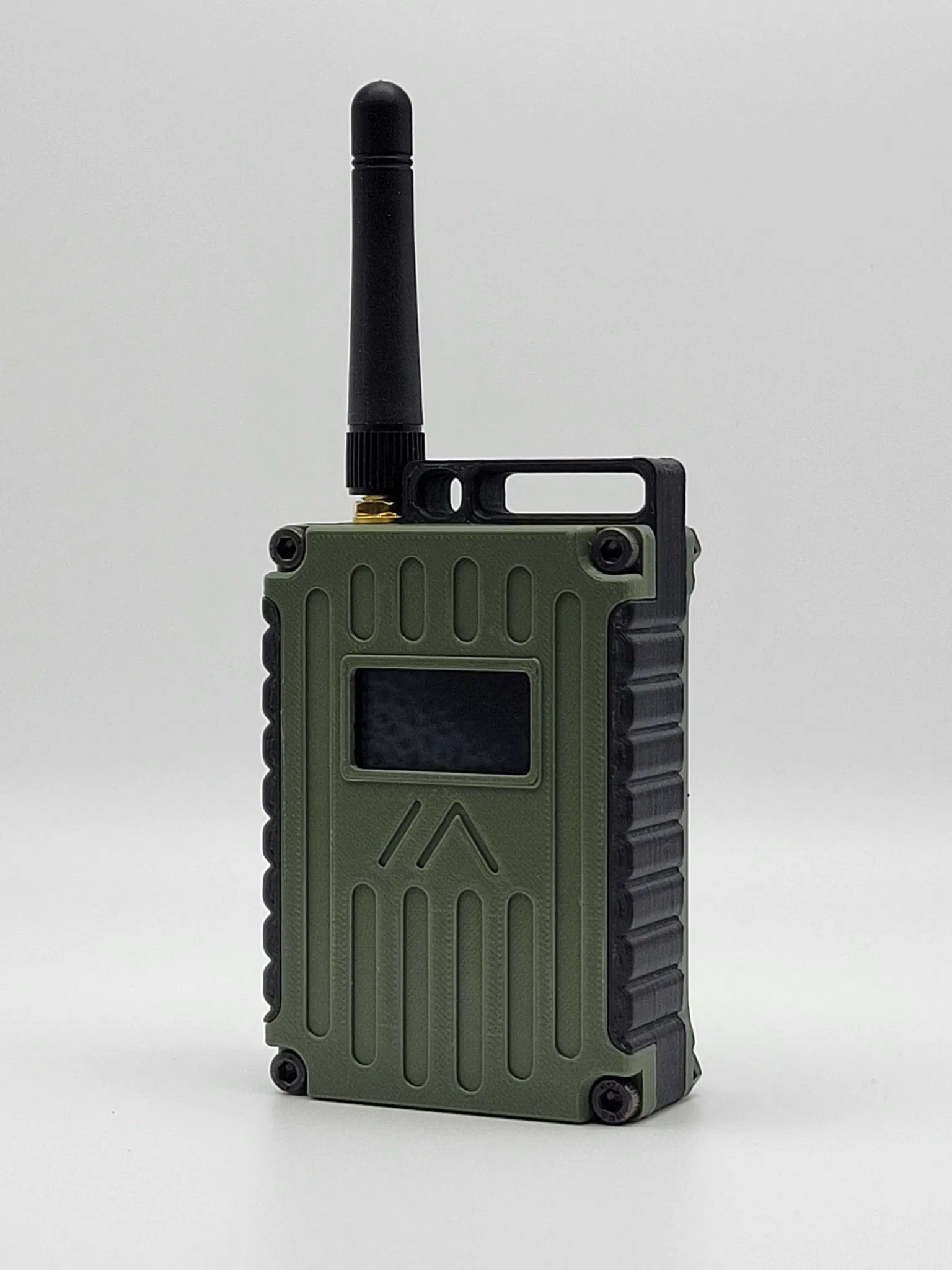

Đây là một trường hợp nhỏ hơn cho RAKwireless RAK19007 và RAK 5005 WisBlock base boards, được thiết kế với dự án Meshtastic (https://meshtastic.org) trong tâm trí. Nó sẽ chứa bo mạch RAK19007 hoặc RAK5005 cùng với các mô-đun RAK4631 (LoRa), RAK1910 (GNSS/GPS) và RAK18001 (buzzer piezo) (và những mô-đun khác).

Phần cứng cần thiết:

• Bốn (4) ốc vít đầu lục giác M3x20mm
• Bốn (4) đai ốc M3
• Ba (3) ốc vít M2.5 (để cố định bo mạch RAK vào khung)

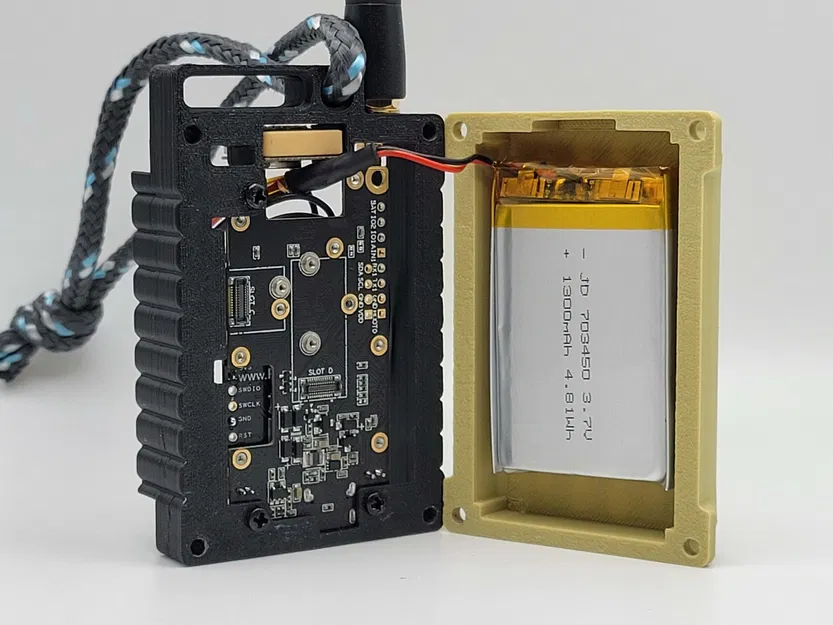

• Pin: Bộ pin lithium polymer MakerFocus 2000mAh (https://www.amazon.com/2000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6QS58J); hoặc pin có dung lượng nhỏ hơn 1,300mAh (mã pin 703450 hoặc 503562)

Phần cứng tùy chọn:

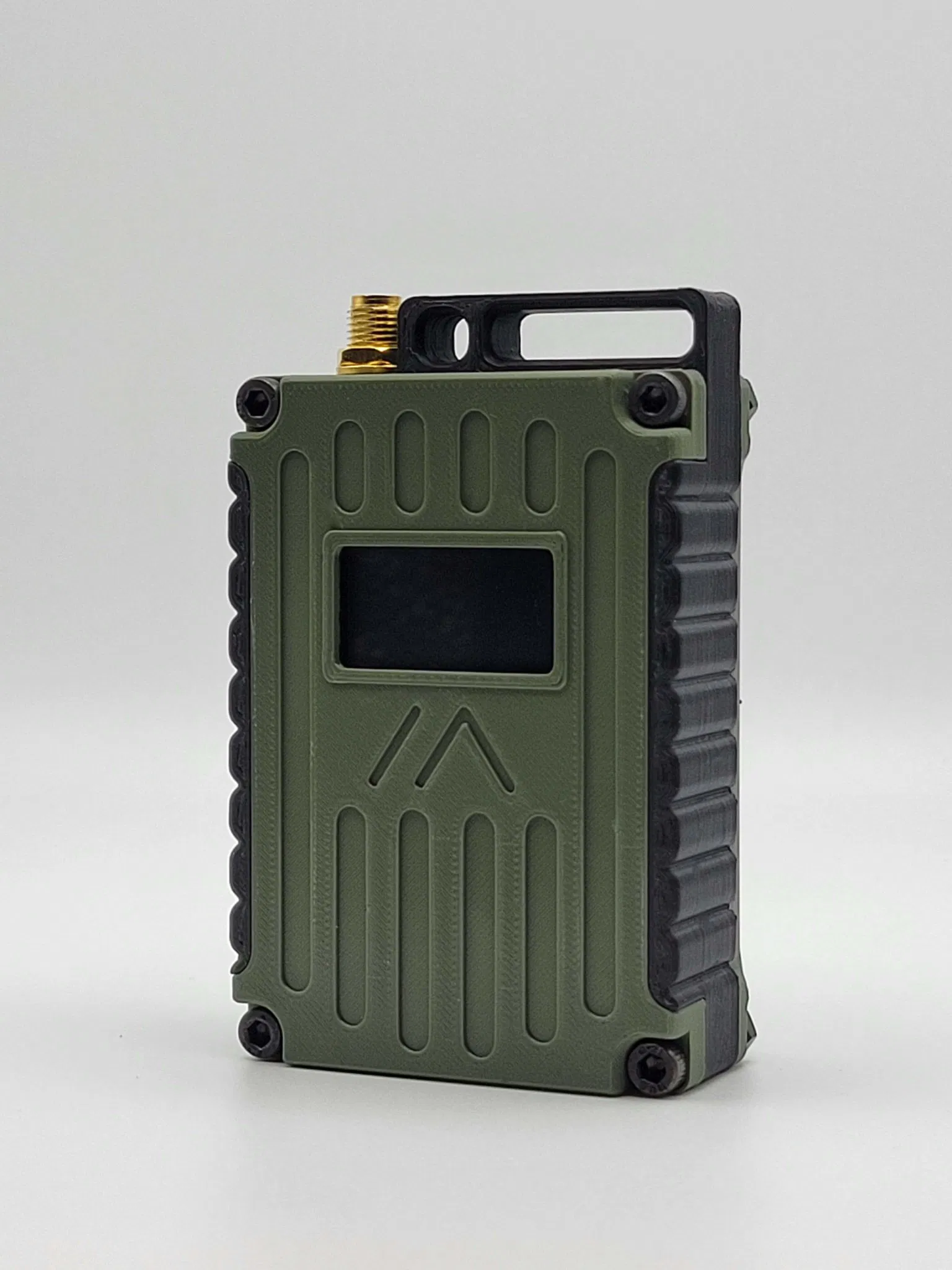

• Màn hình OLED 0.96" RAK1921 hoặc tương tự
• Bốn (4) vít M2x4mm (để gắn màn hình OLED)
• Bốn (4) vòng đệm M2 (để gắn màn hình OLED)

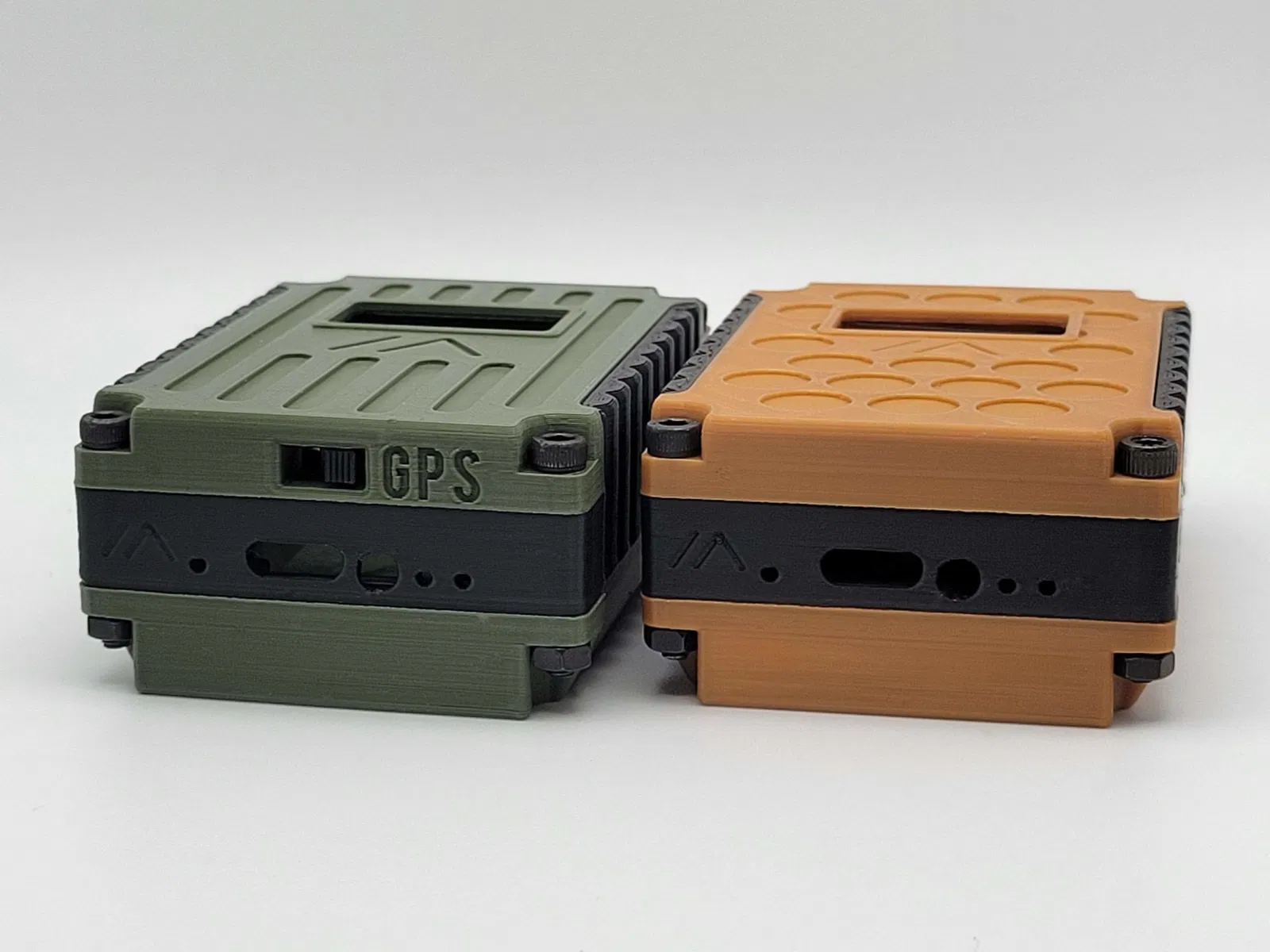

• Một (1) Công tắc Trượt Mini SS-12F16 G4 (để chuyển đổi nguồn GPS): https://amazon.com/dp/B08947137H
• Một (1) nút nhấn vi mô tạm thời (để nút IO5/người dùng): https://amazon.com/gp/product/B07C7211PJ - Lưu ý: nút người dùng yêu cầu hàn nút nhấn vi mô vào các chân AIN1 và GND trên các bo mạch RAK19007 và RAK5005.
• “bo mạch IO mini” mà mở rộng GPIO bổ sung không có sẵn vật lý trên các bo mạch RAK19007 và RAK5005 (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)

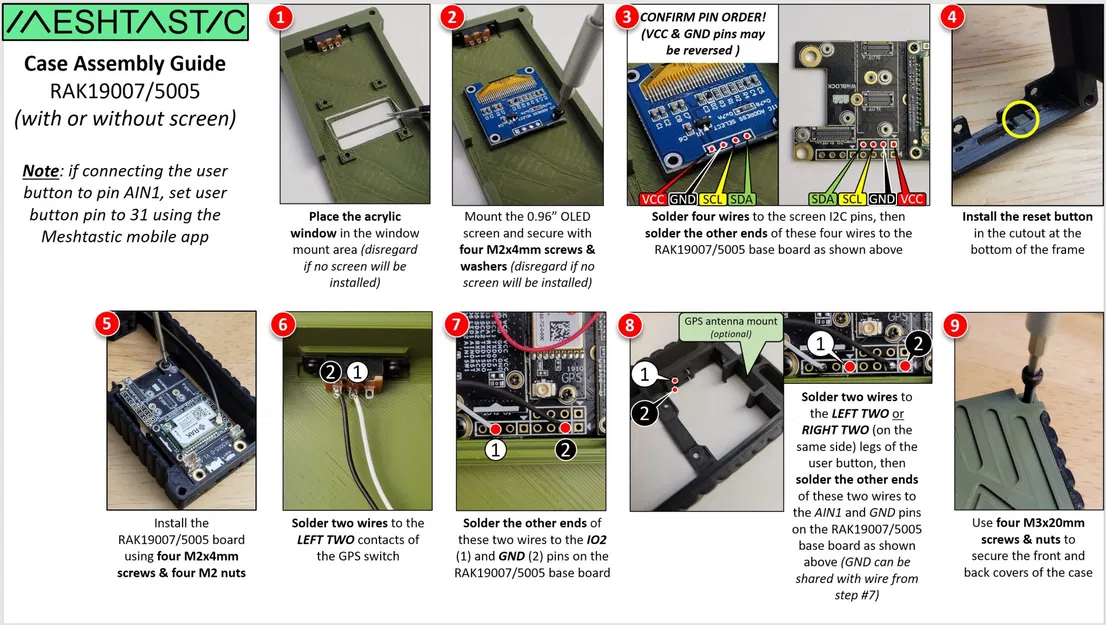

Các tệp mô hình tối thiểu yêu cầu (màn hình OLED):

• RAK19007-5005-mini_front-<GPSswitch/noGPSswitch>-<pattern>
• RAK19007-5005-mini_back-<pattern>
• RAK19007-mini_frame_<no-user-button/user-button>_<extended-loop/small-loop>
• +HOẶC+ RAK5005-mini_frame_<no-user-button/user-button>_<extended-loop/small-loop>
• RAK19007-mini_button-reset (CHỈ sử dụng với bo mạch RAK19007)
• +HOẶC+ RAK5005-mini_button-reset (CHỈ sử dụng với bo mạch RAK5005)
• RAK19007-5005-mini_button-plate (chỉ dành cho khung có nút người dùng)

Lưu ý:

• Kích thước vỏ: 79mm (D) x 50mm (R) x 30mm (C)
• TÙY CHỌN: Nút người dùng yêu cầu một “bo mạch IO mini” mà mở rộng chân IO5 không có sẵn vật lý trên các bo mạch RAK19007 và RAK5005 (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)
• TÙY CHỌN: Công tắc GPS không còn cần thiết kể từ firmware Meshtastic v2.2.4; nhấn ba lần nút người dùng để tắt/mở nguồn cho mô-đun GPS (nếu được cài đặt)
• TÙY CHỌN: Cửa sổ acrylic cắt bằng laser để bảo vệ màn hình OLED (Laser-cut_acrylic_window_insert_v3.svg)
