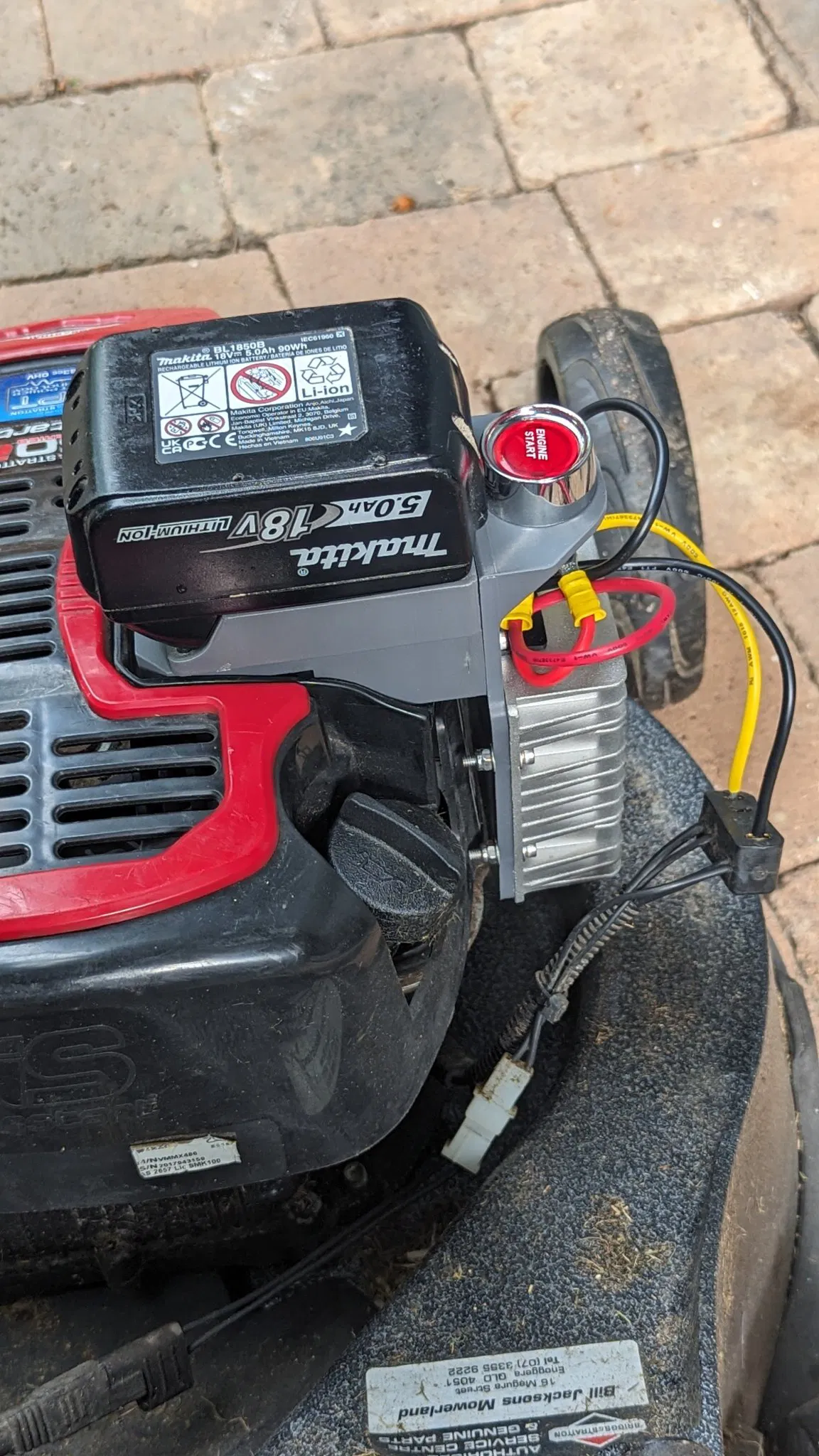

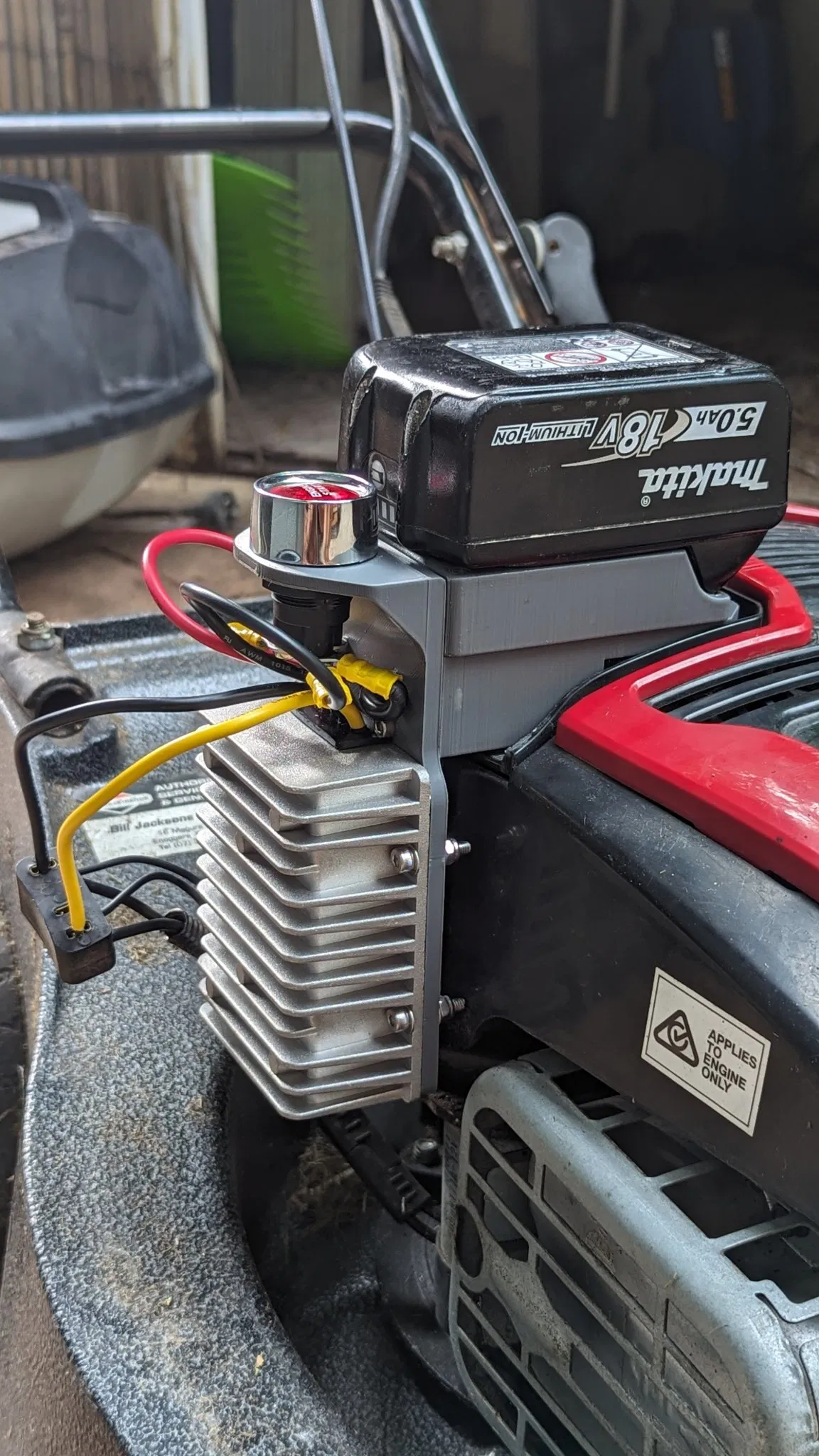

Bộ chuyển đổi pin Instart cho máy cắt cỏ Briggs và Stratton

Vì vậy, nếu tôi có thời gian trở lại, tôi sẽ không làm điều này - tôi chỉ cần trả tiền cho cái pin Briggs and Stratton Instart ngu ngốc. Nhưng một khi tôi đã bắt đầu, tôi đã khá cam kết…

Dự án này có lẽ chỉ thu hút một nhóm người khá nhỏ, ngay cả khi bạn có một chiếc máy cắt cỏ Instart, bạn có thể không có pin Makita, nhưng bạn có thể thích ứng các bộ phận này cho các hệ thống pin 18v khác. Hy vọng thông tin ở đây sẽ có ích cho mọi người ít nhất. Bạn sẽ cần một bộ chuyển đổi 40 amp 24→12V. Một cái 15 amp là không đủ - động cơ khởi động tiêu thụ một lượng dòng điện đáng ngạc nhiên cho một động cơ nhỏ bé. Tôi cũng đã sử dụng một công tắc 'khởi động động cơ' từ Jaycar - có vẻ như pin gốc có một loại rơ le bên trong, và công tắc khởi động gốc trên tay lái của máy cắt cỏ đóng rơ le và pin cung cấp năng lượng cho động cơ khởi động. Pin Makita không có chức năng này nên tôi đã bỏ qua ý tưởng rơ le và sử dụng một công tắc được đánh giá đủ dòng điện để xử lý nhiệm vụ khởi động. Thực sự mà nói, tôi ước gì mình chỉ mua một cái rơ le và làm cho đúng - một công tắc tạm thời có thể xử lý dòng điện này không hề rẻ. Bạn cũng sẽ cần một khối đầu nối Makita 18v - những cái này dễ dàng có sẵn trên ebay và những nơi khác. Bảng pin Makita là một bản remix của https://www. printables. com/model/187090-makita-lxt-18v-battery-mount-v4

Bảng thích ứng pin Instart là một bản remix của:

(xin lỗi các nhà sản xuất ở trên, tôi không biết cách gán nhiều mục là remix trong mô tả này)

Bảng giảm điện áp là thiết kế của riêng tôi. Các bộ phận khác nhau được giữ lại với nhau bằng vít và đai ốc M3 và M4. Tôi đã bao gồm một tệp F360 nếu bạn muốn remix các bộ phận này cho ứng dụng của riêng bạn.
