Mô hình lithophane mèo tro với đèn LED cảm biến chuyển động

Ash Cat lithophane là một chiếc xe lửa hơi nước lithophane từ tuyến đường sắt đẹp mắt chạy từ Cumberland đến Frostburg, Maryland. Nó vừa vặn vào một chiếc hộp, vỏ hoặc khung có thể di động. Hộp litho hoặc vỏ sử dụng đèn LED và được kích hoạt bằng cảm biến chuyển động trong điều kiện ánh sáng yếu. Nó được cấp nguồn bằng pin lithium polymer, được sạc từ bộ sạc trên tàu và cáp nguồn USB. Tùy thuộc vào kích thước của pin bạn sử dụng; nó chỉ cần được sạc mỗi vài tháng đến một lần mỗi năm.

Nếu sử dụng Bambu Labs X1CC, bạn chỉ cần tải xuống hai tệp từ sáu tệp ở trên. Một tệp cho hộp litho là tệp step hoặc tệp 3FM và cho Lithophane của đầu máy Ash Cat 734 và tàu là tệp 3FM 9 Mb. Hãy chắc chắn tải xuống và đọc tệp PFD cuối cùng vì nó là toàn bộ quy trình để xây dựng điện tử trong hộp và thiết lập AMS của bạn.

Ash Cat Lithophane

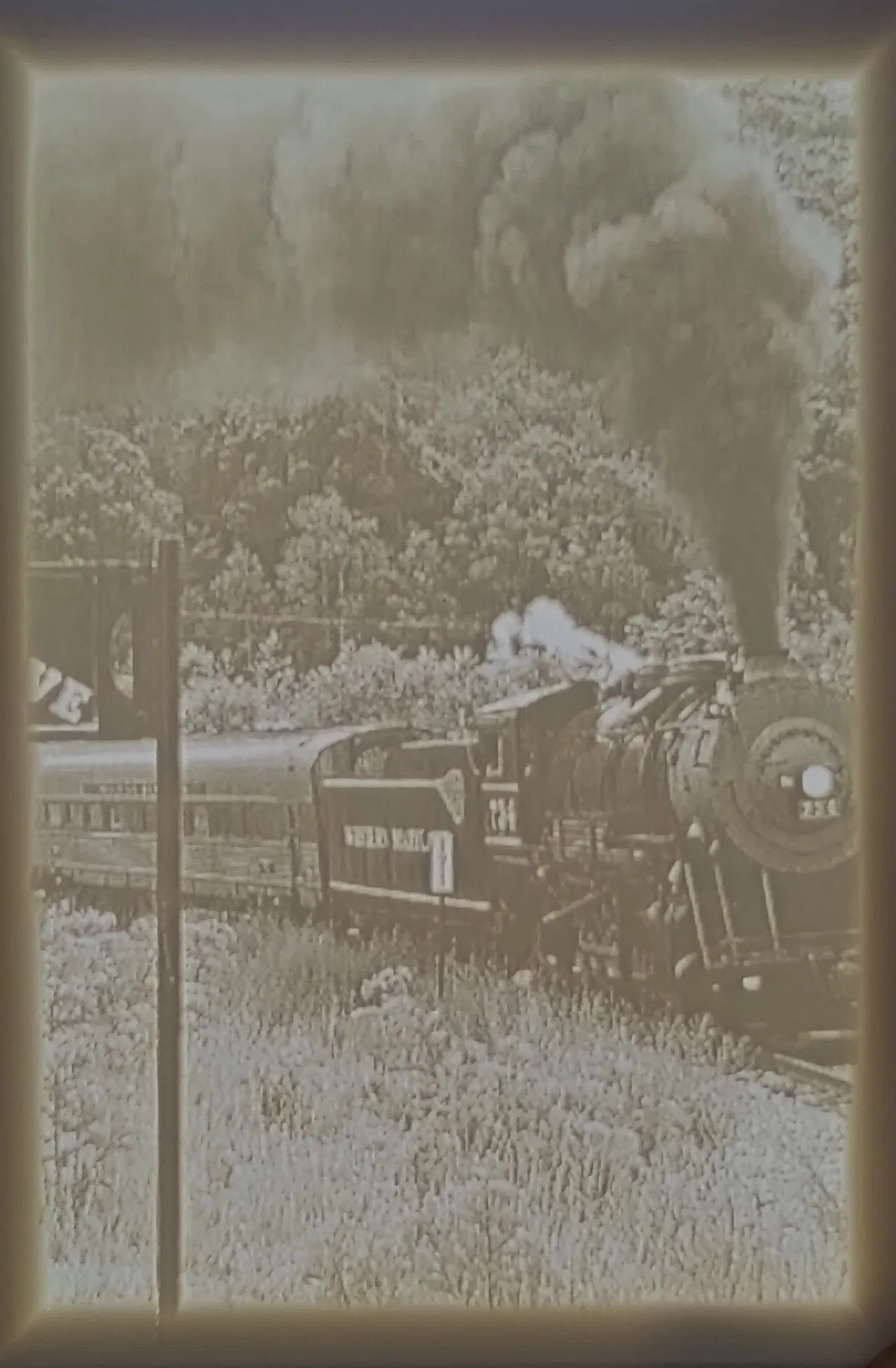

Ash Cat, cái mà những người làm đường sắt từng gọi là một đầu máy hơi nước. Điều này được thiết kế để xem một chiếc X1 có thể thực hiện một dự án lithograph toàn bộ như thế nào. Tôi phải nói rằng nó đã ra rất tốt, đặc biệt là với màu sắc được thêm vào.

Để giữ chi phí thấp, việc hàn và tháo hàn là những kỹ năng cần thiết cũng như in 3D cho dự án này. Tệp 3MF sẽ hoạt động tốt nhất cho dự án này mà không cần thay đổi; ngoài việc tải một cuộn PLA màu đen vào khe AMS #1 và PLA trắng vào khe #3. Tôi đã sử dụng thương hiệu Creality. Tôi cũng đã sử dụng tấm mát được xịt bằng thuốc xịt tóc Aquanet.

Một vài món đồ sẽ phải được mua từ Amazon hoặc một trong những trang web chậm từ Trung Quốc như AliExpress, Banggood, hoặc Wish, cái nào có ưu đãi tốt nhất là cái tôi sử dụng. Những món đồ này bao gồm đèn LED cảm biến chuyển động có 6 LED, nó có bảng chính xác để vừa với các chốt trong hộp.

https://a.co/d/cBcVpeI

Một pin lithium polymer từ 2.8-4.2 volts với dung lượng từ 2000 Ma Hr. cho đến 10,000 Ma Hr. Nếu bạn muốn, bất cứ thứ gì bạn có thể chi trả. Bạn có thể như tôi, đã có một số sẵn có. Tôi đã sử dụng một pin 45,000 Ma. Hr. sẽ cung cấp năng lượng cho dự án này trong vài tháng.

Và một bảng quản lý sạc pin. Nó sẽ phát sáng một ánh sáng đỏ ở góc của lithophanes khi đang sạc và một ánh sáng xanh khi đã sạc xong. Bất kỳ bộ sạc USB nào và cáp USB đúng sẽ hoạt động để sạc. Những bảng này sẽ được gắn vào hộp litho, bạn có thể cần sử dụng một cái dũa nhỏ của thợ kim hoàn trên lỗ để gắn nó vào đúng vị trí.

https://a.co/d/crZWtEr

Bước # 2. Sau khi thiết lập máy in để in cả hai tệp, sẽ mất khoảng 20 giờ thời gian in cho cả hộp litho và lithophane. Khi hộp litho hoàn thành việc in, bạn có thể lắp đặt các linh kiện điện tử. Bạn sẽ cần một số công cụ cho việc này. Bạn sẽ cần: một máy hút hàn, một bút hàn, hàn, một đầu phẳng nhỏ cũng như một tua vít Phillips nhỏ, một cái kẹp nhỏ hoặc tay giúp đỡ, và súng bắn keo nóng, cùng với que keo.

Bước # 3. Tháo rời đèn LED bằng cách xoay phần sau nơi chứa pin. Gập phần sau lại để chèn một tua vít đầu phẳng và tháo nam châm để dành cho dự án khác. Phần sau có thể được bỏ vào thùng tái chế nhựa. ♻ Sau đó tháo ba cái vít khỏi đèn LED bằng một tua vít Phillips nhỏ. Sau đó, hàn rời các đầu dây đến kẹp pin. Sau đó, với một tua vít đầu phẳng nhỏ, tháo bảng mạch khỏi đèn LED. Một lần nữa, lưu lại các kẹp pin để sửa chữa các giá đỡ pin bị hỏng hoặc cho một dự án khác. Ném vỏ của đèn LED vào thùng tái chế nhựa. ♻ Lưu lại ống kính có lỗ ở giữa sẽ được tái sử dụng trong dự án này. Cũng tháo ống kính của cảm biến chuyển động và để sang một bên vì nó sẽ được tái sử dụng.

Bước # 4. Đặt mạch in với cảm biến hướng xuống dưới vào kẹp hoặc tay giúp đỡ mà bạn sử dụng để hàn. Sử dụng một kẹp cá sấu làm kẹp tản nhiệt cho chính cảm biến. Làm nóng mỏ hàn đến 650° c sau đó chạm một chút hàn vào đầu mỏ hàn. Giữ mỏ hàn trong một tay và cái hút trong tay kia. Chạm mỏ hàn vào một trong các chân của cảm biến khi hàn tan chạm hút nó ra bằng cái hút hàn. Lau sạch đầu mỏ hàn trên một miếng bọt biển ướt. Sau đó làm tương tự với hai chân còn lại của cảm biến cũng như với các dây dẫn âm và dương để cung cấp điện. Khi những cái đó đã được gỡ bỏ. Lật mạch in lại trong kẹp hoặc tay giúp đỡ. Sử dụng dao exacto để nâng cảm biến lên một chút. Sau đó sử dụng tua vít đầu phẳng để gỡ bỏ cảm biến khỏi mạch in một cách đồng đều.

Bước # 5. Bạn sẽ cần một số dây. Và mọi người đều có những cáp USB kiểu cũ không còn được sử dụng cho bất kỳ mục đích gì. ♻ Tái chế những cái này cho dự án này chỉ cần cắt bỏ đầu, lột lớp vỏ lại bằng dao exacto và lấy dây ra khỏi lớp vỏ cáp. Tôi đã sử dụng màu đỏ và đen cho các chân dương và âm và ba màu khác cho cảm biến. Cắt 6 inch dây ba màu khác nhau cho cảm biến. Thêm 5 inch màu đỏ và đen cho bảng LED đến đầu ra của bảng sạc và 8 inch để đi đến pin và bảng sạc pin.

Bước # 6. Hàn ba dây cảm biến vào các chân cảm biến. Tôi đã sử dụng dây màu nâu, vàng và xám. Tôi đã sử dụng dây màu vàng cho chân giữa, dây màu nâu cho bên phải của tab và dây màu xám cho bên trái của tab. Đảm bảo khi bạn hàn, các dây không chạm vào vỏ kim loại của hộp. Bạn cũng có thể sử dụng co nhiệt cho các kết nối này. Đảm bảo bạn căn cứ vào tab trên cảm biến và tất cả các chân đều thẳng hàng với bản in lụa như ban đầu, và ở vị trí của tab. Sau đó hàn các dây vào bảng mạch. Bây giờ hàn dây đỏ dài 5 inch vào cực dương ở dưới cùng của bảng mạch và dây đen dài 5 inch vào cực âm trên bảng LED. (Tôi đã sử dụng dây màu xanh cho âm và dây màu cam cho dương. trong bức tranh) Bây giờ bạn có thể đẩy cảm biến qua lỗ 45° ở trên cùng của hộp. Để nó treo ra ngoài và đẩy ống kính nhựa nhỏ trở lại trên cảm biến. Bây giờ bạn có thể đẩy cảm biến với ống kính, nó sẽ vừa khít khi quay trở lại lỗ và nên đẩy xuống hoàn toàn phẳng. Sau đó, lấy bảng mạch và đẩy nó lên các chân nhỏ ở giữa hộp như đã chỉ ra. Hạ nhiệt độ của mỏ hàn xuống 200° C và làm chảy đầu các chân để giữ nó vào hộp.

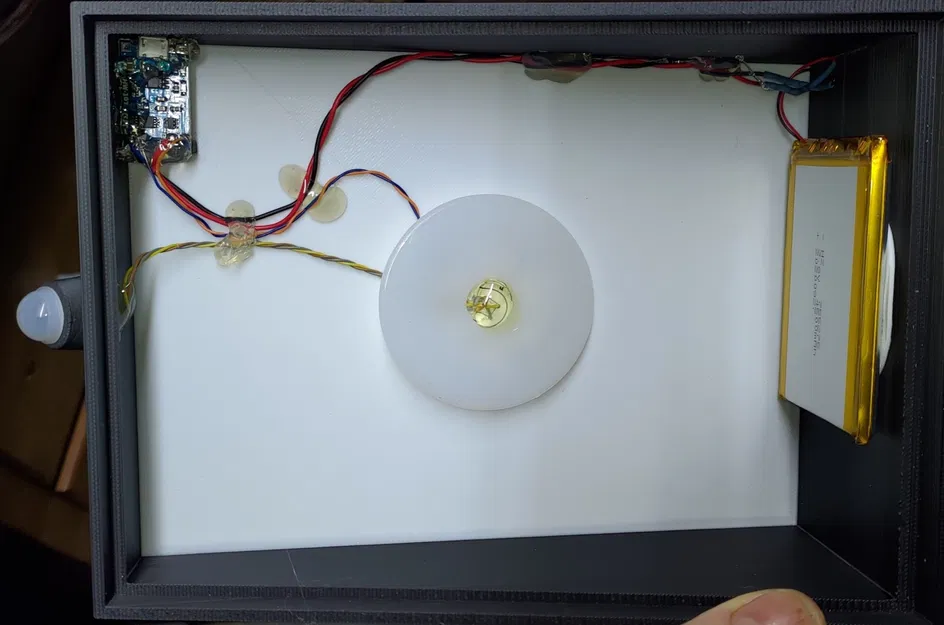

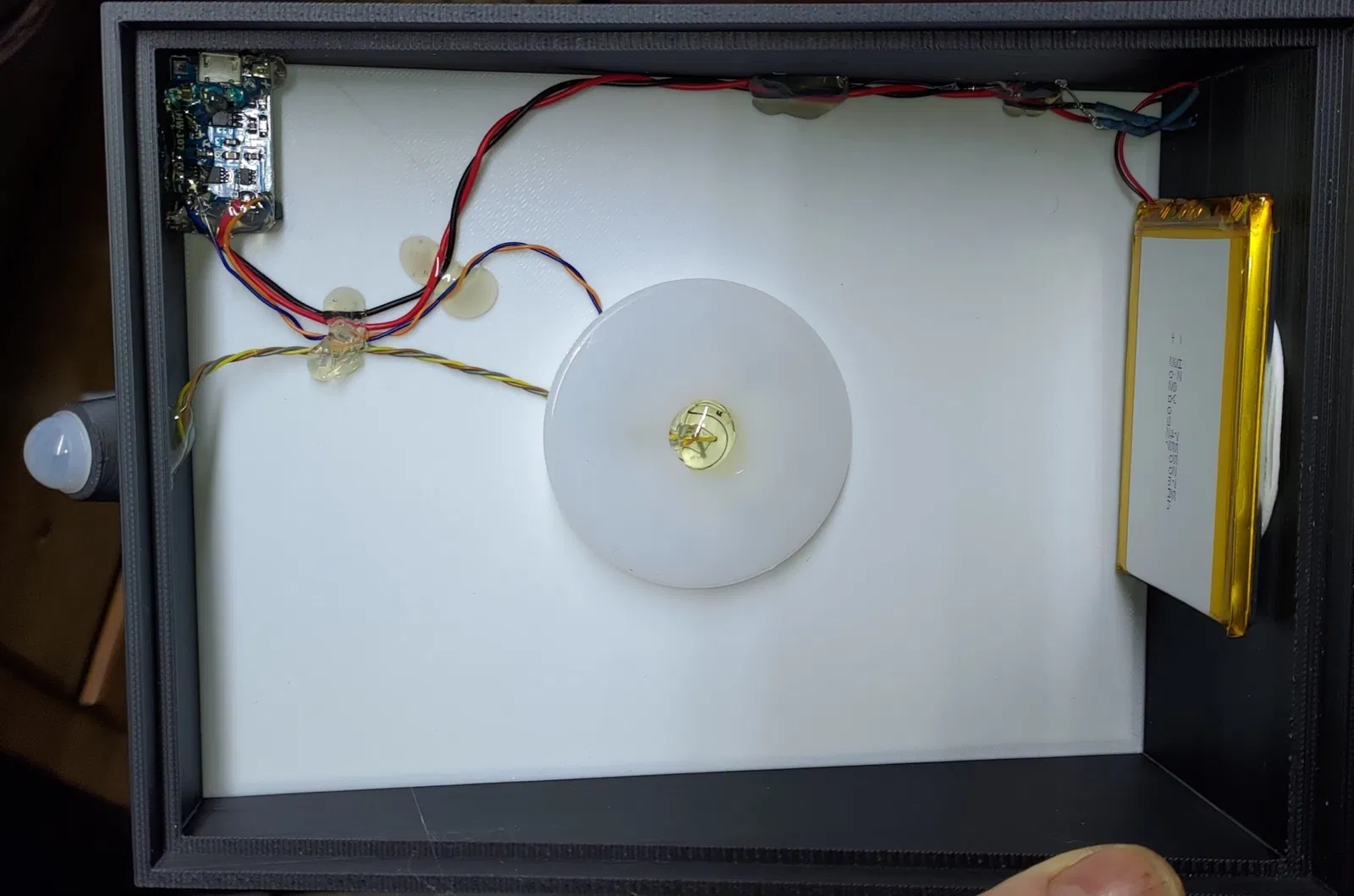

Bước # 7 Hàn các dây dài 8 inch với bọc nhiệt hoặc băng điện vào các đầu pin đỏ với đỏ đen với đen. Sau đó hàn chúng vào các kết nối pin trên bảng sạc, chúng sẽ là các kết nối bên trong ở dưới cùng của bảng. Đỏ vào dương, đen vào âm. Đừng để các đầu dây nhô ra qua đáy của bảng, nếu không nó sẽ không khớp vào vị trí. Tìm băng dính hai mặt tròn đã ở bên trong hộp với miếng đệm. Đặt nó ở mặt dưới của pin sao cho các đầu dây hướng vào bên trong hộp. Dán nó xuống giữa đáy của hộp như trong hình. Sau đó, chốt bảng mạch vào vị trí ở trên cùng sao cho cáp có thể đi qua lỗ và vào cổng trên bảng. Bây giờ cẩn thận mà không chạm vào nhựa bằng bút hàn của bạn. Lấy bút hàn của bạn và hàn đầu dây đỏ vào đầu dây đỏ, tức là dương vào dương ở các lỗ bên ngoài của bảng sạc. Làm tương tự với dây đen âm. Bạn đã hoàn thành việc hàn.

Bước # 8. Sử dụng súng bắn keo và que keo để gia cố và giữ mọi thứ vào vị trí như trong hình. Thêm keo cuối cùng vào nơi mà in lụa của cảm biến đã ở trên bảng mạch như trong hình.

Bước # 9. Lấy ống kính đã được giữ với lỗ ở giữa, và áp dụng nó vào nơi cảm biến đã từng ở trên lớp keo sau đó thêm nhiều keo hơn để dán ống kính xuống như trong hình. Điều này hoàn thành hộp litho và đèn LED sẽ hoạt động khi cảm biến được kích hoạt trong điều kiện ánh sáng thấp. Ngoài ra, đèn sạc sẽ hoạt động khi bạn cắm cáp sạc USB.

Bước # 10. Chèn bảng vào khung của hộp litho.

Bước # 11. Nếu bạn muốn một lithophane màu, chỉ cần in hình ảnh JPEG màu được cung cấp lên một tấm phim trong suốt bằng máy in phun.

Bước # 12. Cắt hình ảnh JPEG bằng kéo sau đó căn chỉnh hình ảnh JPEG đã in với lithophane bằng cách sử dụng hộp đèn hoặc cửa sổ. Sử dụng băng keo trong ở các cạnh.

Bước # 13. Sau đó cắt băng keo thừa treo ra ngoài với dao exacto, và đơn giản là chèn hình ảnh vào hộp litho. Hộp được thiết kế để đứng thẳng hoặc nằm phẳng với mặt lưng hướng xuống và cảm biến chuyển động hướng ra ngoài. Nó sẽ hoạt động tốt như nhau và theo cả hai hướng. Để lấy lithophane ra khỏi hộp, hãy sử dụng một tuốc nơ vít nhỏ trong rãnh ở đầu lớn của hộp đối diện với đầu cảm biến.

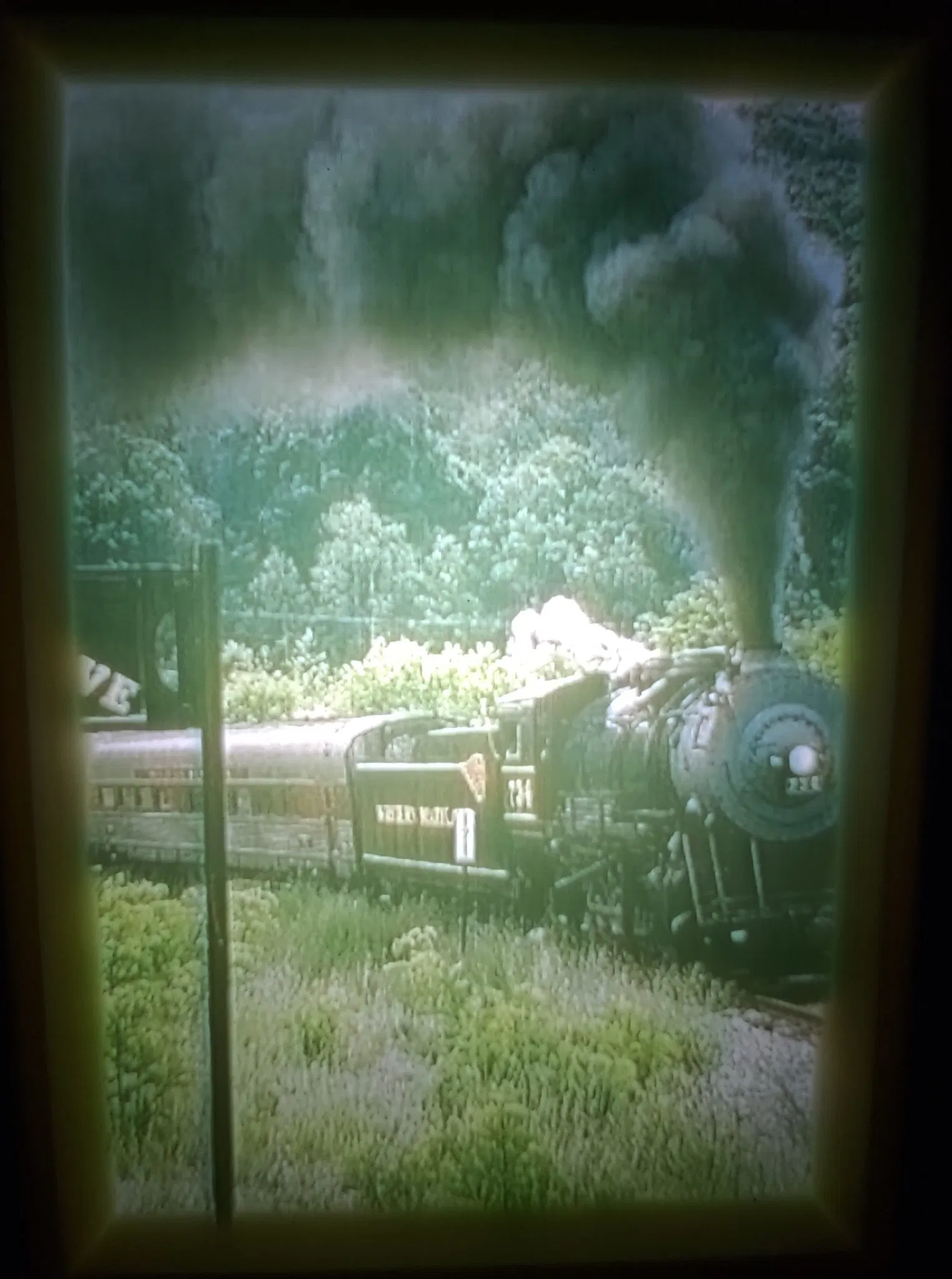

Bây giờ bạn đã có một lithophane kích hoạt chuyển động có màu sắc hoạt động giống như ma.

Hãy vui vẻ với dự án này và đừng ngại đổi mới và kết hợp. Cũng thật tốt nếu bạn muốn tip cho nhà thiết kế nếu bạn thích và sử dụng nghệ thuật và sự đổi mới của họ.
