Nâng cấp hệ thống truyền động cho máy mài đá bằng dây đai...

Tổng quan

Cải tiến này thay thế hệ thống truyền động tiêu chuẩn của máy mài đá giá rẻ Trung Quốc như trong các bức ảnh.
Nó sử dụng dây đai thời gian TPU hoàn toàn in được cùng với puli PLA/PETG (rộng 8.5 mm).
Hệ thống này có độ dài cố định, có nghĩa là máy mài không có bộ căng — dây đai TPU co giãn một chút và tạo ra độ tải trước riêng của nó.

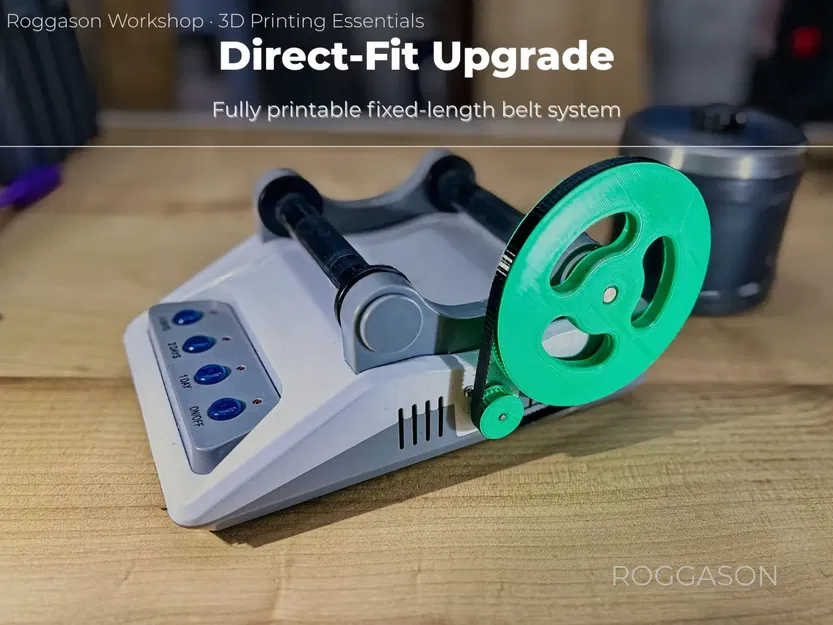

Mọi thứ đều được in 3D hoàn toàn và hoạt động như một sự thay thế trực tiếp.

Tính năng

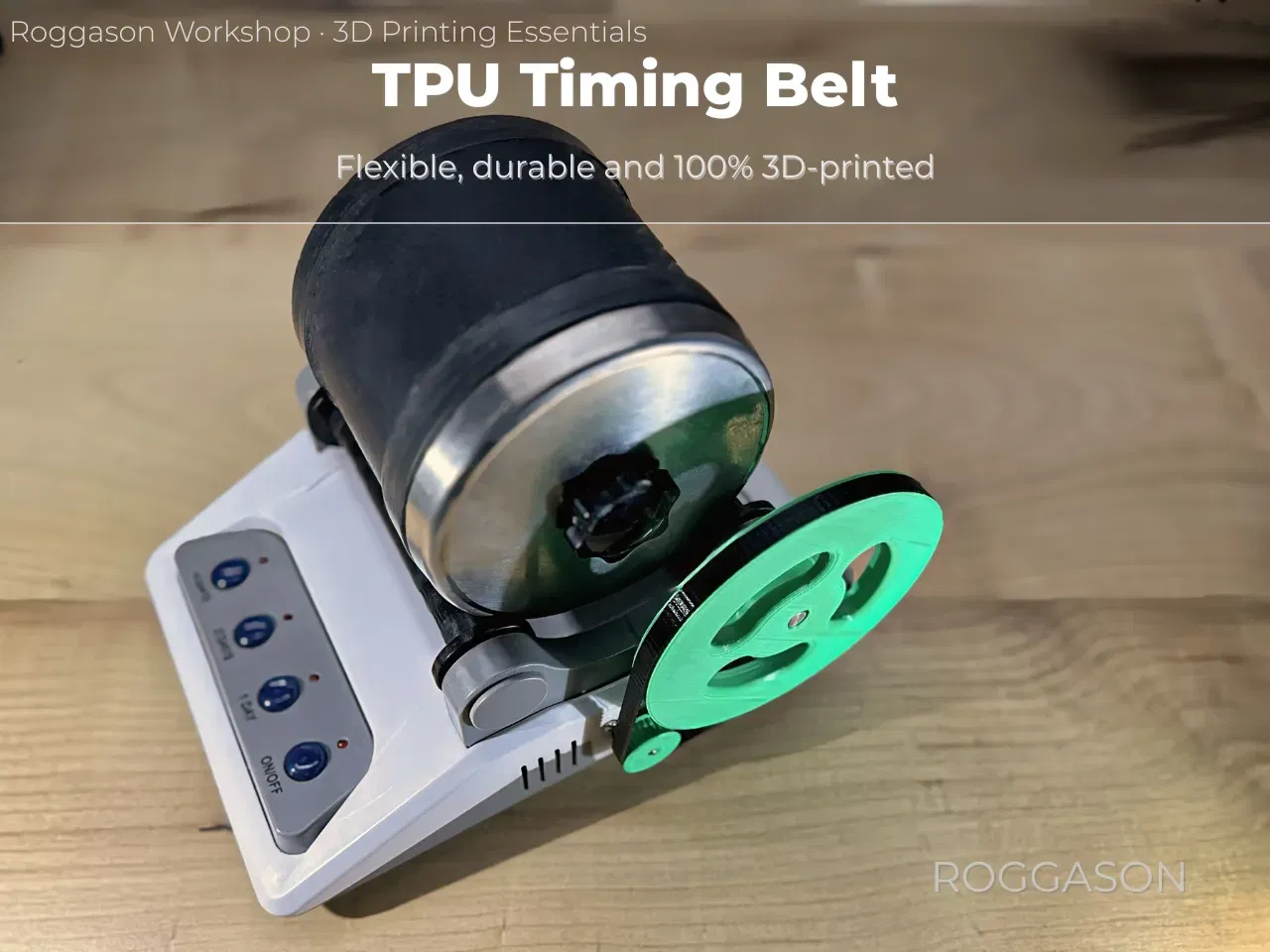

– Dây đai thời gian TPU hoàn toàn in được
– Puli PLA/PETG, rộng 8.5 mm
– Vận hành mượt mà và yên tĩnh hơn so với dây đai cao su tiêu chuẩn

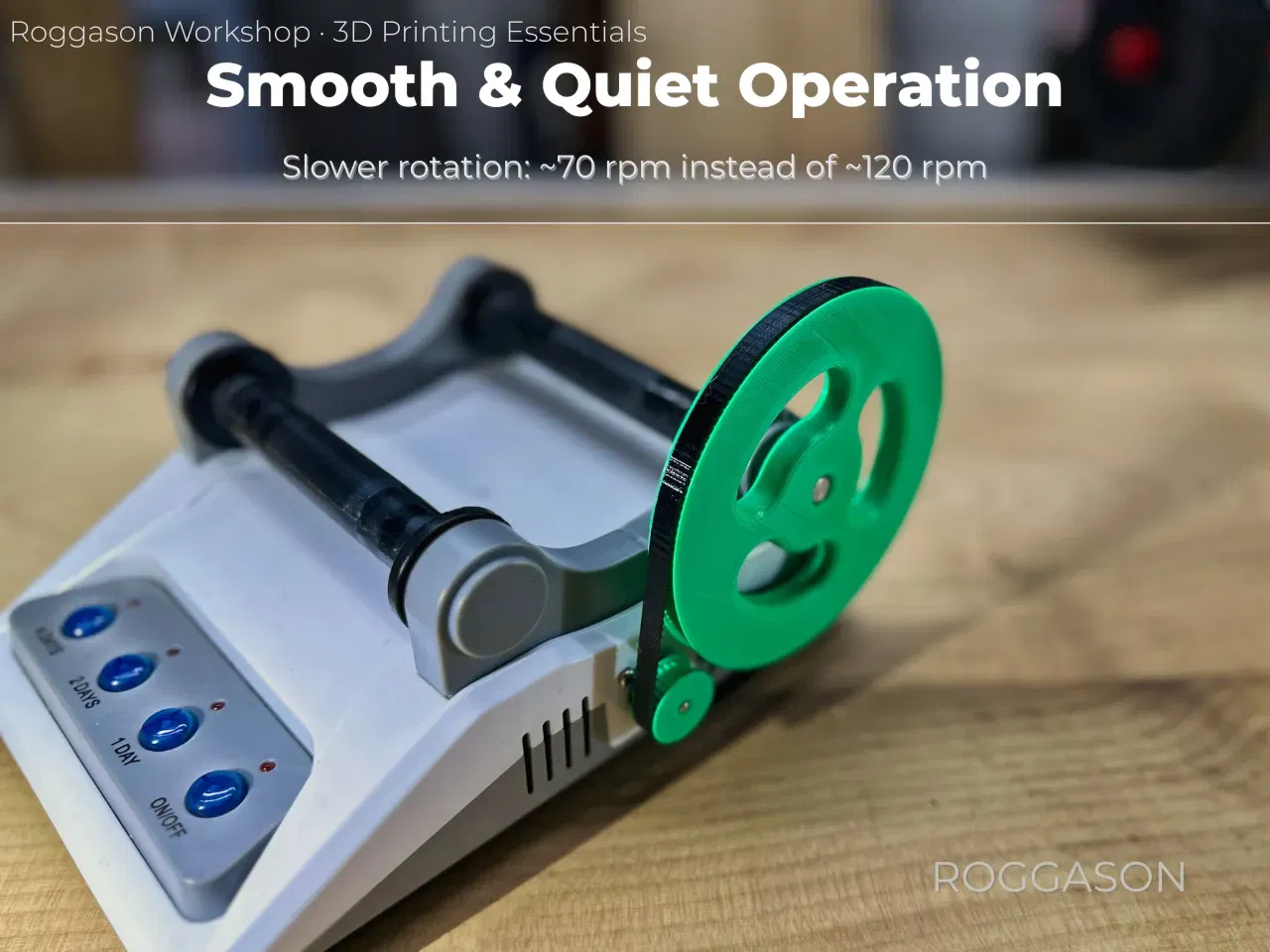

– Tốc độ giảm: khoảng 70 rpm thay vì ~120 rpm ban đầu
– Chuyển động được kiểm soát tốt hơn = hành vi đánh bóng tốt hơn
– Không cần bộ căng; thiết kế dây đai có độ dài cố định

Cách hoạt động

Máy mài này không có điều chỉnh độ căng tích hợp.
Dây đai TPU được in với chu vi cố định chính xác và co giãn vừa đủ để bám chặt cả hai puli.

Kết quả:
– hoạt động yên tĩnh hơn
– mô-men xoắn nhất quán hơn
– ít rung động hơn
– tốc độ quay thấp hơn, điều này cải thiện chất lượng đánh bóng và giảm căng thẳng cơ học

Khuyến nghị in ấn

Dây đai TPU:
– TPU 95A
– lớp 0.2 mm
– 20–30 mm/s
– 3–4 lớp vỏ
– 100% hoặc infill đồng tâm

Puli PLA/PETG:
– lớp 0.16–0.2 mm
– 4+ lớp vỏ
– 40–60% infill
– PLA+ cho chi tiết sắc nét hoặc PETG cho độ bền

Cài đặt

In dây đai và cả hai puli.

Gắn puli nhỏ vào trục động cơ.

Gắn puli lớn vào trục máy mài.

Kéo căng dây đai TPU một chút và đặt vào vị trí.

Xác minh chuyển động mượt mà.

Thưởng thức hệ thống truyền động yên tĩnh, chậm hơn và ổn định hơn.

Tệp đính kèm

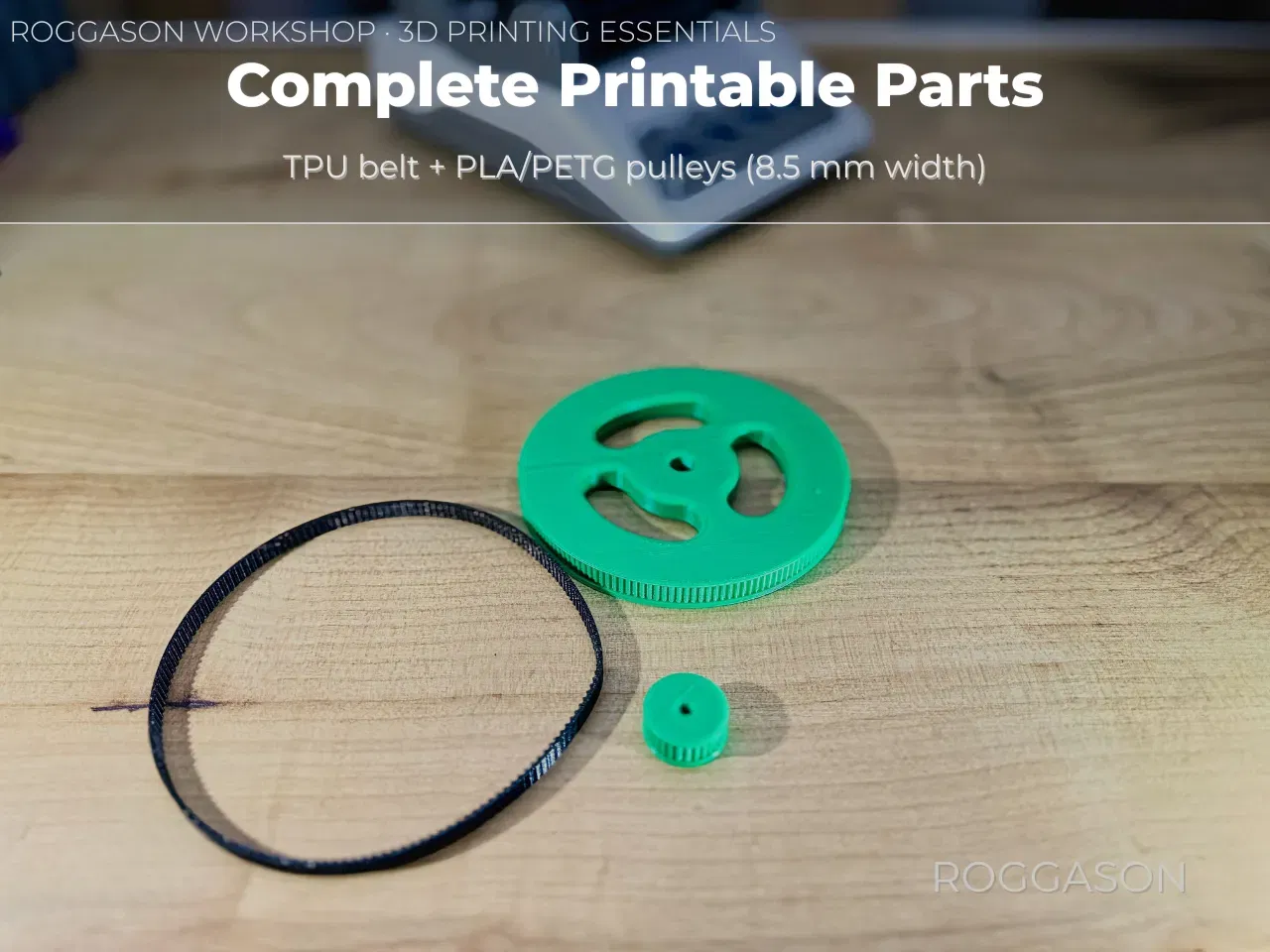

– Puli động cơ
– Puli truyền động chính (rộng 8.5 mm)
– Dây đai thời gian TPU (độ dài cố định)

Tính tương thích

Được thiết kế đặc biệt cho máy mài đá Trung Quốc giá rẻ thông dụng
(các mẫu đơn 1 thùng khung kim loại được bán rộng rãi trên Amazon, AliExpress, Temu, v.v.).
Không tương thích với các hình dạng máy mài khác.

Cảm ơn

Nếu bản nâng cấp này hoạt động tốt cho bạn, một Make hoặc bình luận sẽ giúp rất nhiều cho người khác.

Mọi người muốn ủng hộ tôi rất hoan nghênh mua cho tôi một ly bia.
