Giá đỡ tua vít xoay cho dụng cụ nhỏ

Tác giả diystrument

Lượt coi
48

File 4 8 MB

  • Rotating_Screwdriver_Stand_-_Bottom_-_Diystrument_1768399200.STLSTL · 155,9 KB
  • Rotating_Screwdriver_Stand_-_Container_Bottom_-_Diystrument_1768399201.STLSTL · 737,1 KB
  • Rotating_Screwdriver_Stand_-_Container_Top_-_Diystrument_1768399202.STLSTL · 1,7 MB
  • Rotating_Screwdriver_Stand_-_Top_-_Diystrument_1768399205.STLSTL · 5,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#153340
Ngày đăng

Mô tả

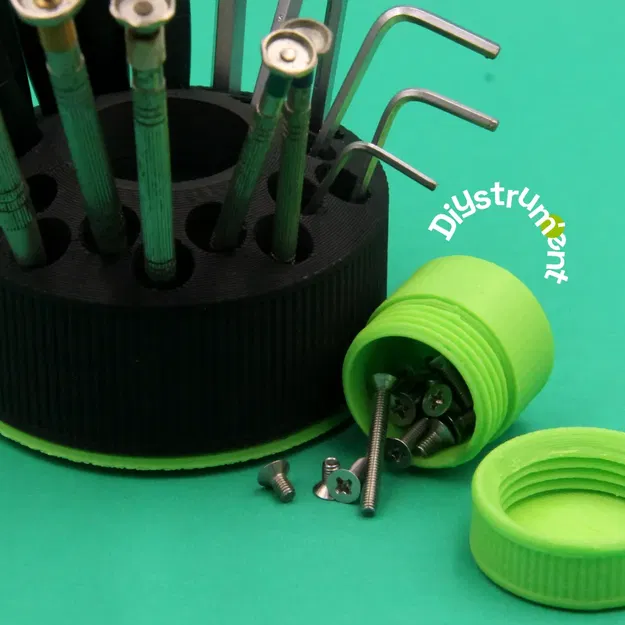

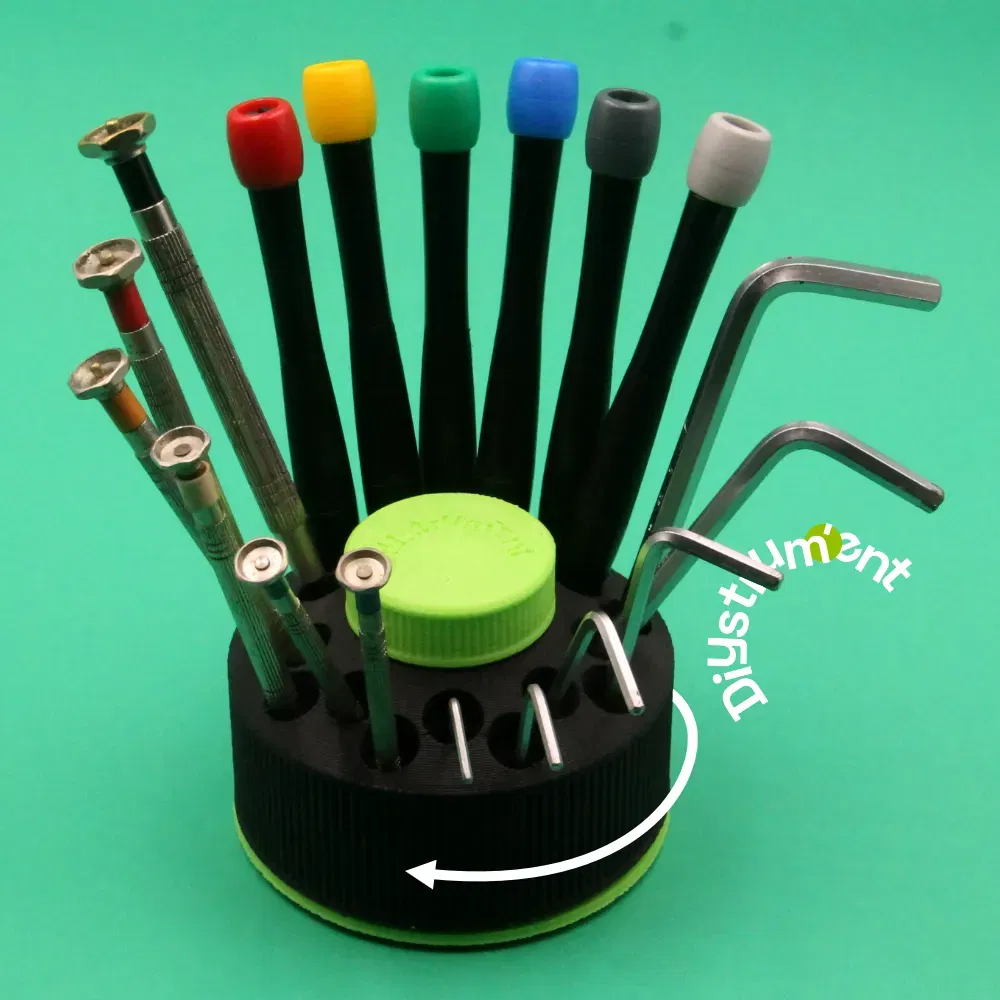

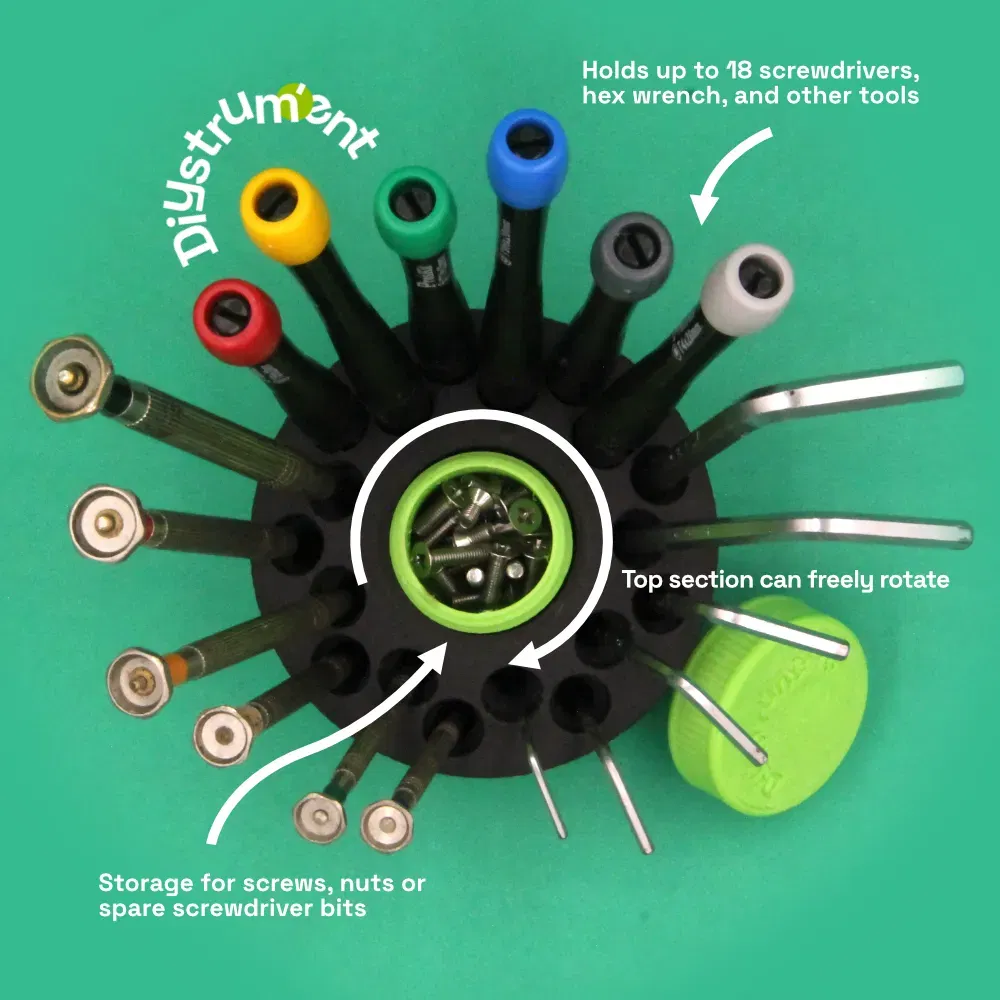

Một giá đỡ cho các tua vít nhỏ, chìa khóa lục giác, nhíp, v.v. (đường kính tối đa ~12mm) với đầu xoay để cho phép người dùng chuyển đổi giữa các công cụ một cách thuận tiện hơn. Giá đỡ cũng có một ngăn nhỏ có thể được sử dụng để lưu trữ các đầu tua vít dự phòng, đinh và đai ốc, và các vật nhỏ khác.

Dự án ví dụ này được in bằng eSUN ABS+ Black & Peak Green, sợi ABS màu matte yêu thích của chúng tôi có khả năng chống lại nhiều hóa chất (đúng, bao gồm cả acetone) và có khả năng chịu nhiệt cao hơn, nhưng cần được in ở nhiệt độ cao hơn để có độ bám dính lớp tốt.

Các bộ phận:

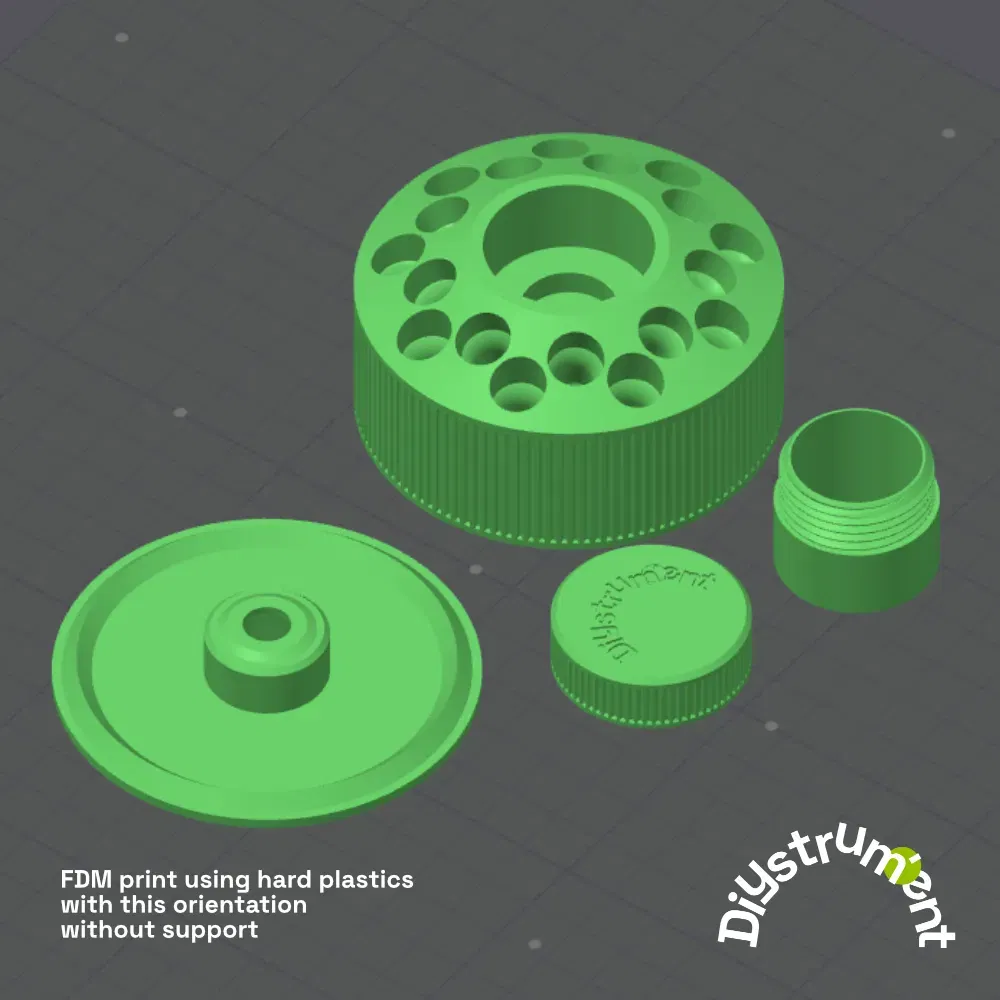

  • In tất cả các mô hình FDM một lần bằng nhựa cứng như PLA, PETG, ABS không có giá đỡ. Vì phần Container Top & Container Bottom có bề mặt ren, nên khuyến nghị in với chiều cao lớp 0.2mm hoặc thấp hơn.

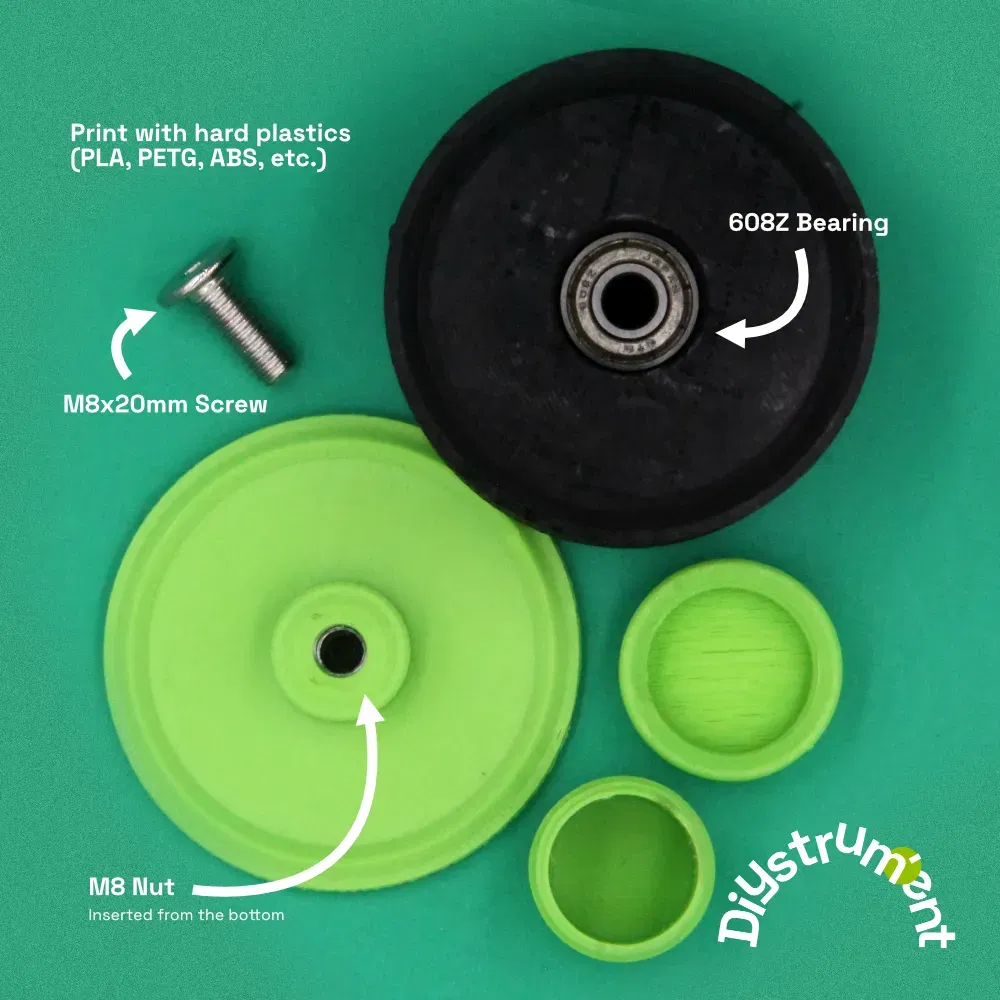

  • 1 x bạc đạn 608ZZ, chúng tôi khuyên bạn nên tránh phiên bản có gioăng cao su/nhiều plastic để tránh ma sát không cần thiết có thể làm giảm chuyển động của bạc đạn
  • 1 x vít M8x20mm
  • 1 x đai ốc M8
  • (Tùy chọn) 1 x miếng dán chống trượt như 3M EVA/PE foam hoặc 3M 9080. Chúng tôi sử dụng mút EVA 3M được cắt theo hình tròn với đường kính 70mm.

Lắp ráp:

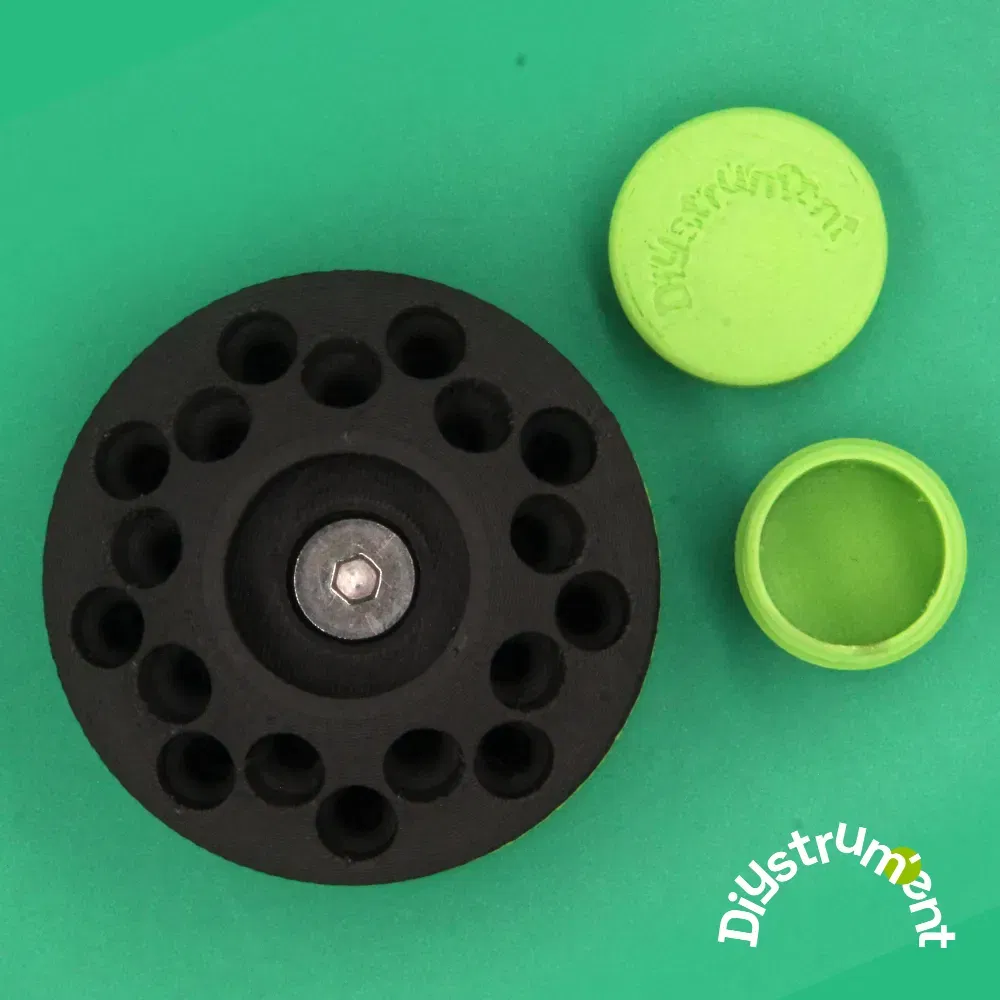

  • Chèn đai ốc M8 vào dưới đáy Main Bottom
  • Chèn bạc đạn 608ZZ từ đáy của Main Top
  • Gắn Main Bottom vào Main Top và sử dụng vít M8
  • Vặn chặt Container Top vào Container Bottom
  • Nếu bạn có miếng dán/mút chống trượt, dán nó bên dưới đáy của Main để giá đỡ không bị đẩy đi dễ dàng

Thiết kế bởi Diystrument 🇮🇩
Theo dõi các trang mạng xã hội của tôi IG, FB, Youtube, v.v.. @Diystrument để biết thêm về các dự án của chúng tôi! https://www.instagram.com/diystrument/
Vui lòng đọc kỹ phần giấy phép để xem cách sử dụng phù hợp với thiết kế này, cảm ơn bạn.
