Bộ điều chỉnh cuộn không tiếng động cho Gravity Spoolholder

Remix từ Giá đỡ cuộn dây trọng lực cho MMU2S Tác giả MichalFanta

Tác giả HighriseWorkshop

Lượt coi
57

File 3 1,4 MB

  • stopper_1766746434.stlSTL · 255,8 KB
  • shelfclip-15_5mm_1766746435.stlSTL · 1 MB
  • lockingnut_1766746436.3mf3MF · 140,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#153322
Ngày đăng

Mô tả

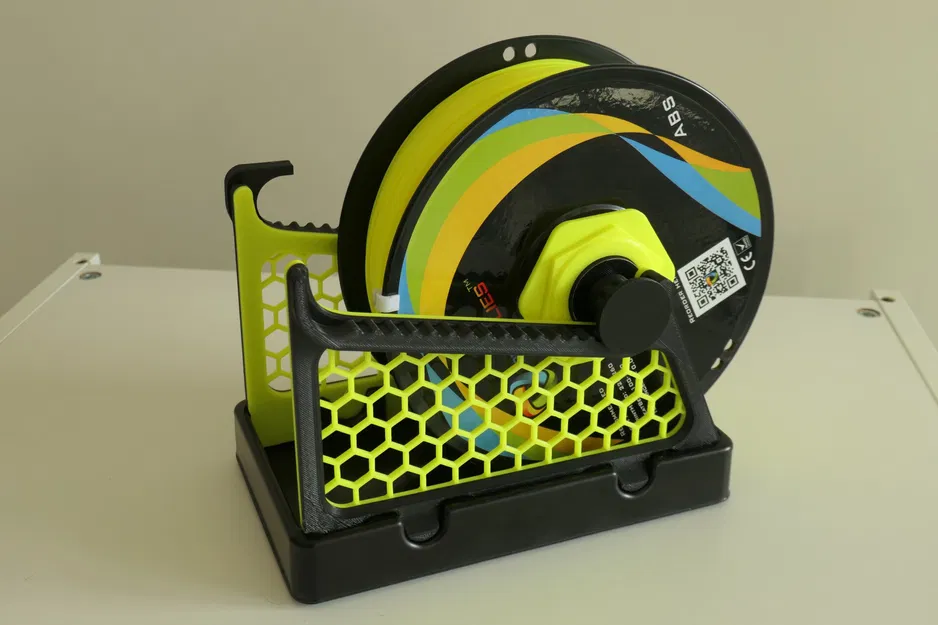

Một phiên bản không gây tiếng động của "Giá đỡ cuộn dây trọng lực cho MMU2S" tuyệt vời của Michal Fanta. Video:

Nhiều giá đỡ cuộn dây trọng lực cho phép cuộn dây tiếp tục quay ở phía trên, bằng cách nhảy qua các bánh răng và tạo ra tiếng kêu lạch cạch. Phiên bản này cho phép cuộn dây tiếp tục quay chỉ bằng cách giữ cuộn dây vào chốt với một lượng ma sát nhỏ. Hướng dẫn lắp ráp:

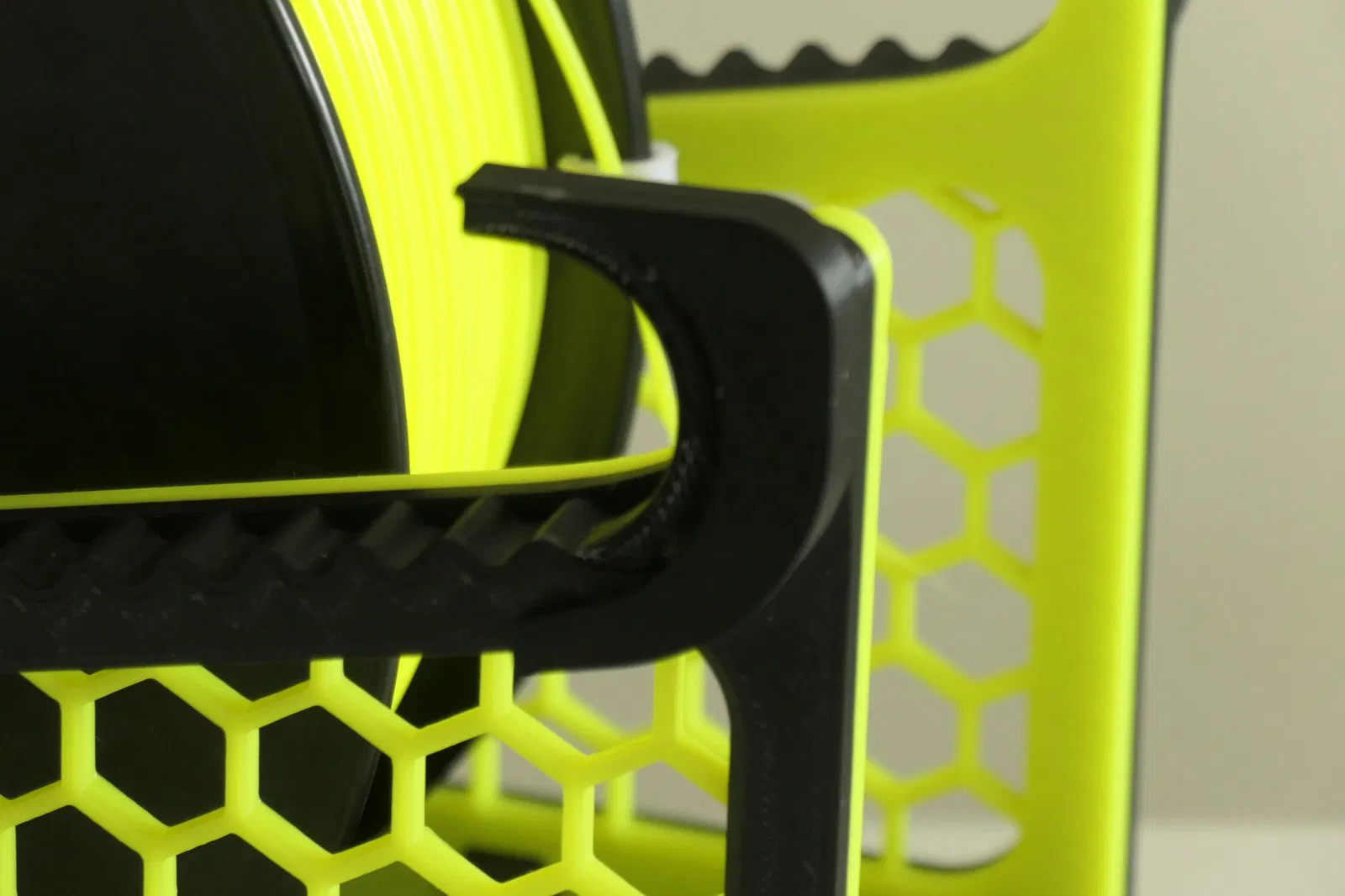

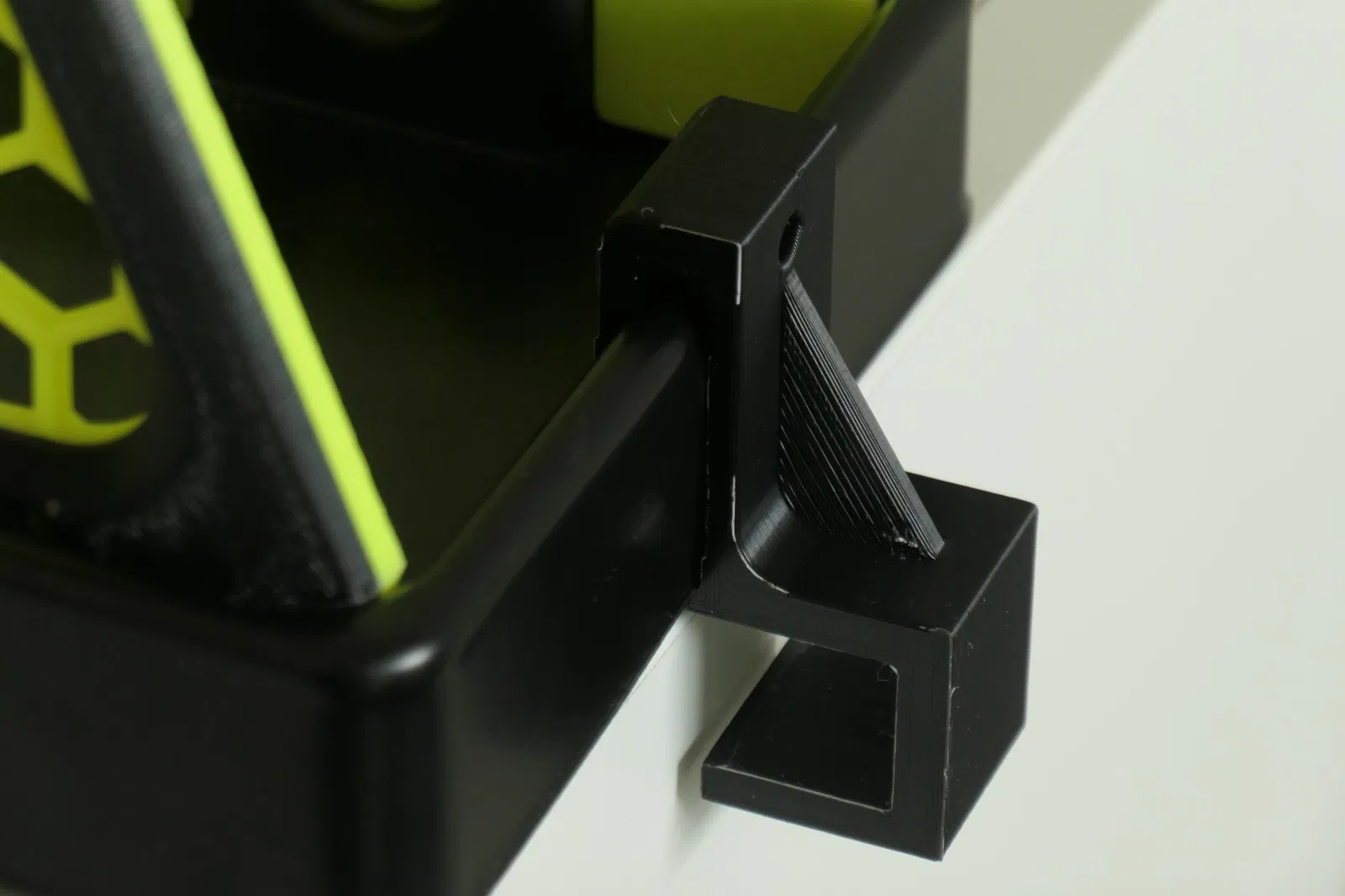

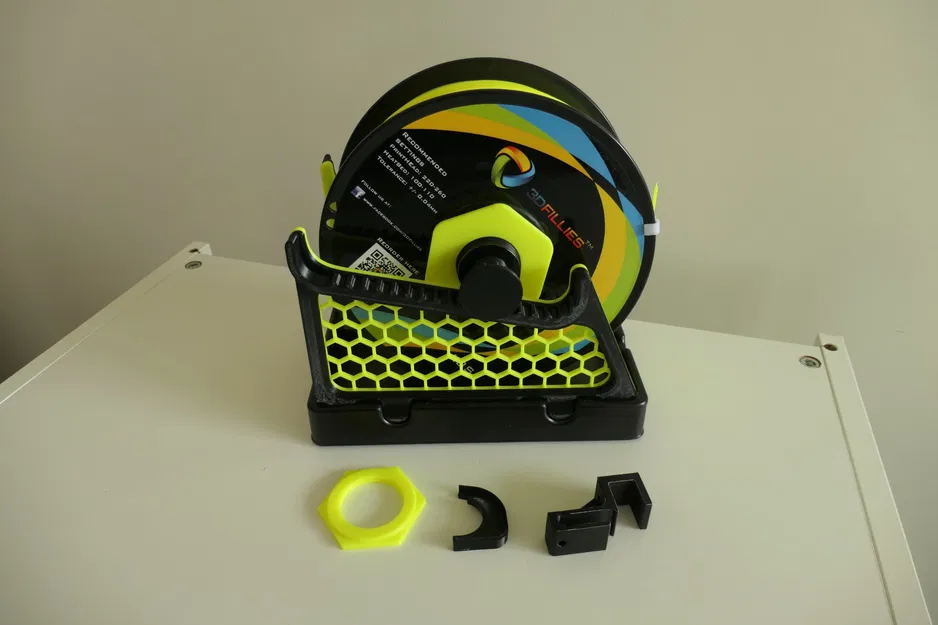

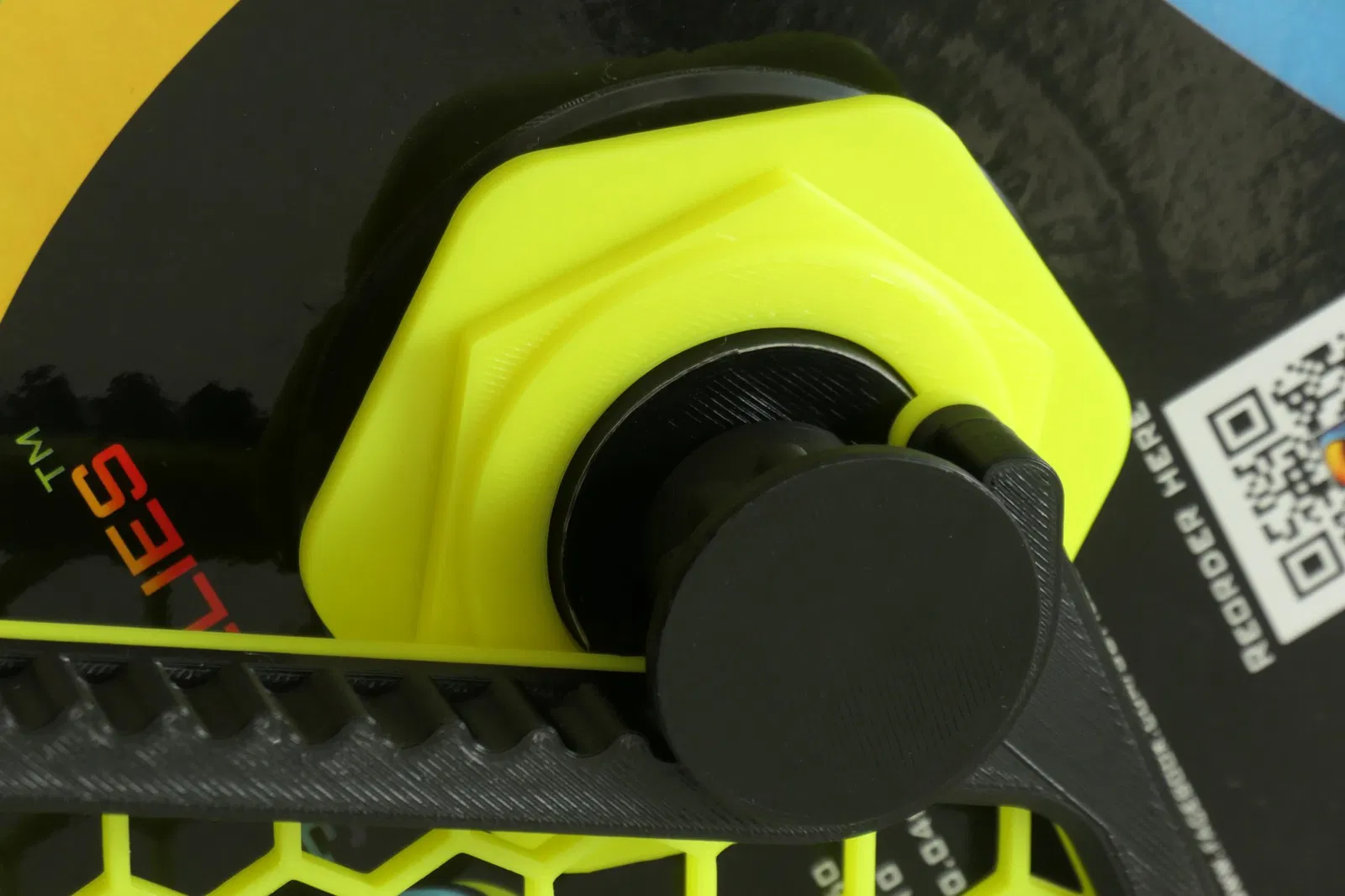

1) Thêm cái chặn vào khung bên phải trên. Điều này sẽ ngăn chặn chốt quay khi nó đến đỉnh. 2) Dán Đai hình lục giác vào một đầu của chốt (sau đó chờ keo khô). Chèn cuộn dây. Thêm Đai hình lục giác còn lại và siết chặt nó, chỉ đến mức có một chút ma sát giữa cuộn dây và Bánh răng. Áp dụng Đai khóa, để Đai hình lục giác không siết chặt hoặc nới lỏng thêm. Vì tôi không muốn cuộn dây bị kẹt. Tôi thường đặt chốt lên khung theo hướng mà lực kéo của sợi filament sẽ cố gắng nới lỏng đai. 3) Nếu bạn có xu hướng siết chặt Đai hình lục giác quá mức. Bạn có thể thêm Kẹp kệ để ngăn giá đỡ nâng lên. Các Kẹp kệ đánh số có thể được tải xuống tại trang "Bộ che máy in dễ dàng" ()

Tôi cũng đã nâng giá đỡ để tăng độ nghiêng, để cuộn dây dễ dàng quay lại hơn. Bạn có thể xem các bản in khác của tôi tại. Và đừng quên nhấn nút “Thích”.
