Hệ thống đường sắt tỷ lệ H0 tương thích với đường ray ...

CÔNG VIỆC ĐANG TIẾN HÀNH

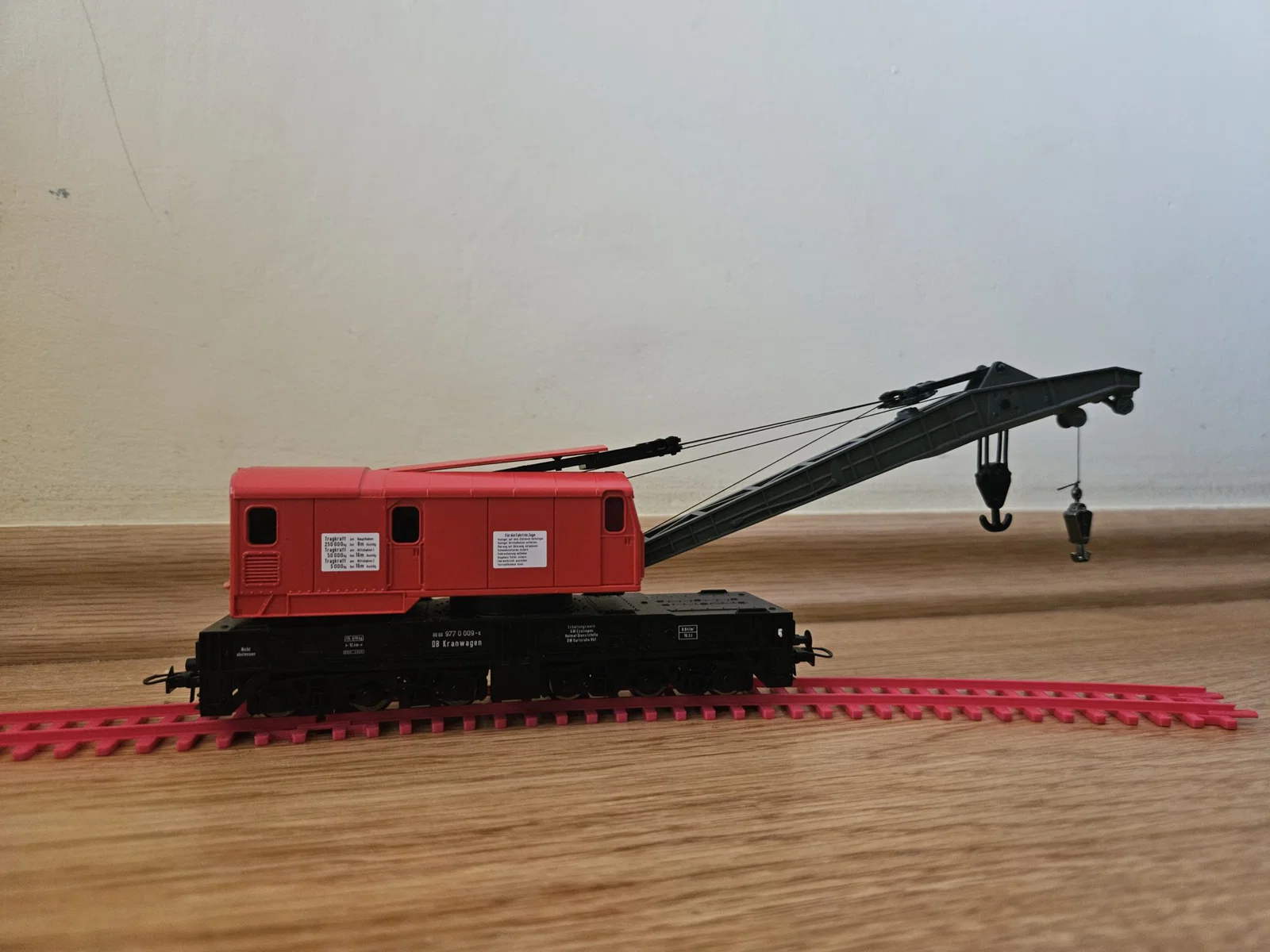

Đây là một hệ thống đường sắt tương thích với đường ray PIKO.

Cài đặt in cho đường ray: 0.15 mm lớp, không có viền, hỗ trợ chỉ cho các đầu của đường ray

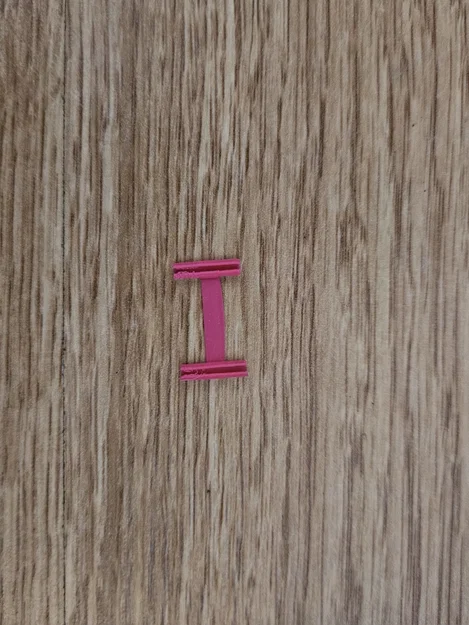

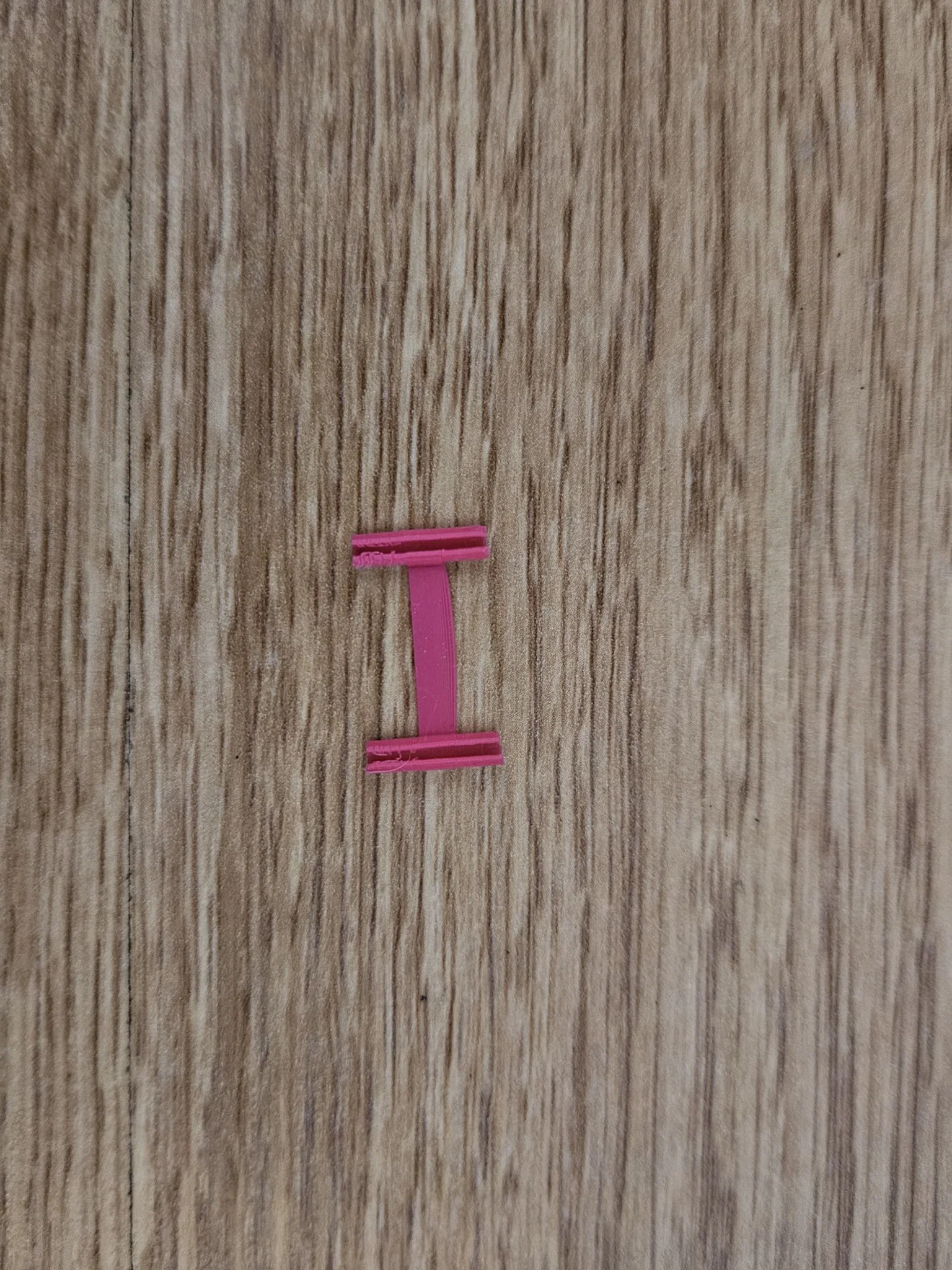

Cài đặt in cho khớp nối: 0.15 mm lớp, viền, hỗ trợ tùy chọn (cây cầu không dài lắm)

Cho đến nay, tôi đã thiết kế:

• Đường ray thẳng với các chiều dài khác nhau:
  • G107 - 107.32 mm
  • G115 - 115.46 mm
  • G119 - 119.54 mm
  • G231 - 230.97 mm
  • G239 - 239.07 mm

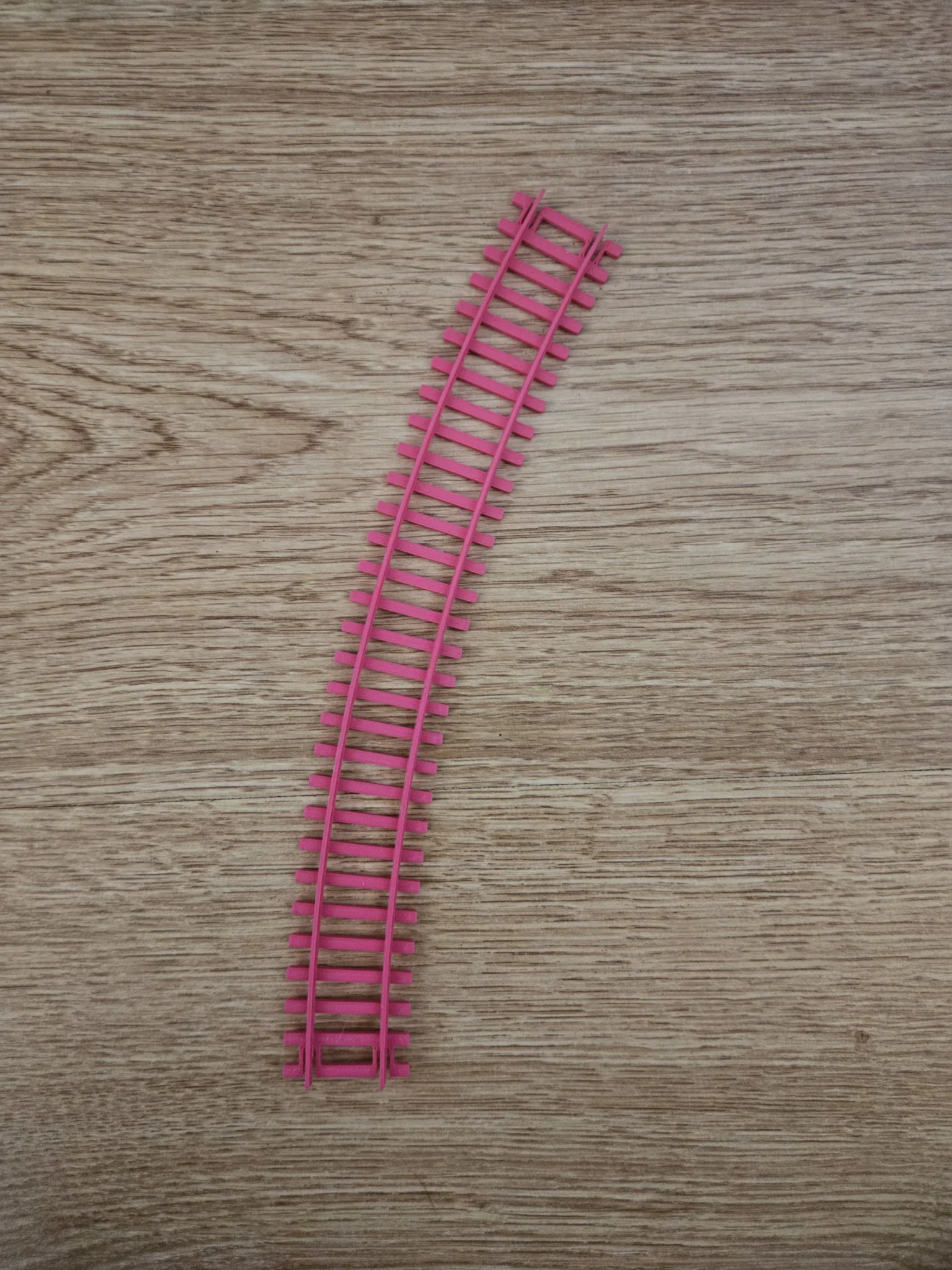

• Đường ray cong với các bán kính khác nhau:
  • R1 (30°) - r = 360 mm
  • R2 (30°) - r = 421.88 mm
  • R3 (30°) - r = 483.75 mm
  • R4 (30°) - r = 545.63 mm
  • R9 (15°) - r = 907.97 mm
• Giao lộ:
  • K15 - 239.07 mm

Các kích thước thật kỳ lạ vì các đường ray dựa trên các đường ray thực tế sử dụng hệ thống đo lường theo đơn vị Anh.

Hiện tại, tôi đang làm việc trên một giao lộ khác. Các công tắc có thể quá phức tạp để in 3D, nhưng tôi sẽ cố gắng hết sức :)
