Chèn khóa cho tường lưu trữ tổ ong, tải trọng tối đa 15kg

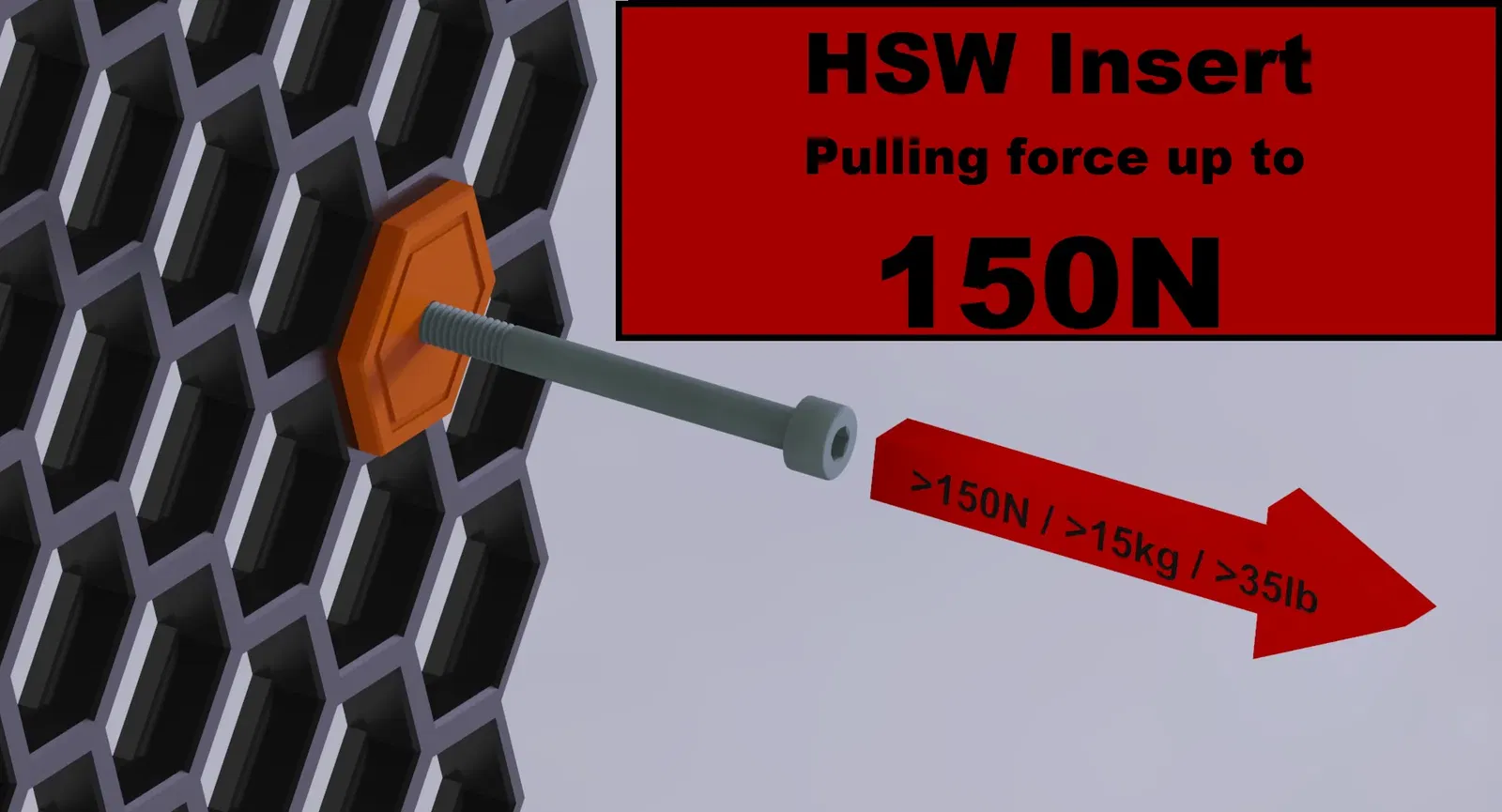

Treo thiết bị nặng trên Tường Lưu Trữ Honeycomb của bạn với các bộ chèn này. Bộ chèn có thể chịu được lực lên đến 15 kg và không bị tách ra khỏi HSW.

Tôi đã làm hai biến thể, M4 và M5.

Cập nhật:

• 04.03.2024 thêm đai ốc M3, chỉ có thể được khóa từ phía sau.

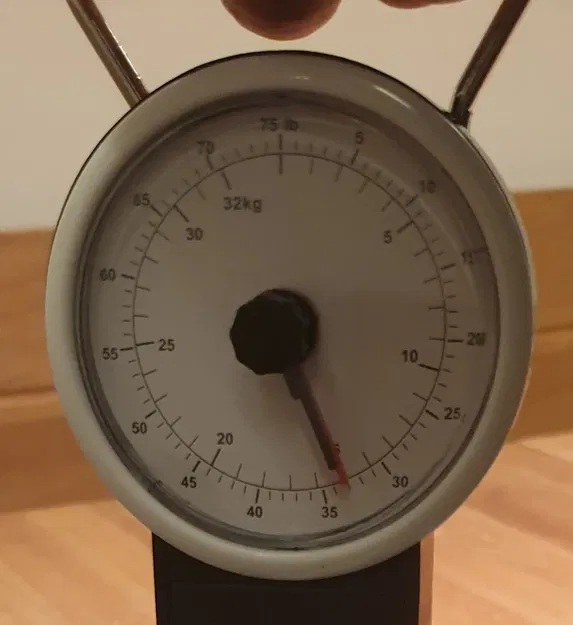

Cài đặt thử nghiệm để xác định lực:

Các bộ phận cần thiết cho một bộ chèn

• Bộ chèn có thể khóa M4 hoặc M5
• Đai ốc có lỗ lục giác hoặc rãnh

Cài đặt in:

• Tôi đã sử dụng PETG, (được khuyến nghị)
• chiều cao lớp 0,2mm
• vòi phun 0,4mm
• 15% độ đầy
• 2 Viền
• không cần hỗ trợ

Ghi chú lắp ráp:

Lưu ý: Chìa khóa Allen có thể vừa khít vào "đai ốc có lỗ lục giác". Vui lòng thử nghiệm trước khi lắp "Bộ Chèn Có Thể Khóa".

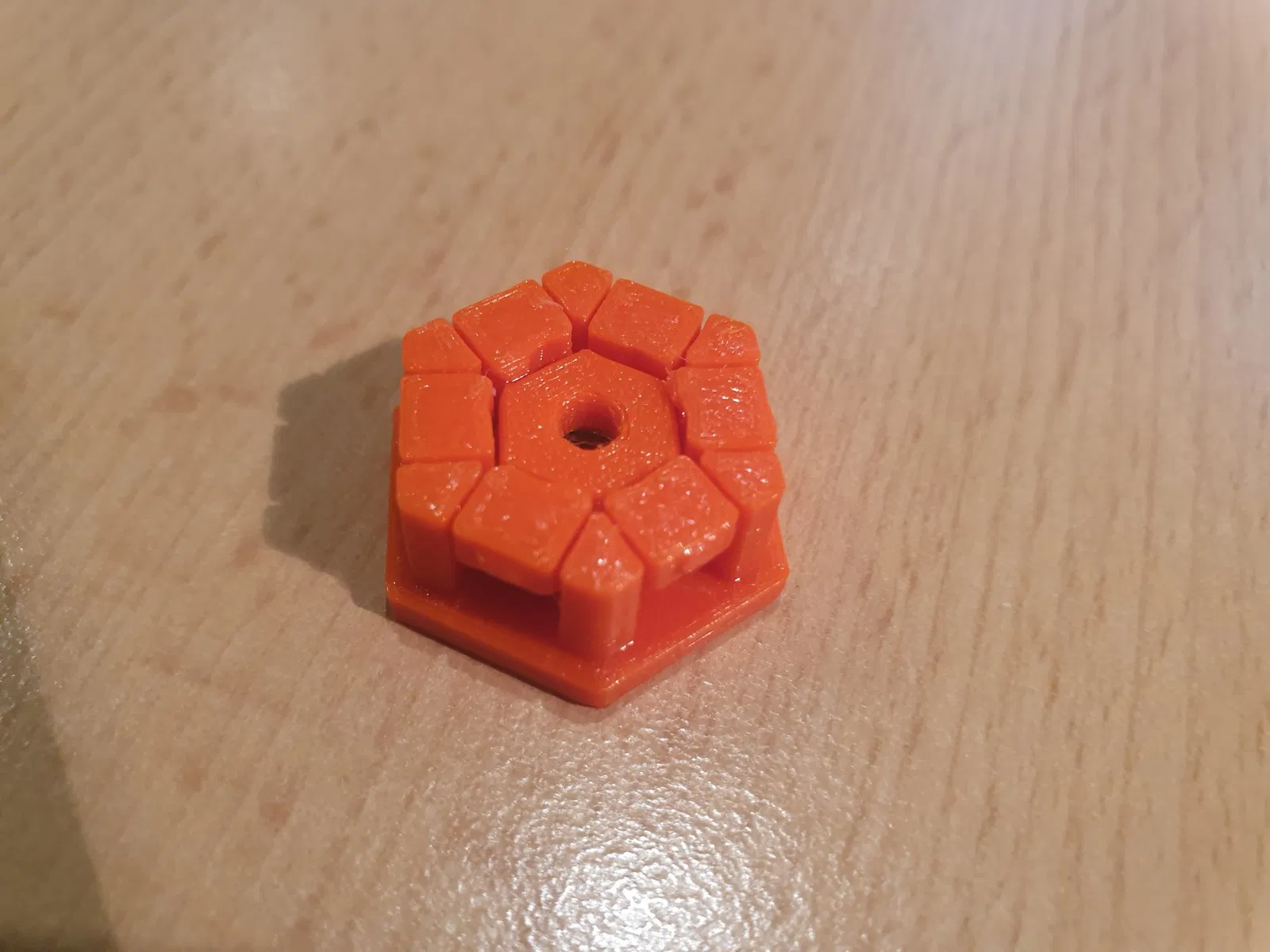

Lấy bộ chèn rỗng:

Chèn đai ốc M4 hoặc M5:

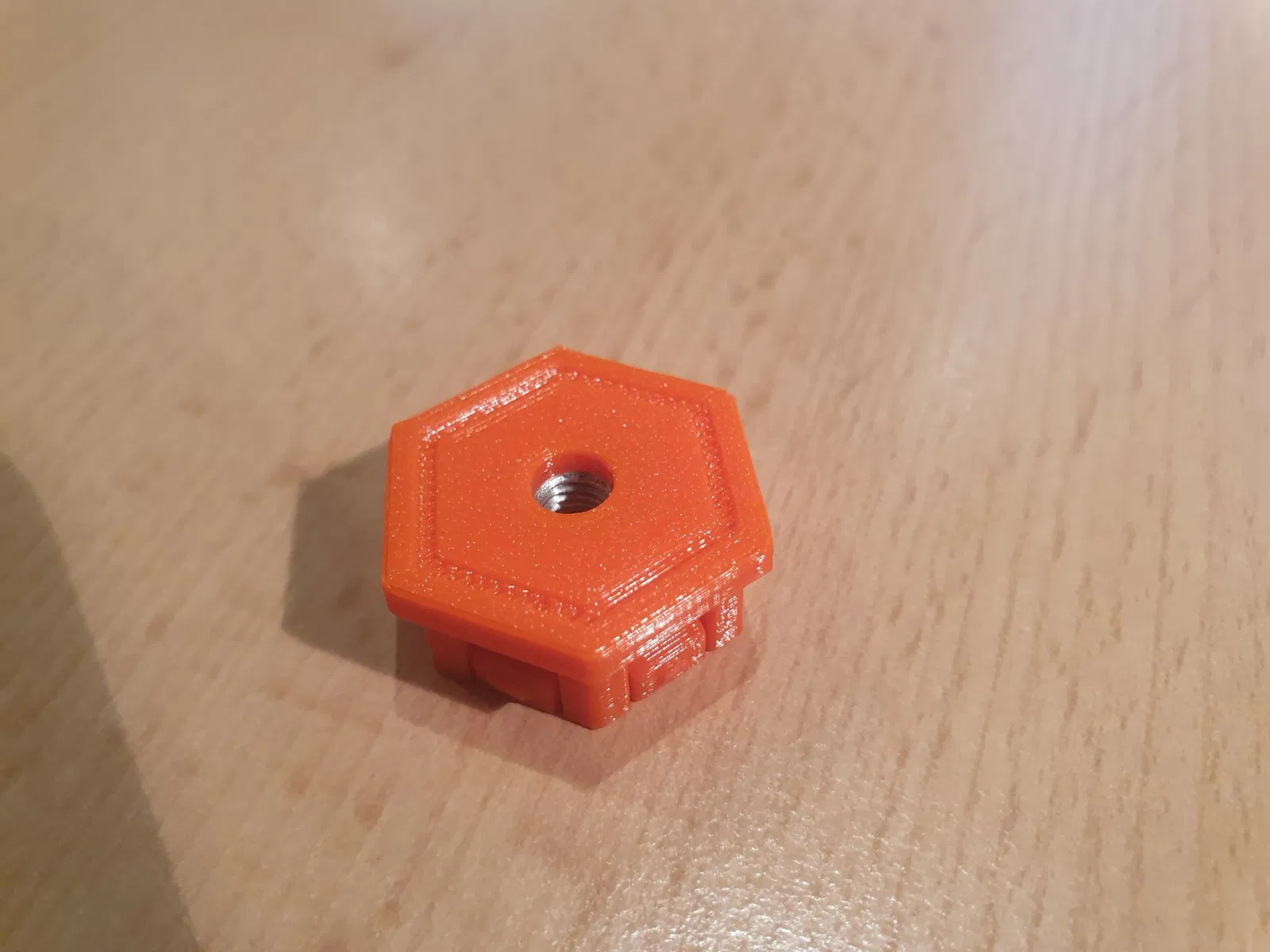

Chèn đai ốc có lỗ lục giác:

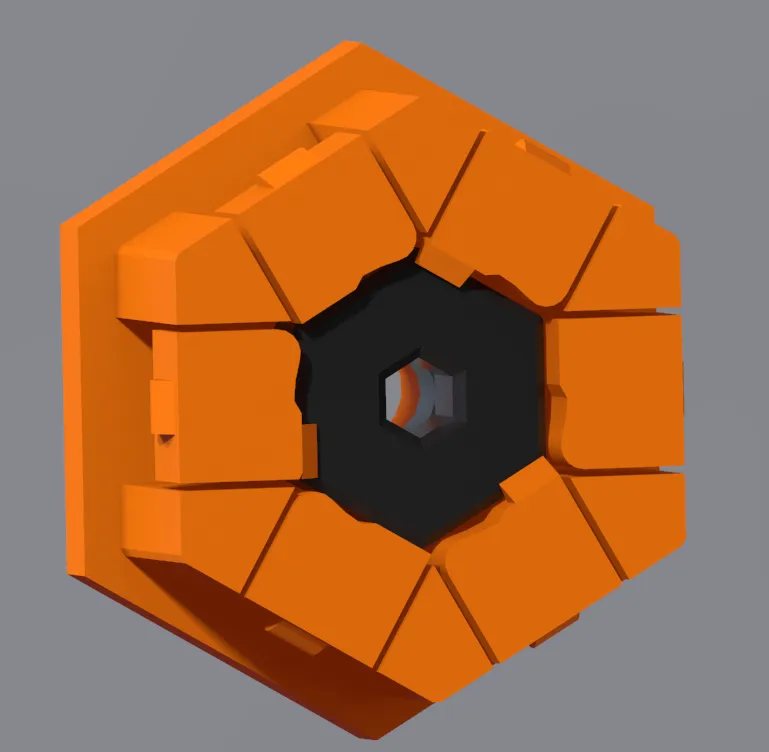

Chèn Bộ Chèn Có Thể Khóa đã được lắp ráp vào HSW:

Sử dụng cờ lê lục giác đúng:

Trượt chìa khóa Allen vào đai ốc:

và khóa bộ chèn bằng cách xoay đai ốc 30 độ.

Thưởng thức:

Lưu ý:

• Sử dụng đai ốc có rãnh và một cái tua vít nếu đai ốc có lỗ lục giác bị tròn.
• Lực tối đa phụ thuộc vào chất lượng và độ chính xác của bản in của bạn, máy in của bạn, vật liệu sử dụng, loại tải và tất cả các dung sai có thể. Cũng như trên Tường Lưu Trữ Honeycomb của bạn.
• Nếu lực bị vượt quá một lần và bộ chèn đã bị kéo ra, lực 15 kg sẽ không còn đạt được nữa. Tuy nhiên, bộ chèn vẫn nên hoạt động.
• Bạn luôn cần chiều dài vít chính xác để vít không nhô ra quá 1 mm so với đai ốc. Nếu không, bộ chèn không thể được khóa đúng cách. Nếu bộ chèn cũng có thể được khóa từ phía sau, thì đai ốc có lỗ lục giác 3 mm cũng có thể được sử dụng cho bộ chèn M4. Điều này có nghĩa là các vít dài hơn cũng có thể được sử dụng.
