Nắp đầu phun im lặng Creality K1 (quạt 5015 hoặc 5020)

Cập nhật V4 (29 tháng 9 năm 2024):

• Loại bỏ phần nhô ra hình tròn xấu ở dưới
• Thay đổi hình dạng ống dẫn để căn chỉnh luồng không khí tốt hơn
• Không còn cần hỗ trợ bên trong ống dẫn

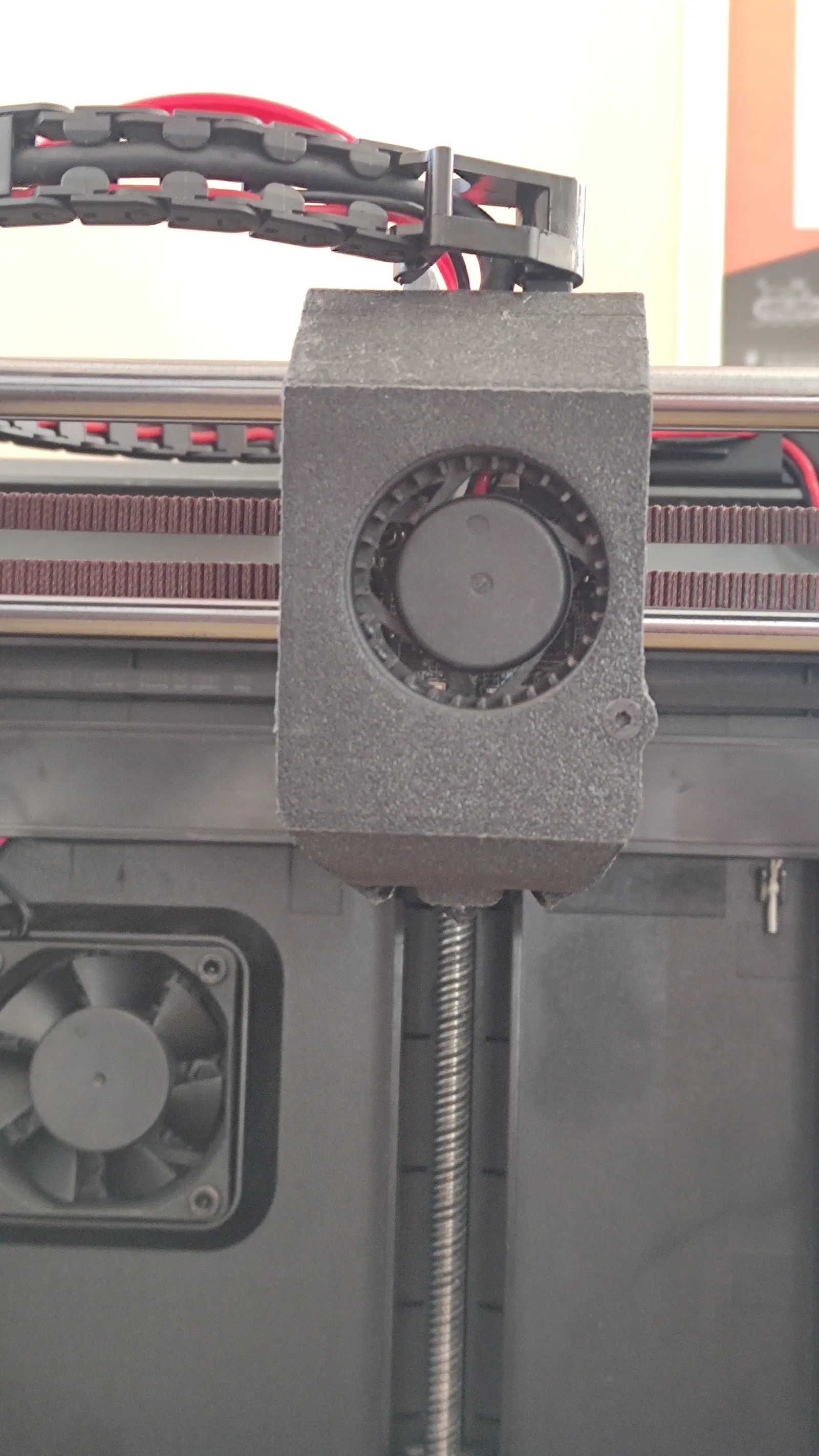

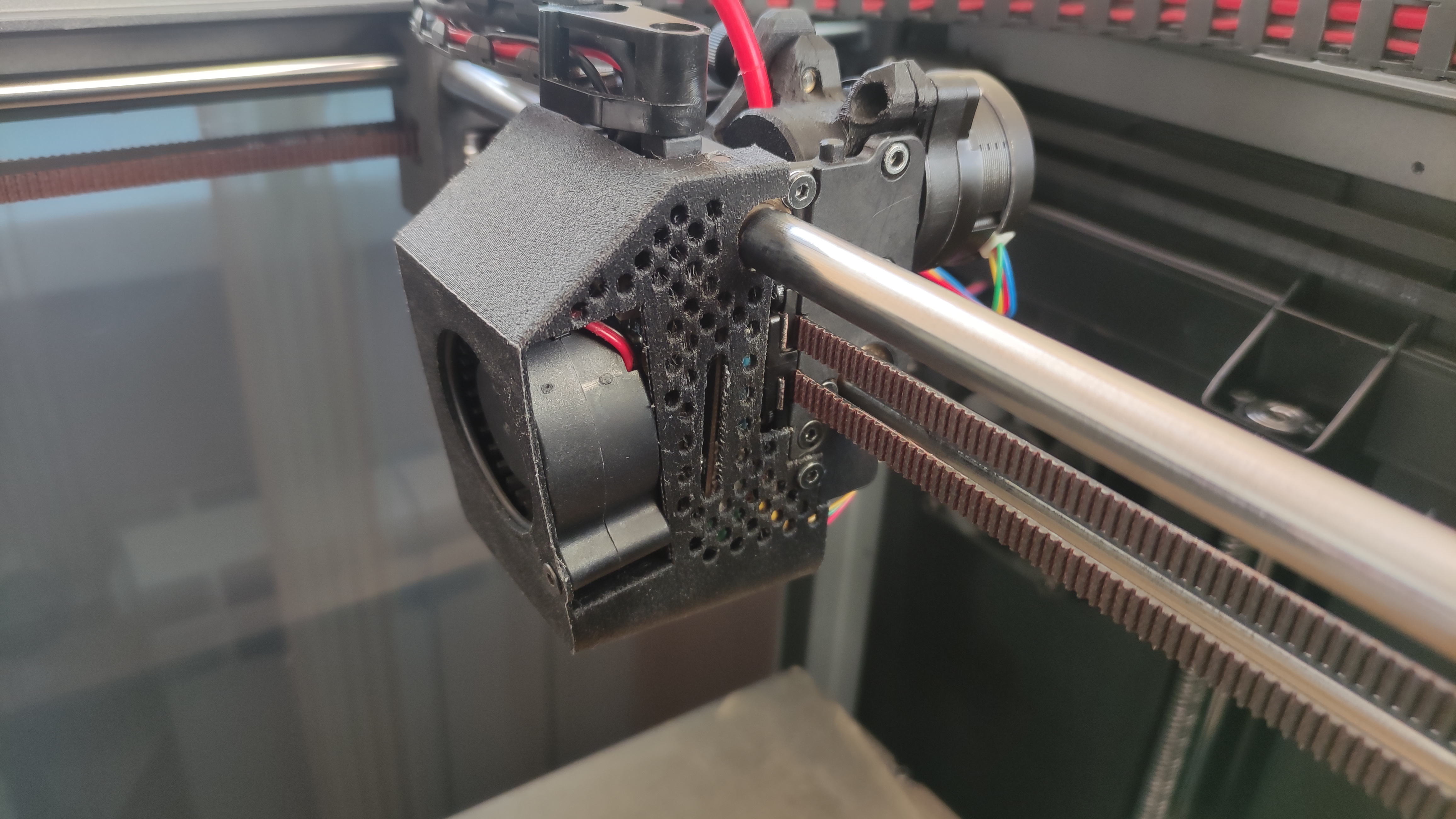

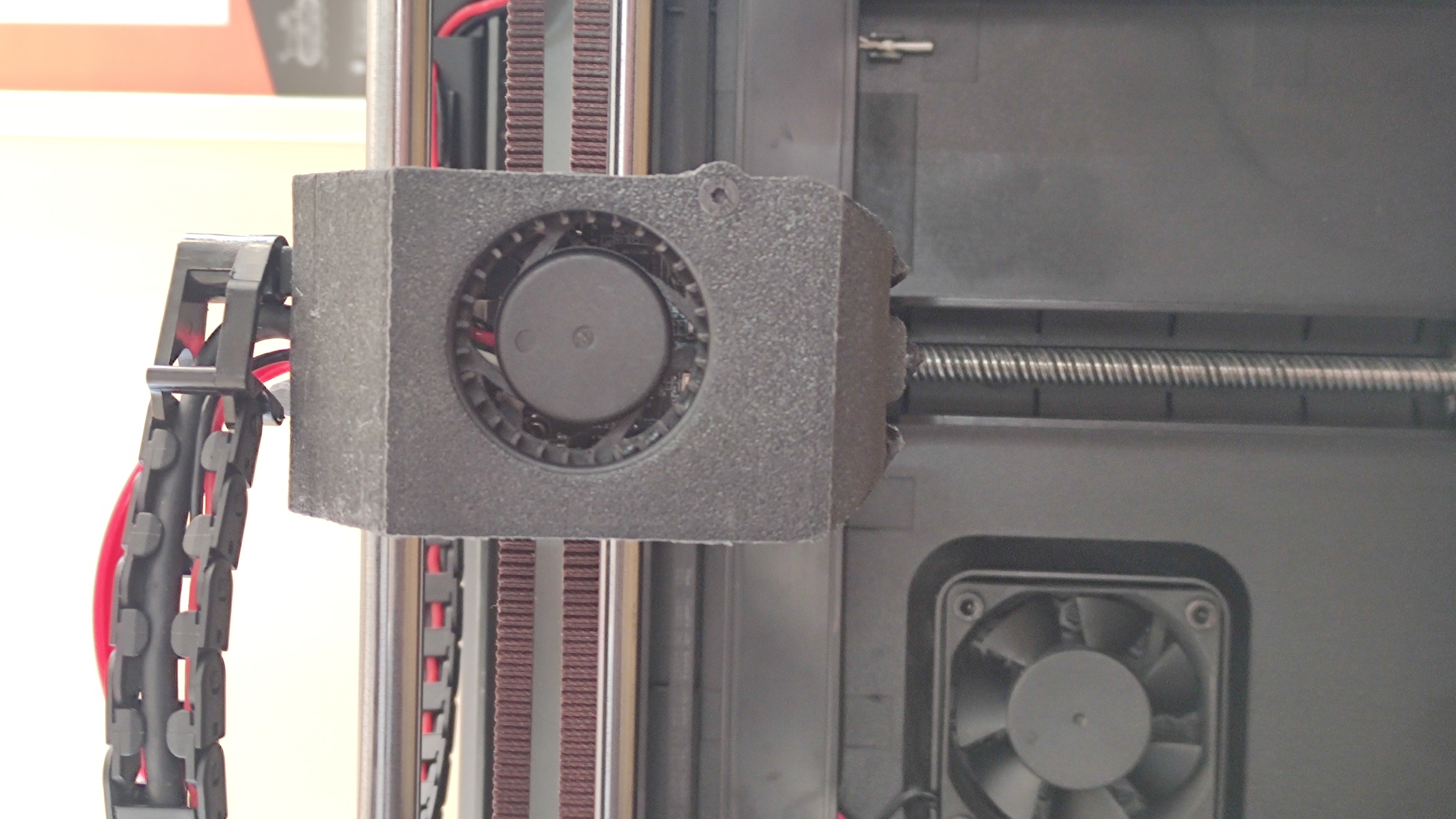

Các nắp đầu phun này cho phép lắp quạt làm mát 5015 hoặc 5020 lớn hơn trên Creality K1, giảm đáng kể tiếng ồn và tăng luồng không khí. Chúng không làm giảm diện tích in và nhẹ hơn nắp zin.

Đây là số đo tiếng ồn quạt của tôi.

Làm mát bộ phận bị tắt: 45 dB

Quạt zin ở 100% RPM: 55 dB

Quạt 5020 ở 100% RPM: 45 dB

Có hai phiên bản: cho quạt 5015 và 5020. Quạt 5020 sẽ êm hơn 5015, trong khi có luồng không khí tương đương hoặc tốt hơn một chút. Vì vậy, nếu bạn không có quạt 5015 hay 5020, hãy mua quạt 5020.

Quạt 5020, do có hai cửa nạp, làm mát MCU đầu phun trong quá trình hoạt động, và do đó được khuyến nghị cho nhiệt độ buồng cao, khi MCU đầu phun có thể quá nóng.

Các nắp đầu phun này không tương thích với các mod ray tuyến tính trục X.

Đây là bài kiểm tra phần nhô ra:

Bạn sẽ cần:

1x Quạt thổi 24V 5015 hoặc 5020 có vòng bi

2x Vòng đệm nhiệt M3 (đường kính ngoài 4,6-5mm)

2x Vít FHCS M3x8 hoặc dài hơn

1x Transistor hiệu ứng trường kênh N (MOSFET) cho quạt 2 dây. Transistor lưỡng cực PNP và NPN sẽ không hoạt động!

1x Đầu nối JST 1.25 4 chân có dây (có thể lấy từ quạt zin)

Nắp nên được in trên mặt trước với hỗ trợ cây thủ công. Sử dụng sợi chịu nhiệt như PP-GF, PA-GF, PA-CF hoặc các loại khác. ABS sẽ không chịu được các bản in dài với sợi nhiệt độ cao.

Hướng dẫn lắp ráp:

1. Nung chảy vòng đệm nhiệt vào quạt như trong hình.
2. Hàn dây vào quạt và MOSFET như trong sơ đồ kết nối.

1. Gắn quạt vào nắp bằng vít.
2. Kết nối quạt và lắp nắp. Khi lắp, quạt 5020 sẽ tì vào dây CAN. Điều này không sao và sẽ không làm hỏng bất cứ thứ gì.
3. Chỉ dành cho quạt 2 dây: Mở file printer.cfg, tìm phần “output_pin: fan0” và thay đổi chu kỳ thành 0.1000. Điều này sẽ loại bỏ tiếng ồn PWM.
