Gắn PDC từ tính cho mô hình Rocinante của Martin

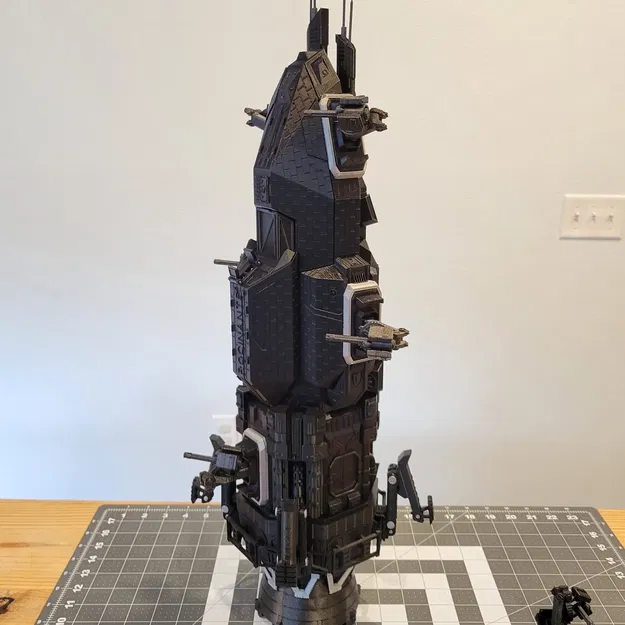

Đây là một bộ PDC mà tôi đã tạo ra để làm việc với mô hình Rocinante của Martin. Tôi đã làm lại khung của anh ấy để chấp nhận cụm PDC của tôi. Phần còn lại của bộ kit, bao gồm cửa, PDC, tay cầm và đế, đều được tôi tạo ra trong Blender. Tôi đã làm mô hình này để các PDC có thể được gắn vào mô hình Rocinante bằng nam châm, tương tự như Idea Planet Kickstarter Roci. Các PDC của tôi hoàn toàn có thể điều chỉnh và được phóng to hơn để gần với tỷ lệ của các PDC trong chương trình. Khoảng trống phía sau các cửa PDC có thể được sử dụng để chứa pin, đèn hoặc điện tử.

Lưu ý:

Có một lỗ ở đế sẵn sàng để chấp nhận một nam châm neodymium 3x8 mm. Sử dụng slicer để tạo ra một lỗ nam châm lớn hơn nếu cần thiết. Hãy nhớ rằng nếu bạn phóng to, lỗ sẽ lớn hơn. Tôi sẽ bao gồm một phiên bản không có lỗ để bạn có thể cắt theo kích thước của riêng mình.

Bạn phải dán một nam châm hoặc một mảnh kim loại ở phía đối diện của cửa (hoặc ngược lại) để đế PDC có thể dính lại. Hãy chắc chắn căn chỉnh mọi thứ.

Cửa tốt nhất nên được in trên cạnh. Sử dụng hỗ trợ khi cần thiết. Bạn có thể in mặt xuống nếu bạn đang phóng to hoặc in với vòi phun nhỏ hơn 0.4mm. Nếu không, 0.4mm sẽ làm mờ chi tiết.

Keo chỉ cần thiết cho các nam châm và khẩu pháo nếu bạn in nó thành hai phần tách rời. Khẩu pháo sẽ khớp vào đế tháp sau khi lắp ráp hoàn chỉnh (dán nó lại trước).

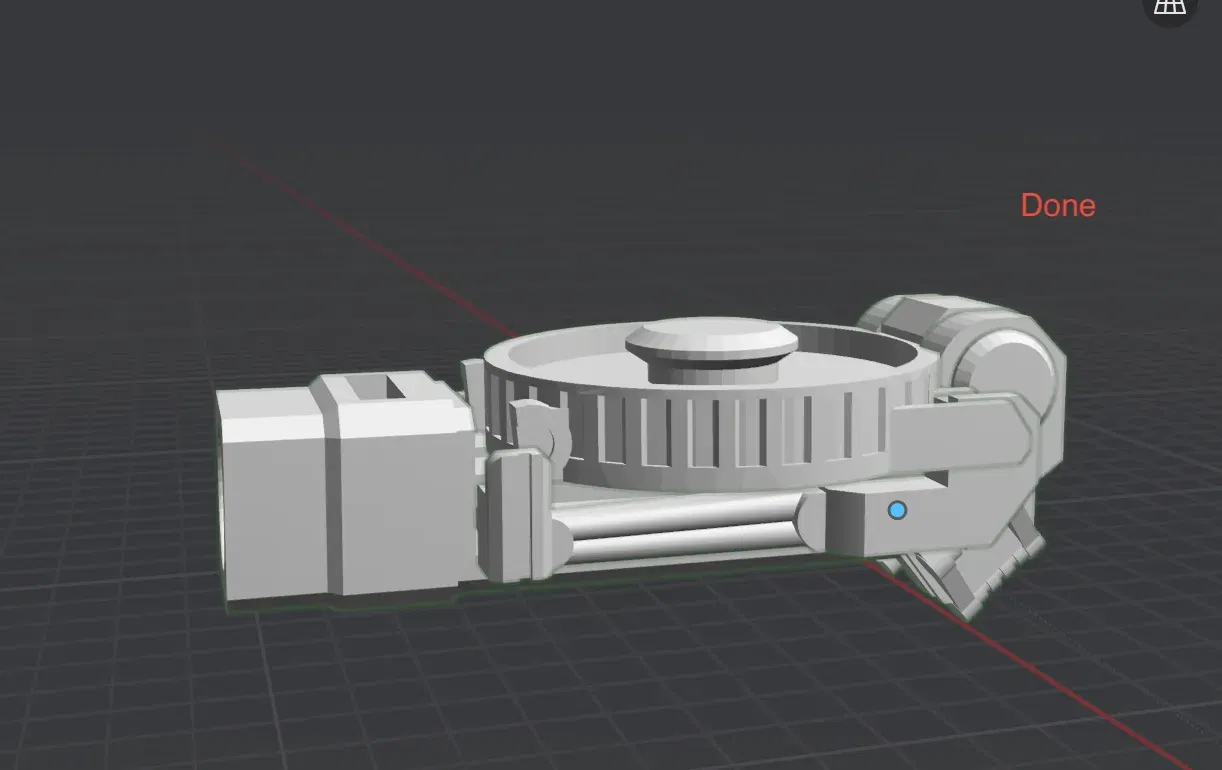

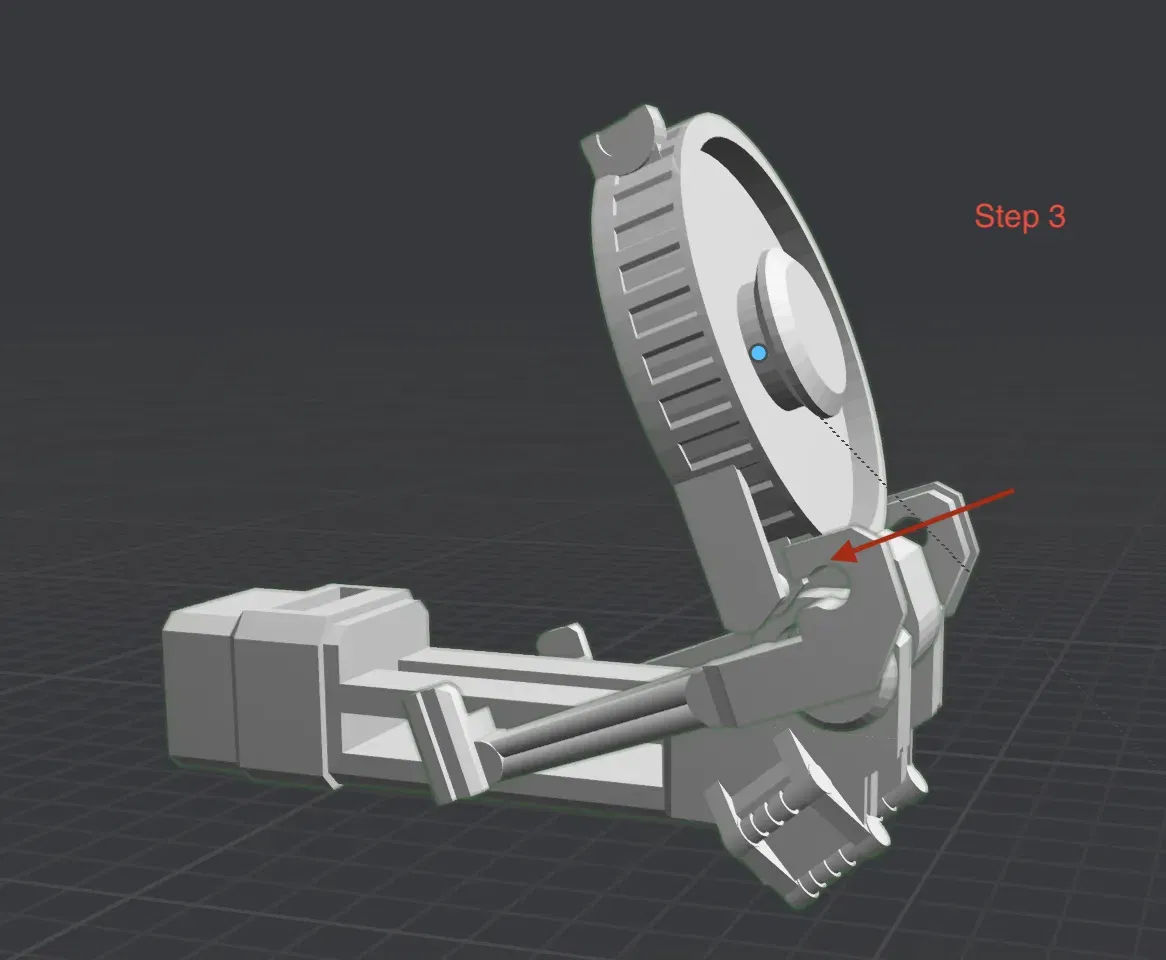

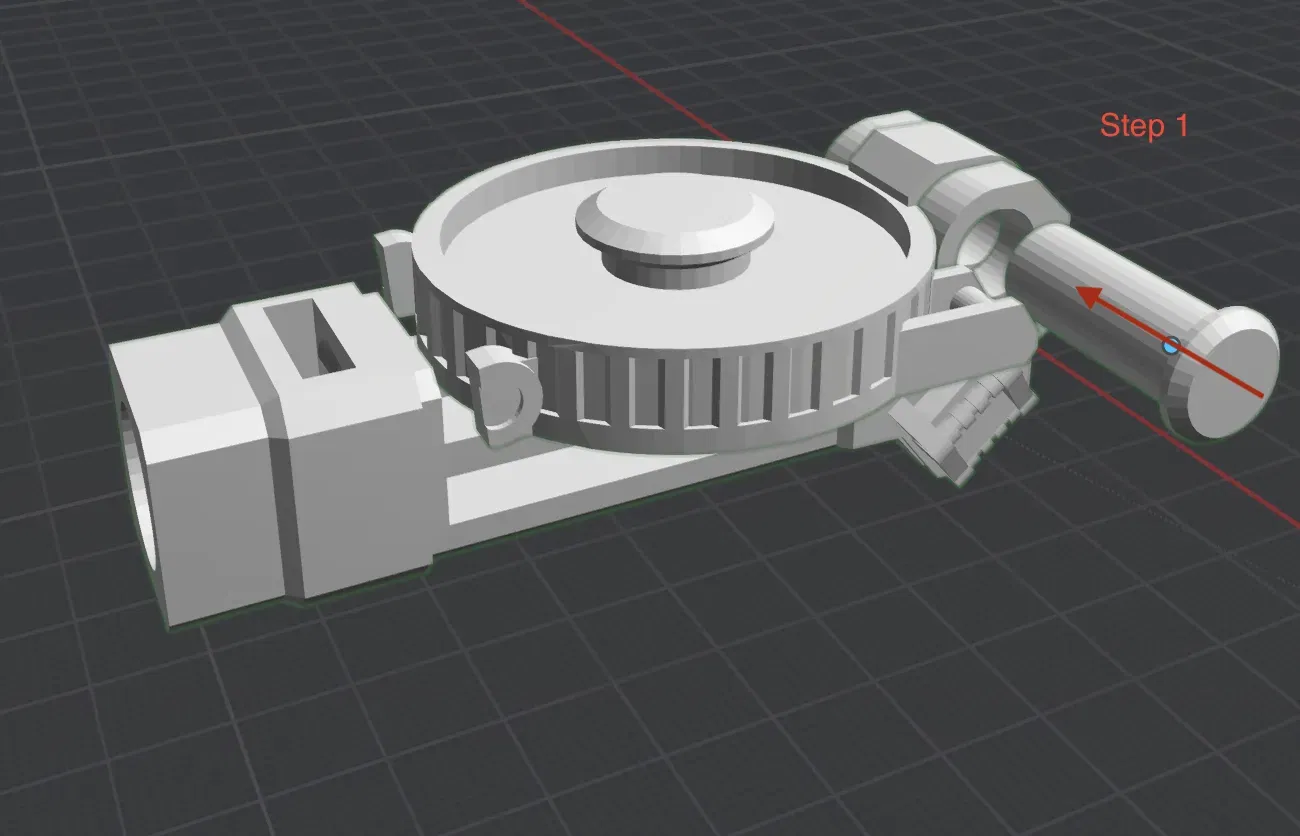

Trước khi chèn chốt tháp, hãy đảm bảo lỗ của đế tháp và tay cầm không có PLA thừa. Kiểm tra độ vừa của chốt vào cả hai bên và xoay. Chốt nên vừa khít với chỉ lực của ngón tay bạn.

Điều chỉnh kích thước (tỷ lệ) của PDC Turret Pin.3mf trong slicer nếu độ vừa quá lỏng hoặc chặt không đáp ứng nhu cầu của bạn.

Cập nhật 15 tháng 9 năm 2022: Đã điều chỉnh kích thước của các bộ phận được đánh dấu V2 để vừa hơn.

Cập nhật 12 tháng 12 năm 2023: Đã thêm một đế trưng bày và một bộ chuyển đổi cho phép bạn sử dụng khẩu pháo PDC của tôi với phần còn lại của cụm PDC của Martin (tức là, chỉ cần thay thế đơn giản khẩu pháo của anh ấy).

Cập nhật 20 tháng 1 năm 2024: Thiết kế lại khẩu pháo để có chi tiết gần gũi hơn với chương trình và giảm nhu cầu về giá đỡ (máy in sẽ khác nhau). Cũng đã tải lên các bản sửa đổi cho tháp pháo và cánh tay chính để phù hợp với các cánh tay khớp và giảm nhu cầu về giá đỡ. Tháp pháo không còn cần giá đỡ và cánh tay chính chỉ cần giá đỡ dưới khe cắm (nếu in theo chiều dọc).

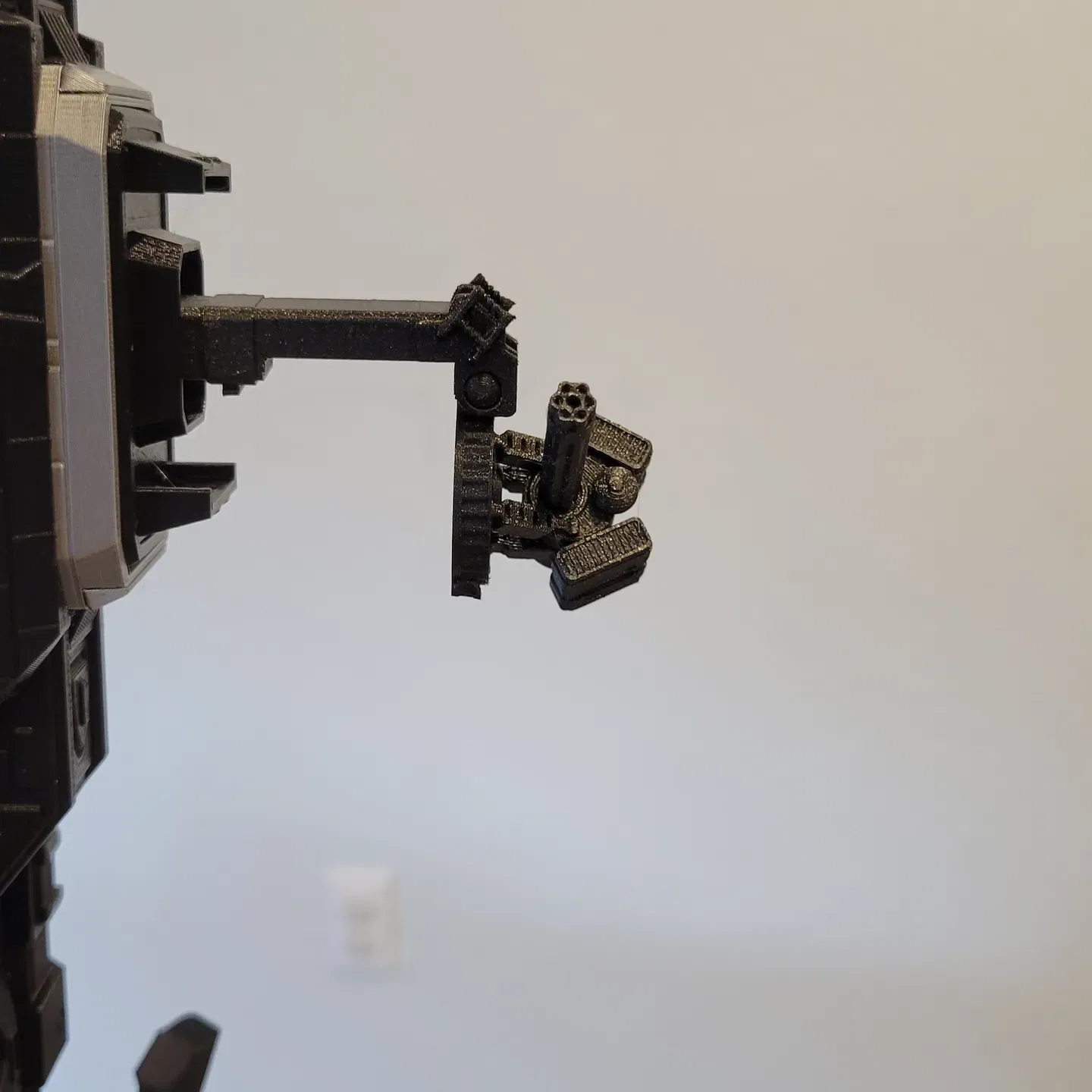

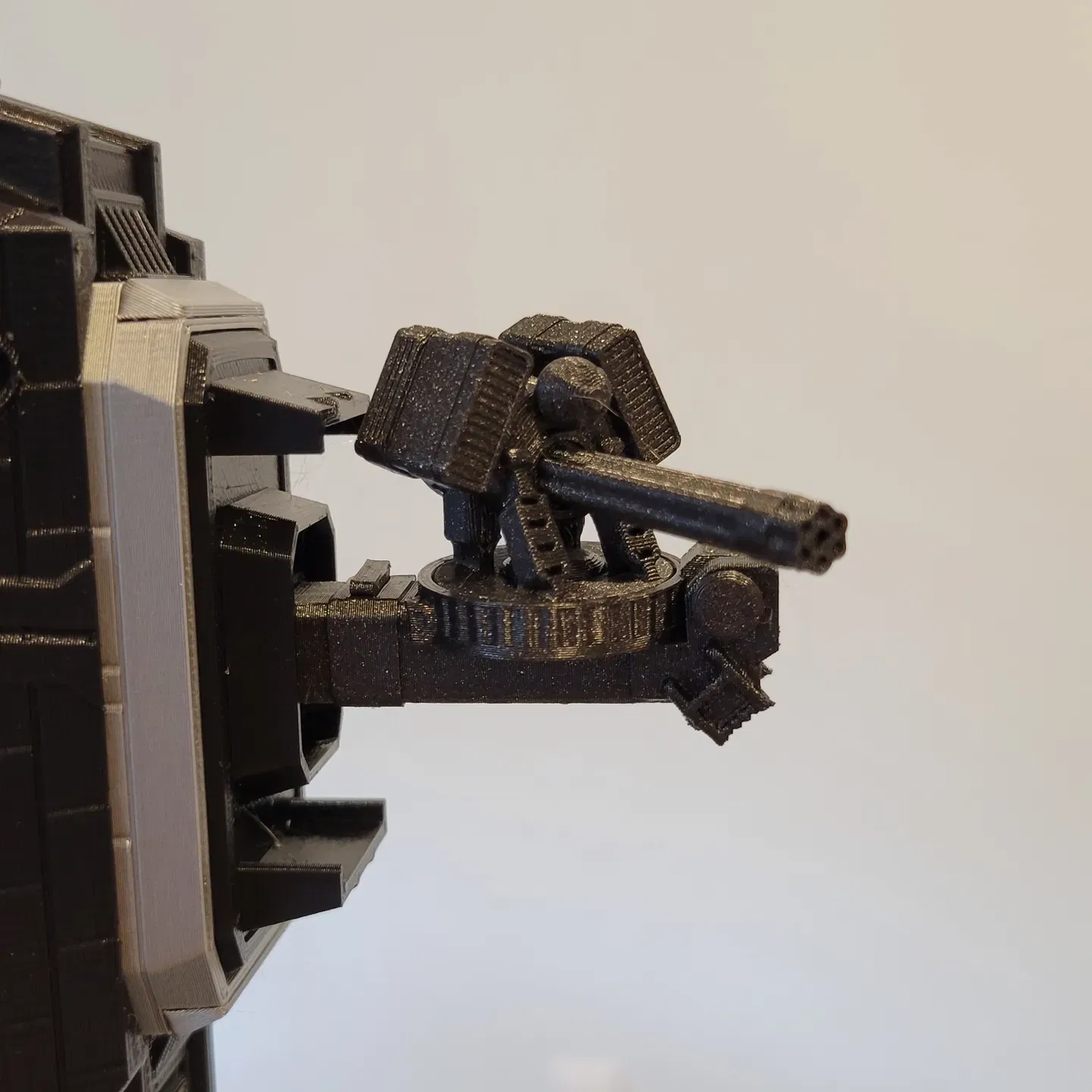

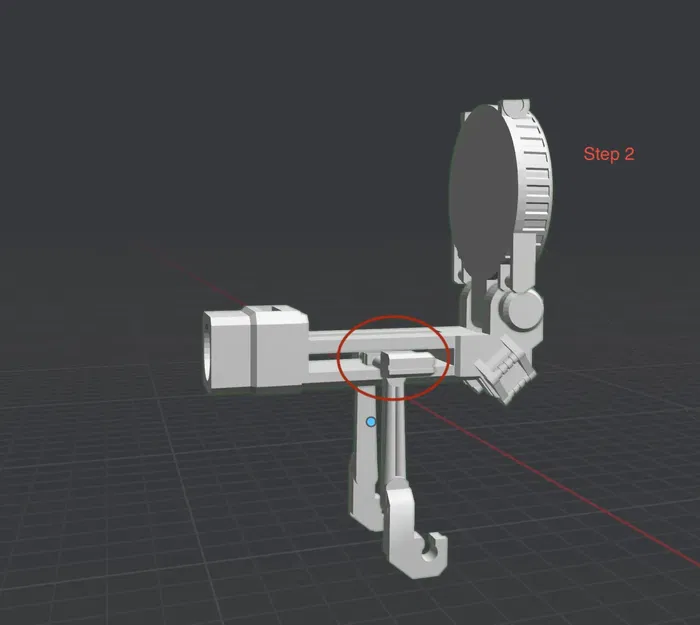

Hãy tham khảo hình ảnh của phiên bản có vũ trang và lưu ý rằng các trục mà cánh tay gắn vào tháp pháo có hình bầu dục, vì vậy hãy gắn cánh tay theo hướng của mũi tên.

CẢNH GIÁC: Các cánh tay khớp chỉ khả thi ở tỷ lệ 120% hoặc lớn hơn trong thử nghiệm của tôi (tất cả các bộ phận đã được tải lên để phù hợp với mô hình của Martin ở 100%, bạn phải tự điều chỉnh tỷ lệ). Các mảnh này quá dễ vỡ nếu nhỏ hơn. Tuy nhiên, khẩu pháo mới hoạt động với thiết kế cũ mà không cần cánh tay khớp nếu bạn dự định in ở tỷ lệ nhỏ hơn.

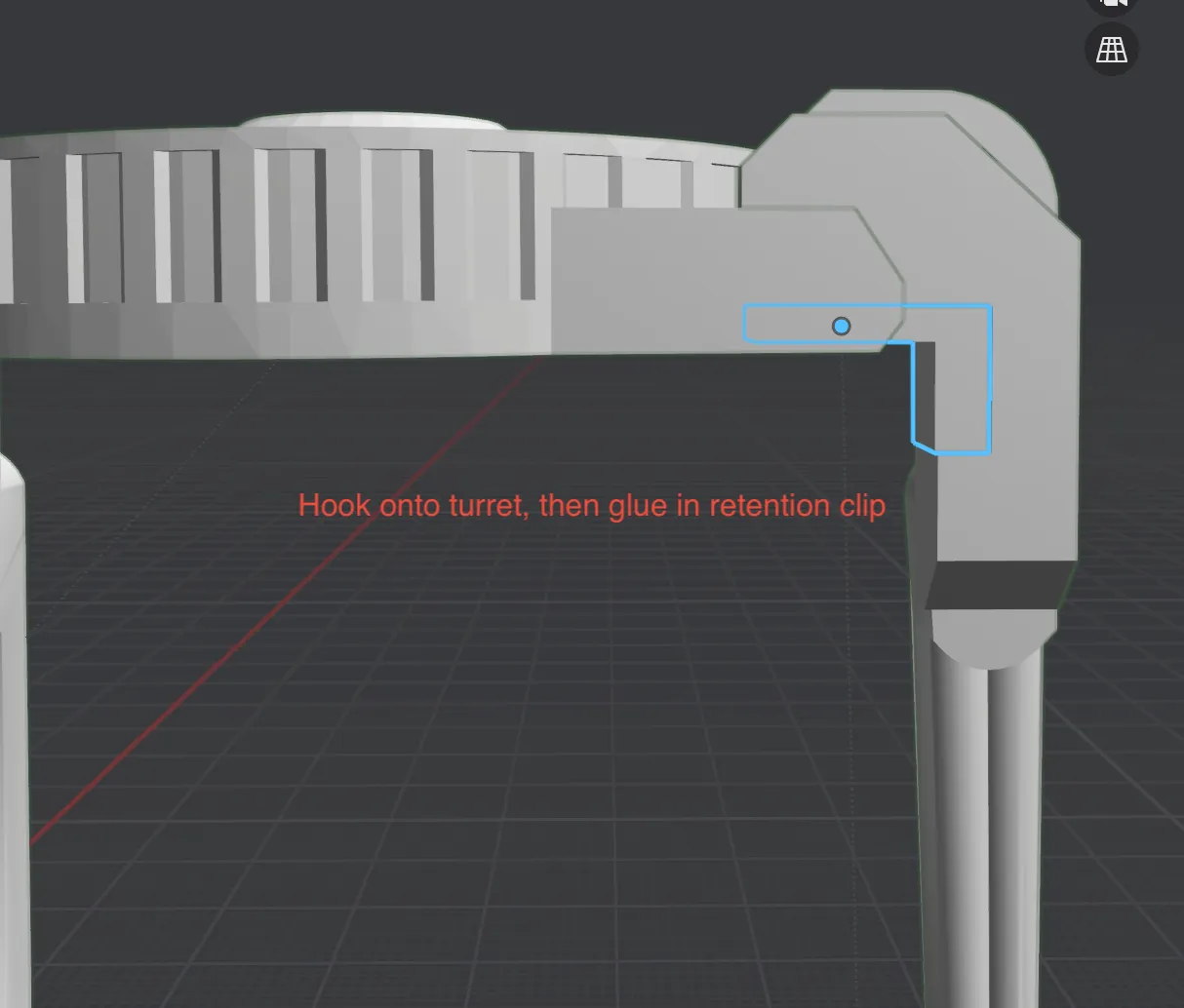

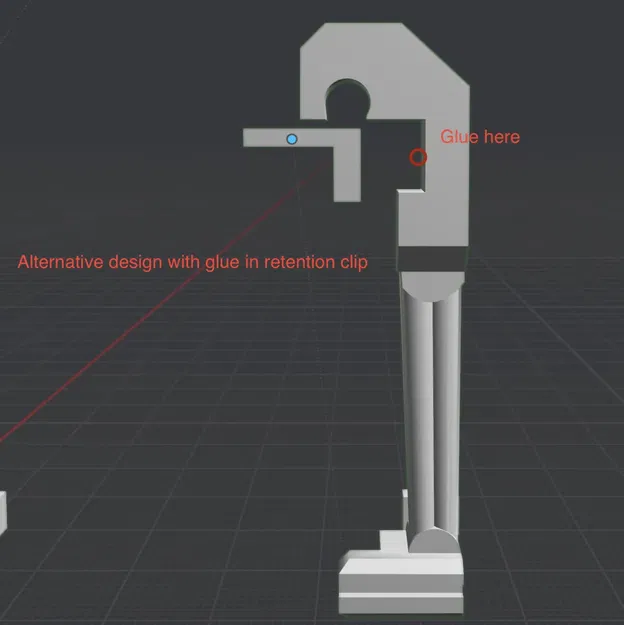

Cập nhật 21 tháng 1 năm 2024: Đã tải lên các cánh tay hỗ trợ khớp thay thế. Phiên bản này sử dụng một kẹp giữ dán (xem ảnh). Phiên bản này nên hoạt động tốt hơn ở tất cả các tỷ lệ với việc lắp ráp cẩn thận.
