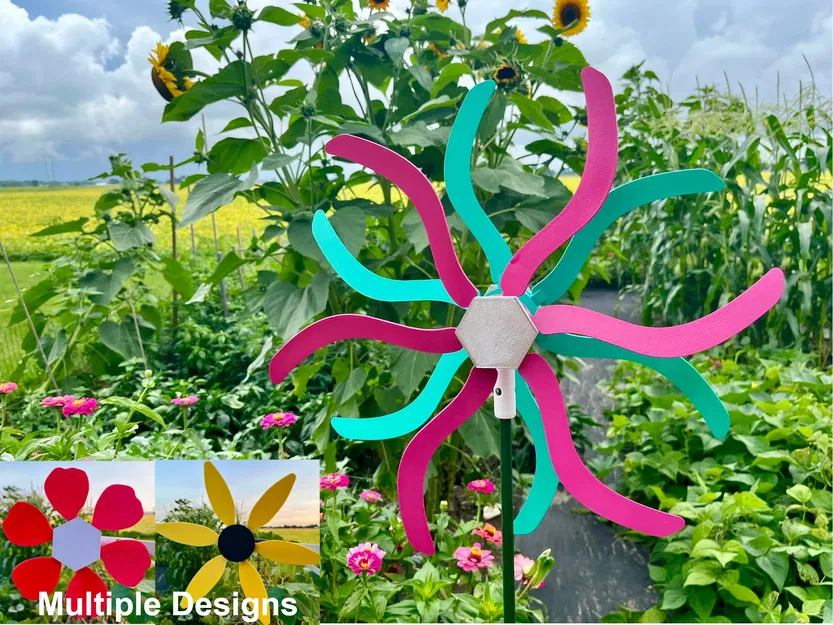

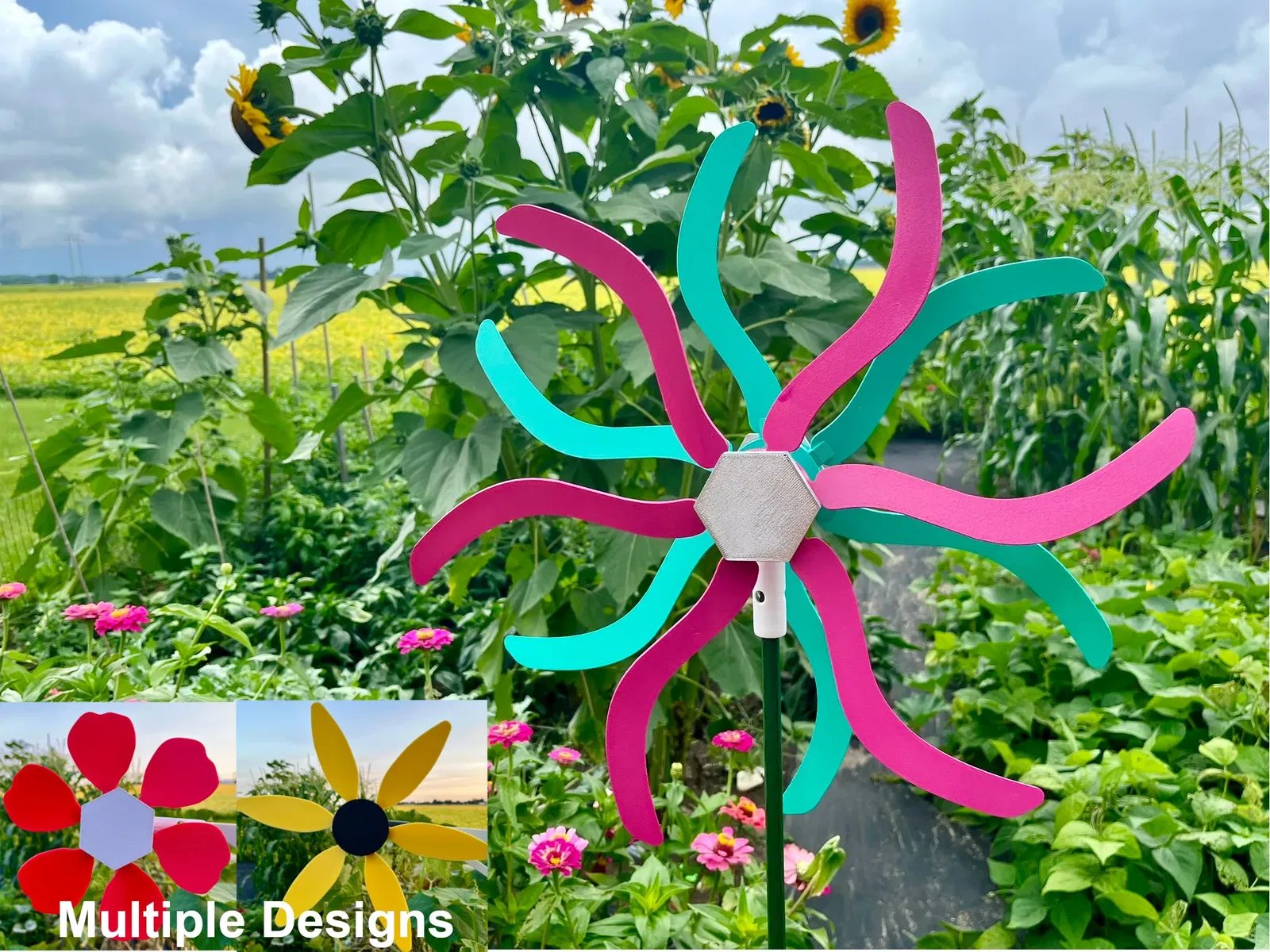

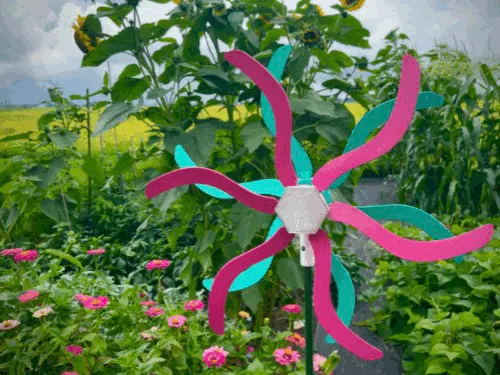

Chong chóng Vườn Kép - In Dễ Dàng, Lắp Ghép

Cài đặt

• Vật liệu
  • ASA (khuyên dùng do chống tia UV)
  • PLA cũng dùng được nhưng không bền bằng
• Support: Không
• Tường: 3
• Infill
  • Cánh: 100%
  • Các bộ phận khác: 25% adaptive cubic

Các bộ phận

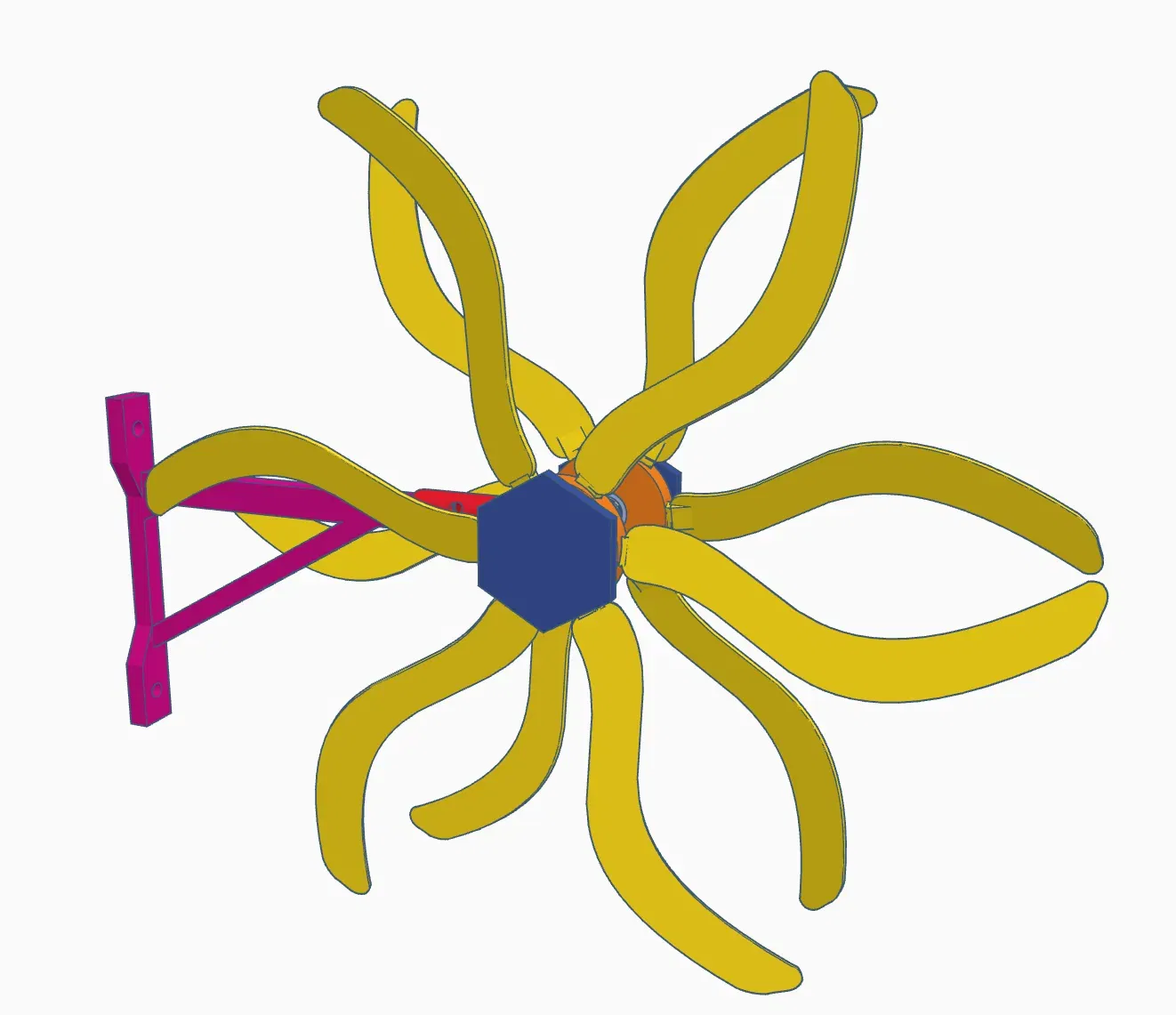

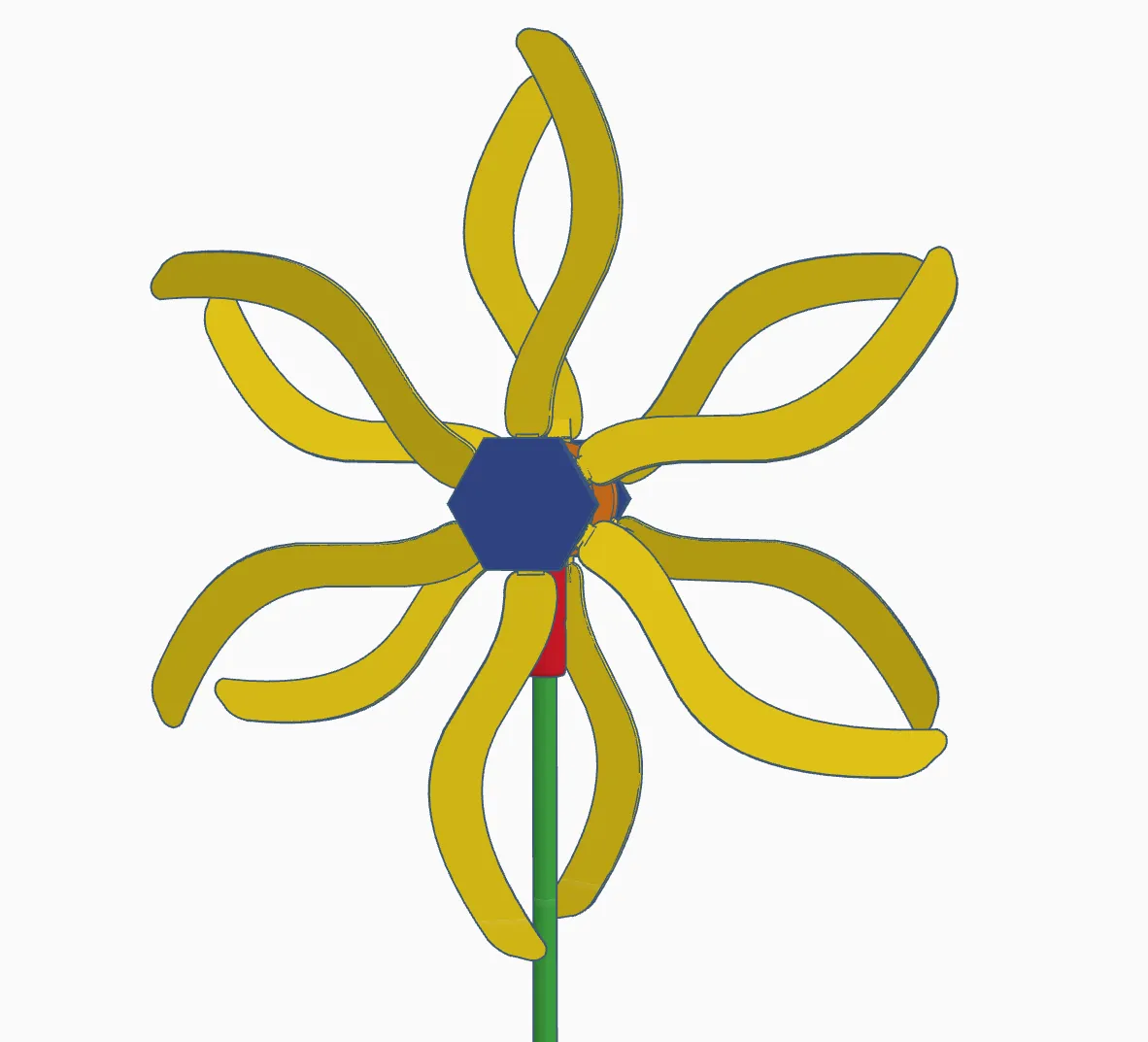

Lắp ráp Chong chóng

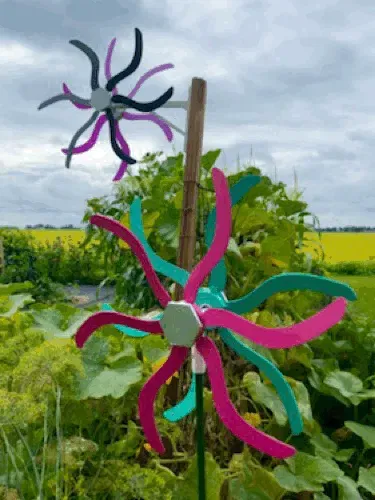

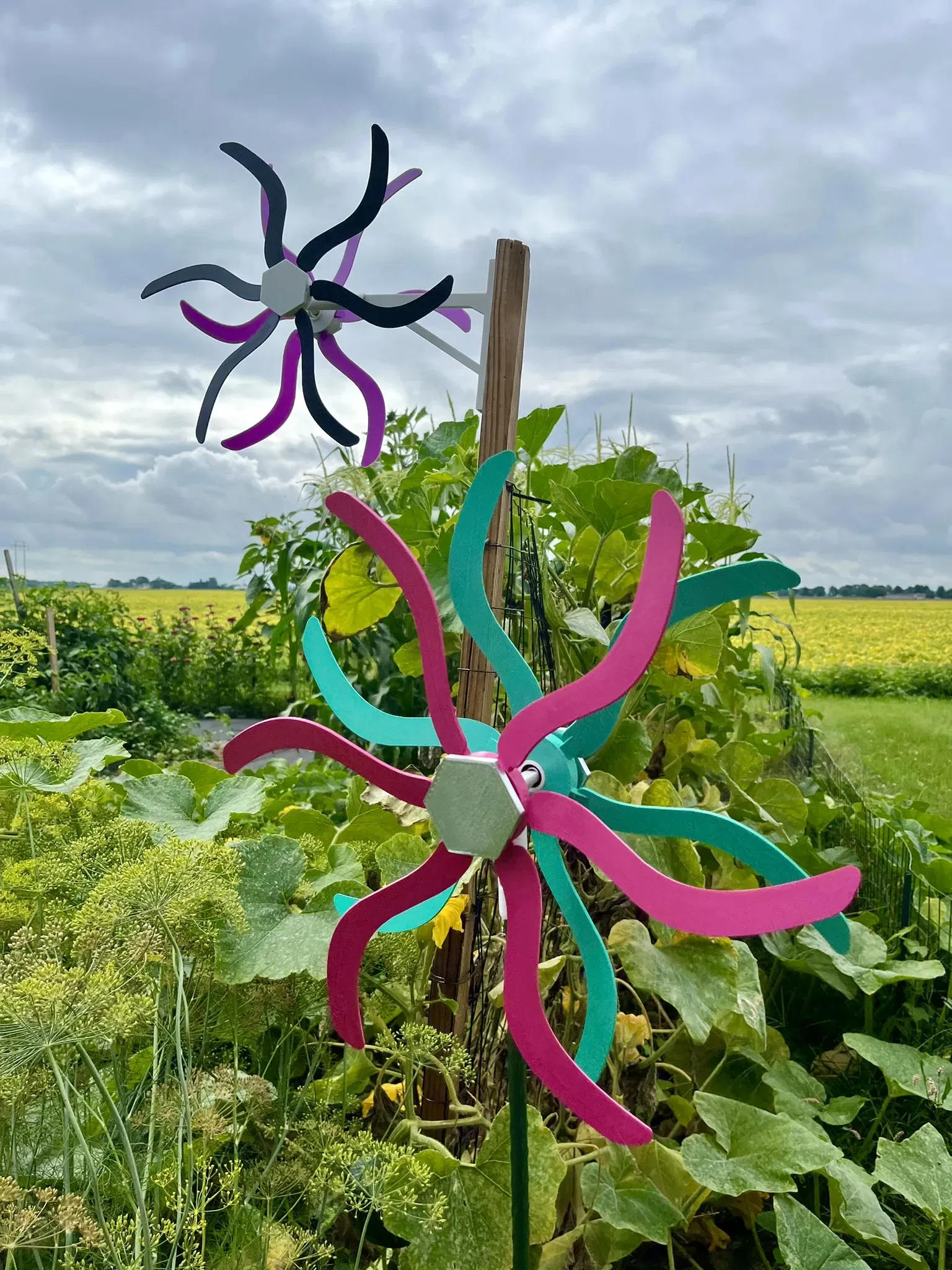

• Chong chóng 2 mặt
  • File: garden_spinner_double_assembly
  • In 2 bộ mâm cánh. Bạn cần tổng cộng 12 cánh.
  • In 2 nắp tùy chọn.
• Chong chóng 1 mặt
  • File: garden_spinner_single_assembly
  • In 1 bộ mâm cánh. Bạn cần tổng cộng 6 cánh.
  • In 1 nắp tùy chọn.

Cánh

Các cánh có thể dùng lẫn cho nhau. Bạn cần 6 cánh cho mỗi trục quay.

• Tiêu chuẩn
  •
  • Loại lớn
  • wing_x6_v2_1

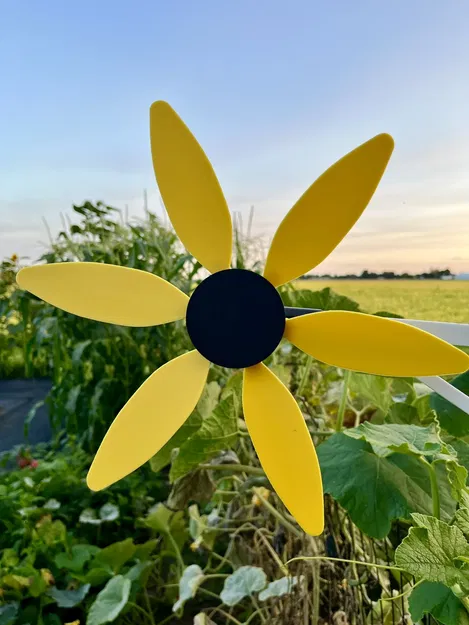

• Cánh Hình Tấm
  •
  • Kích thước: vừa
  • wing_x6_simple_petal_v2_2
• Cánh Hoa Hồng
  •
  • Kích thước: nhỏ
  • wing_x6_rose_petal_v2_1

Tùy chỉnh Cánh

Sử dụng đầu nối khớp nối nhanh này để gắn các thiết kế cánh tùy chỉnh.

Nắp

Các nắp có thể dùng lẫn cho nhau. Bạn cần 1 nắp cho mỗi trục quay.

• Hình Lục Giác
  •
• Hình Tròn
  •

Phần cứng

• Vòng bi 608 x2
  • 8mm x 22mm x 7mm
• Giá treo tường
  • Vít x2 (chỉ khi dùng giá treo tường)
• Giá treo cột
  • Cọc Cắm Vườn hoặc thanh gỗ tròn đường kính khoảng 12mm hoặc 0.43 inch
  • Dây rút nhựa (tùy chọn cho giá treo cột)

Hướng dẫn lắp ráp

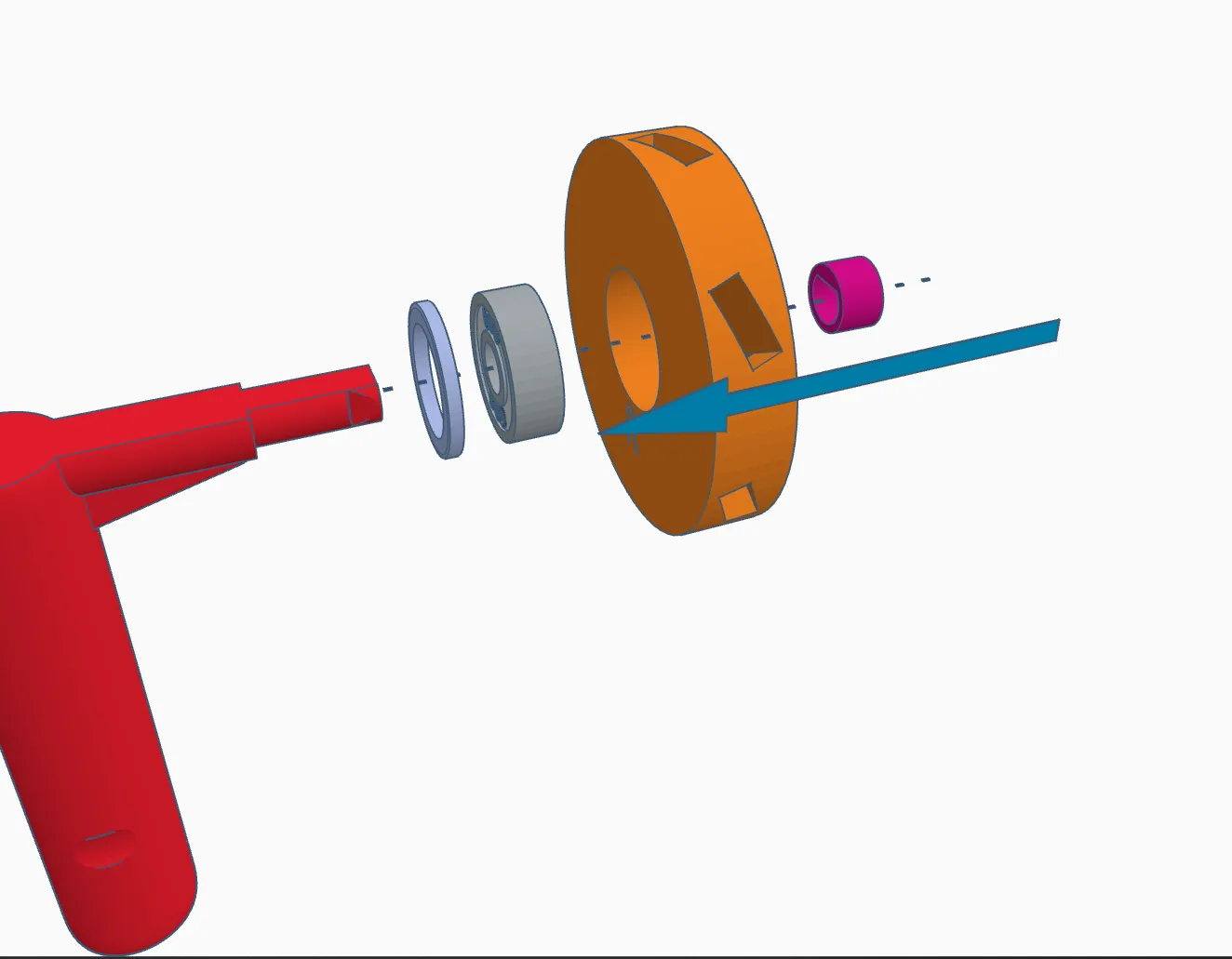

• Ép vòng bi 608 vào giữa mỗi trục quay.
• Lắp vòng giữ vào mỗi trục quay.
• Trượt các trục quay lên các trục đỡ của cột lắp.
  • Đảm bảo mặt có lỗ nhỏ hơn của trục quay hướng ra ngoài.

• Đặt miếng đệm vòng bi lên mỗi trục đỡ.

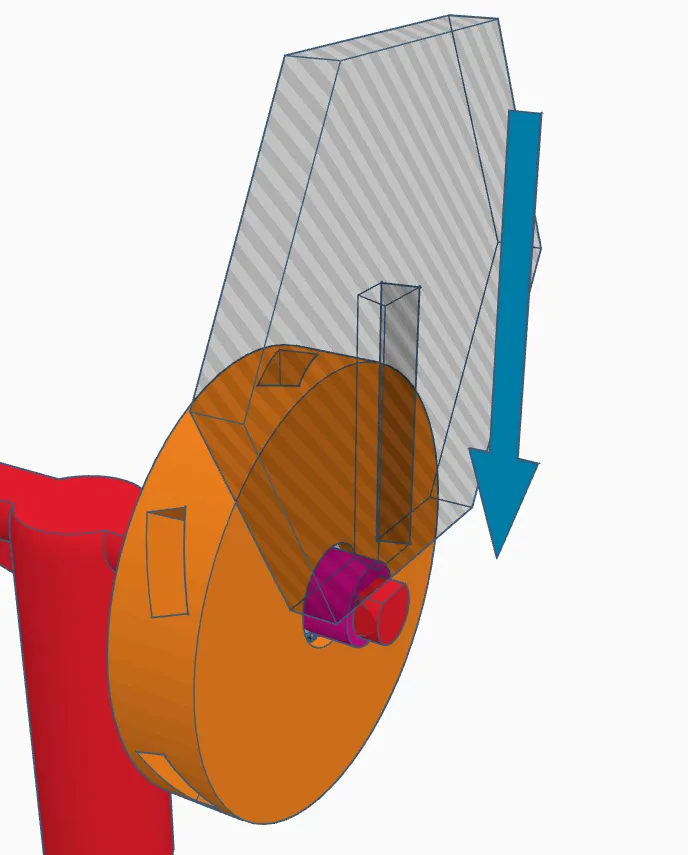

• Bắt đầu từ mặt phẳng của mỗi trục, trượt nắp xuống cho đến khi nó bằng với trục quay.

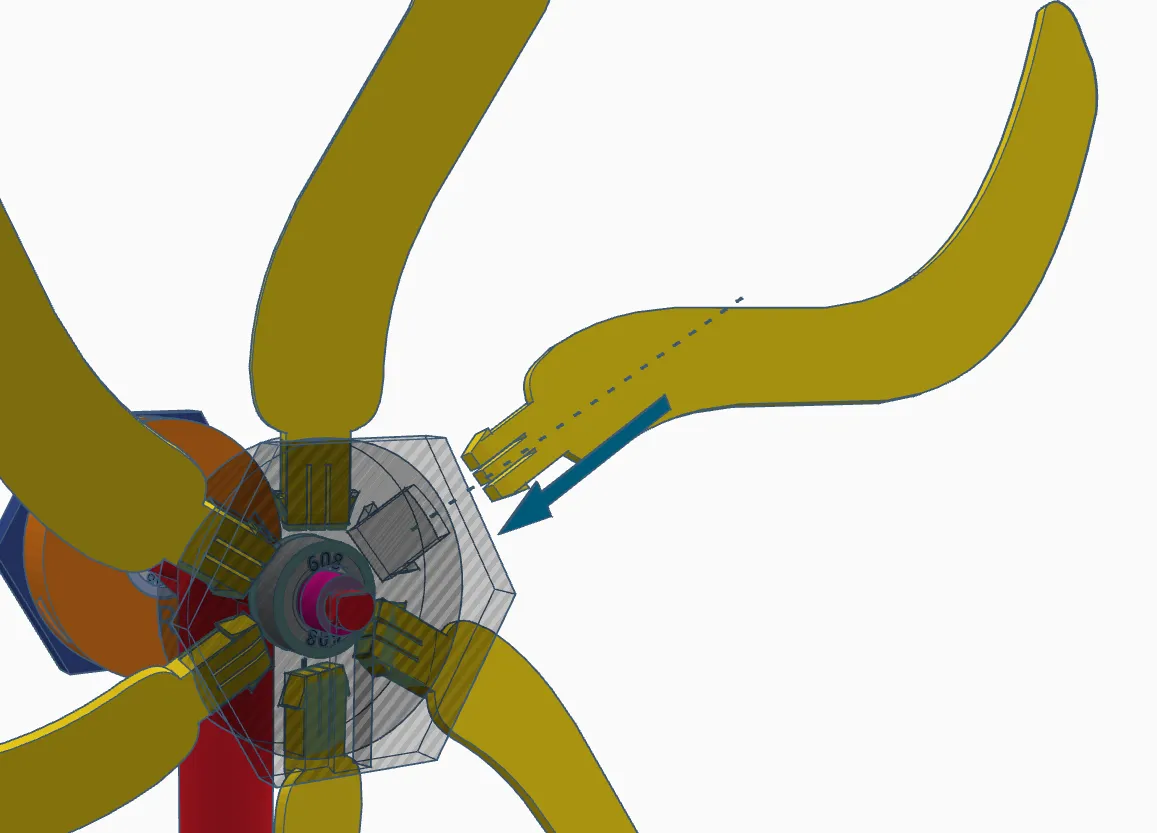

• Lắp tất cả các cánh vào trục quay. Mặt phẳng của cánh nên hướng ra ngoài.
  • Lưu ý: Để tránh cánh bị bung ra trong gió lớn, tôi khuyên bạn nên dùng một ít keo siêu dính khi lắp cánh.

• Nếu lắp vào tường:
  • Vặn giá treo tường vào tường bằng 2 vít gỗ.
  • Trượt phần dưới của cụm chong chóng lên giá treo tường.

• Nếu lắp vào cột:
  • Luồn dây rút nhựa vào lỗ ở dưới cùng của cụm chong chóng.
  • Trượt cụm vào cọc cắm vườn (hoặc thanh gỗ) và siết chặt dây rút nhựa.

Ghi nhận

Đặc biệt cảm ơn richardglick trên TinkerCad. Hình "curve shape" của họ đã được sử dụng để tạo ra mô hình này. https://www.tinkercad.com/things/5yYe6kiqqM0-curve-shape
