Vỏ Heltec LoRa 32 V3 HT Slim

Cập nhật ngày 24 tháng 4 năm 2025:

Đã thêm phiên bản 3k với không gian ăng-ten bên trong và không có SMA.

Cập nhật ngày 30 tháng 7 năm 2024:

Đã thêm giá đỡ để bàn và kẹp Baofeng sử dụng đai ốc M2.5.

Thông báo Sử dụng Thương mại và Ghi nhận Công:

Alley Chat HT Slim © 2024 của Alley Cat và Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0**.

Việc sử dụng thương mại thiết kế này, bao gồm sử dụng quảng cáo, bán và bán lại cho các doanh nghiệp khác để bán, được phép theo các điều kiện sau: Trước bất kỳ hoạt động khai thác thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi nhận đúng công. Yêu cầu này mở rộng cho bất kỳ việc chia sẻ, phân phối hoặc tạo ra các tác phẩm phái sinh nào, bao gồm cả các thiết kế thủ công nhằm mô phỏng thiết kế này. Ghi nhận đúng công phải được nêu rõ ràng trong mọi trường hợp sử dụng. Để biết các phương thức liên hệ chính thức và thông tin thêm, hãy truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều không được phép và không nên sử dụng cho các yêu cầu thương mại hoặc cấp phép.

Tuyên bố: Một số liên kết trên trang này có thể là liên kết liên kết Amazon. Nếu bạn thực hiện mua hàng qua chúng, tôi có thể nhận được một khoản hoa hồng nhỏ — mà không tốn thêm chi phí cho bạn. Tôi chỉ giới thiệu các thiết bị mà tôi tin tưởng và tự sử dụng. Cảm ơn sự hỗ trợ của bạn!

Cài đặt In Gợi ý:

Vật liệu: PLA+ hoặc PETG Đầu phun: 0.4mm Chiều rộng đùn 0.4mm Chiều cao lớp: 0.2mm Vòng: 3 Lòng trong: 0% Các lớp trên/dưới: 5 Chất liệu hỗ trợ: Không có

Tuyên bố Từ chối Trách nhiệm In 3D:

Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo với bạn rằng thiết kế này đã trải qua quá trình kiểm tra và lặp lại kỹ lưỡng. Tuy nhiên, xin lưu ý rằng in 3D bao gồm nhiều biến số, bao gồm các loại sợi khác nhau, cài đặt máy in và mức độ hiệu chỉnh. Những yếu tố này có thể ảnh hưởng đáng kể đến bản in cuối cùng.

Trước khi kết luận rằng thiết kế có lỗi, tôi khuyến khích bạn:

• Kiểm tra hiệu chỉnh máy in của bạn: Đảm bảo máy in của bạn được hiệu chỉnh đúng cách. Đặc biệt là sự co ngót của sợi.

• Điều chỉnh cài đặt in: Thử thay đổi cài đặt in để đạt được kết quả tốt hơn.

• Thay đổi kích thước mô hình: Thay đổi kích thước mô hình lên hoặc xuống một chút có thể giải quyết các vấn đề về độ vừa vặn.

Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có những bộ phận rất mỏng manh. Nếu bạn gặp bất kỳ sự cố nào hoặc cần hỗ trợ, vui lòng liên hệ với tôi. Tôi ở đây để giúp đỡ và có thể cung cấp hướng dẫn để đạt được kết quả tốt nhất. Việc tuyên bố một thiết kế là xấu mà không xem xét các biến số này là không công bằng với cộng đồng và có thể ngăn cản người khác thử một thiết kế có thể hoạt động hoàn hảo với những điều chỉnh nhỏ.

Cảm ơn sự thông cảm và hợp tác của bạn. Chúc bạn in vui vẻ!

Mô tả:

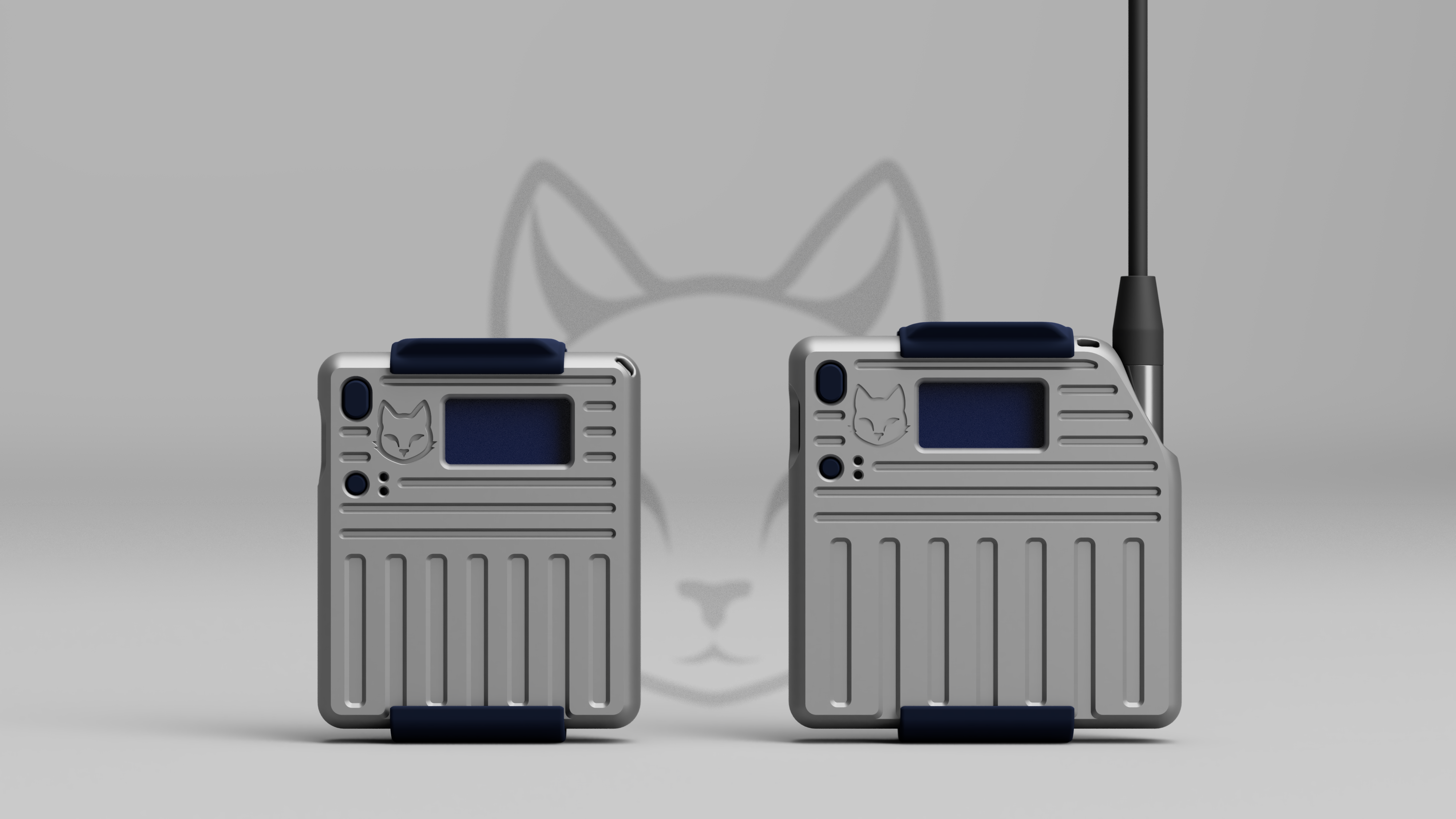

Vỏ tùy chỉnh cho Heltec LoRa 32 V3. Không cần phần cứng trừ khi bạn muốn sử dụng kẹp kiểu Baofeng yêu cầu đai ốc M2.5 hoặc insert nhiệt và vít M2.5x5mm. Dưới đây là các liên kết đến các bộ phận tôi đã sử dụng:

Heltec LoRa32 V3 từ MakerHawk hoặc MakerFocus

Pin LiPo MakerNova 2000mAh Trực tiếp / Amazon

Pin LiPo MakerNova 3000mAh Trực tiếp / Amazon

Ăng-ten bên trong

Ăng-ten Gập Phù hợp Hoàn hảo

Ăng-ten Gizont thương hiệu MakerNova Trực tiếp / Amazon

Sẽ không vừa với ăng-ten có đế lớn hơn 11mm

SMA góc vuông

Kẹp thắt lưng Baofeng

Kẹp thắt lưng chung

Insert nhiệt

Tôi cá nhân không bán bất cứ thứ gì, nhưng bạn có thể đặt mua những thứ này từ một vài người bán trực tuyến. Tôi không liên kết với các cửa hàng này và không kiếm tiền từ họ, nhưng tôi đã liên hệ với người bán và chất lượng cũng như đánh giá của họ rất tuyệt. Tại đây(Amazon) hoặc Tại đây(Etsy).
