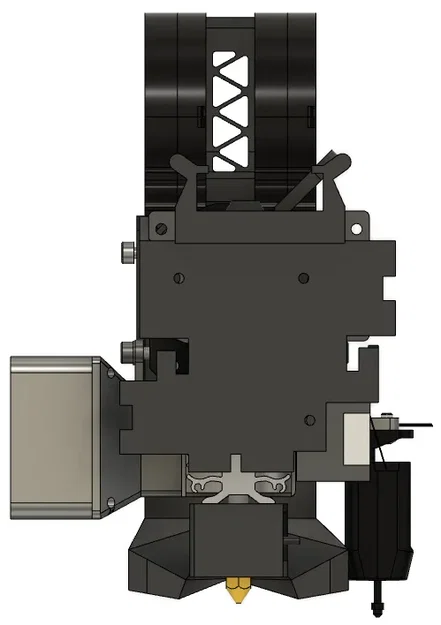

Ống dẫn làm mát Ender 3 V3 SE K3D + Chụp tản nhiệt nóng

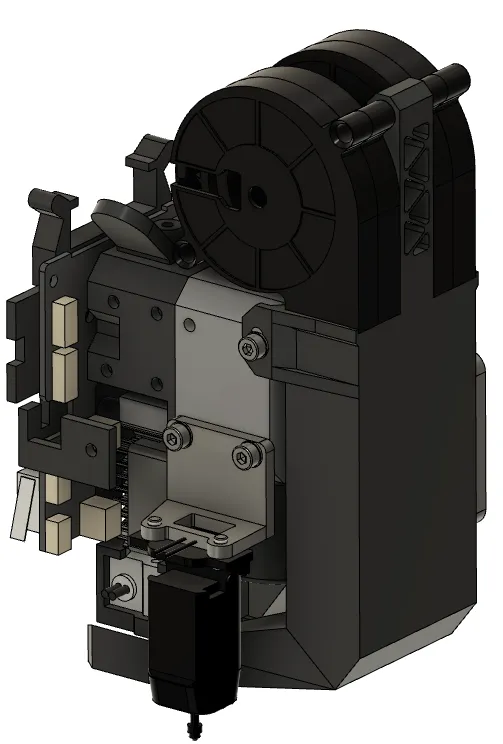

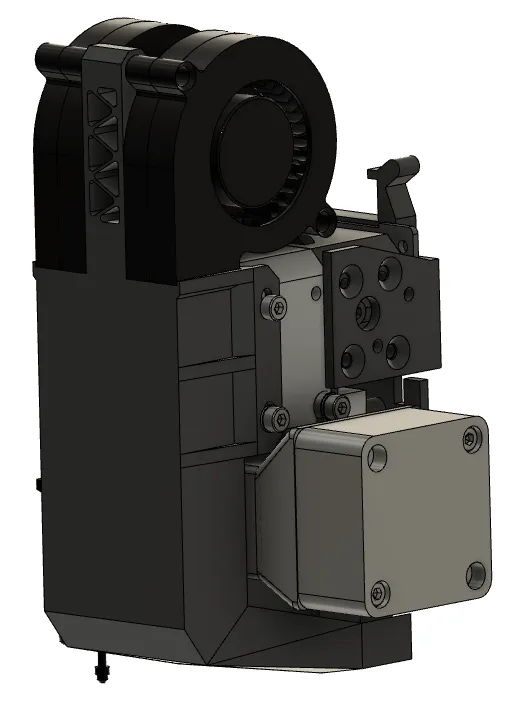

Chào bạn! Lưu ý! Bản độ này chỉ thực hiện được nếu bạn đang chạy Klipper, vì vị trí CR Touch đã thay đổi và theo như tôi biết thì không thể chỉnh sửa trong firmware gốc. Tôi không hài lòng với hiệu suất của bất kỳ ống dẫn làm mát nào có sẵn cho V3 SE với quạt 5015 kép, vì vậy tôi đã tìm kiếm thứ gì đó đã được thử nghiệm và chứng minh là hoạt động tốt và tìm thấy ống dẫn làm mát K3D cho Sprite extruder. Ngay từ đầu nó đã quá ngắn, ngay cả phiên bản Volcano, vì vậy tôi đã kéo dài nó thêm vài milimet và thay đổi vị trí của một trong những giá đỡ để chừa chỗ cho giá đỡ CR Touch. Vấn đề tiếp theo là bộ làm mát nóng. Không có khoảng trống giữa ống dẫn làm mát bộ phận và bộ tản nhiệt nhỏ cho bộ nóng (tôi không biết tên chính xác của nó), trừ khi bạn đang sử dụng quạt 25mm nguyên bản. Vì vậy, tôi đã thiết kế lại giá đỡ quạt nóng của Denis Kučević, vì nó dễ dàng tháo lắp mà không cần bất kỳ phần cứng nào được bắt vít trực tiếp vào bộ tản nhiệt. Ở phía bên kia của chụp tản nhiệt, tôi sử dụng chụp tản nhiệt KILLbabylon loại mỏng với quạt 4020. Để lắp ráp các bộ phận bạn cần: Sáu ốc lục giác chìm M3x6 (DIN 912, ISO 4762); Sáu vòng đệm M3 (DIN 433, ISO 7092); Hai quạt 24V 5015; Hai dây rút. In (mọi thứ bằng PETG): Di dời CR Touch - 5 lớp tường, 5 lớp trên và dưới. Không cần hỗ trợ. Ống dẫn quạt kép 5015 - 2 lớp tường, 3 lớp trên và dưới, độ điền đầy 15-20%. Không cần hỗ trợ. Chụp tản nhiệt quạt - 2 lớp tường, 3 lớp trên và dưới, độ điền đầy 15-20%. Sử dụng hỗ trợ cây tự động. Để lắp CR Touch vào giá đỡ, hãy sử dụng lại các ốc vít nguyên bản. Để lắp chụp tản nhiệt KILLbabylon loại mỏng vào chụp tản nhiệt của tôi, hãy sử dụng lại các ốc vít M2 nguyên bản. Quạt được lắp bằng dây rút vì tôi không có phần cứng đủ dài. Các phần cứng lắp ráp khác và vị trí của chúng được hiển thị trong ảnh. Klipper: Trong [bltouch] thay đổi các dòng này x_offset: -34.19 y_offset: -35.75 Các cài đặt tiếp theo có thể khác nếu bạn không sử dụng thanh ray x, vì vậy hãy điều chỉnh cho phù hợp với máy in của bạn. Trong [bed_mesh] thay đổi các dòng này horizontal_move_z: 6 mesh_min: 10,10 mesh_max: 185,196 Trong [stepper_x] thay đổi các dòng này position_min: -6 position_max: 220 Trong [stepper_y] thay đổi các dòng này position_min: -14 position_max: 232 Trong tương lai, tôi muốn thay thế quạt làm mát nóng 4020 bằng quạt 5015, để làm cho toàn bộ thân máy đùn mỏng và chỉ sử dụng quạt 5015 cho máy in.
