Kiểm tra Bộ nhân Đùn (Extrusion Multiplier Test)

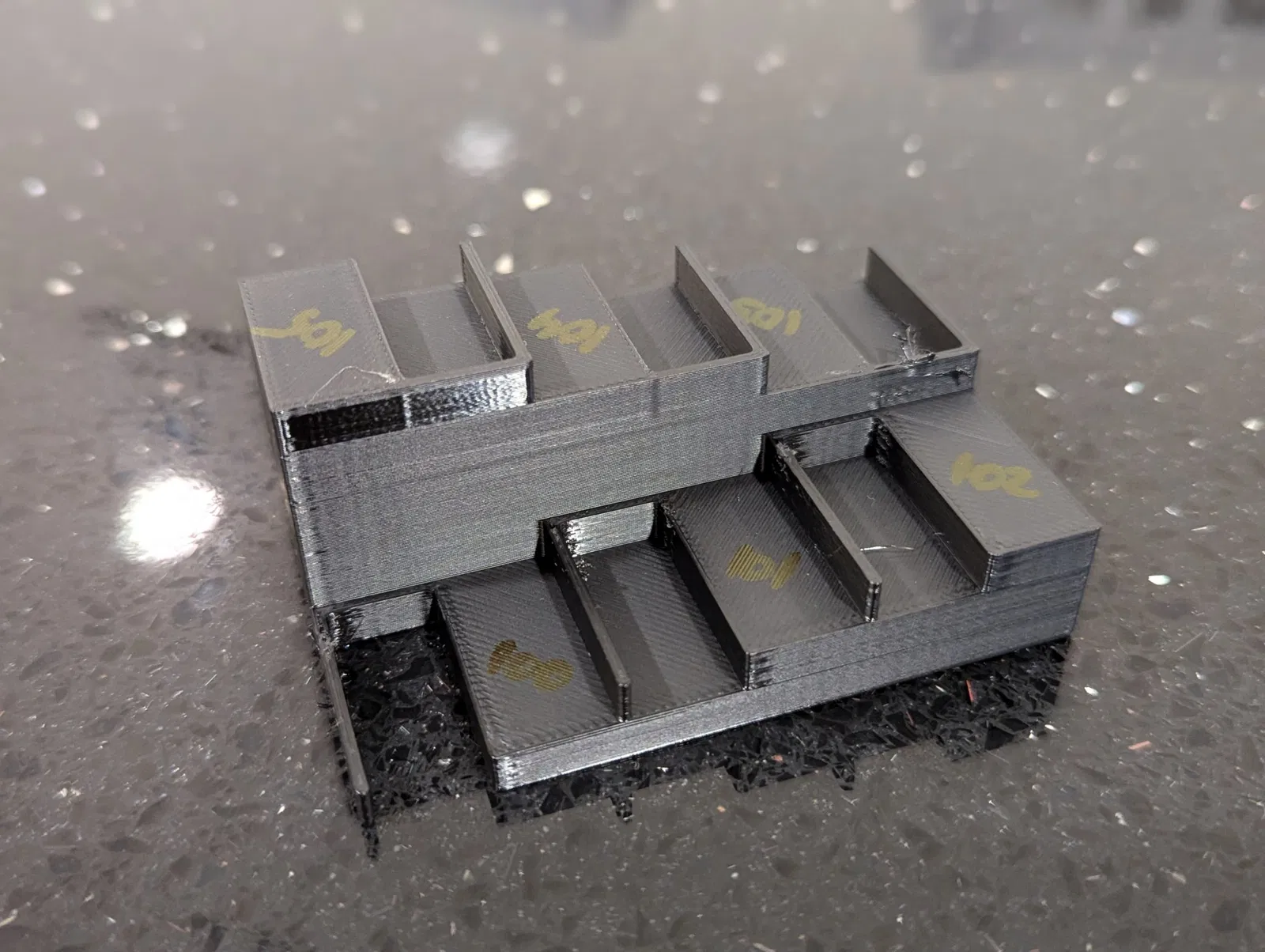

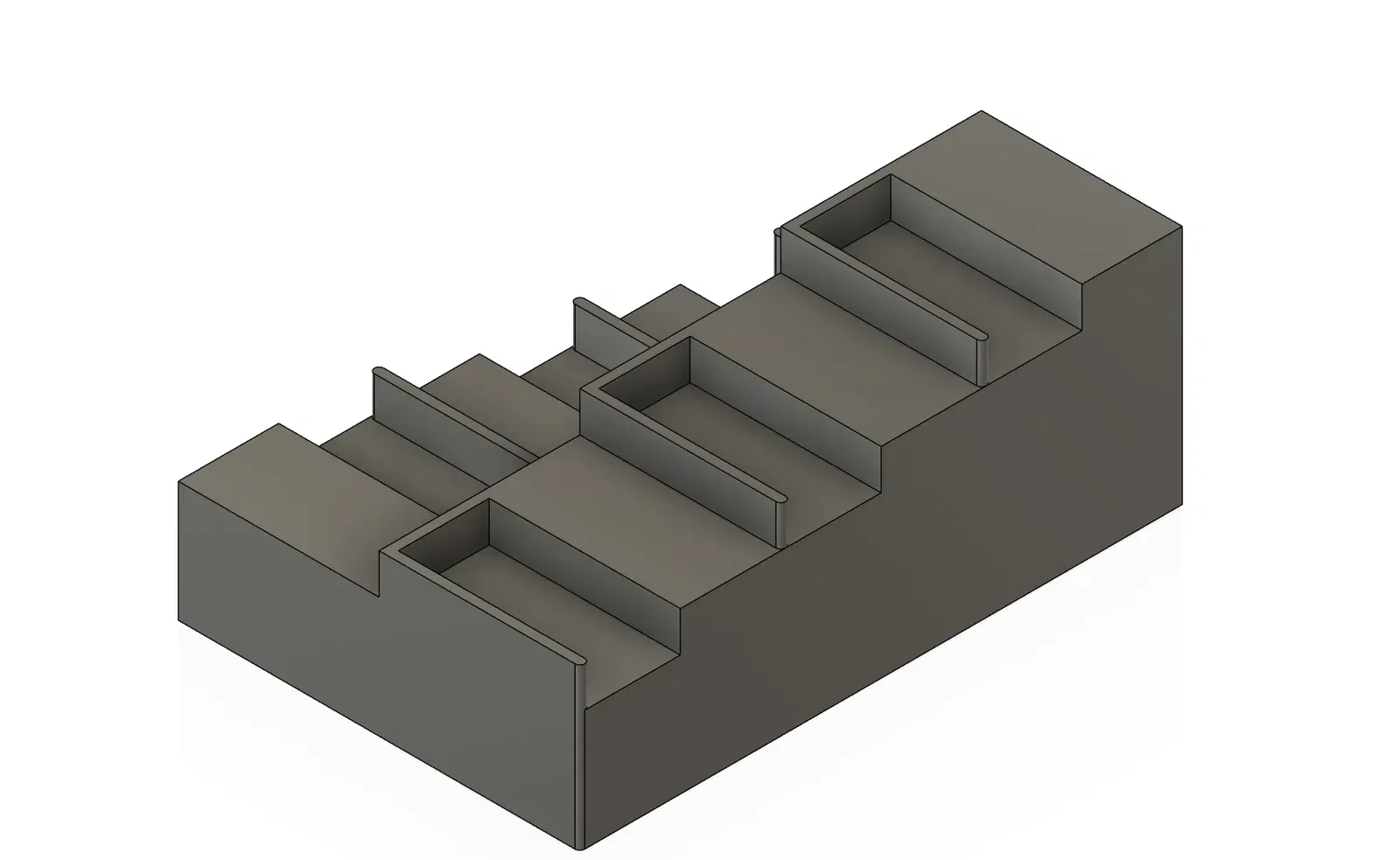

Cập nhật: Sau một thời gian thử nghiệm, tui đã tạo ra phiên bản 2 in nhanh hơn và tốn ít vật liệu hơn, khoảng 10 phút ~ 30 phút.

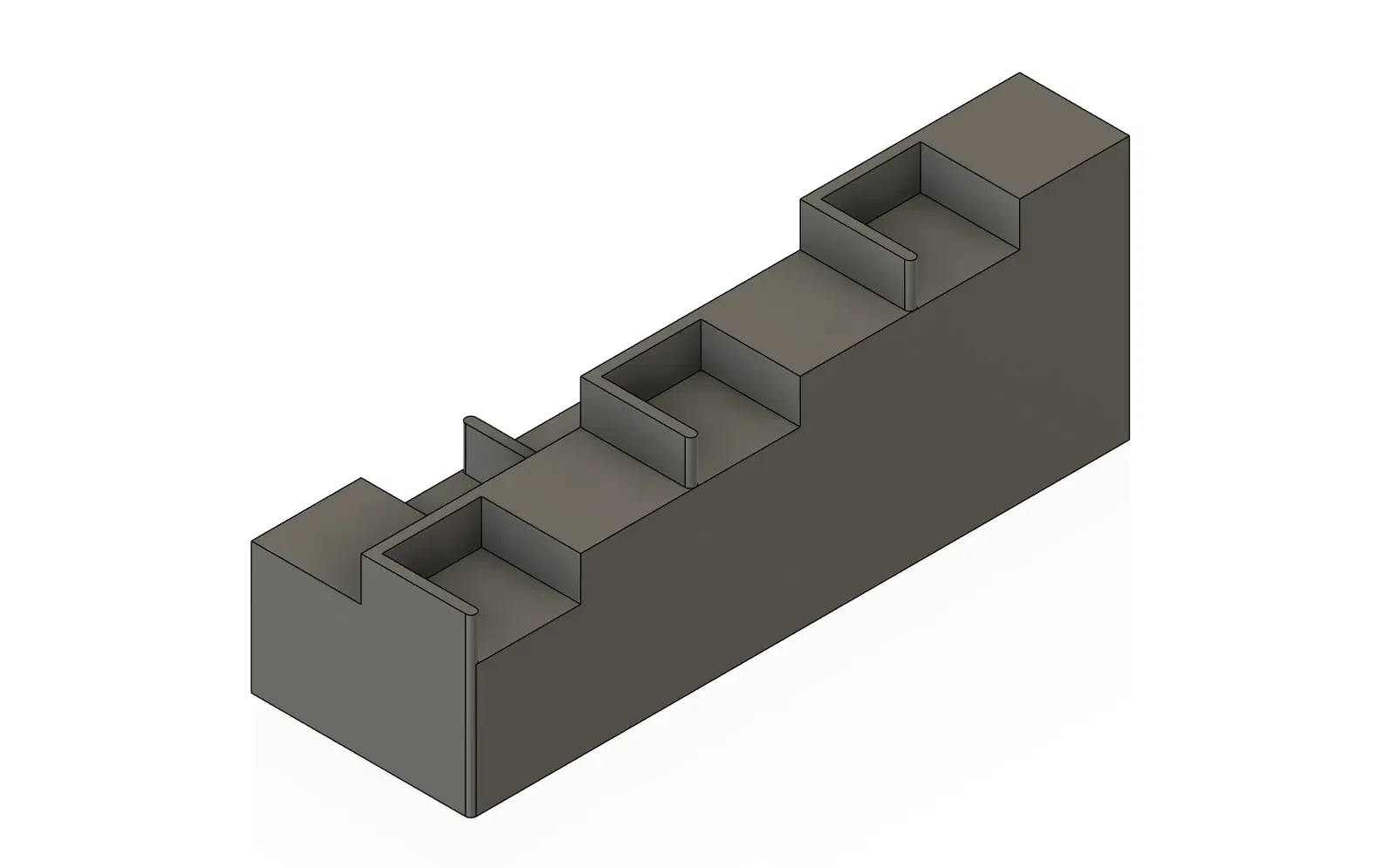

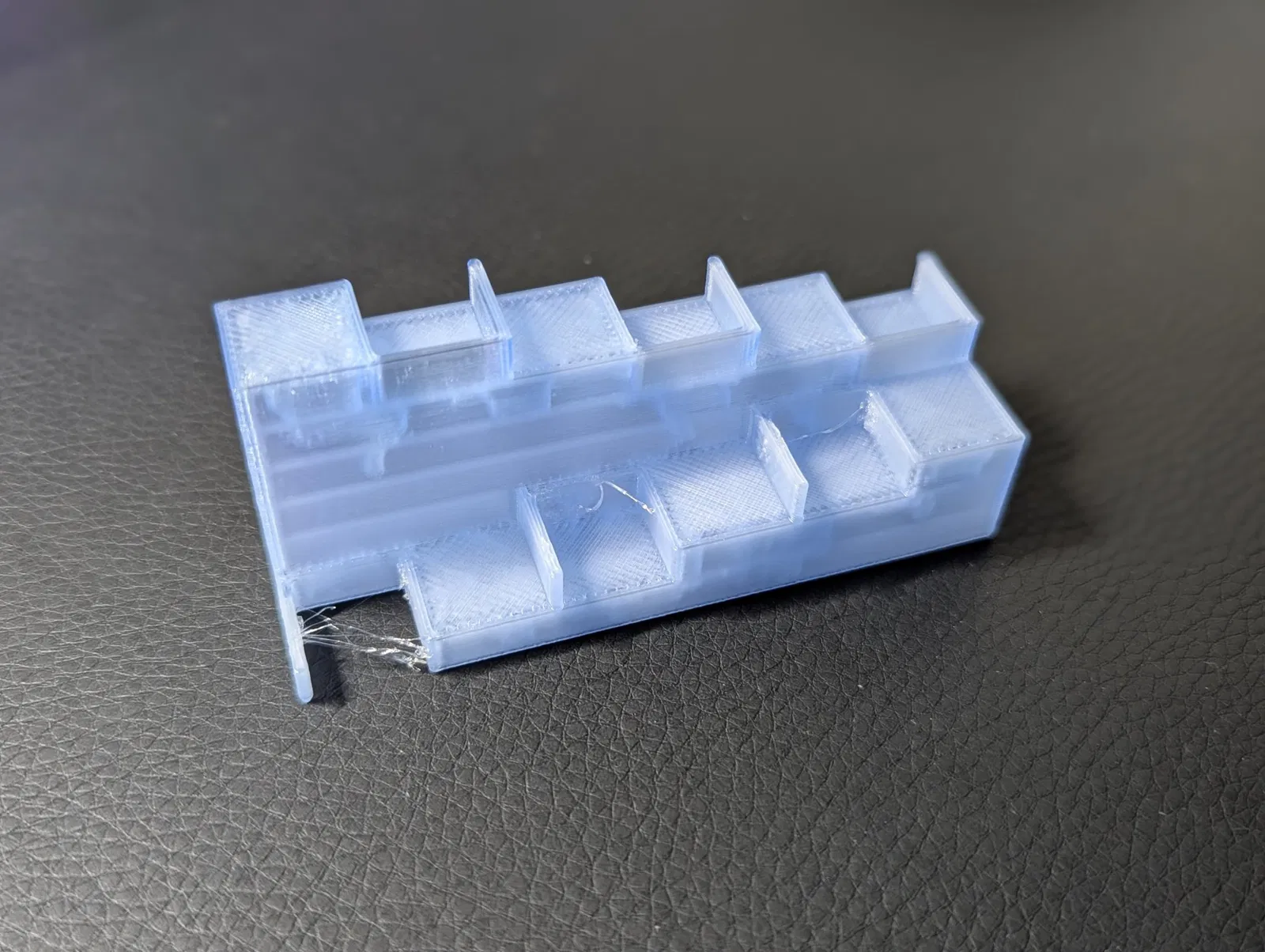

Bản in kiểm tra đa cấp này được thiết kế để giúp bạn tinh chỉnh cài đặt bộ nhân đùn (extrusion multiplier) để có được kết quả đùn sợi nhựa chính xác nhất. Mỗi cấp độ có một khu vực kiểm tra trực quan để đánh giá chất lượng bề mặt và một khu vực kiểm tra độ chính xác kích thước để đo lường.

Hướng dẫn từng bước (sử dụng PrusaSlicer)

Bước 1: Tải xuống và Chuẩn bị Mô hình

1. Tải mô hình từ.
2. Mở mô hình trong PrusaSlicer.
3. Cấu hình cài đặt slicer của bạn dựa trên loại sợi nhựa (filament), máy in và chất lượng in mong muốn.

Bước 2: Tùy chỉnh G-code

1. Vào Cài đặt máy in (Printer settings) > G-code tùy chỉnh (Custom G-code) > G-code trước thay đổi lớp (Before layer change G-code).

2. Dán G-code được cung cấp vào mục này, và thực hiện các thay đổi cần thiết cho các giá trị bộ nhân đùn (extrusion multiplier) mà bạn muốn kiểm tra.

   Lưu ý: Lệnh M221 đặt bộ nhân đùn, và S100 đặt giá trị, 100 là 100% hoặc 1.00. Mã được cung cấp theo mặc định sẽ kiểm tra 1.00, 1.01, 1.02, 1.03, 1.04 và 1.05.

   {if layer_z>=0.00 && layer_z<5.00} M221 S100 {endif} {if layer_z>=5.00 && layer_z<10.00} M221 S101 {endif} {if layer_z>=10.00 && layer_z<15.00} M221 S102 {endif} {if layer_z>=15.00 && layer_z<20.00} M221 S103 {endif} {if layer_z>=20.00 && layer_z<25.00} M221 S104 {endif} {if layer_z>=25.00} M221 S105 {endif}

Bước 3: In

1. Bắt đầu công việc in trên máy in của bạn.
2. Sau khi bản in hoàn tất, lấy mẫu thử ra khỏi khay in.

Bước 4: Kiểm tra Trực quan và Đo lường Kích thước

1. Kiểm tra Trực quan: Quan sát bề mặt trên của mỗi cấp độ xem có bị hở hoặc đùn quá nhiều không. Các dấu hiệu trực quan này có thể giúp bạn xác định các cài đặt bộ nhân đùn quá thấp hoặc quá cao.
2. Đo lường Kích thước: Sử dụng thước cặp có độ chính xác cao để đo độ dày thành của mỗi cấp độ. So sánh kích thước đo được với kích thước thiết kế (1.2mm) để xác định cài đặt bộ nhân đùn tối ưu.

Bước 5: Phân tích Kết quả và Tinh chỉnh Cài đặt

1. Xác định cấp độ có độ chính xác kích thước gần nhất với mong muốn.
2. Giá trị bộ nhân đùn (extrusion multiplier) tương ứng với cấp độ đó có khả năng là cài đặt tối ưu cho sợi nhựa và máy in của bạn.
3. Nếu cần, hãy tinh chỉnh cài đặt bộ nhân đùn bằng cách in thêm các khối hiệu chuẩn (calibration cubes) với các khoảng tăng nhỏ hơn.

Mẹo bổ sung:

• Bắt đầu với một phạm vi bộ nhân đùn rộng hơn (ví dụ: 0.90 đến 1.15) để thu hẹp phạm vi tối ưu, sau đó chuyển sang phạm vi nhỏ hơn khi bạn tìm thấy các giá trị gần nhất.
• Sử dụng thước cặp có độ chính xác cao để đo độ dày thành một cách chính xác.

Hãy tự in và hiệu chỉnh máy in của bạn để đạt kết quả tốt nhất. Chia sẻ những phát hiện của bạn và giúp đỡ người khác đạt được những bản in hoàn hảo!
