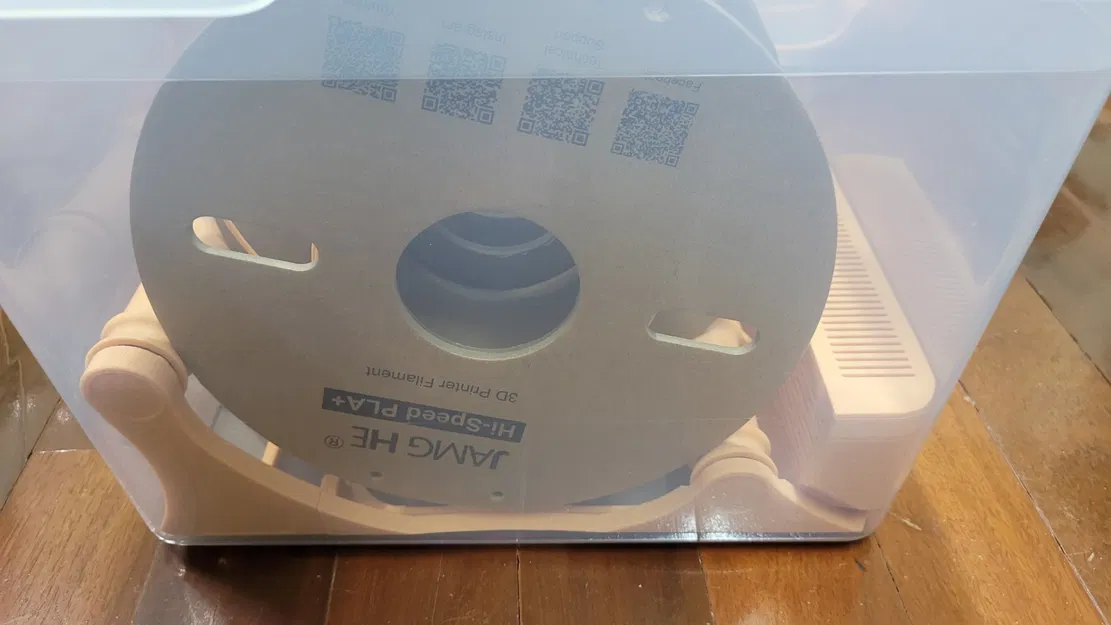

Hộp Giữ Cuộn & Sấy Sợi Nhựa cho Hộp Ikea 365+ 10.6L

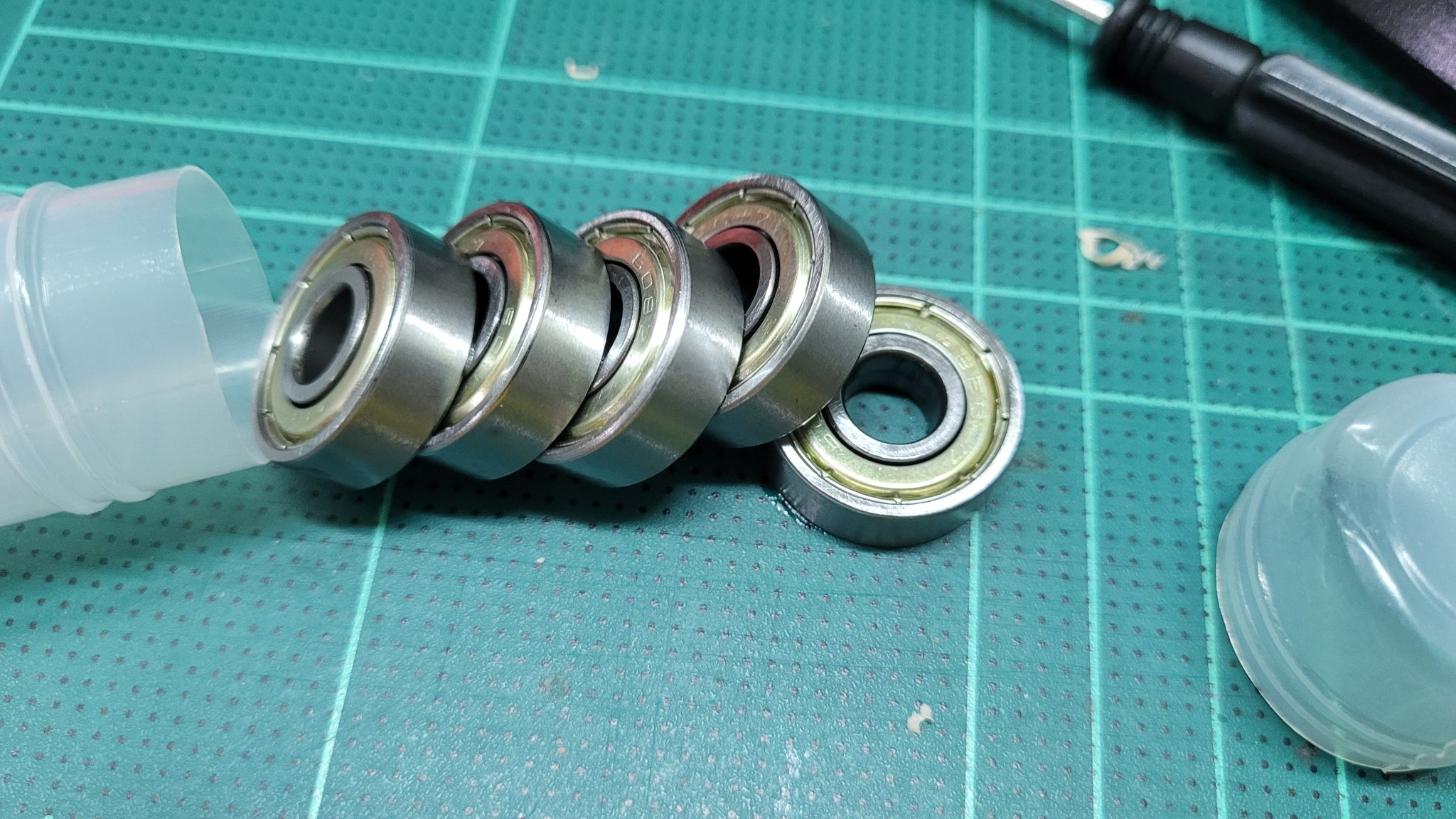

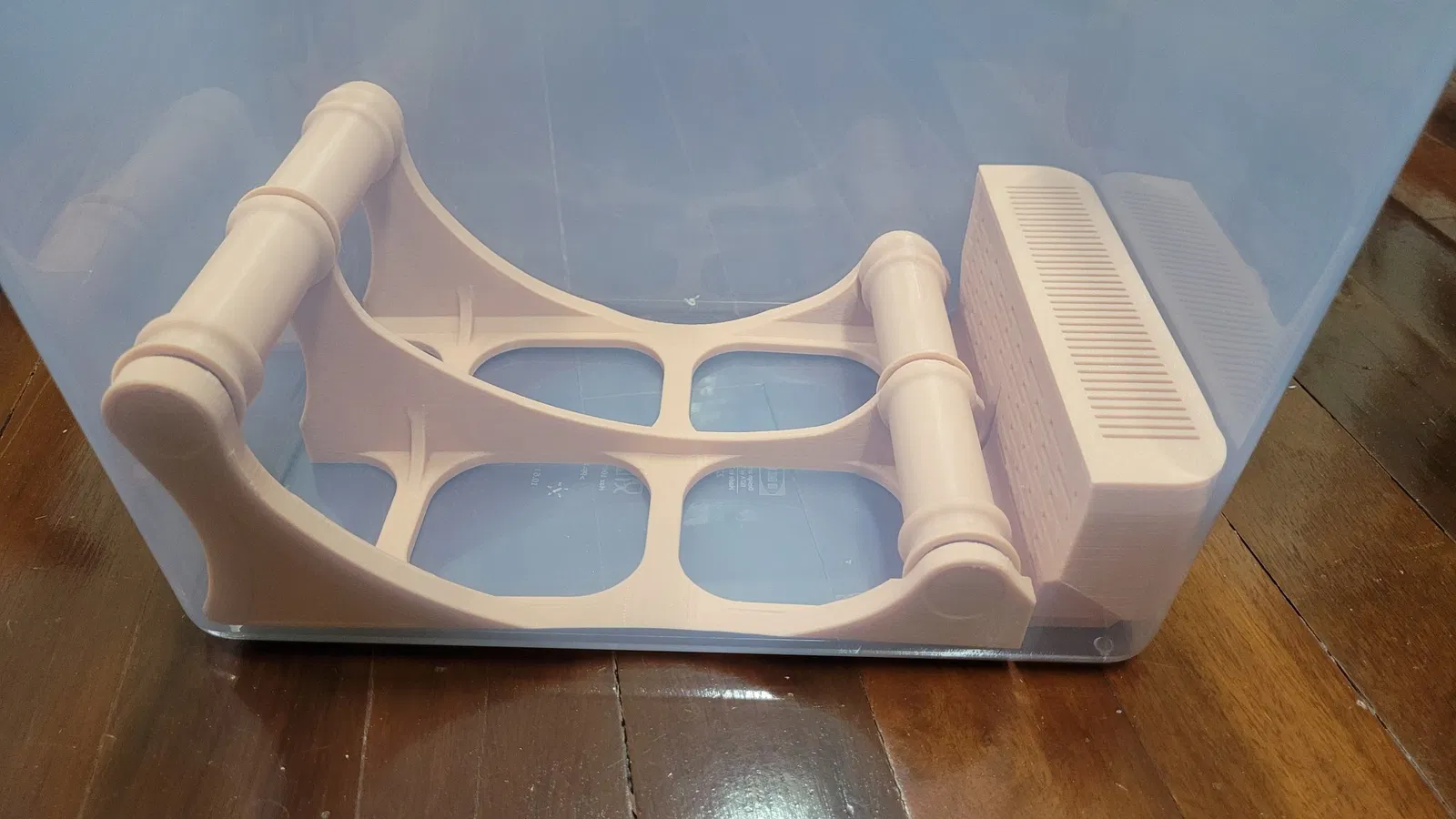

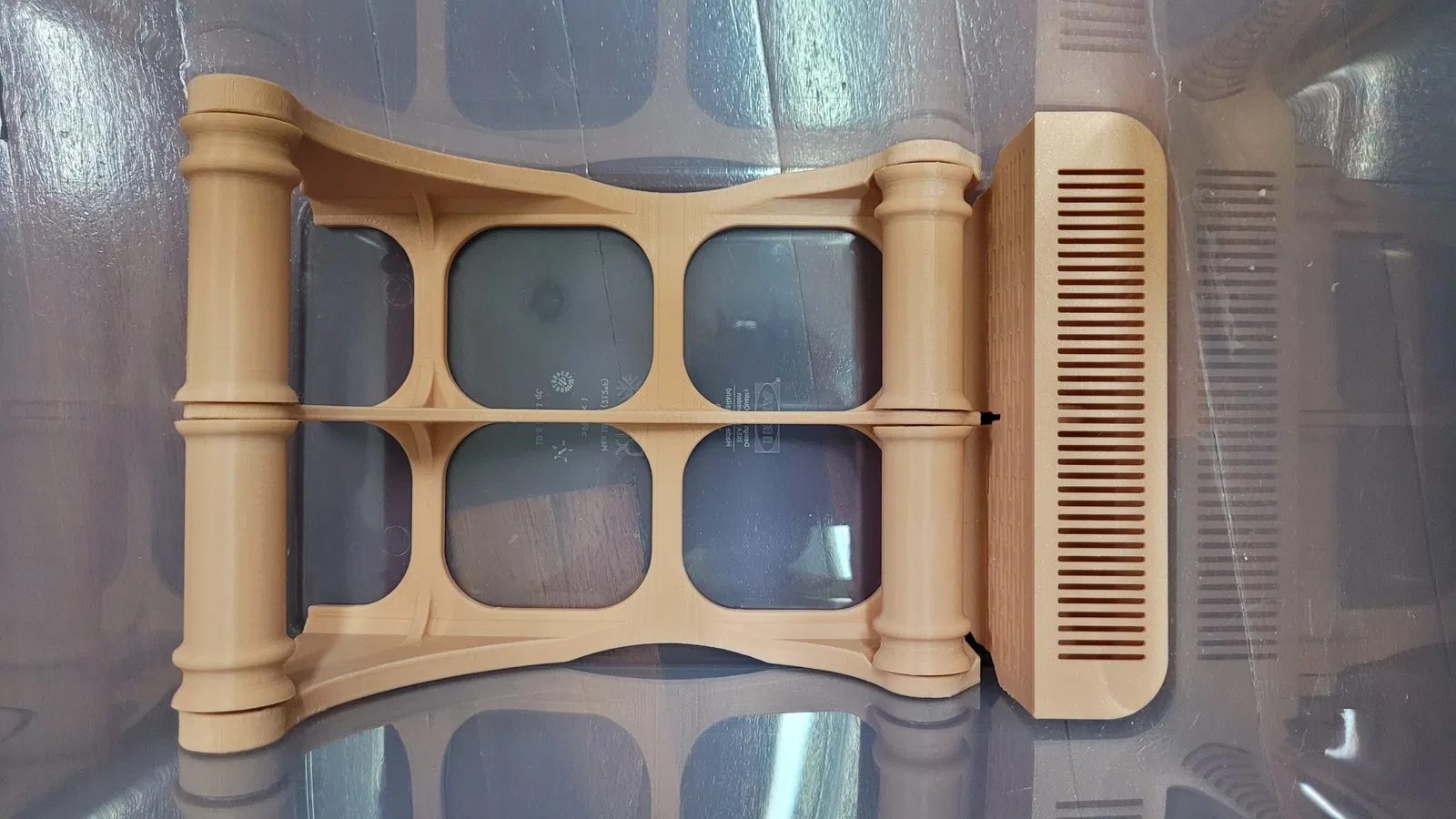

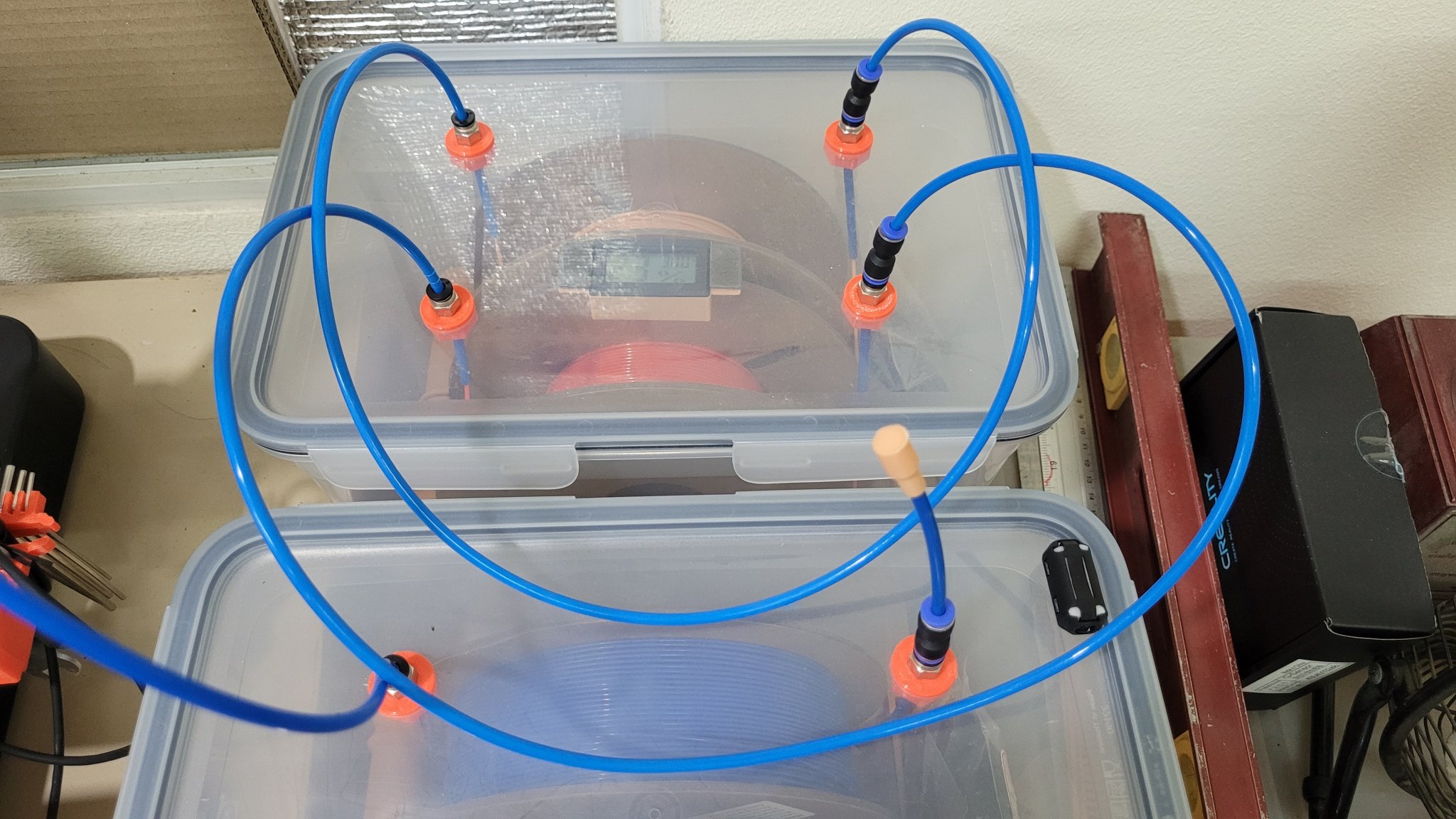

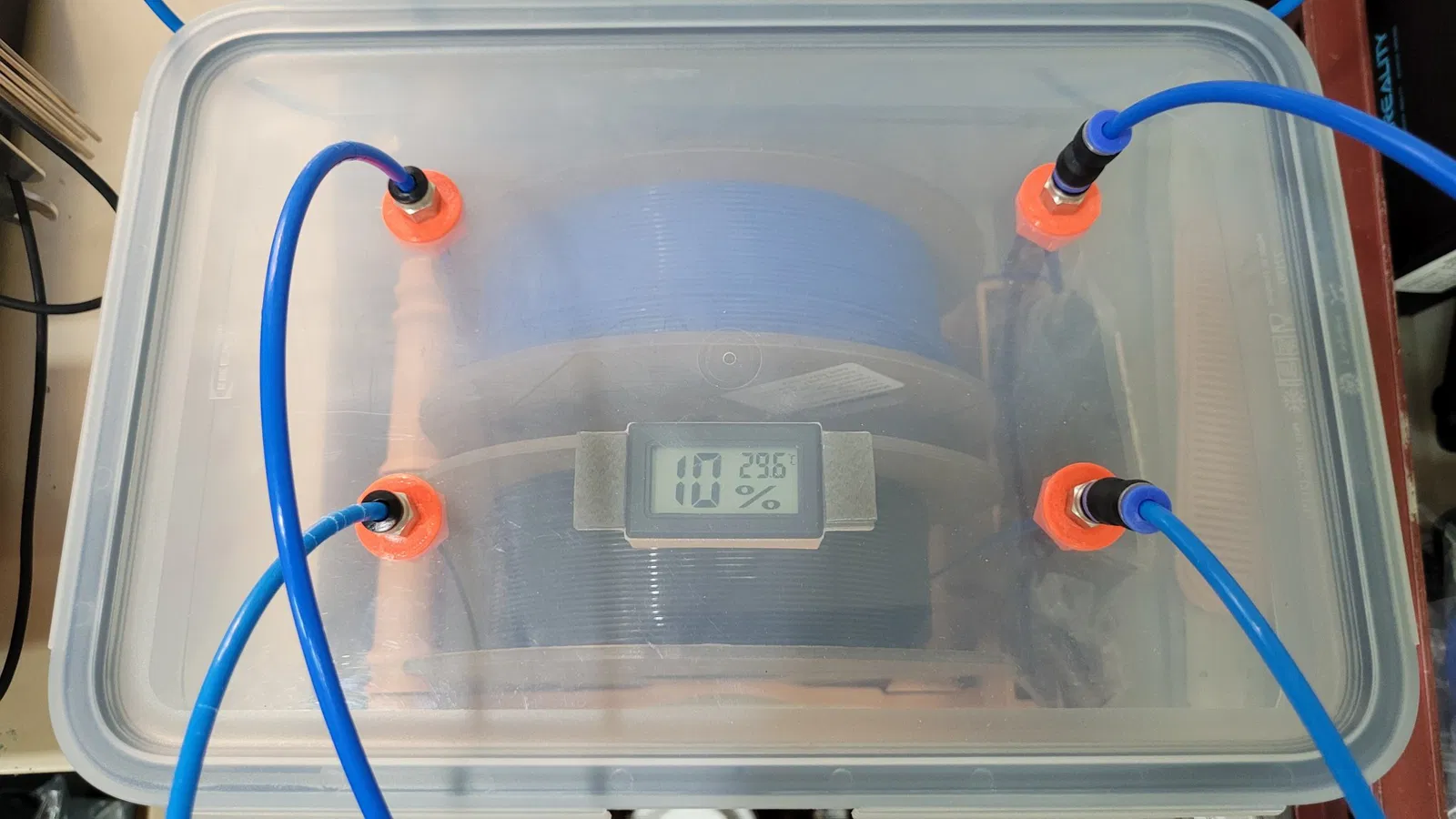

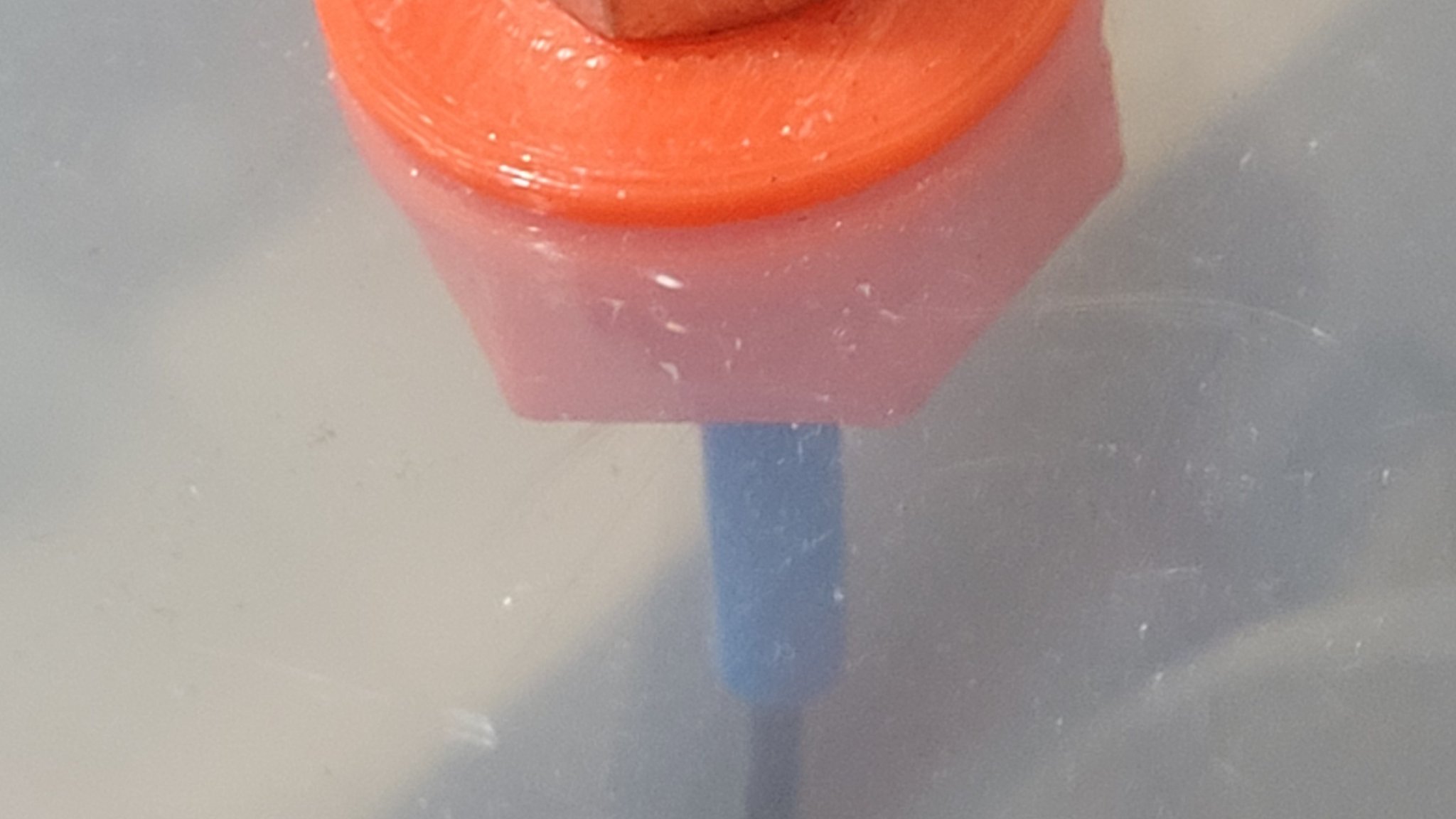

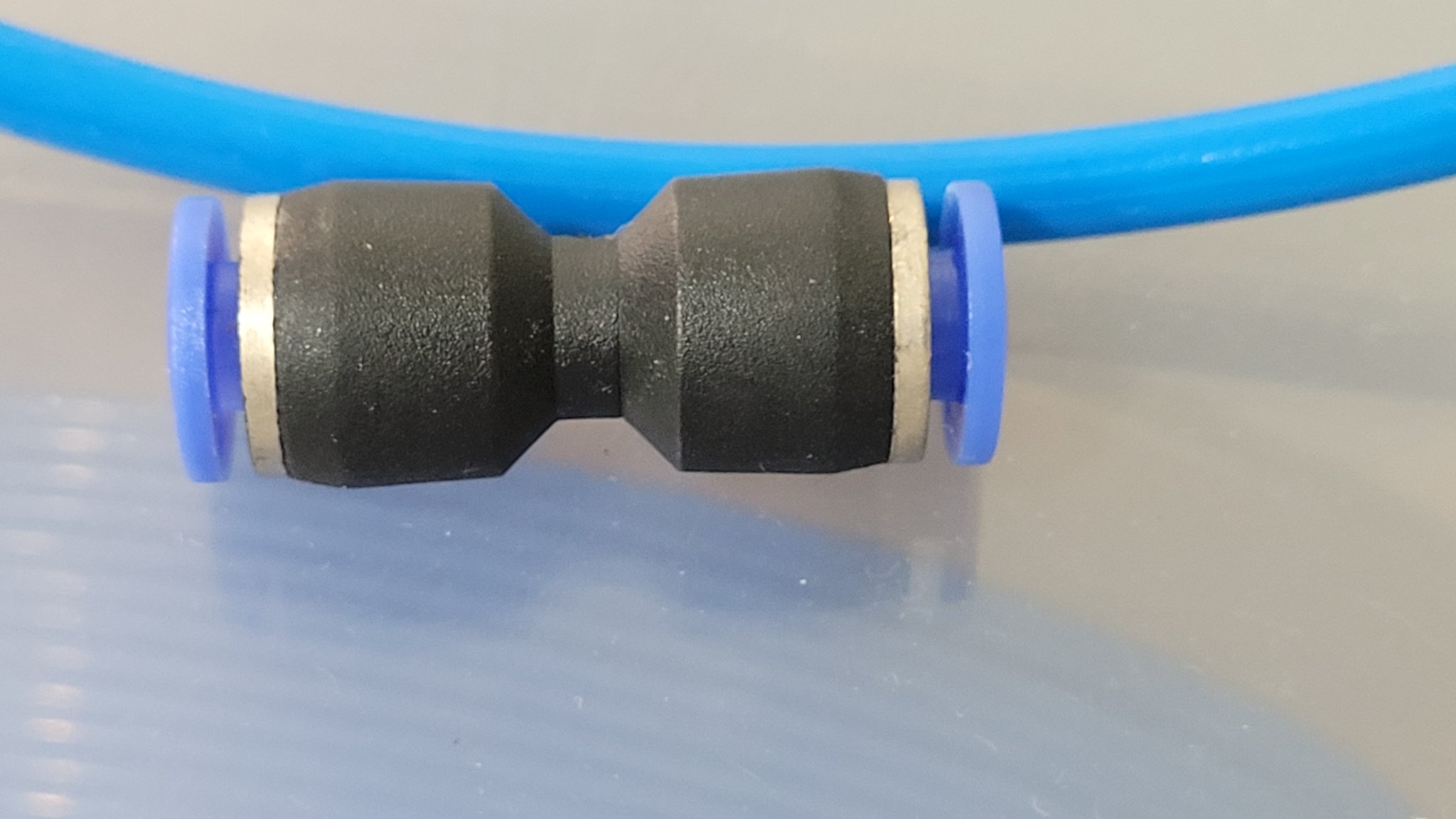

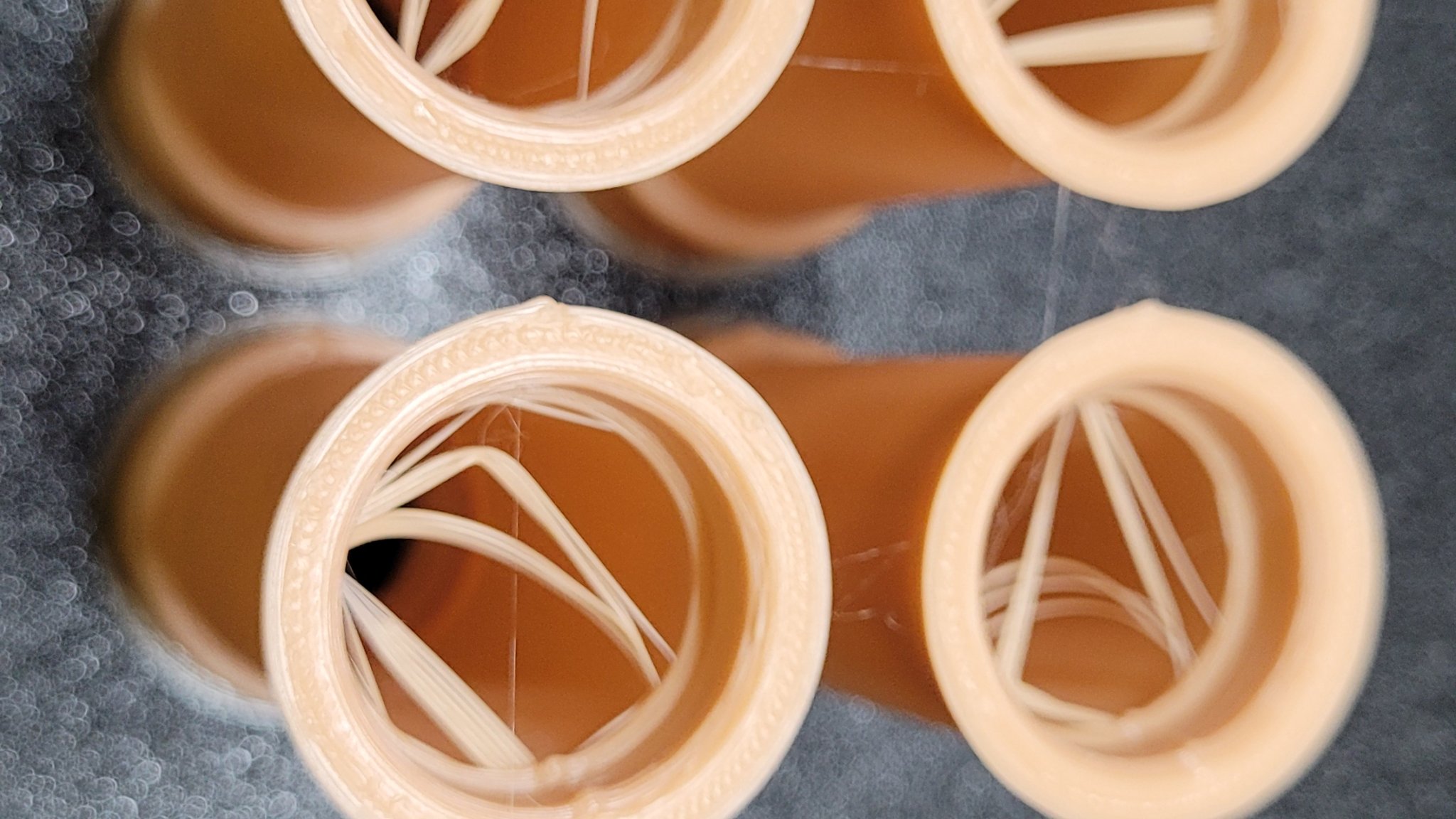

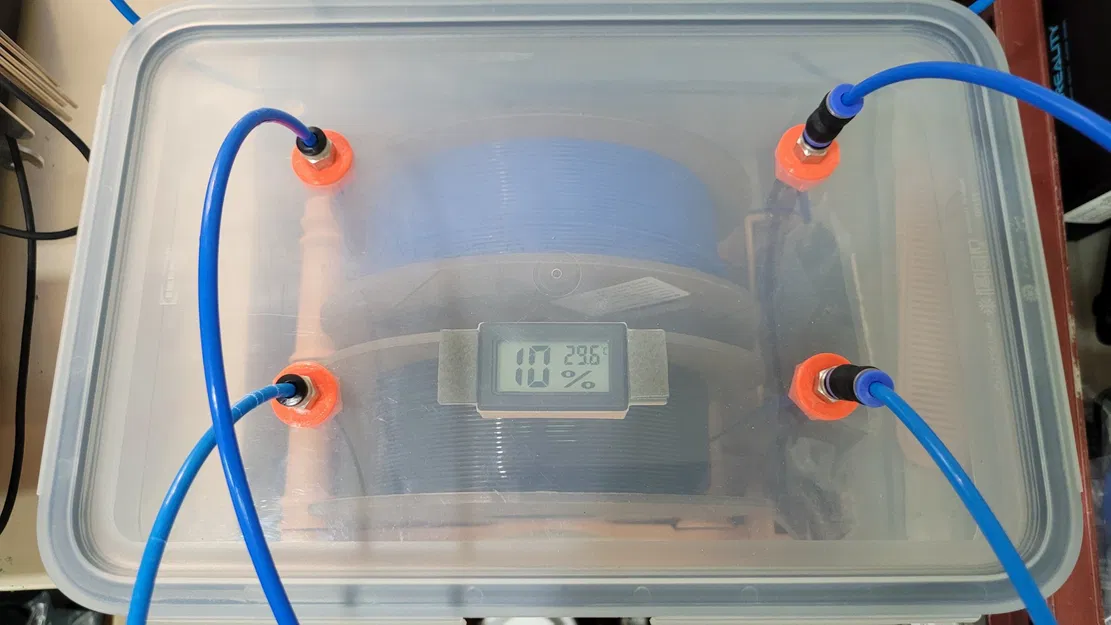

Giá đỡ cuộn / Hộp sấy sợi cho hộp Ikea 365+ 10.6L --- Model này dùng hộp Ikea 365+ 10.6L có thể để 2 cuộn trong 1 hộp. Mình cũng có mẫu cho 1 cuộn 1 hộp ở đây: --- Mình làm 2 hộp với chi tiết hơi khác. Hộp đầu tiên mình cắt gọt phần đế giá đỡ để vừa máy in 220x220 của mình in 1 lần, nhưng đế bị lỏng lẻo và xê dịch làm hộp đựng gel silica bị đẩy ra nên mình cố định bằng băng dính 2 mặt. Sau đó hộp thứ hai mình in phần đế trước và sau theo thiết kế gốc rồi bắt vít với nhau bằng ốc m3-8 (tìm file stl trước và sau từ link gốc): /3d-model/hop-say-soi-nhua-filament-trockenbox Phần trục quay mình dùng mẫu remix của 608zz nhưng dài 77mm nên mình cắt còn 73mm để vừa với đế 74mm, mình làm 3 kích thước scale (1.01 1.014 1.025) bạn chọn 1 cái nào in ra vừa với vòng bi 608zz nhé. Hộp đựng gel silica gốc nhìn hơi cao so với mình, nên mình cắt thấp xuống và vẽ lại nắp cho vừa chiều cao mới. (Mình in nắp nhưng chưa bao giờ dùng :P) Còn lỗ luồn sợi, mình thử nhiều mẫu và cuối cùng chọn loại PC4 bulkhead này, nhưng mẫu gốc mình không vặn được đầu nối vì lỗ hơi nhỏ nên mình đã sửa lỗ to hơn một chút và vặn vào mà không cần long đền. Mình cũng thiết kế chỗ gắn đồng hồ đo độ ẩm ở đây: Thông số in: Đế cuộn in không cần hỗ trợ, độ điền đầy 15-30% Trục quay mình in đứng không cần hỗ trợ, độ điền đầy 20% có hơi bị kéo sợi nhưng không ảnh hưởng và khi dùng thì mình không thấy. Thành nối PC4: 3-4 lớp, độ điền đầy 20% Hộp đựng gel silica mình in không cần hỗ trợ, độ điền đầy 15% mấy lỗ có hơi bị kéo sợi nhưng chấp nhận được. Danh sách vật tư: 1. Hộp Ikea 365+ 10.6L kèm nắp x 1 2. Vòng bi 608zz hoặc 608rs x 8 3. Gel silica (xanh hoặc cam) 0.5-1Kg 4. Đầu nối PC4-M10 (PC4-01) x 4 5. Ống PTFE 4x2 (OD=4, ID=2) 2-3 mét 6. Đầu nối ống PU4 x 2 (thêm)
