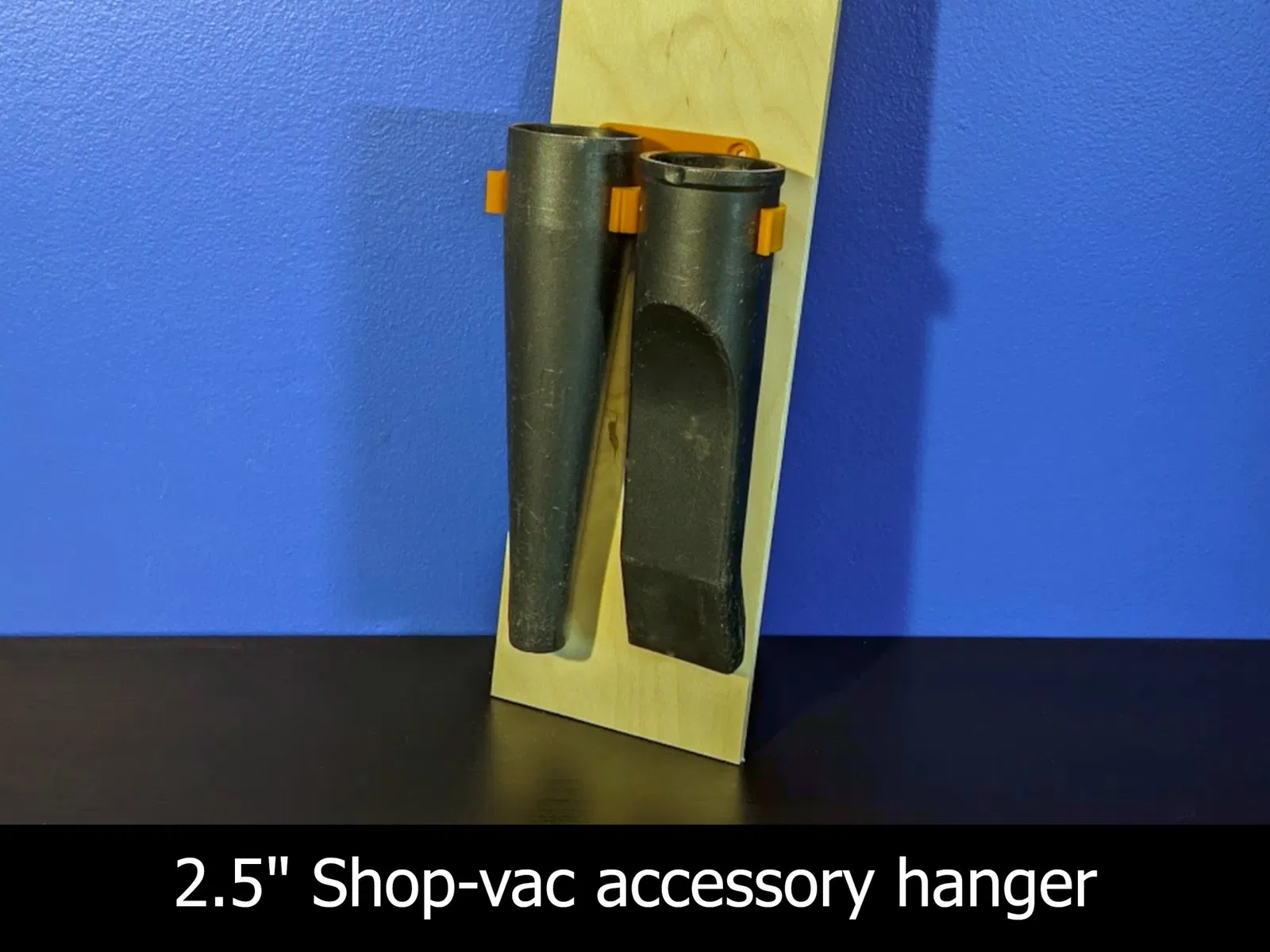

Giá treo ống nối và phụ kiện máy hút bụi 2.5"

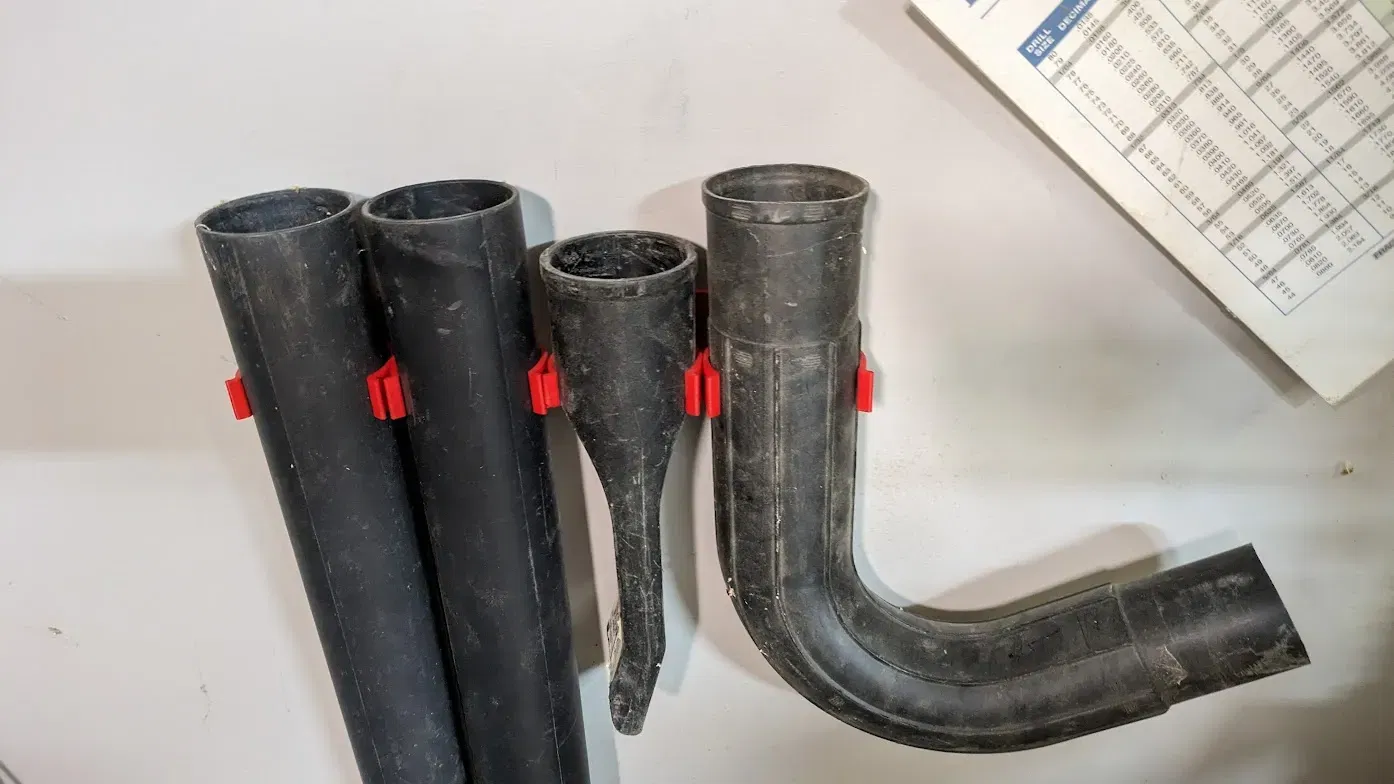

Một thiết kế đơn giản để giữ các ống nối, đầu hút và phụ kiện của máy hút bụi (shopvac). Cái này được thiết kế cho các ống nối máy hút bụi shop-vac cỡ danh nghĩa 2.5" (có đầu đực OD 2.25"/56mm và đầu cái OD 2.5"/64mm). Kích thước in nhỏ hơn 2.25" một chút để vòng giữ có thể bám chắc vào phụ kiện.

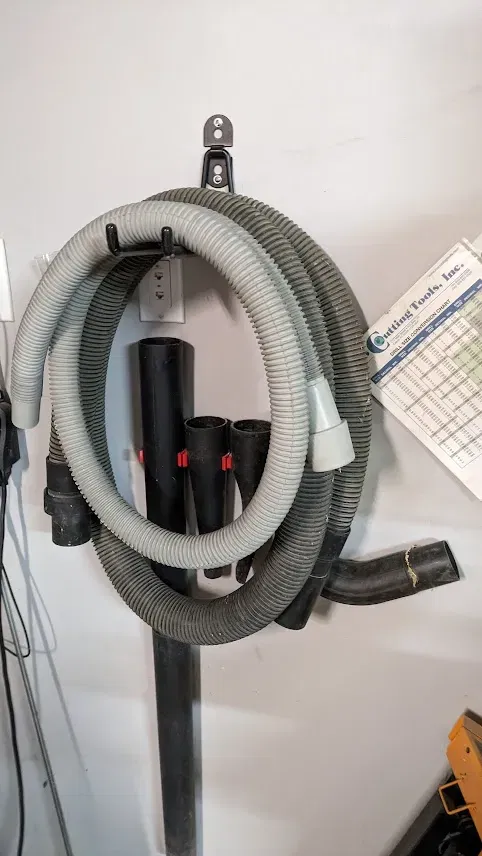

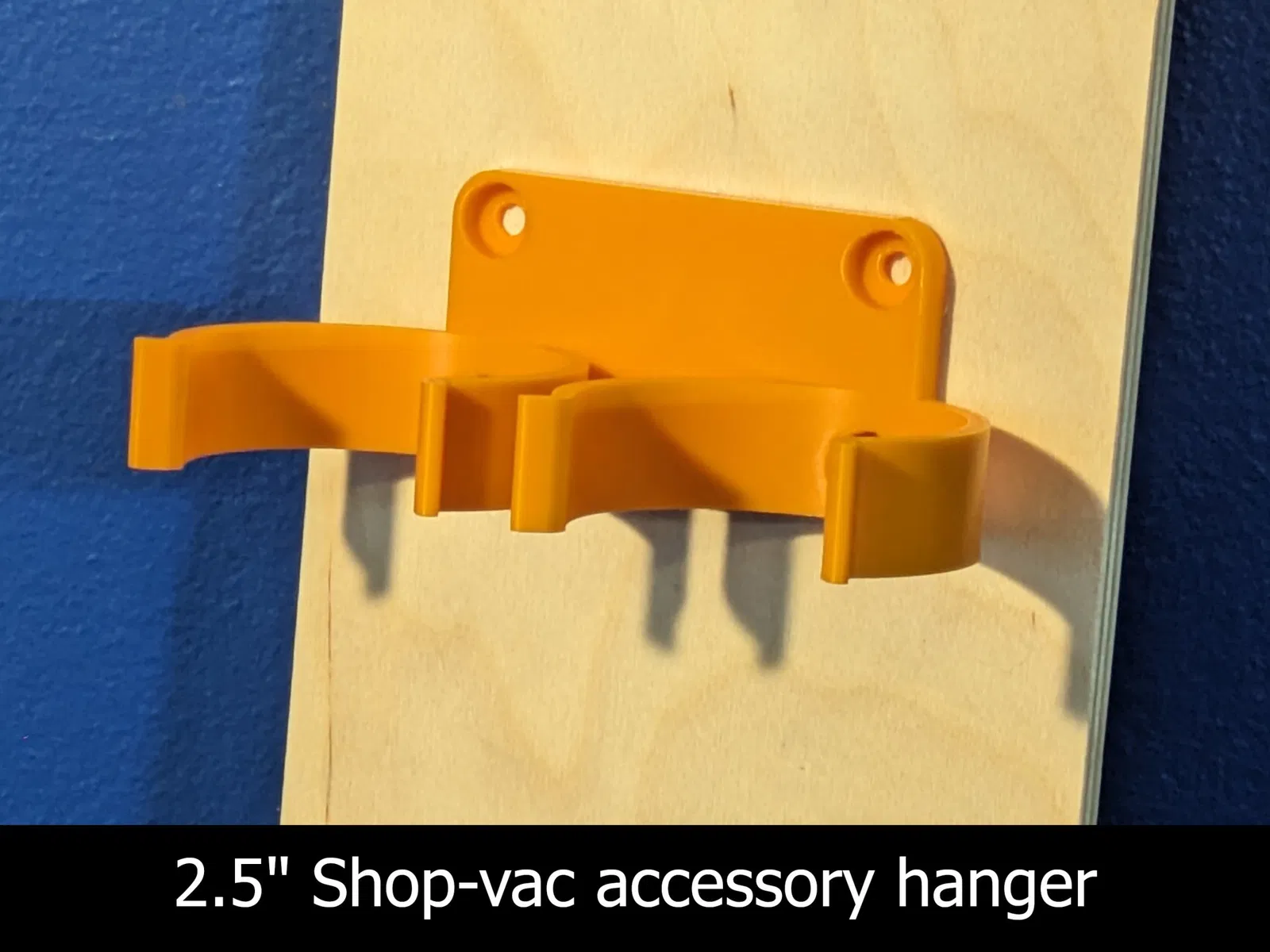

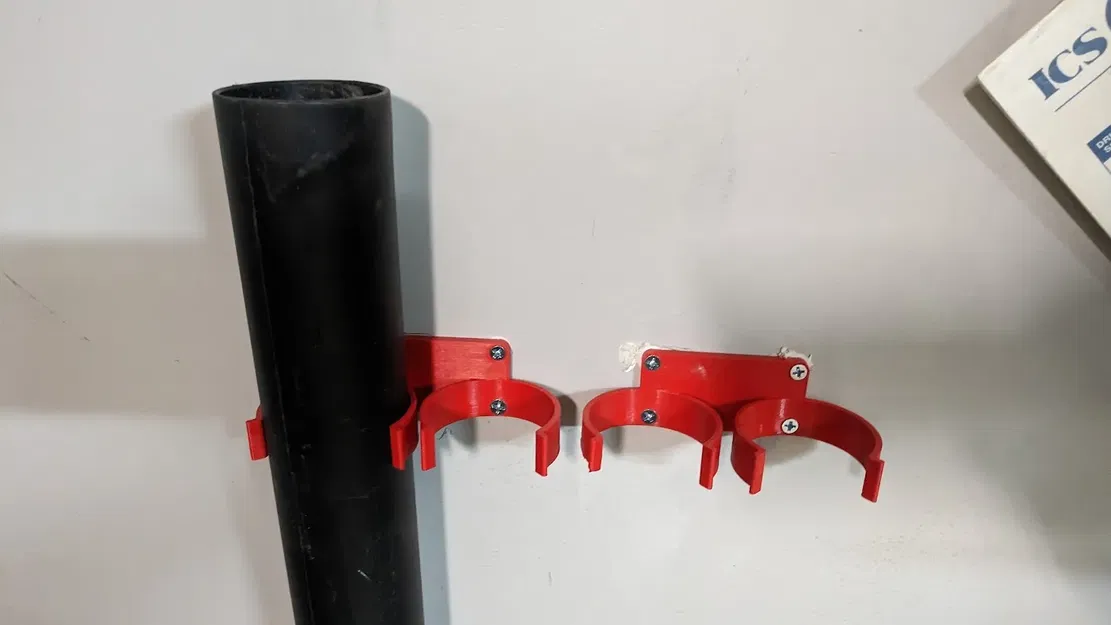

Có các lỗ để bắt bốn con vít, với lỗ khoét lõm để vít không tì vào phụ kiện máy hút bụi, và có không gian cho long đền cỡ #8. Nên sử dụng long đền để giúp đế nhựa không bị nứt khi siết vít. Tôi dùng vít đầu tròn Philips #8 và tắc-kê (drywall anchors) để gắn chúng vào tường thạch cao trong xưởng của mình.

Cũng có phiên bản dành cho máy hút bụi cỡ danh nghĩa 1-7/8".

Vật liệu in (Filament)

Không kén chọn lắm. Tôi dùng PETG nhanh vì nó rẻ và có độ đàn hồi tốt hơn PLA, nhưng về cơ bản thì loại nhựa nào cũng dùng được.

Cài đặt in (Print Settings)

Tôi khuyên nên bật chế độ hỗ trợ (supports ON) cho phần kẹp bàn (desk clamp) và núm xoay (hand knob), và tắt cho các bộ phận khác. Bộ phận Camera Mount Part B có thể cần hỗ trợ tùy thuộc vào máy in hoặc loại nhựa, tùy theo khả năng bắc cầu (bridging).

Lịch sử phiên bản / Thay đổi:

v2.0 - 2024-05-09

• Thiết kế lại hoàn toàn
• Tăng độ dày thành lên 4.5mm
• Giảm đường kính một chút để bám tốt hơn

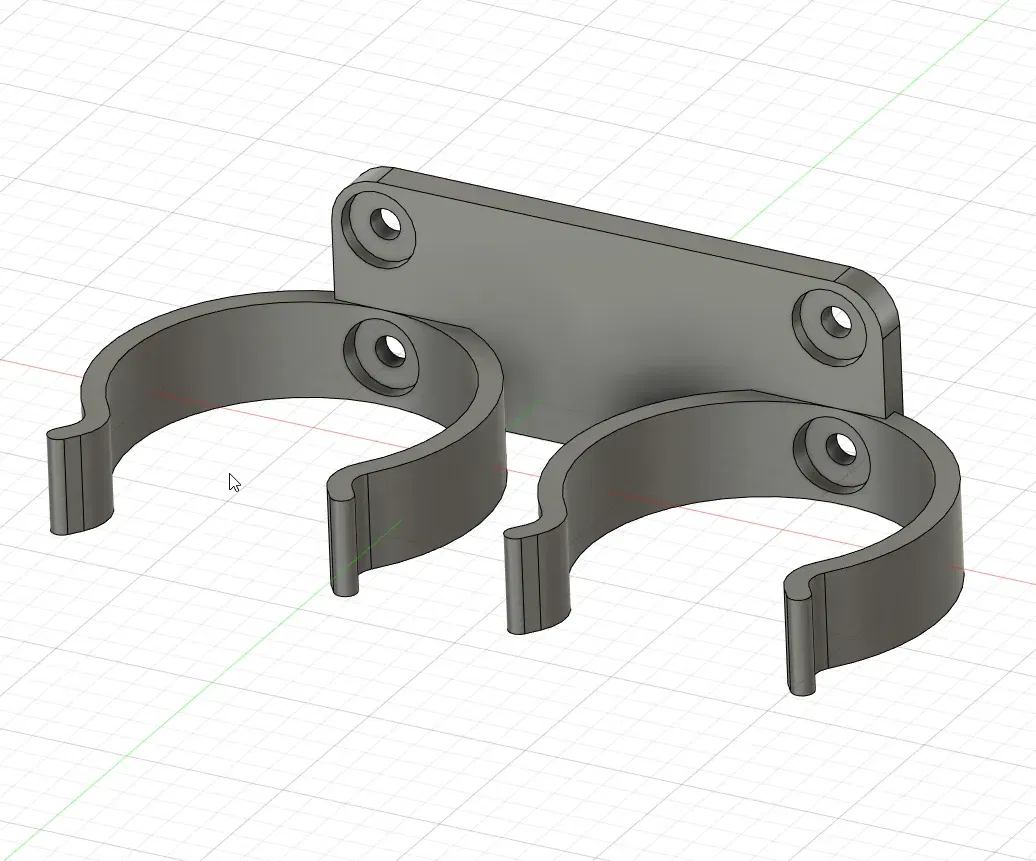

• Thay thế lỗ khoét chìm (countersunk) bằng lỗ khoét phẳng có đáy với không gian cho long đền. Điều này giúp giảm đáng kể vấn đề nứt khi siết vít.
• Bao gồm cả file STEP và STL
• Tạo ra phiên bản cho cỡ 1-7/8"

v1.1 - 2024-01-15

• Tăng độ dày thành vòng để bám tốt hơn

v1.0 - 2023-09-12

• Phiên bản đầu tiên
