Ngăn kéo PC 5.25 inch (V2)

Mô tả

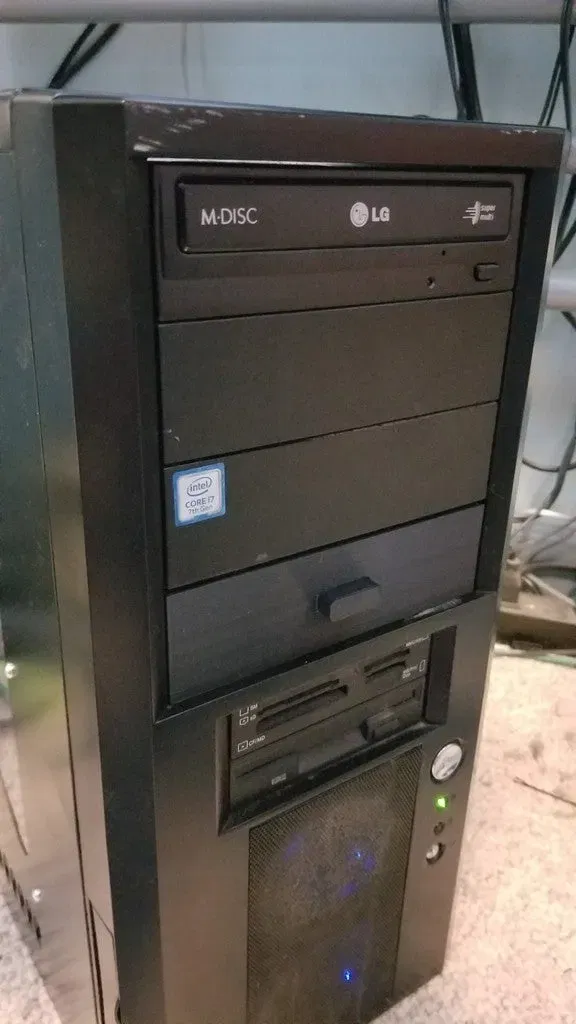

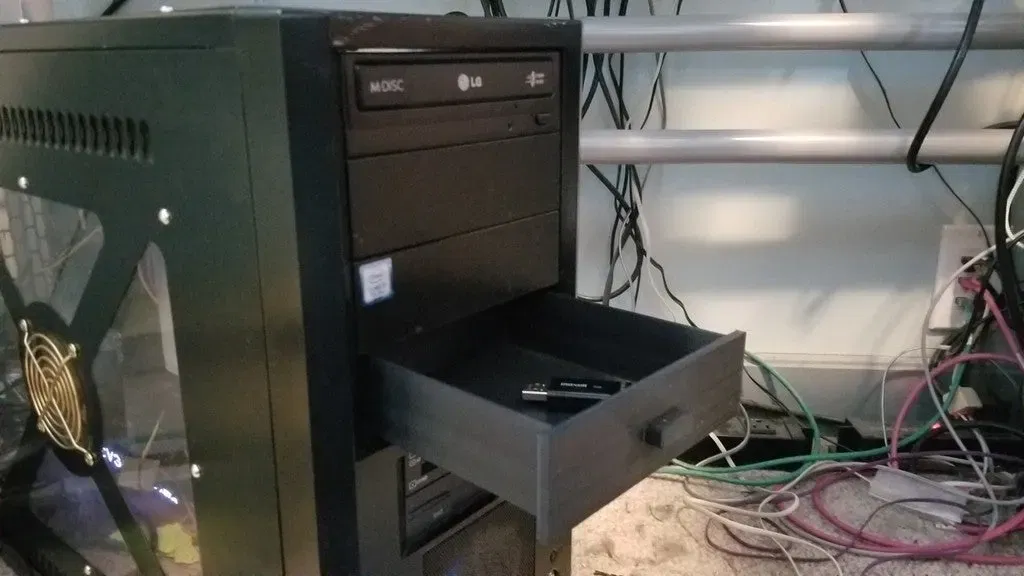

Cái này là cái ngăn kéo để gắn vô cái khe 5.25" ở mặt trước của PC. Bản cũ của mình in cần khá nhiều support mới đẹp. Mình đã thiết kế lại để in không cần support luôn nha.

Những cải tiến so với thiết kế cũ và các mẫu tương tự

1. Lỗ bắt ốc được gia cố cho đỡ bị nứt hơn (nhưng mà cẩn thận vẫn hơn nha).
2. In không cần support cho mọi chi tiết.

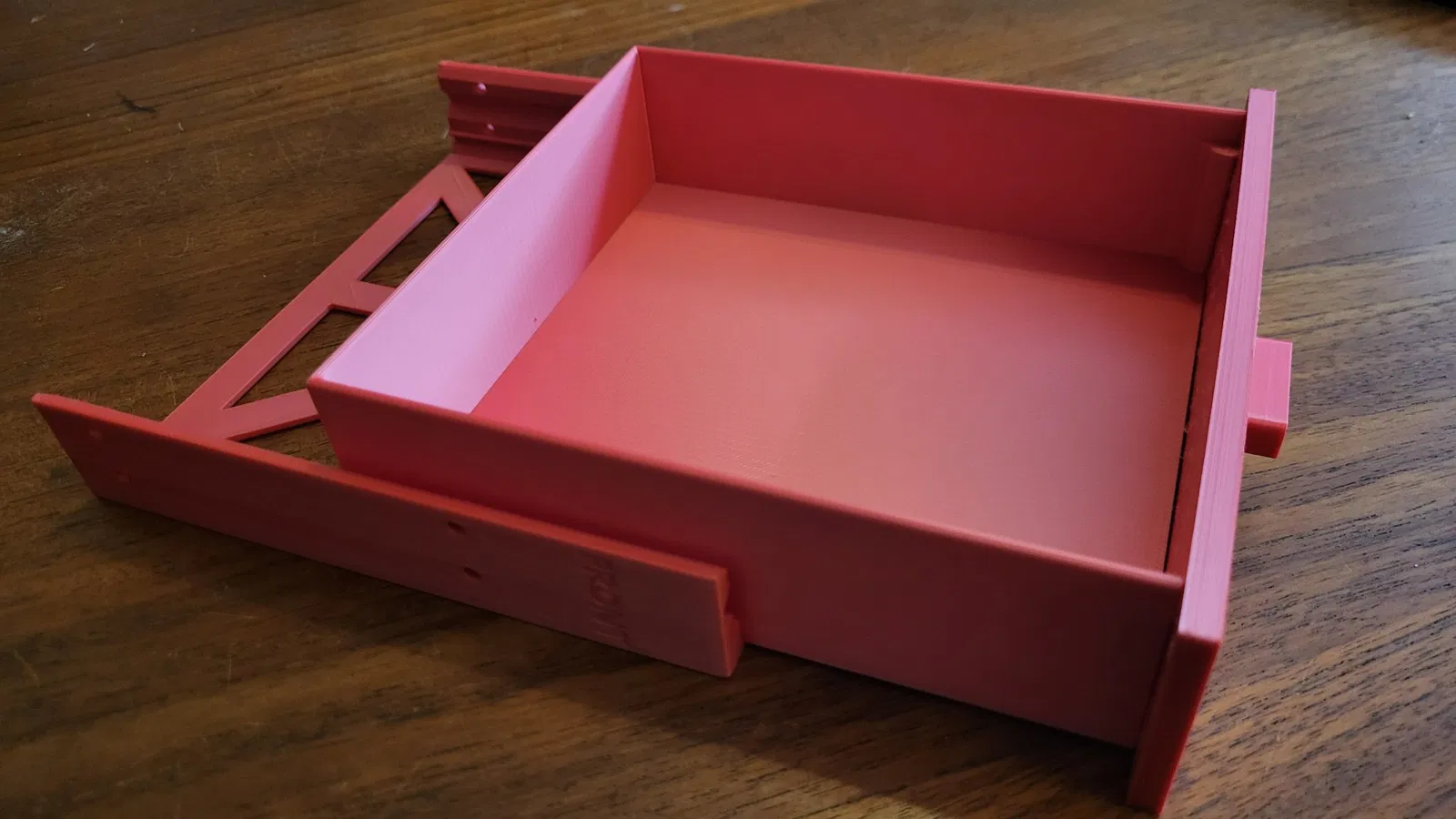

3. Hầu hết các thiết kế ngăn kéo PC mà mình thấy thì có một cái hộp và một cái ngăn kéo lồng vô. Theo mình thì hao nhựa không cần thiết. Cái này đơn giản là có mấy cái cục nhỏ hai bên hông ngăn kéo, nó trượt theo cái rãnh trên cái khung gắn. Mấy cục này giữ cho ngăn kéo đi đúng đường, không bị nghiêng hay tuột ra quá xa. Thiết kế này cũng cho phép cái ngăn kéo to hơn.
4. Tay nắm thiết kế tương đối thấp để hạn chế cạ vô cửa trước của một số case PC.

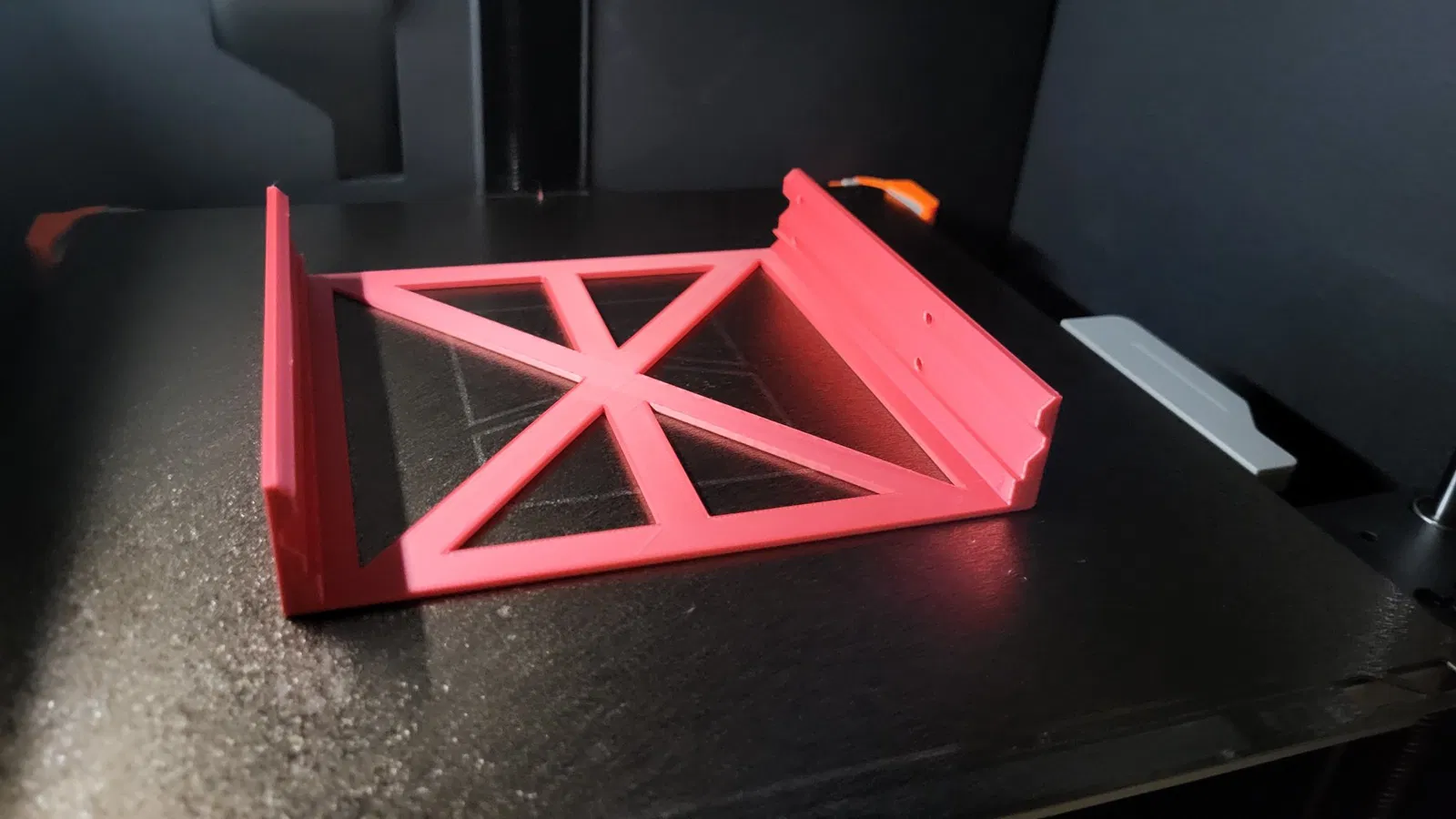

Để đơn giản hóa thiết kế này, giờ mình chỉ có một kiểu khung gắn thôi.

Mình khuyên dùng ốc #6-32 UNC, đây là cỡ ốc tiêu chuẩn thường dùng để gắn ổ cứng, KHÔNG PHẢI loại ốc M3 ren mịn hay dùng cho ổ đĩa quang. Mình chọn ốc ren thô hơn vì nghĩ nó sẽ hoạt động tốt hơn và khó bị tòe ren hơn khi gắn vô nhựa tương đối mỏng. Bạn vẫn cần cẩn thận nha. Nếu case của bạn có hệ thống bắt ốc không cần tua vít thì có thể bạn cần khoan rộng lỗ ra một chút để vừa với chốt hoặc bất cứ thứ gì thay thế ốc trong thiết lập của bạn.

Hướng dẫn lắp ráp

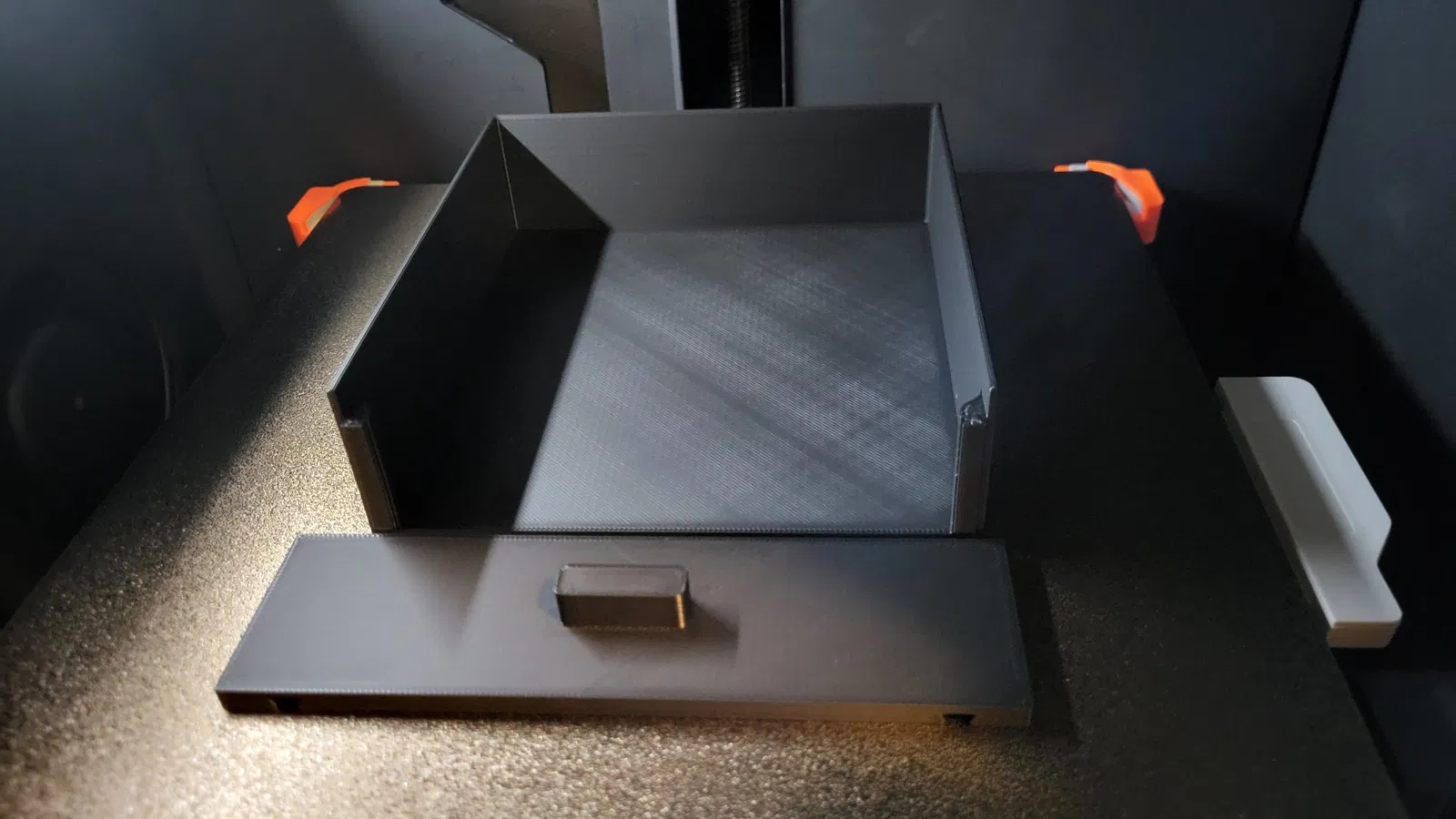

Gắn ngăn kéo vô rãnh trước. Mấy cục nhỏ ở hai bên hông cần được trượt vô từ phía sau trước khi gắn cái mặt trước vô.

Nếu bạn thích thiết kế này, làm ơn đăng bài make nha!

Cài đặt in ấn

Mình in tất cả các chi tiết với độ cao lớp 0.2mm, không support và 15% infill. Mặc dù mấy cái khung gắn này có ren sẵn, nhưng khả năng cao là bạn sẽ tự taro ren bằng ốc. Mấy cái lỗ ốc nhỏ như vậy khó mà in chính xác được.
