GIÁ ĐỠ CUỘN DÂY FILAMENT PHỔ DỤNG | GEN 2

You-tuber từ kênh “Design Prototype Test” gần đây đã đăng tải một video về giá đỡ cuộn dây filament tốt nhất thế giới do anh ấy chế tạo. Tôi rất tiếc khi không thể thử nghiệm nó vì anh ấy đã giấu thiết kế của mình sau một bức tường trả phí patreon, mặc dù anh ấy đã lấy cảm hứng từ rất nhiều thiết kế của chúng tôi mà chúng tôi đã chia sẻ miễn phí và cởi mở với hy vọng rằng tất cả mọi người trong cộng đồng của chúng ta cũng sẽ làm như vậy.

Tôi đã rất thất vọng (cũng vì tôi không thấy có bất kỳ cải tiến hoặc sự khéo léo liên quan nào) nên tôi đã thiết kế một giá đỡ cuộn dây mới dựa trên UNIVERSAL FILAMENT SPOOL HOLDER nổi tiếng của mình.

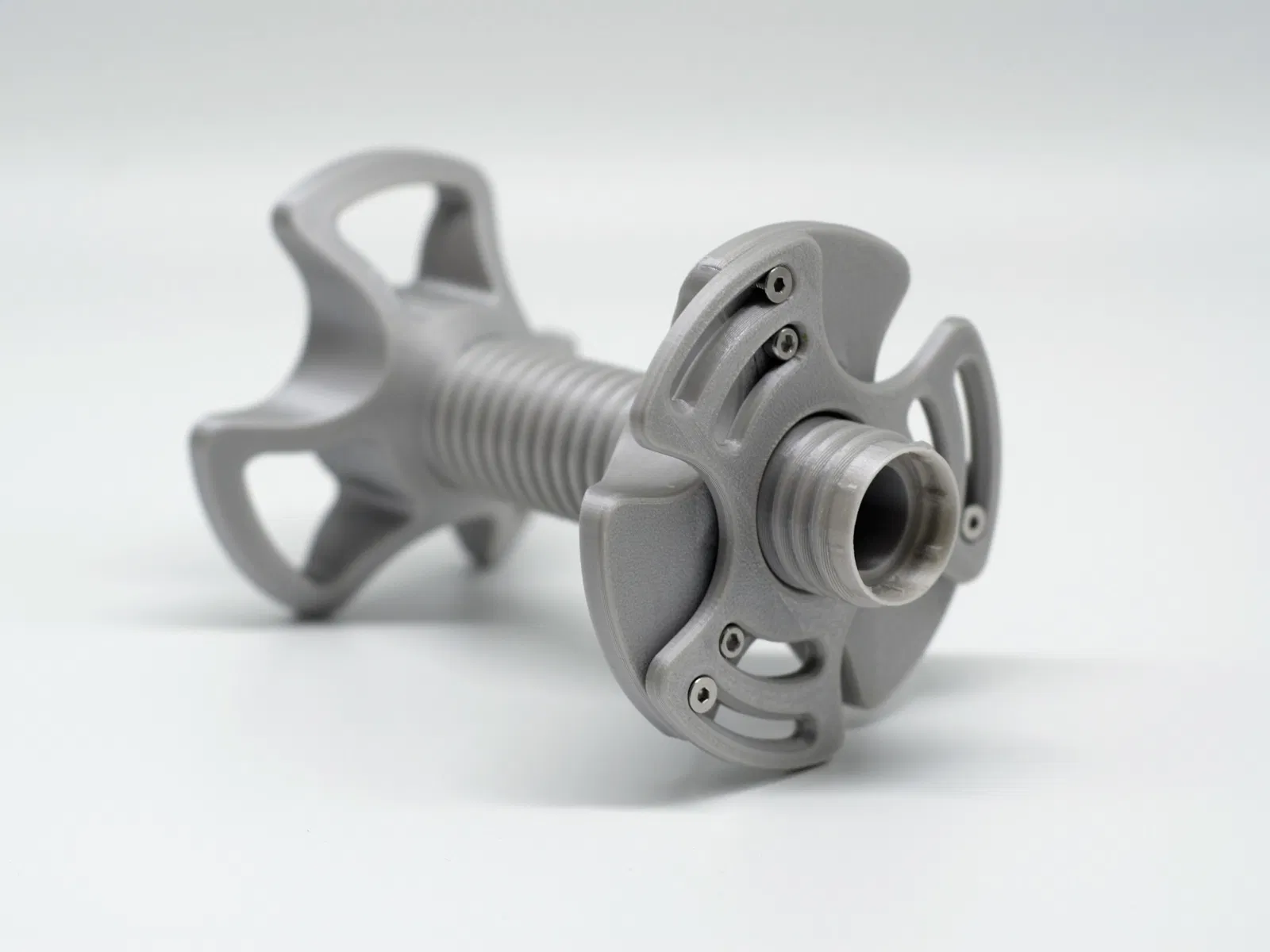

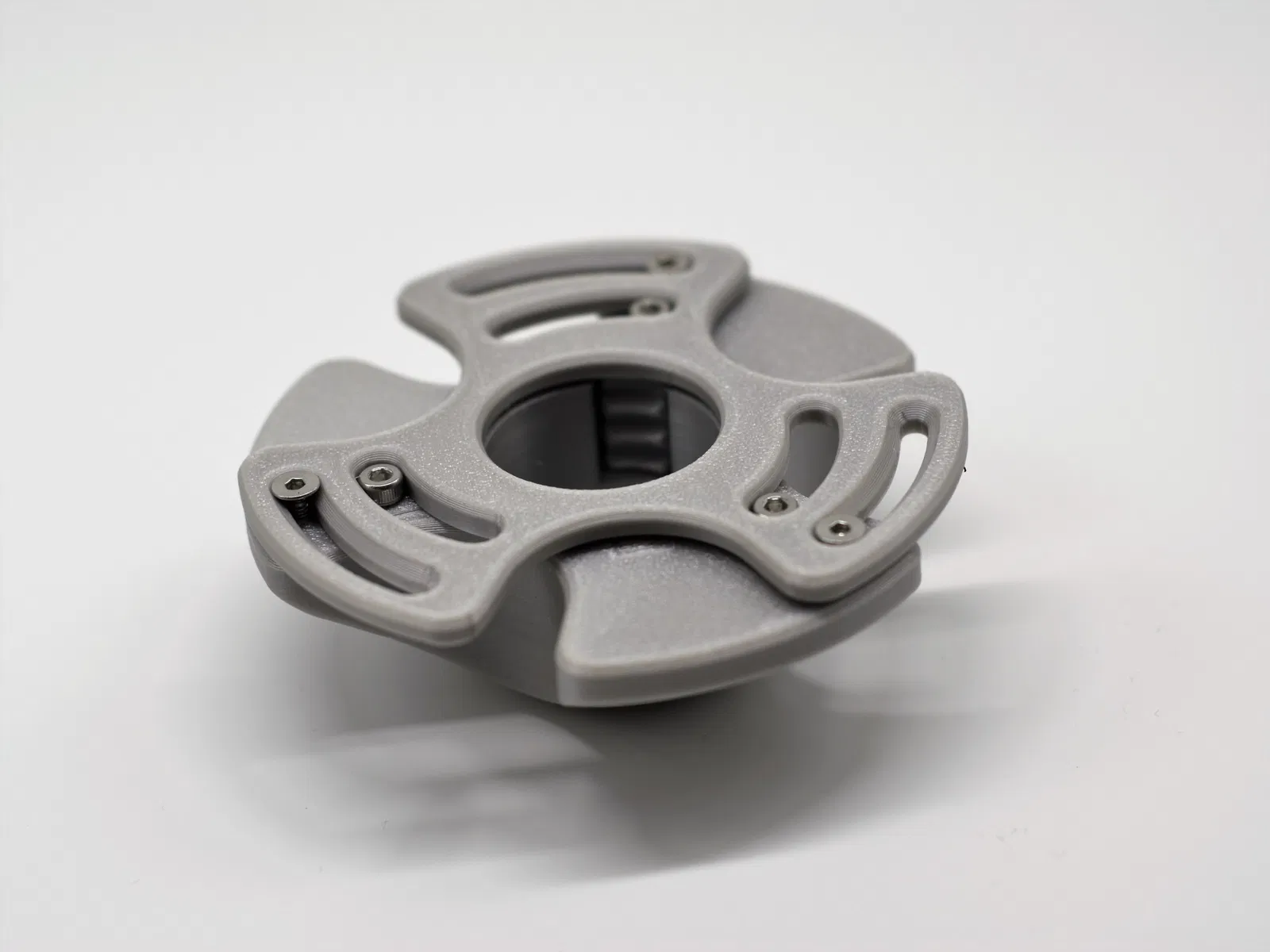

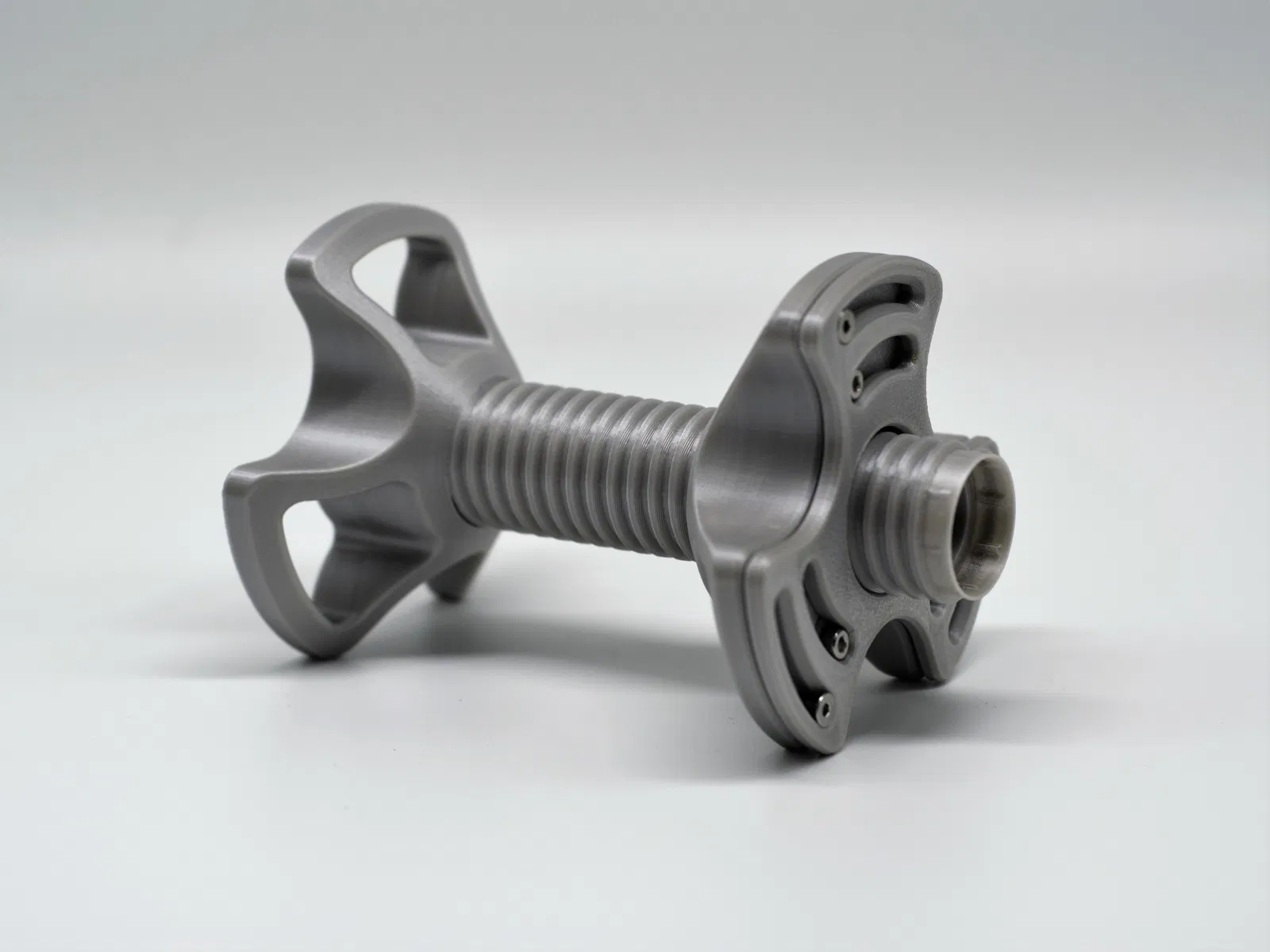

Giá đỡ cuộn dây Gen 2 này giờ đây cũng tương thích với các cuộn dây có đường kính bên trong lớn như 75mm trở lên. Nhưng tính năng mới chính là đai ốc khóa nhanh cho phép bạn dễ dàng tháo đai ốc khỏi ren chỉ bằng một thao tác xoay mặt sau của đai ốc.

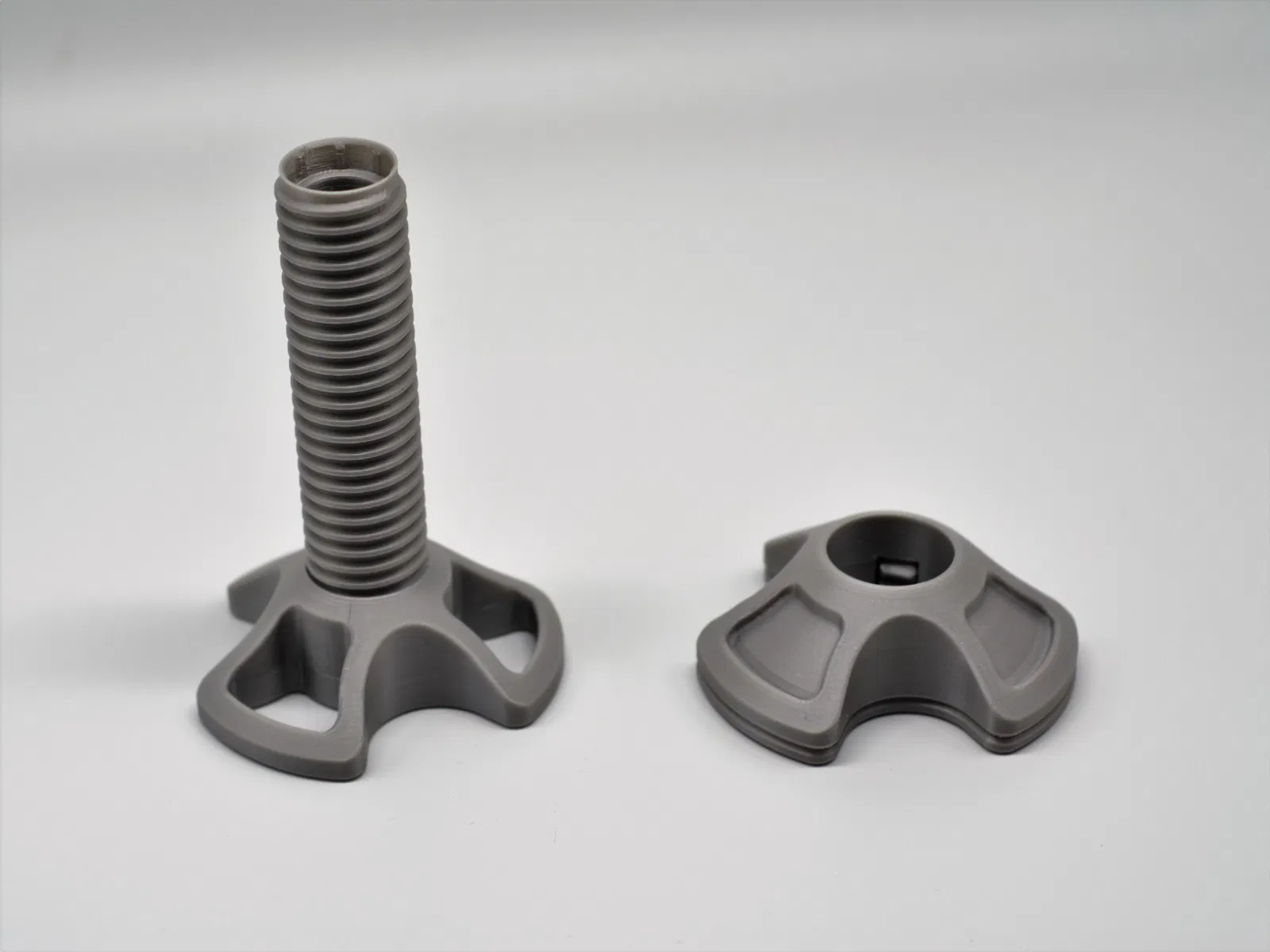

Tất cả các bộ phận có thể được in mà không cần hỗ trợ. Tôi đã thử nghiệm thiết kế cuộn dây của mình với vật liệu PLA và PETG. Như mọi khi, bạn cũng có thể tìm thấy tệp step cho toàn bộ bản lắp ráp trong phần đính kèm nếu bạn muốn sửa đổi, thiết kế lại hoặc nếu bạn cần nó để thiết kế một giá đỡ dành riêng cho máy in 3D.

Tất nhiên, giá đỡ cuộn dây Gen 2 tương thích với thế hệ cũ. Vì vậy, nếu bạn lười biếng như tôi, bạn chỉ cần in đai ốc khóa nhanh mới và sử dụng nó trên giá đỡ cuộn dây cũ.

Bạn có thể điều chỉnh lực cản lăn bằng cách siết chặt hoặc nới lỏng đai ốc M8 trên vòng bi ngoài.

Bạn cần:

• Thanh ren M8 (chiều dài tùy thuộc vào giá đỡ cuộn dây bạn muốn sử dụng, của tôi dài 170mm)

• 2-3x Đai ốc M8

• 2x Vòng bi xe trượt ván 608ZZ (Tôi đã mua chúng rẻ từ aliexpress dưới dạng vòng bi có mặt bích, trông còn đẹp hơn)

  • 8mm (lỗ trong)
  • 22mm (đường kính ngoài)
  • 7mm (chiều rộng)

  Đối với đai ốc khóa nhanh, bạn cần:

• 3x Vít đầu chìm M3x8 ISO 10642/DIN 7991

• 3x Vít đầu trụ M3x6 ISO 4762/DIN 912

Nếu bạn đang tìm kiếm một giá đỡ cho thanh nhôm 20x20 / tường / kệ gỗ http://www.thingiverse.com/thing:2122402

Bạn cũng có thể tìm thấy nhiều bản sửa đổi và giá đỡ/thiết kế lại tuyệt vời cho tất cả các loại máy in tại đây: https://www.thingiverse.com/thing:2070272/remixes

Nếu bạn thích thiết kế mới của tôi, tôi thực sự đánh giá cao một đánh giá tốt. Và nếu bạn muốn, bạn cũng có thể quyên góp một vài đô la sẽ được chuyển thành bia Đức giúp tăng cảm hứng.
