KẸP TRỤC CHÍNH + CHỤP HÚT BỤI TTC 450

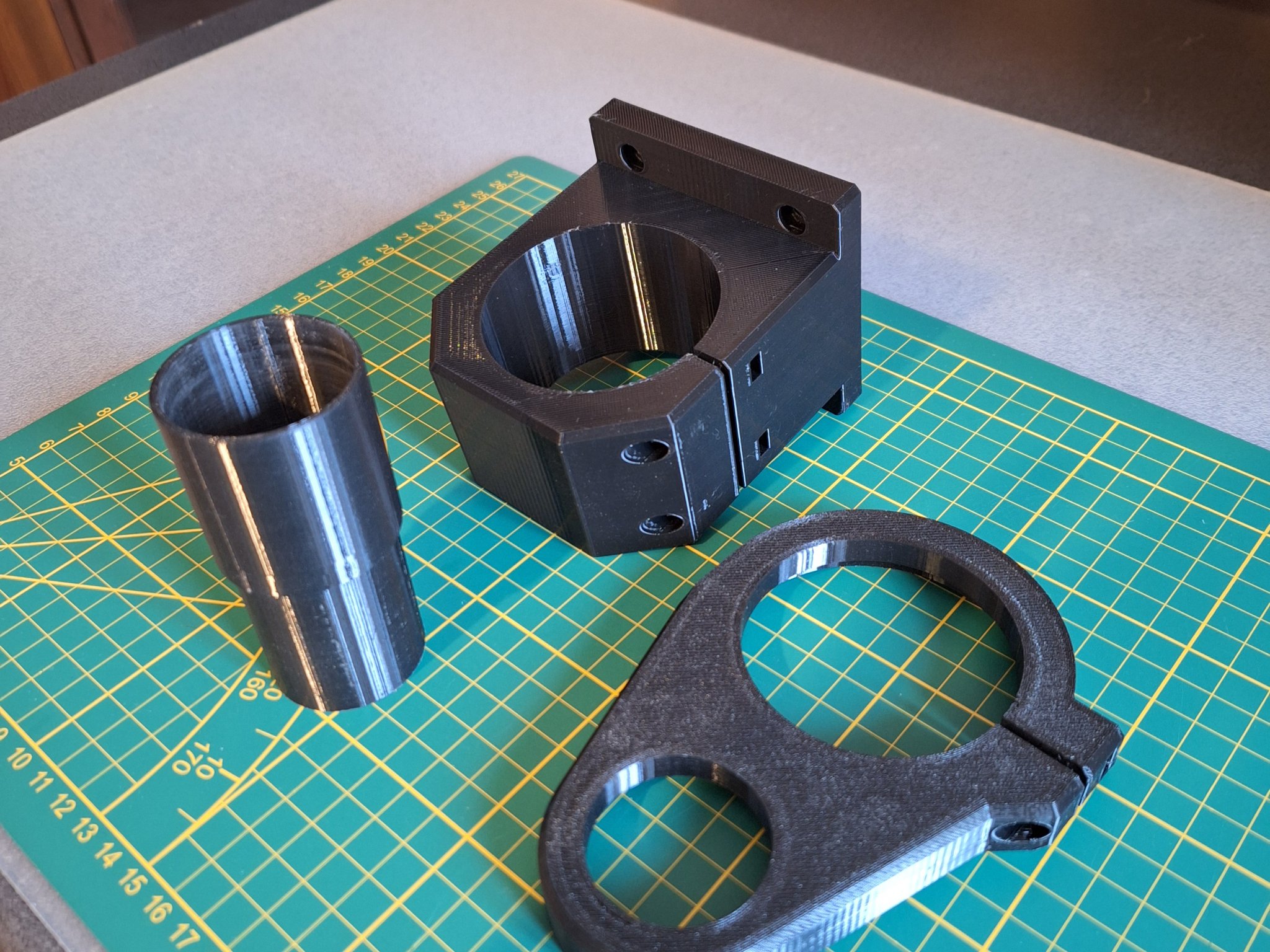

In 3 phần riêng biệt, in ra cái bạn cần thôi nha! :)

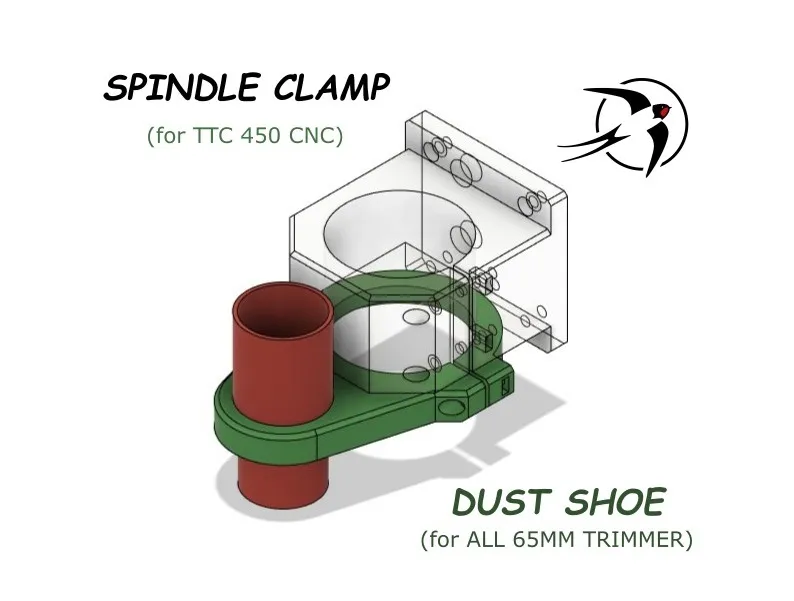

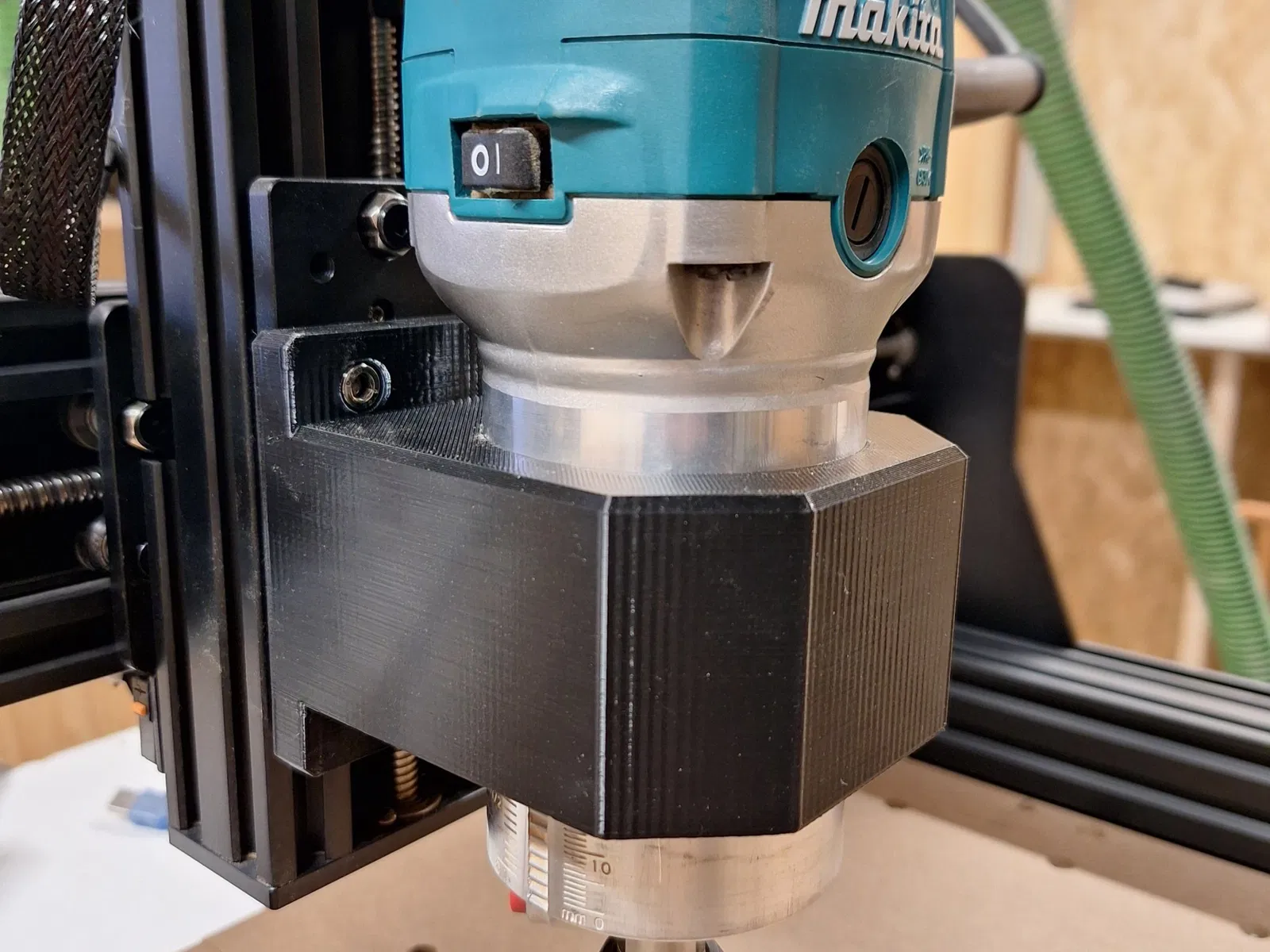

KẸP TRỤC CHÍNH (SPINDLE CLAMP) dành cho máy cắt (trimmer) 65mm (MAKITA, KATSU, CLONE,...)

CHỤP HÚT BỤI (DUST SHOE) cho TẤT CẢ máy cắt 65mm

ỐNG NỐI HÚT BỤI (đường kính trong 39.2 mm, đường kính ngoài 43.2 mm) được thiết kế để có thể tháo rời khỏi chụp hút, giúp hút sạch bụi gỗ trong quá trình phay.

Tôi đã thiết kế ống nối hút bụi này theo máy hút bụi của mình. Biết là nhu cầu của mỗi người có thể khác nhau, nên bạn có thể tự thiết kế ống nối riêng, với đường kính trong của chụp hút bụi là 39mm.

Để bảo vệ chụp hút, tôi đã dùng một tấm nhựa PVC trong suốt (để bạn có thể nhìn thấy quá trình phay) dày 0.8 mm, loại này có bán ở các cửa hàng DIY thông thường. Tuy nhiên, bạn có thể dùng bất kỳ vật liệu nào khác miễn là có độ dày tối đa là 1 mm (chiều rộng rãnh).

Để cố định tấm PVC, tôi đã dùng keo dán cyanoacrylate dạng gel (nhưng bạn có thể dùng bất kỳ loại keo nào bạn thấy phù hợp).

VẬT LIỆU CẦN THIẾT:

Bạn chỉ cần hai con vít 5 x 20 mm để cố định phần dưới của tấm chắn (phần trên thì dùng vít có sẵn của máy) và đai ốc tương ứng.

Để cố định trục chính và chụp hút, tôi đã dùng ba con vít 4 x 30 mm cùng với đai ốc tương ứng.

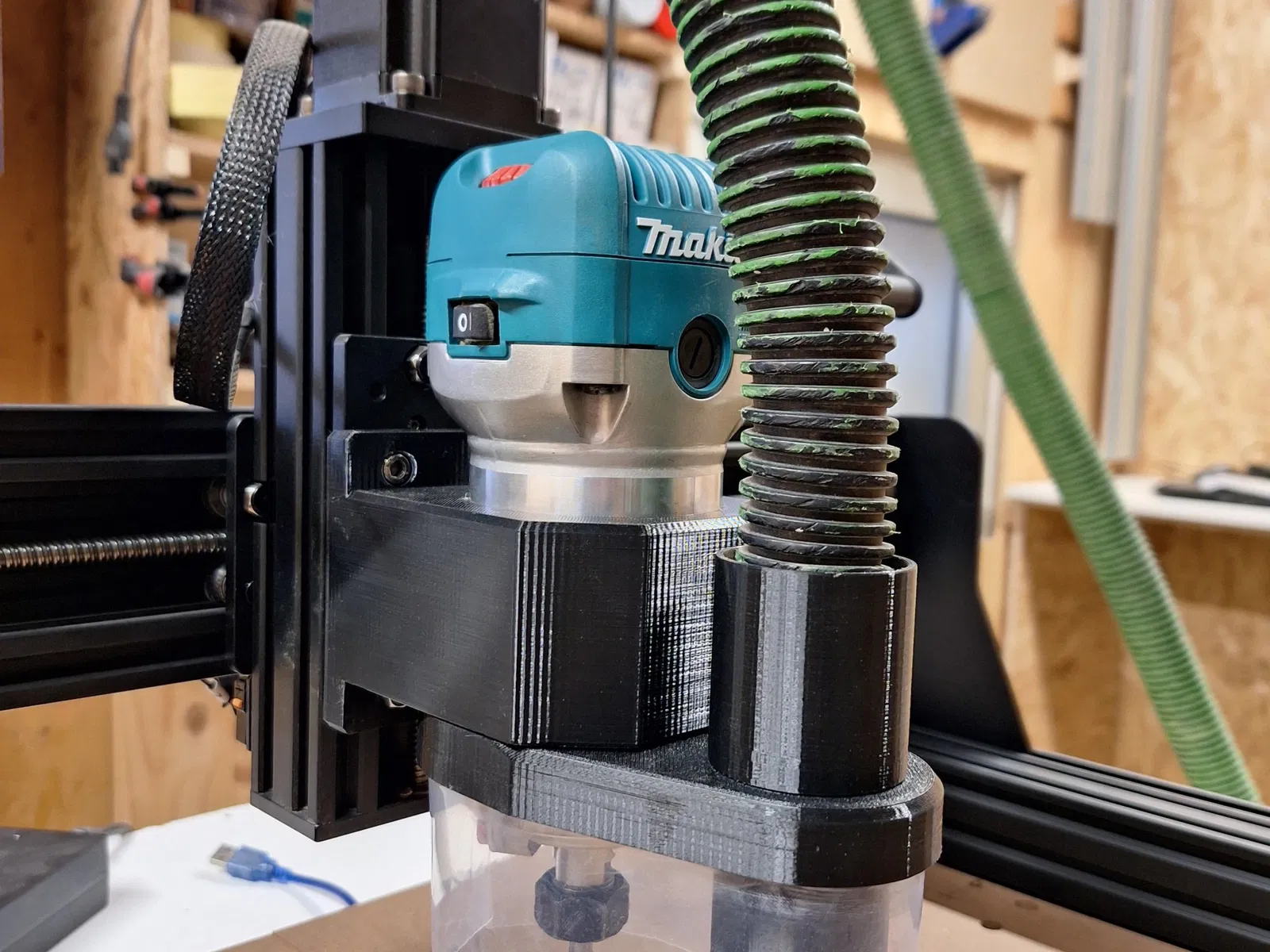

Xem tại đây bạn sẽ thấy video minh họa cách tôi lắp ráp các bộ phận lên máy của mình.

Về chất liệu in, tôi ưu tiên dùng PETG vì nó chịu nhiệt tốt hơn, do trục chính sinh nhiệt. Tôi chưa thử nghiệm với các vật liệu khác, vì sau nhiều tháng sử dụng, tôi chưa gặp bất kỳ vấn đề gì.

Chúc bạn phay tiện vui vẻ :)
