Mount Voron StealthBurner với BLTouch cho Mega Zero V1 và Ender 3
Mount Voron StealthBurner này dành cho máy in Mega Zero V1 và Ender 3 xài Ray trượt MGN12H, có sẵn chỗ gắn BLTouch. Anh em Mega Zero cần thay dây curoa trục Y dài hơn và dời Puli.
Mô tả

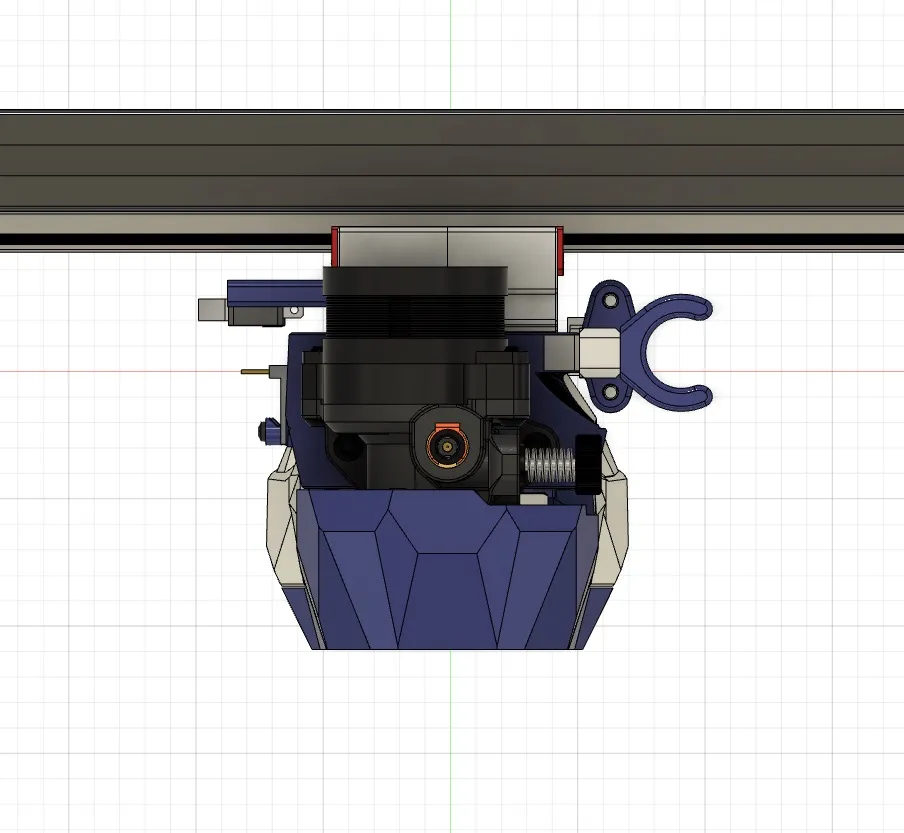

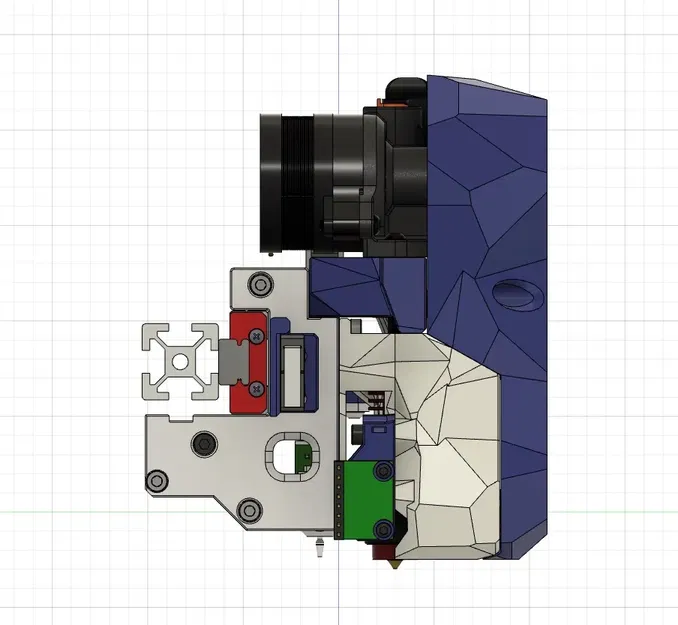

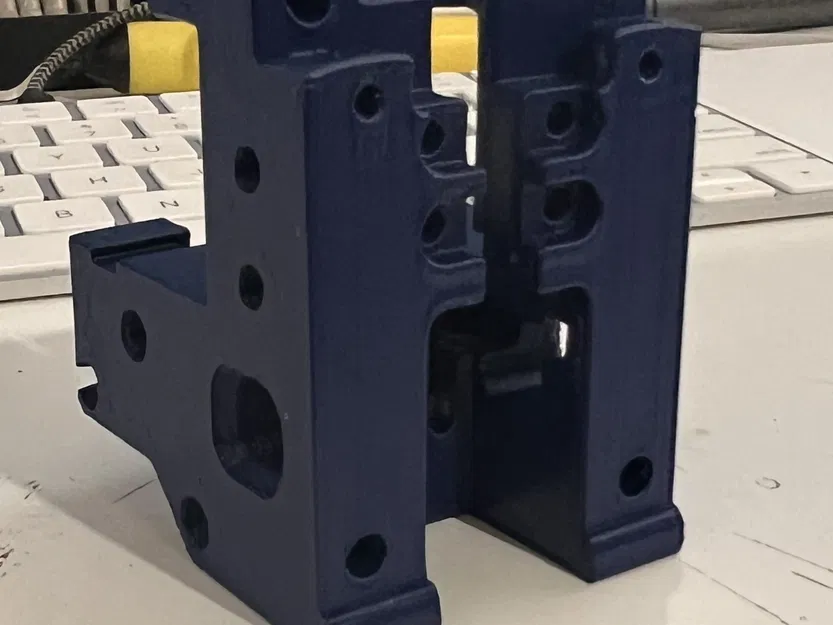

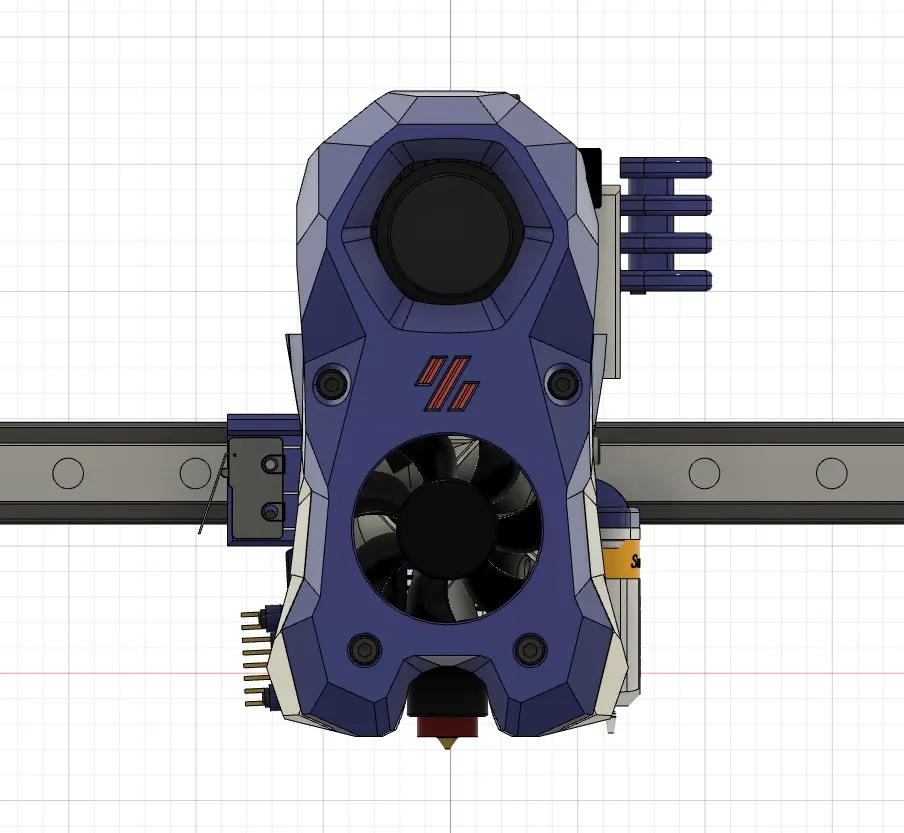

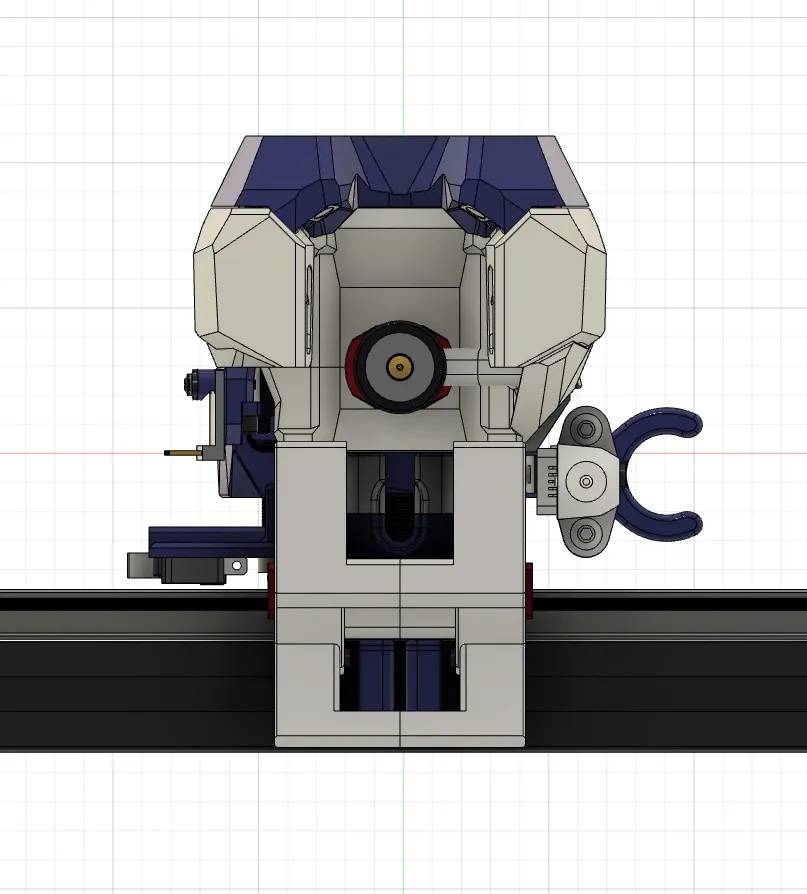

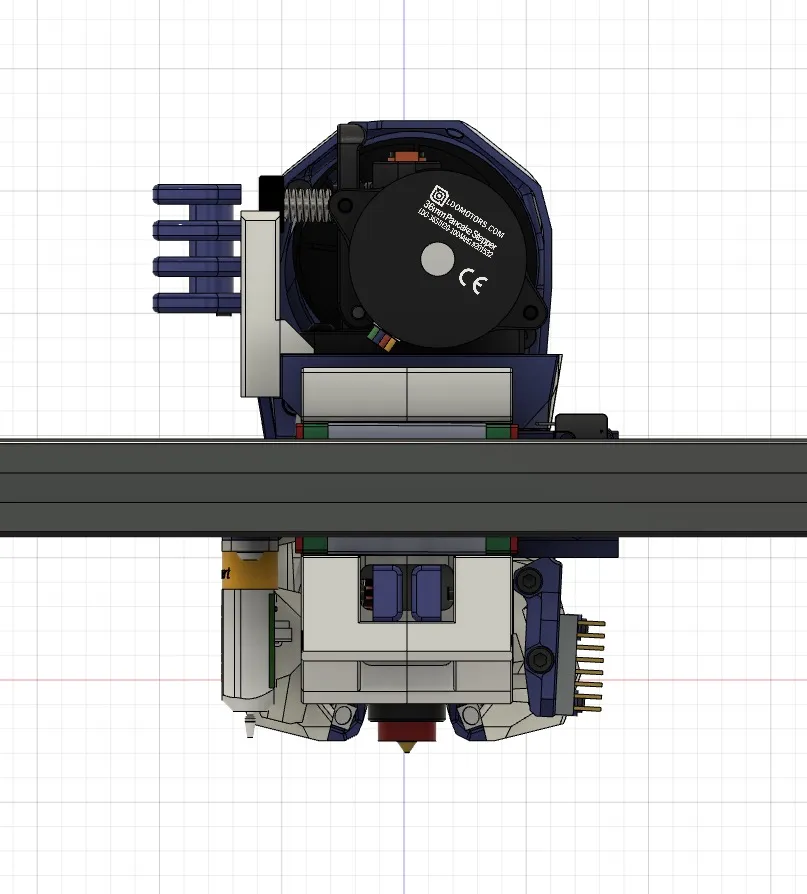

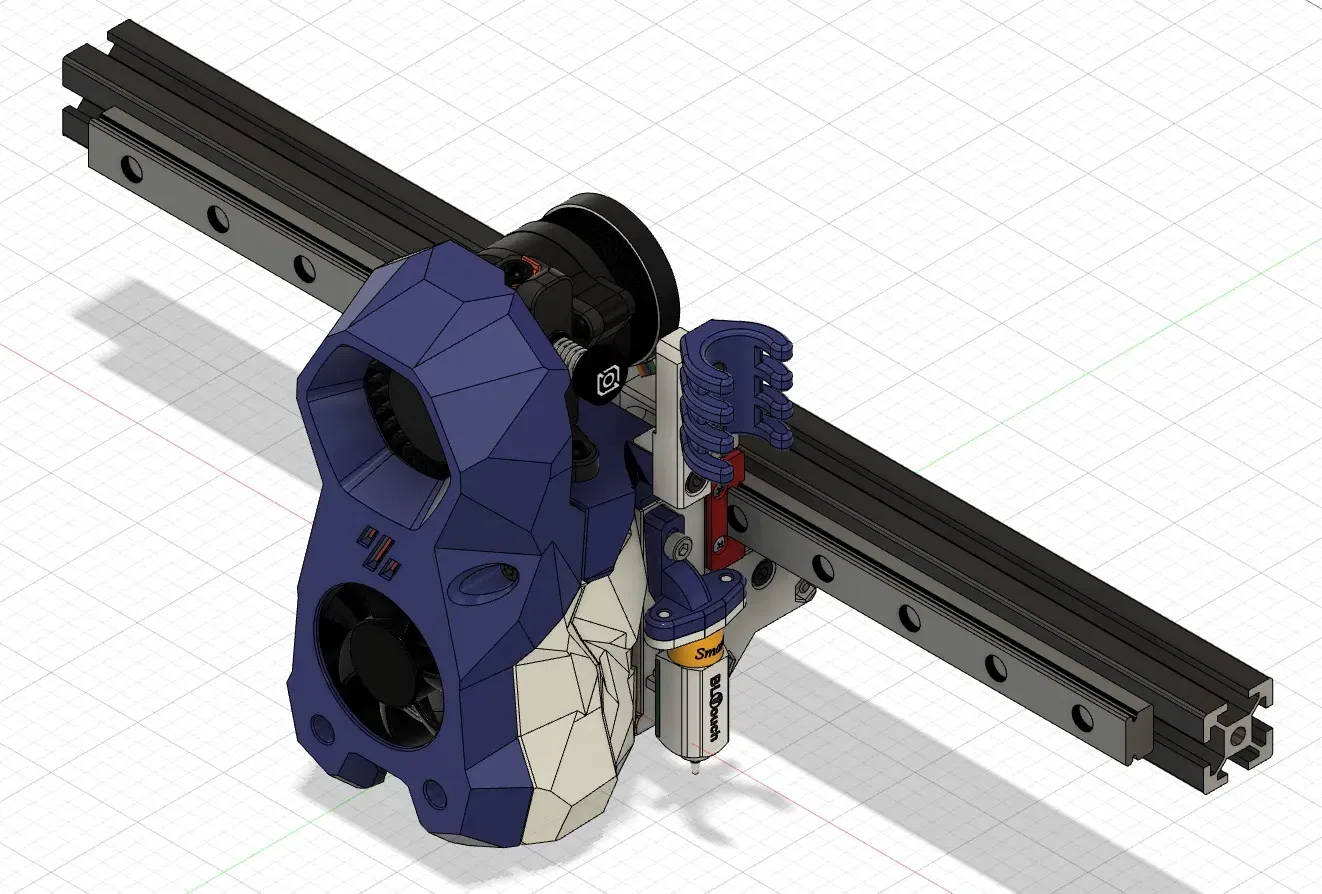

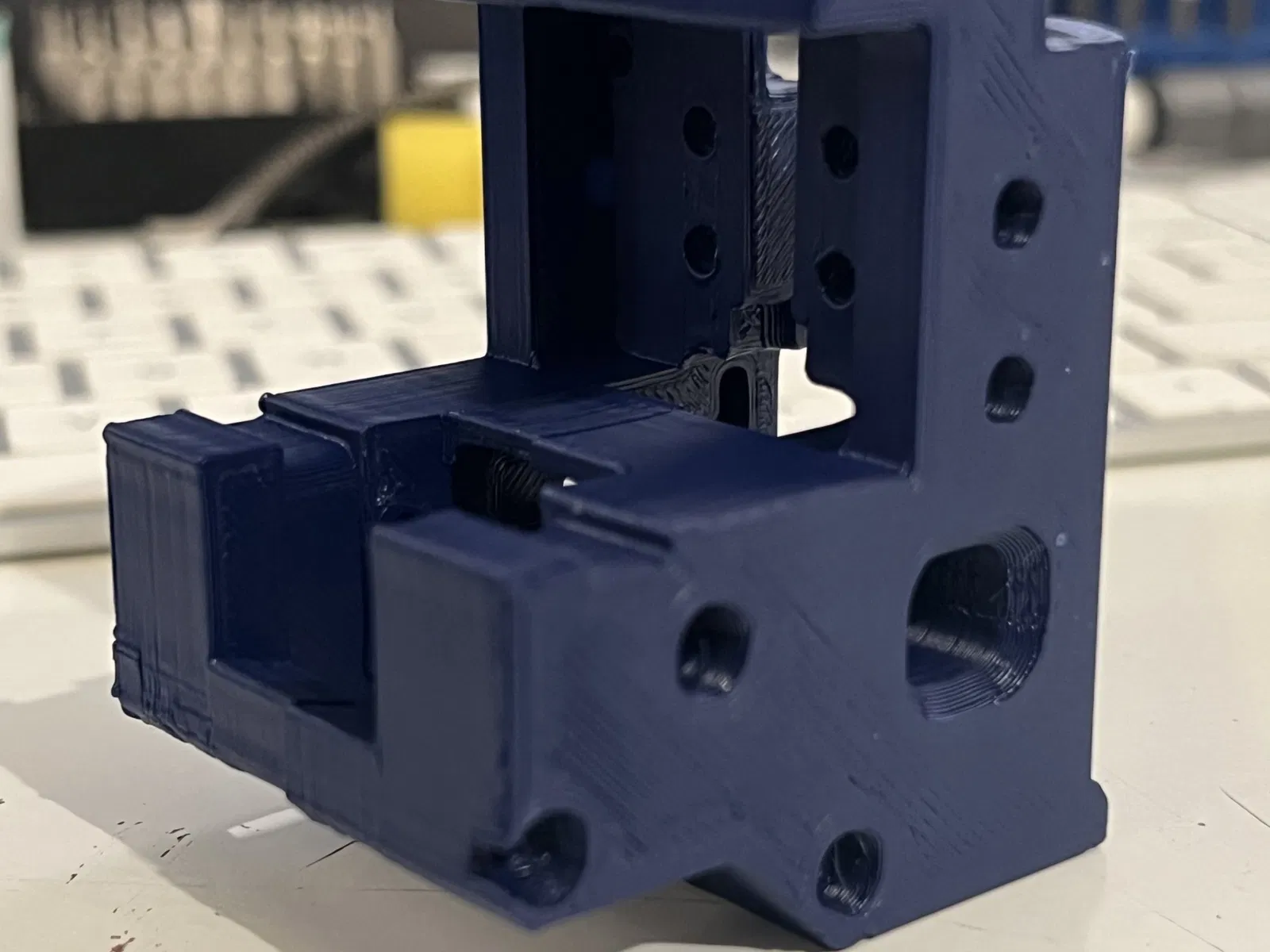

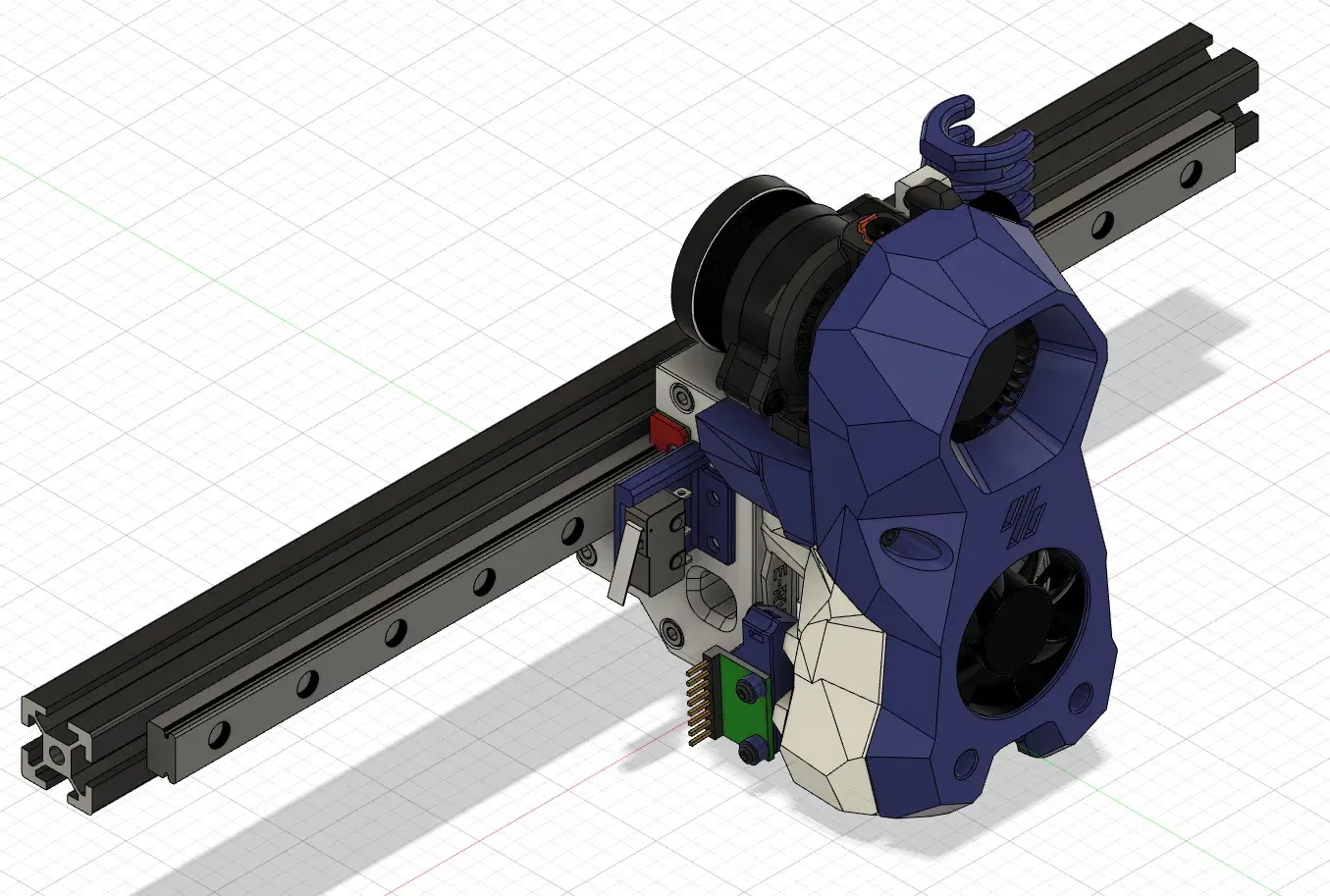

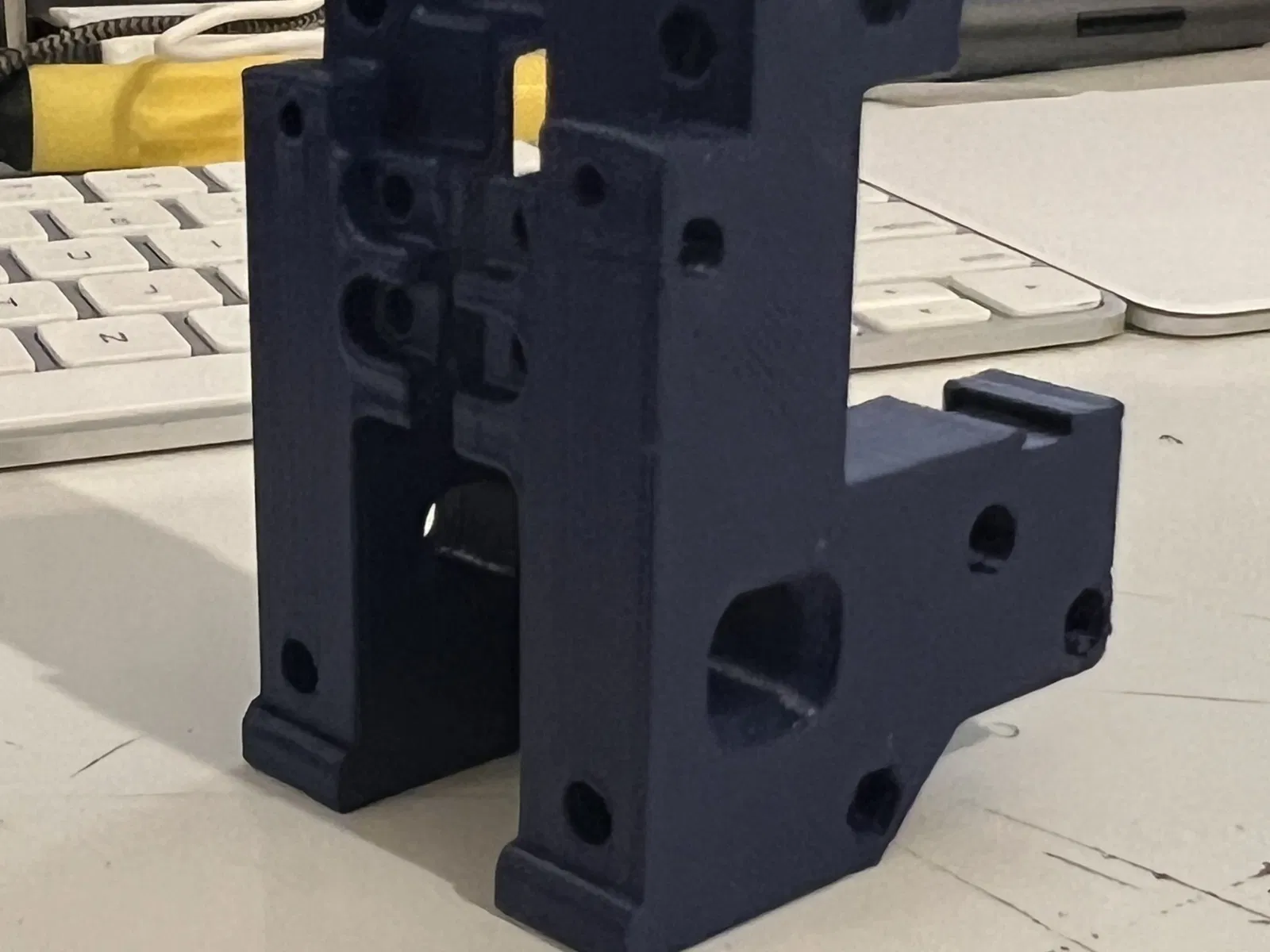

Cái mod này gồm 3 bộ phận chính: Cái Mount Ray Trượt SB, cái Mount chặn trục X và cái Mount BLTouch. Dòng Ender 3 thì không cần cái Mount chặn trục.
CẬP NHẬT: Tôi đã tạo ra cái Mount gắn trong tùy chọn cho Biqu / BTT MicroProbe nè.
Cái này được thiết kế để xài với Ray trượt MGN12H ở trục X.

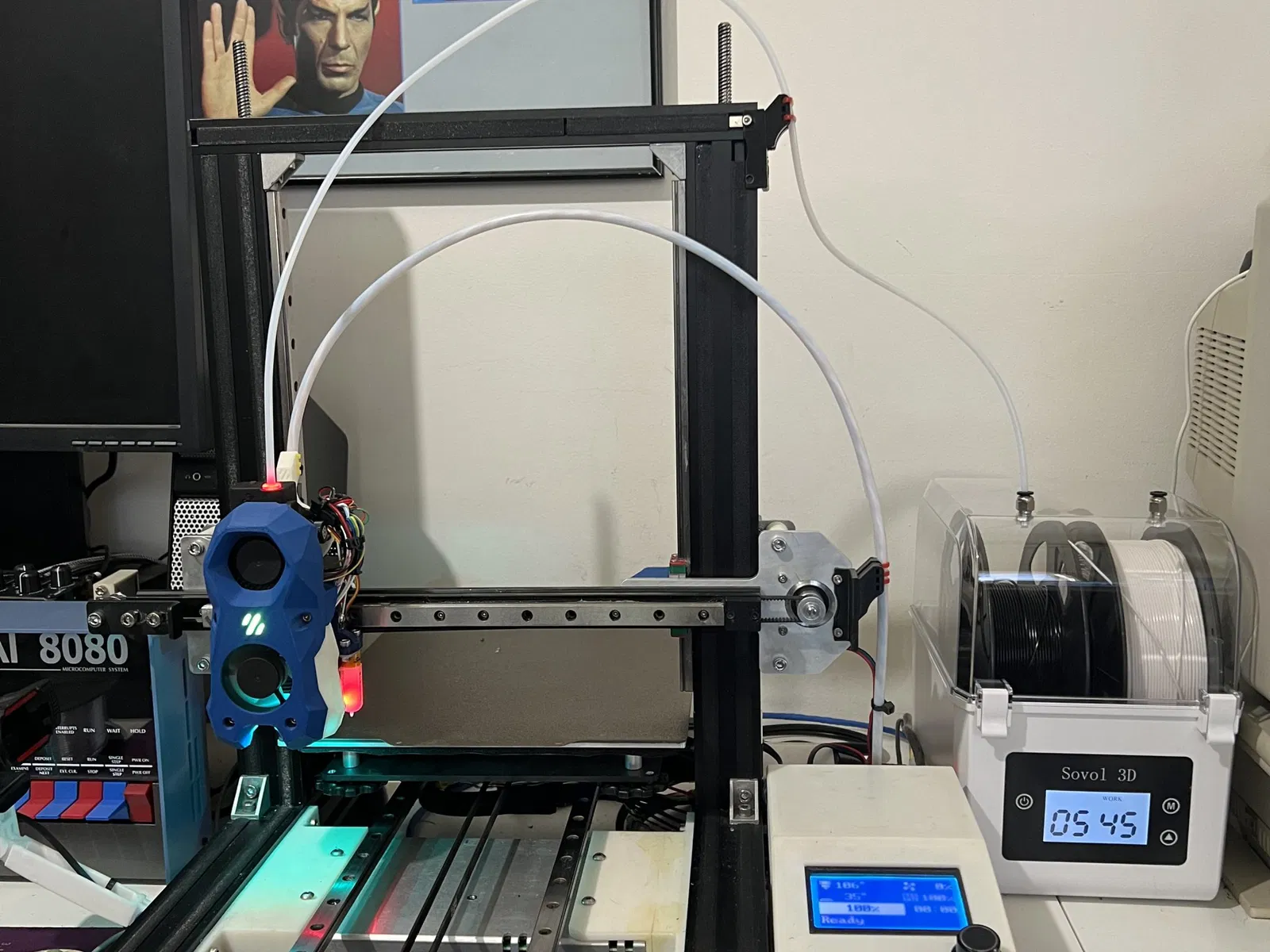

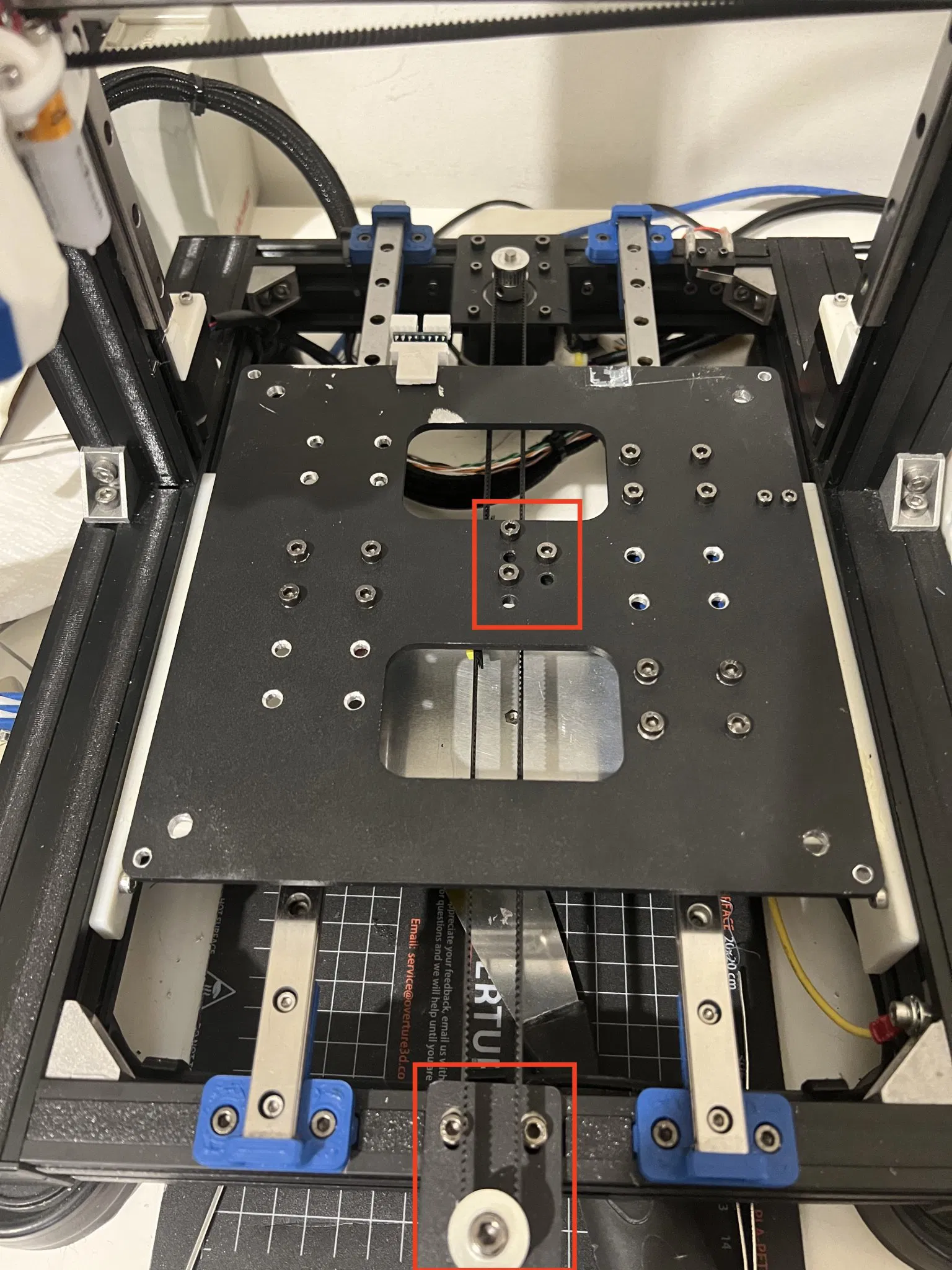

Anh em xài Mega Zero thì phải thay cái Dây curoa trục Y bằng cái dài hơn và dời cái Puli trục Y phía trước ra phía trước máy luôn (nhìn hình nha - bỏ qua cái mount ở giữa bị dời).
Cái mount này được thiết kế để xài ốc tai dê M3, giống như các bộ phận StealthBurner khác (trừ chỗ nào có ghi chú trong hướng dẫn của Voron).
Mod này tương thích với tất cả các bộ phận StealthBurner chuẩn của Voron khác.
File CAD đã được đính kèm.
File Voron StealthBurner Chính

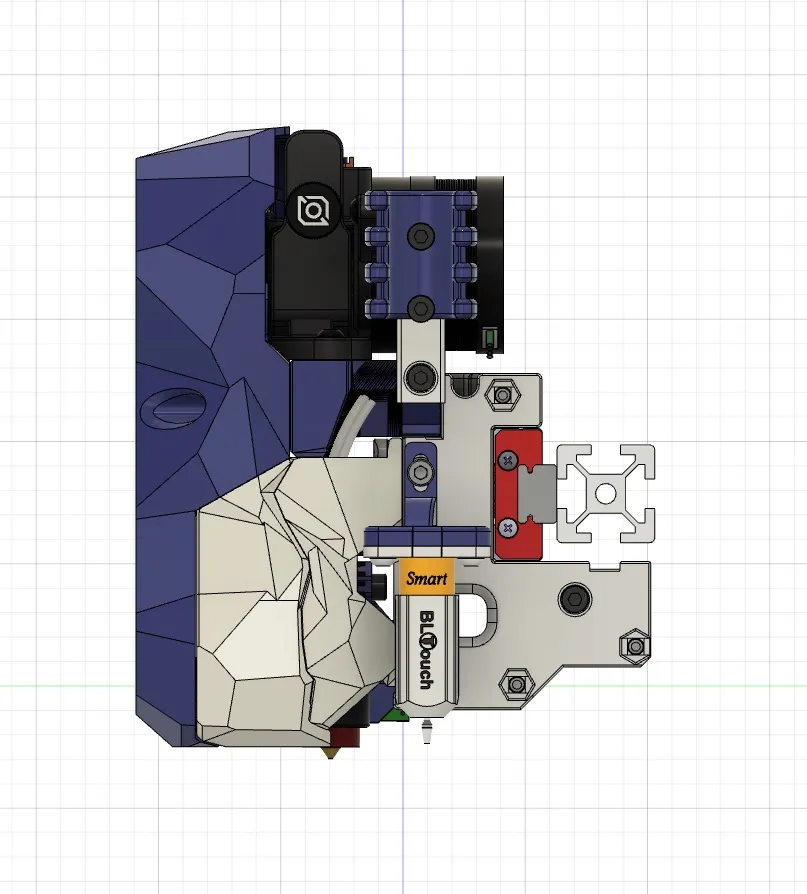

Offset BLTouch: x_offset: 29.00 y_offset: 22.0
Bộ phận tùy chọn:
