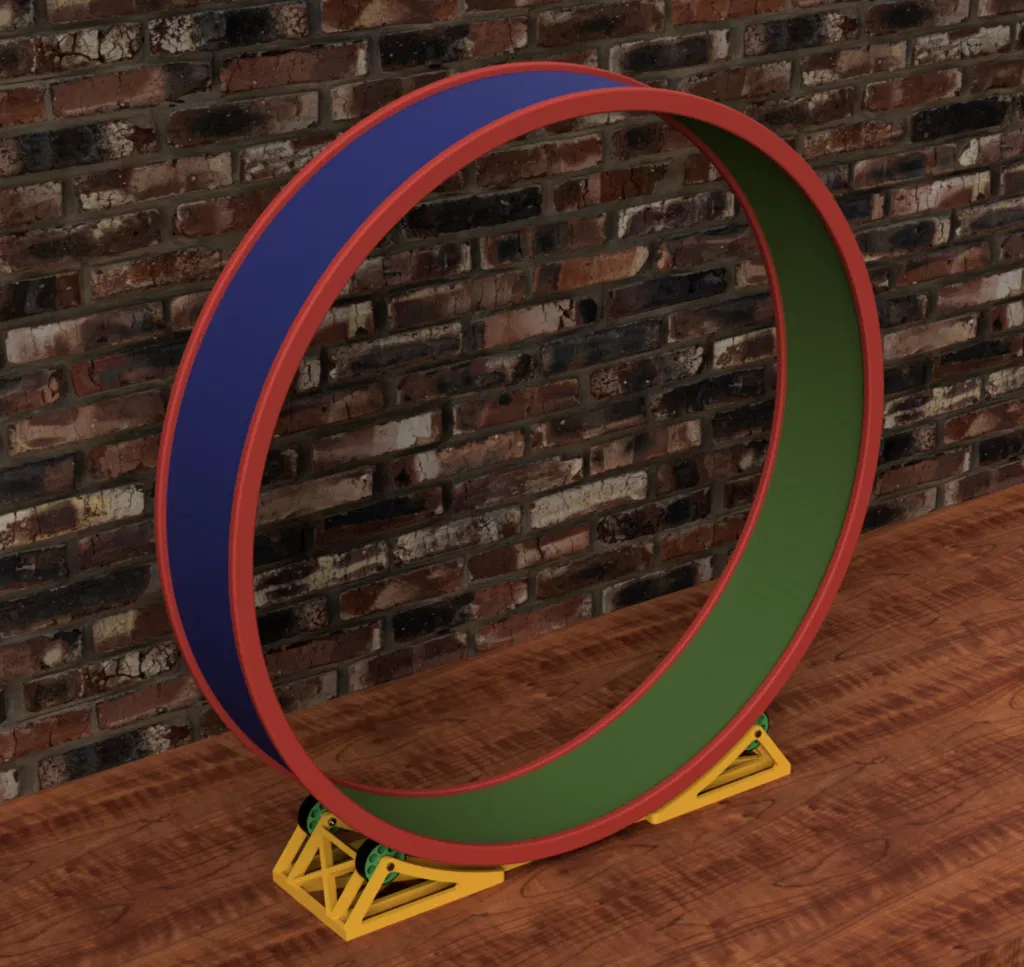

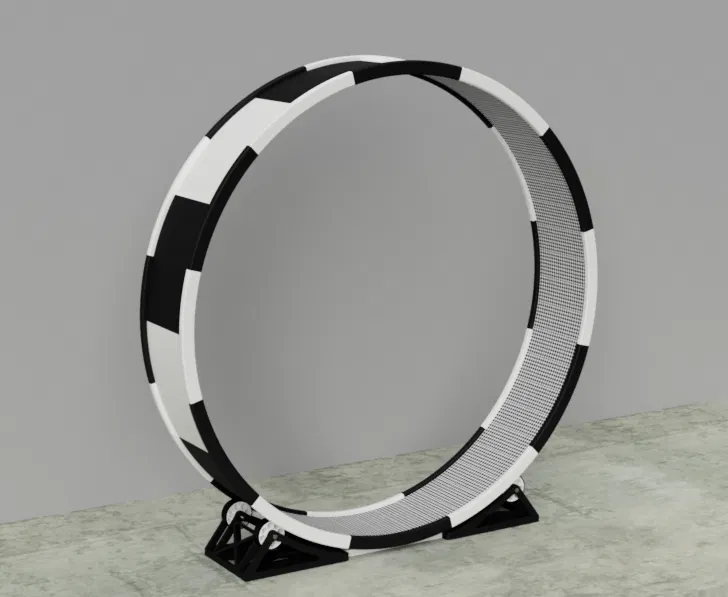

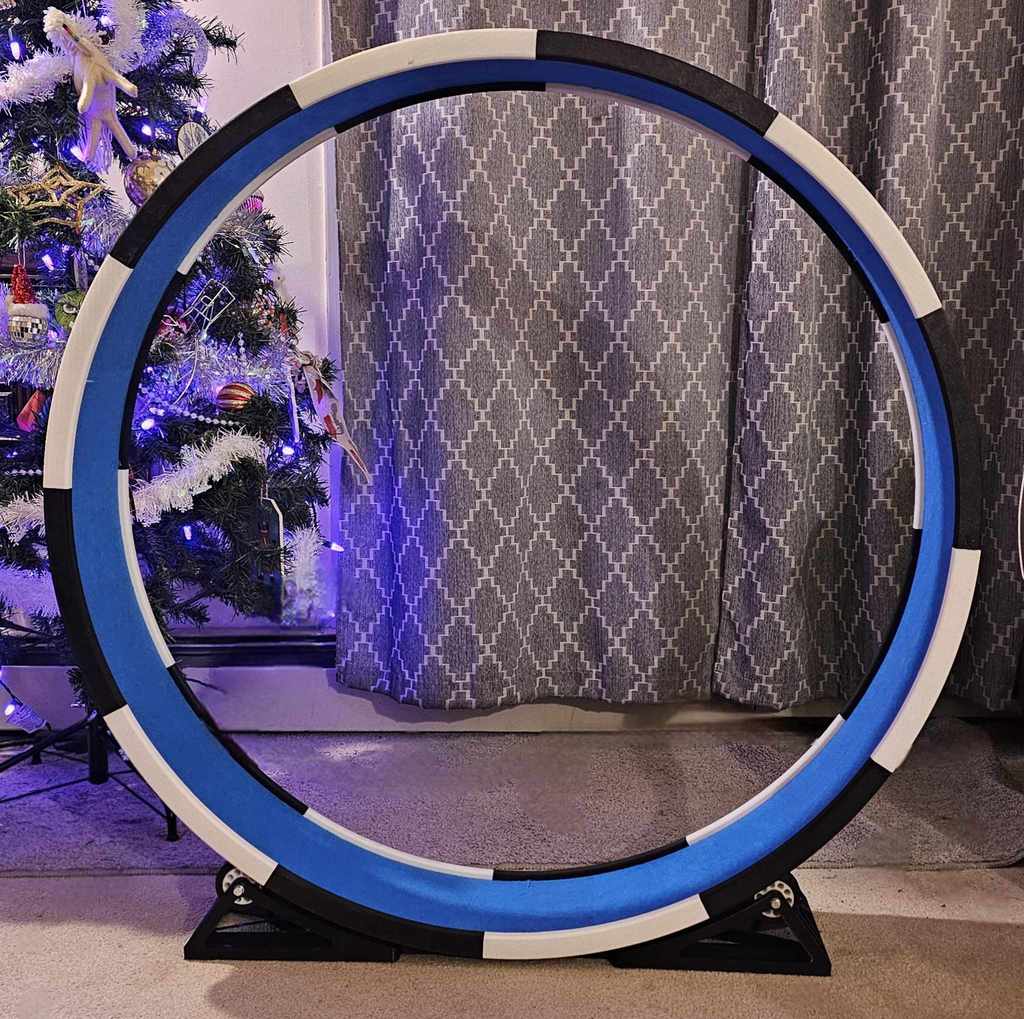

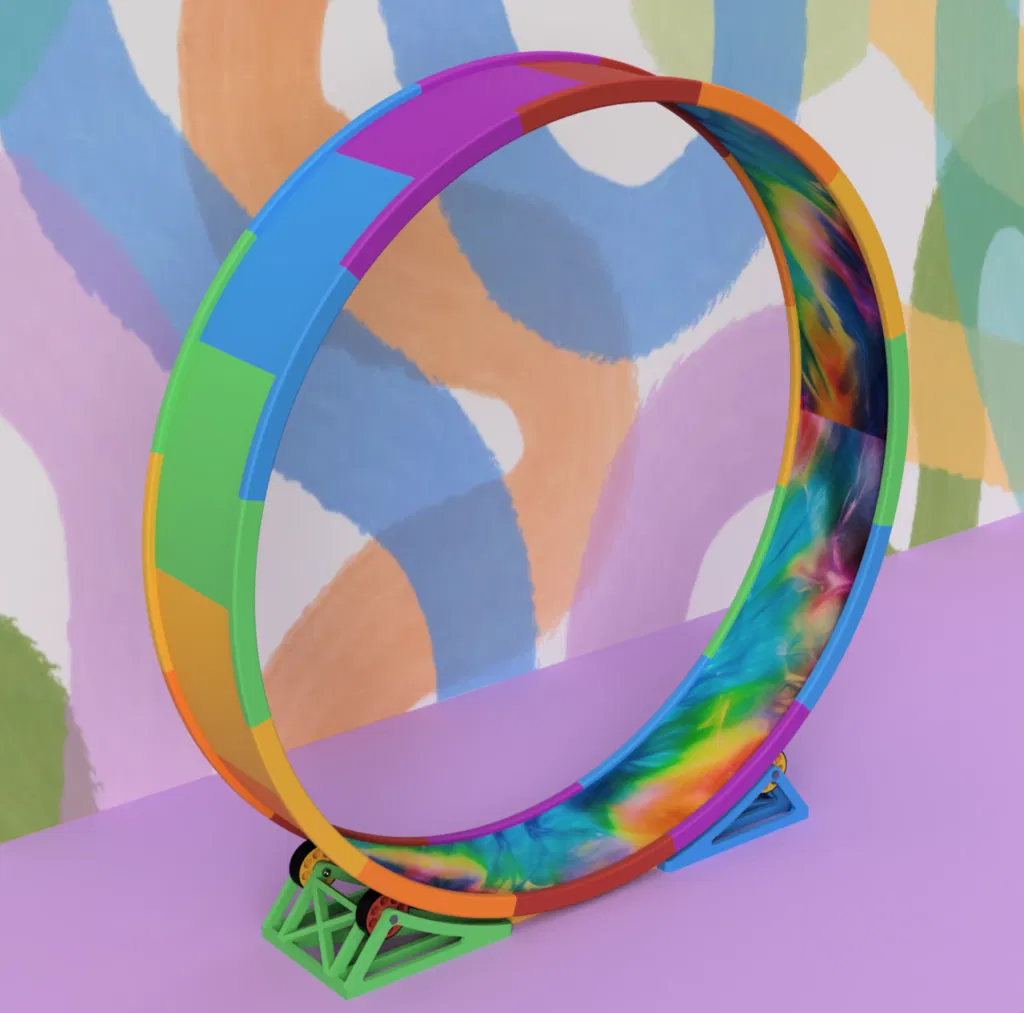

Bánh Xe Cho Mèo - Chi Phí Vật Liệu và Phần Cứng Thấp

Tôi đã muốn in một chiếc bánh xe cho mèo từ rất lâu, nhưng tôi luôn gặp phải vấn đề tương tự: chi phí! Tất cả các thiết kế bánh xe ngoài kia dường như đều đi kèm với một khoản chi phí lớn, cho dù đó là chi phí của tệp, sử dụng nhiều phần cứng hay yêu cầu một lượng lớn sợi nhựa.

Tôi quyết định cố gắng tạo ra phiên bản có giá cả phải chăng nhất. Các cách tôi giảm chi phí bao gồm ba điểm chính:

1. Các tệp là miễn phí! Tôi hiểu tại sao mọi người lại tính phí cho các tệp, vì việc tạo và duy trì những thứ này đòi hỏi rất nhiều công sức, và các nhà thiết kế xứng đáng được đền bù cho công việc của họ. Tôi đã làm điều này cho bản thân, vì vậy việc đăng nó trực tuyến không tốn thêm chi phí nào cho tôi.

2. Phần cứng: Nhiều thiết kế tôi đã thấy yêu cầu 80-100+ chốt nối. Thiết kế của tôi chỉ sử dụng 8 cái. Đúng vậy! Chỉ 8 bu lông, cùng với đai ốc, vòng đệm và vòng bi. Tất cả phần cứng có thể được mua với giá 30 đô la trở xuống nếu bạn tìm hiểu kỹ. Bạn cũng không cần bánh xe giày trượt/xe scooter, vì chúng được in ra. Bánh xe chạy lớn được dán lại với nhau, loại bỏ nhu cầu về một lượng lớn vít hoặc bu lông.

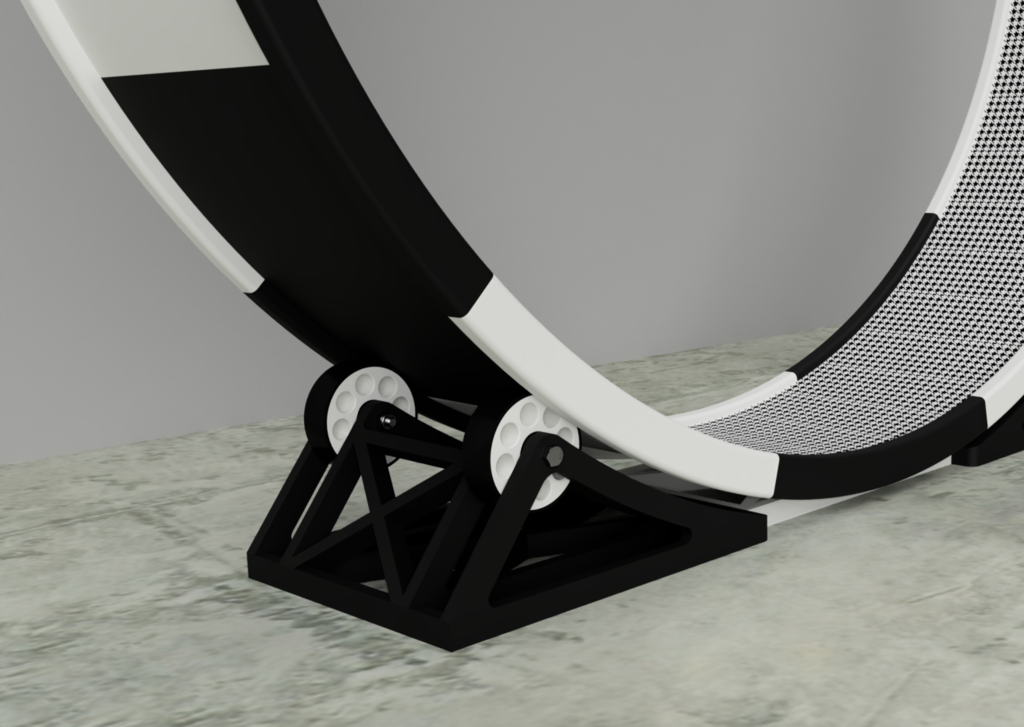

3. Sợi nhựa: Nhiều thiết kế tôi đã thấy được làm cho trông bóng bẩy và hiện đại nhưng cuối cùng lại sử dụng rất nhiều sợi nhựa. Một thiết kế tôi thấy đã sử dụng hơn 9kg! Thiết kế của tôi được tạo ra để nhẹ nhàng và dễ in nhất có thể. Bánh xe là một thiết kế rãnh và mộng đơn giản với độ dày chỉ 8mm trên rãnh và một vành gia cố cũng đóng vai trò là hệ thống kết nối cho các phân đoạn bánh xe. Đế là thiết kế khung xương nhẹ nhàng sử dụng rất ít vật liệu trong khi vẫn giữ được độ bền đáng kinh ngạc.

Phần cứng cần thiết:

• 4x bu lông M6 x 25mm
• 4x bu lông M6 x 50mm
• 8x đai ốc khóa M6 (khuyến nghị loại nylock)
• 16x vòng đệm phẳng M6
• 8x vòng bi loại 608 (có thể sử dụng vòng bi giày trượt)

Sử dụng vật liệu:

Lượng vật liệu sử dụng của bạn sẽ khác nhau tùy thuộc vào cài đặt in của bạn, nhưng đây là những gì tôi đã sử dụng:

• Bánh xe chạy: PLA = 3,5kg
• Khung đế: PLA = 580g
• Trục bánh xe con lăn (x4): PLA = 70g
• Lốp bánh xe con lăn (x4): TPU = 160g
• Bushing bánh xe con lăn (x8): ABS = 4g

Các vật liệu khác cần thiết:

• Thảm, nỉ hoặc vải cho bề mặt chạy
• Keo dán tiếp xúc, băng dính thảm hoặc keo xịt để dán thảm
• Keo CA để lắp ráp bánh xe chạy
• (tùy chọn) Chân chống trượt cho đáy khung

Cài đặt in:

• Các bộ phận bánh xe: 3 lớp, 15% infill
• Khung đế: 4 lớp, 20% infill
• Trục bánh xe con lăn: 5 lớp, 20% infill
• Lốp bánh xe con lăn: 3 lớp, 100% infill
• Bushing bánh xe con lăn: 3 lớp, 100% infill

Số lượng các bộ phận đã in:

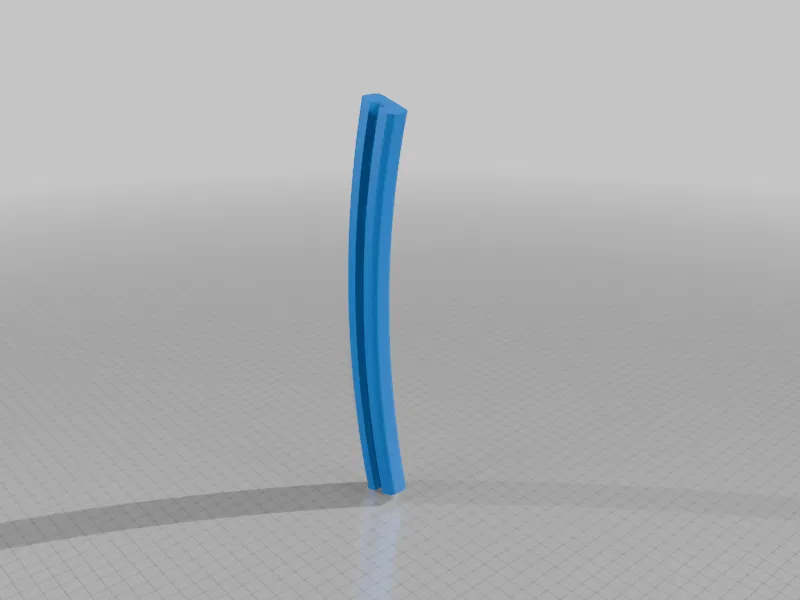

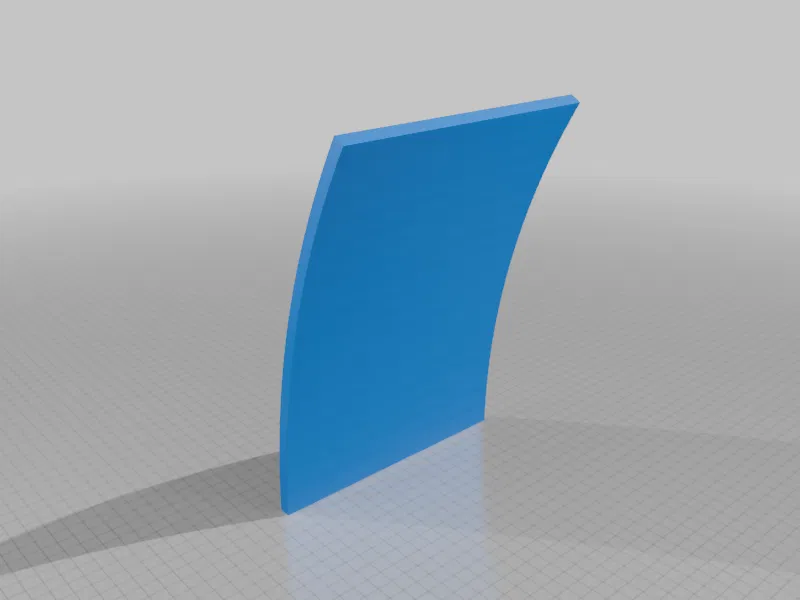

• Các phân đoạn rãnh bánh xe chạy: 12
• Các phân đoạn vành bánh xe chạy: 24

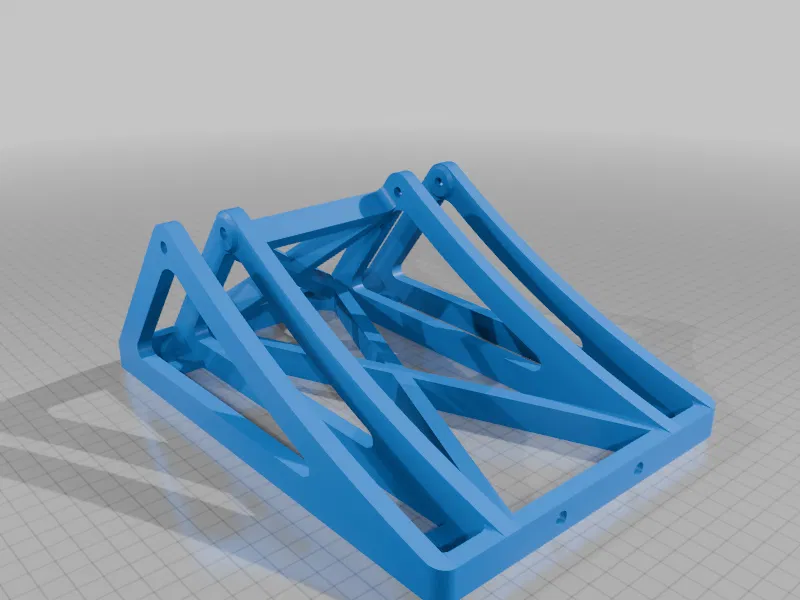

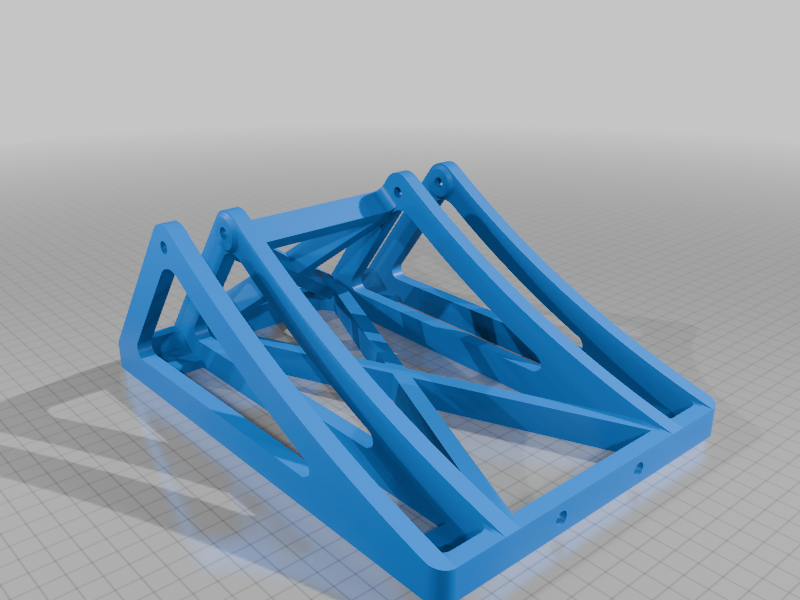

• Khung bánh xe con lăn: 2

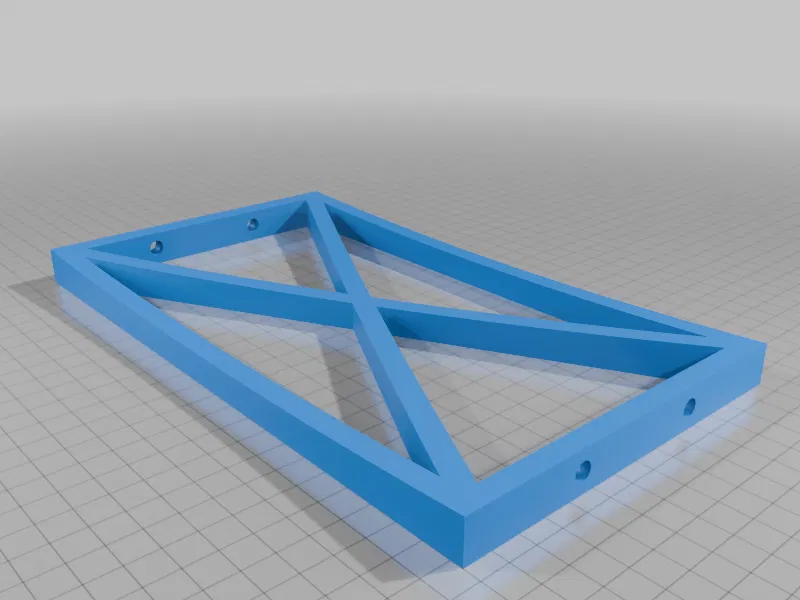

• Thanh giằng đế: 1
• Trục bánh xe con lăn: 4
• Lốp bánh xe con lăn: 4

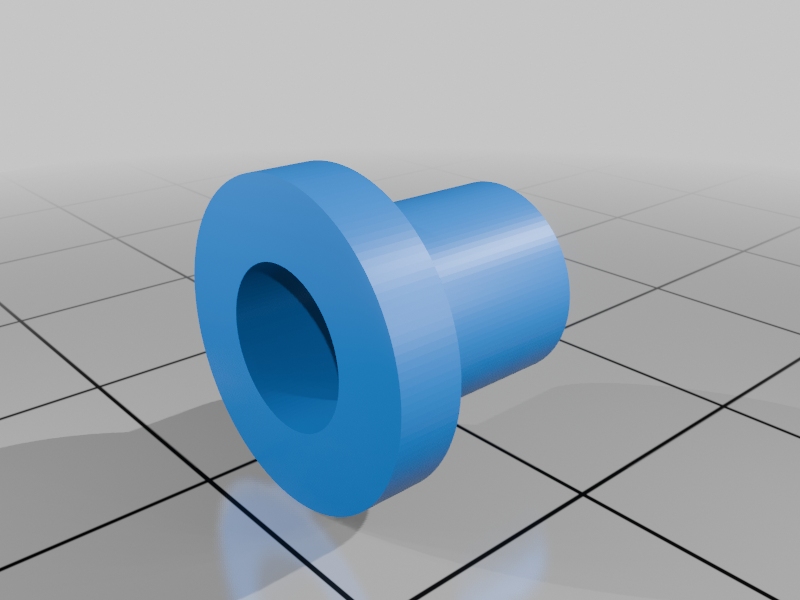

• Bushing bánh xe con lăn: 8

Kích thước tổng thể

• Đường kính ngoài bánh xe: 1028.2mm
• Đường kính trong bánh xe: 971.8mm
• Đường kính trong rãnh chạy: 992mm
• Tổng chiều cao: 1039.1mm
• Tổng chiều rộng: 1028.2mm
• Tổng chiều sâu: 195mm

Ghi chú

• Bánh xe giày trượt: Một người dùng trên Printables cho biết bánh xe giày trượt 63mm sẽ vừa. Tôi chưa xác nhận điều này, vì vậy hãy tự chịu rủi ro.

Phụ kiện/Tiện ích bổ sung:

• Vỏ che cho đế

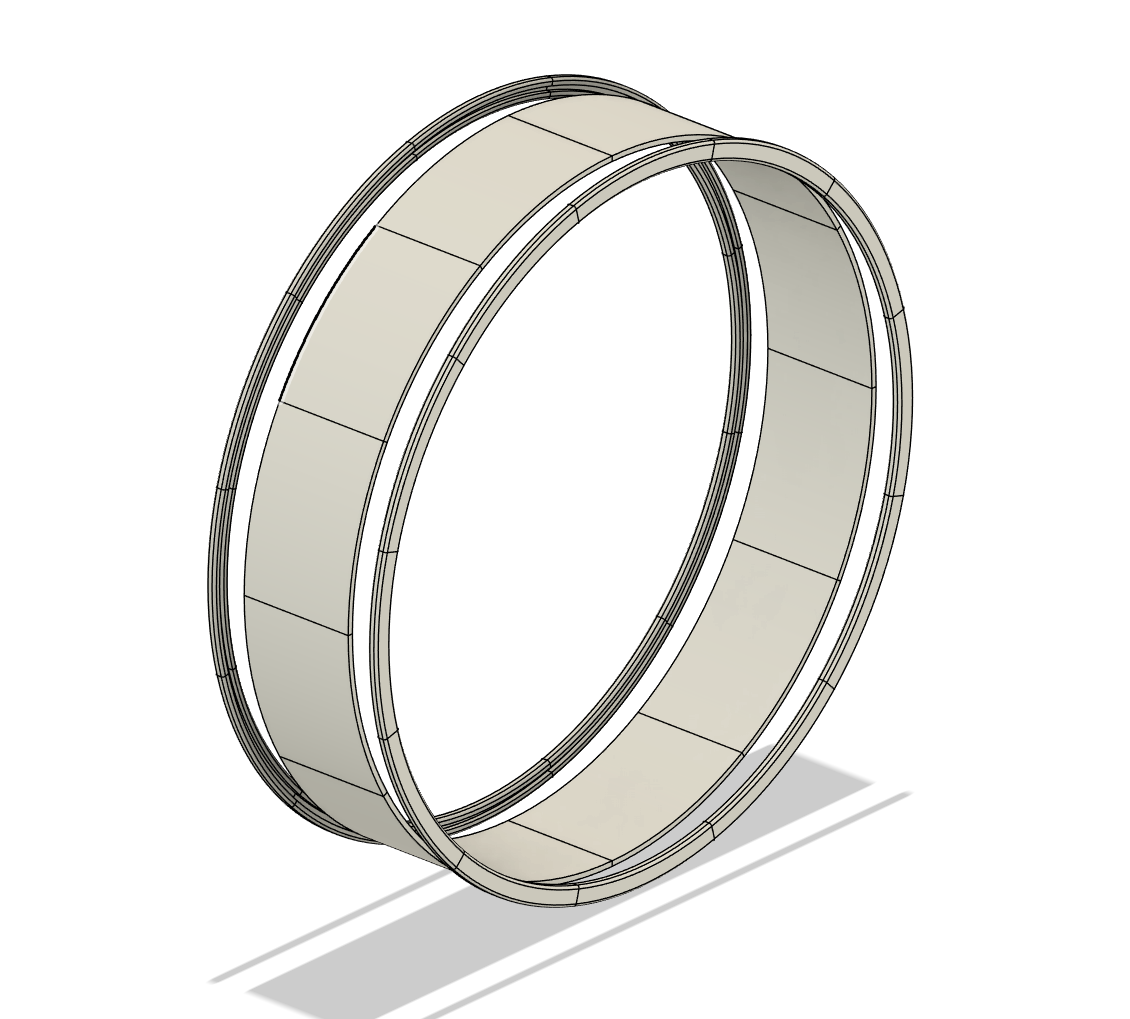

Lắp ráp bánh xe chạy

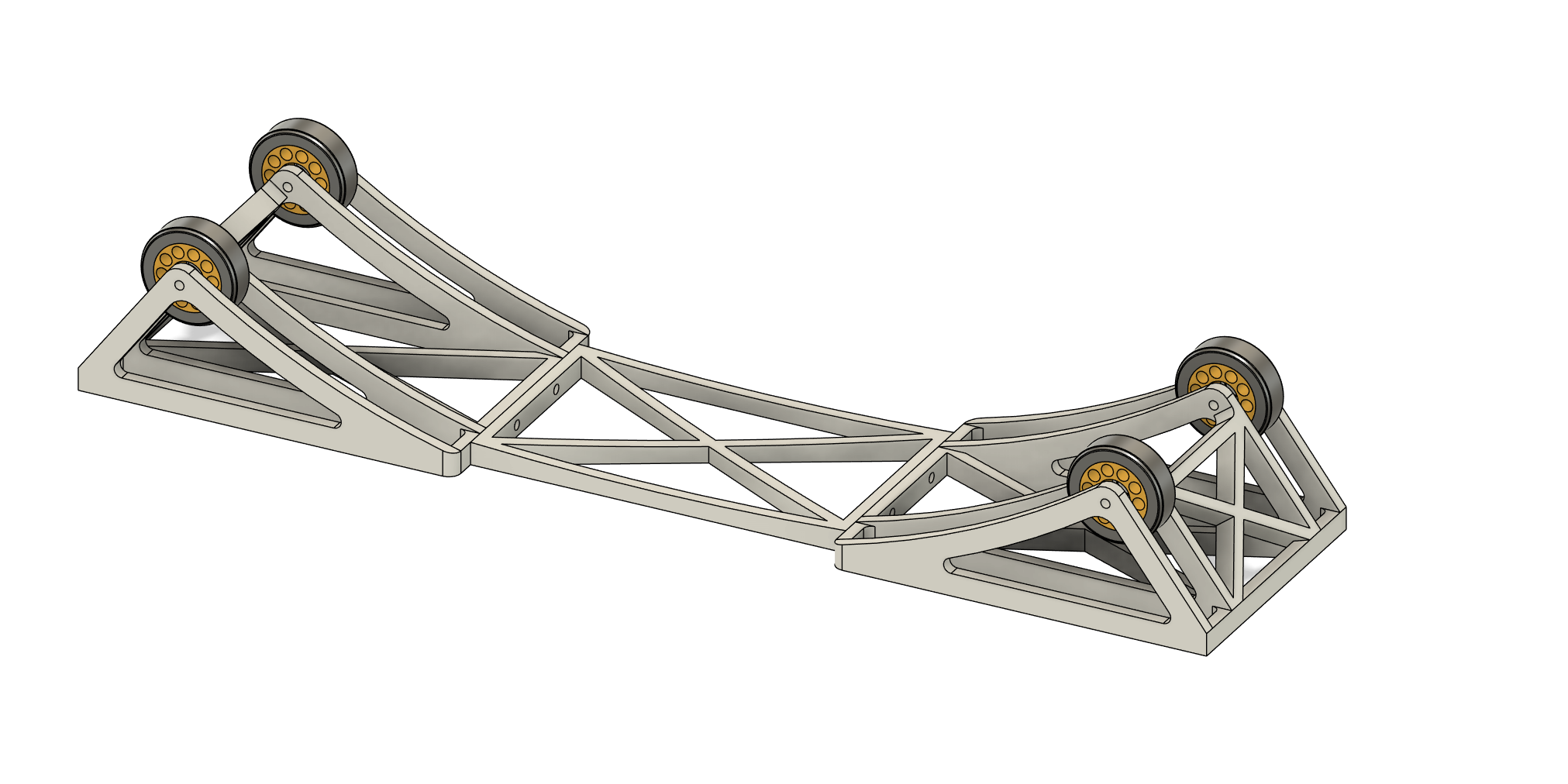

Lắp ráp khung đế

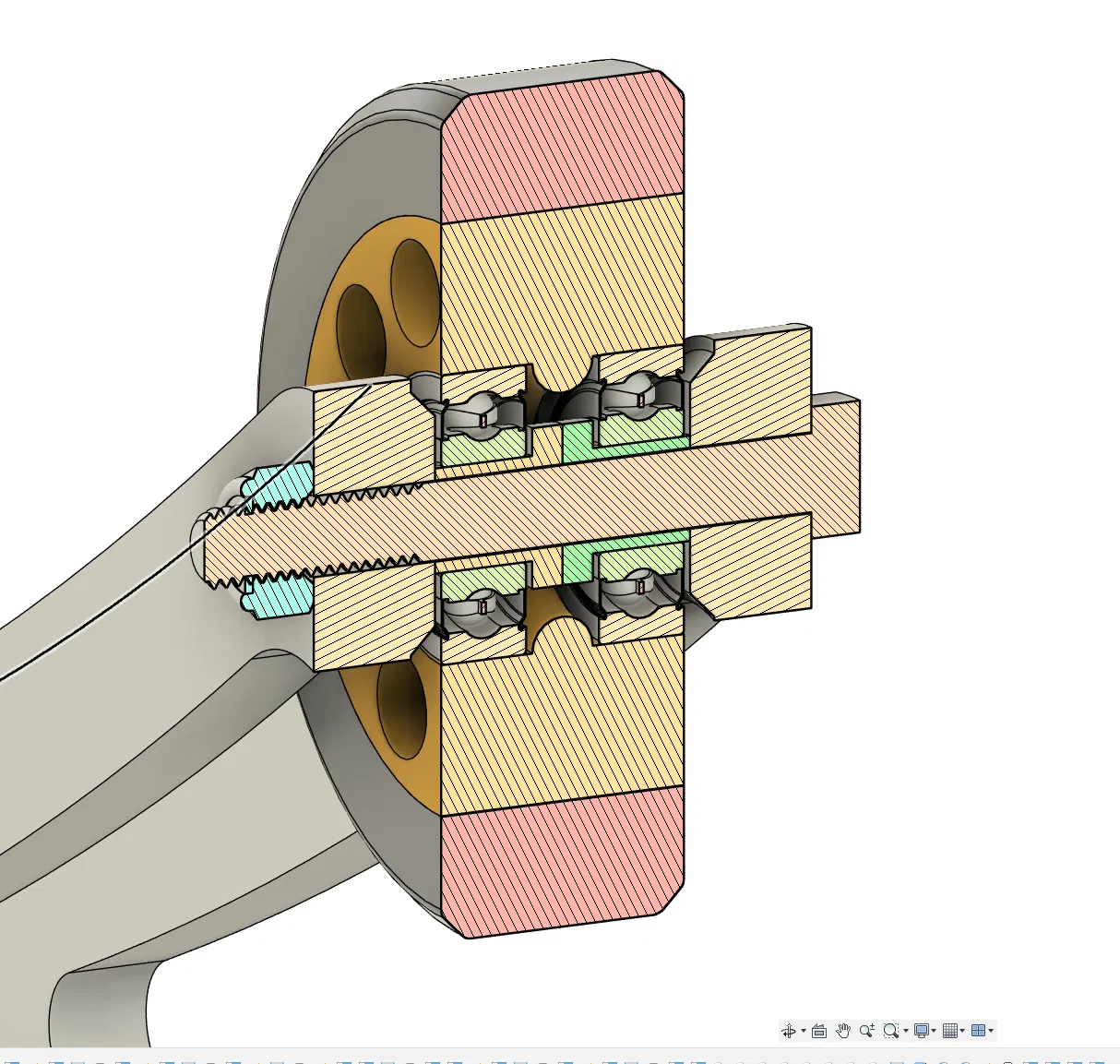

Lắp ráp bánh xe con lăn

CHÚ Ý!

Sử dụng có thể gây rủi ro! Bằng cách tải xuống và/hoặc tái tạo các tệp này, bạn đồng ý rằng người tạo gốc không chịu bất kỳ trách nhiệm nào đối với thương tích, tử vong hoặc thiệt hại đối với người, thú cưng hoặc tài sản do sử dụng các tệp này cho bất kỳ mục đích nào gây ra trực tiếp hoặc gián tiếp.
