Nâng cấp Dây đai Kép 9mm Trục Y cho Neptune 4/4pro

Dành cho ai?

Cái này dành cho mấy ông điên điên nghĩ một ngày nào đó con N4 có thể thành con LH-Stinger - thì không được đâu - nhưng mà mình cứ thử xem sao!

Mod này dành cho chủ sở hữu N4 hoặc 4Pro đang tìm kiếm sức mạnh tổng thể hơn cho trục Y, nghĩa là tăng khả năng tăng tốc đề xuất, tăng khả năng tăng tốc đỉnh, tăng độ căng dây đai, giảm rung động và có thể giảm VFA.

Nó làm gì?

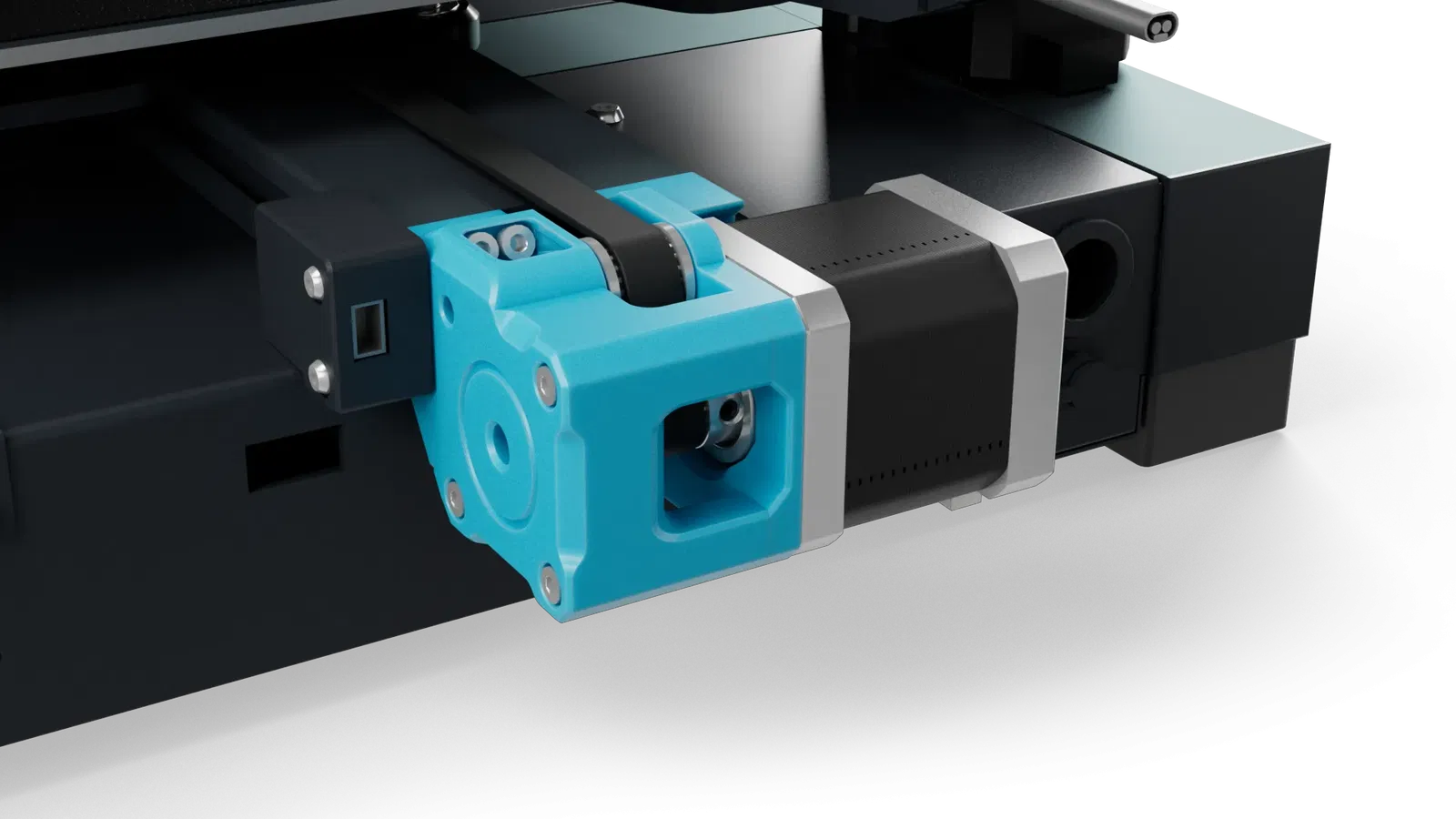

Mod này sẽ di chuyển động cơ xuống thấp hơn để có thể lắp động cơ dài hơn so với zin. Sử dụng Moons Motor sẽ cho phép sử dụng vòng bi để làm cho trục động cơ được "double shear" (kết nối kép). Điều này cho phép bạn có thể tăng độ căng dây đai mạnh hơn, từ đó cải thiện Input Shaping.

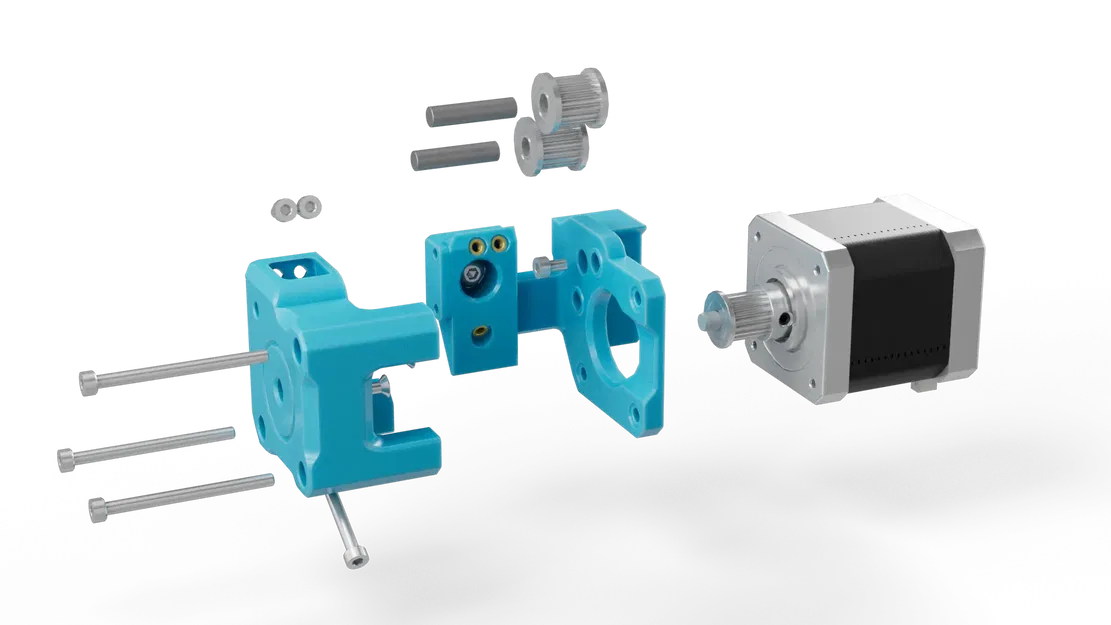

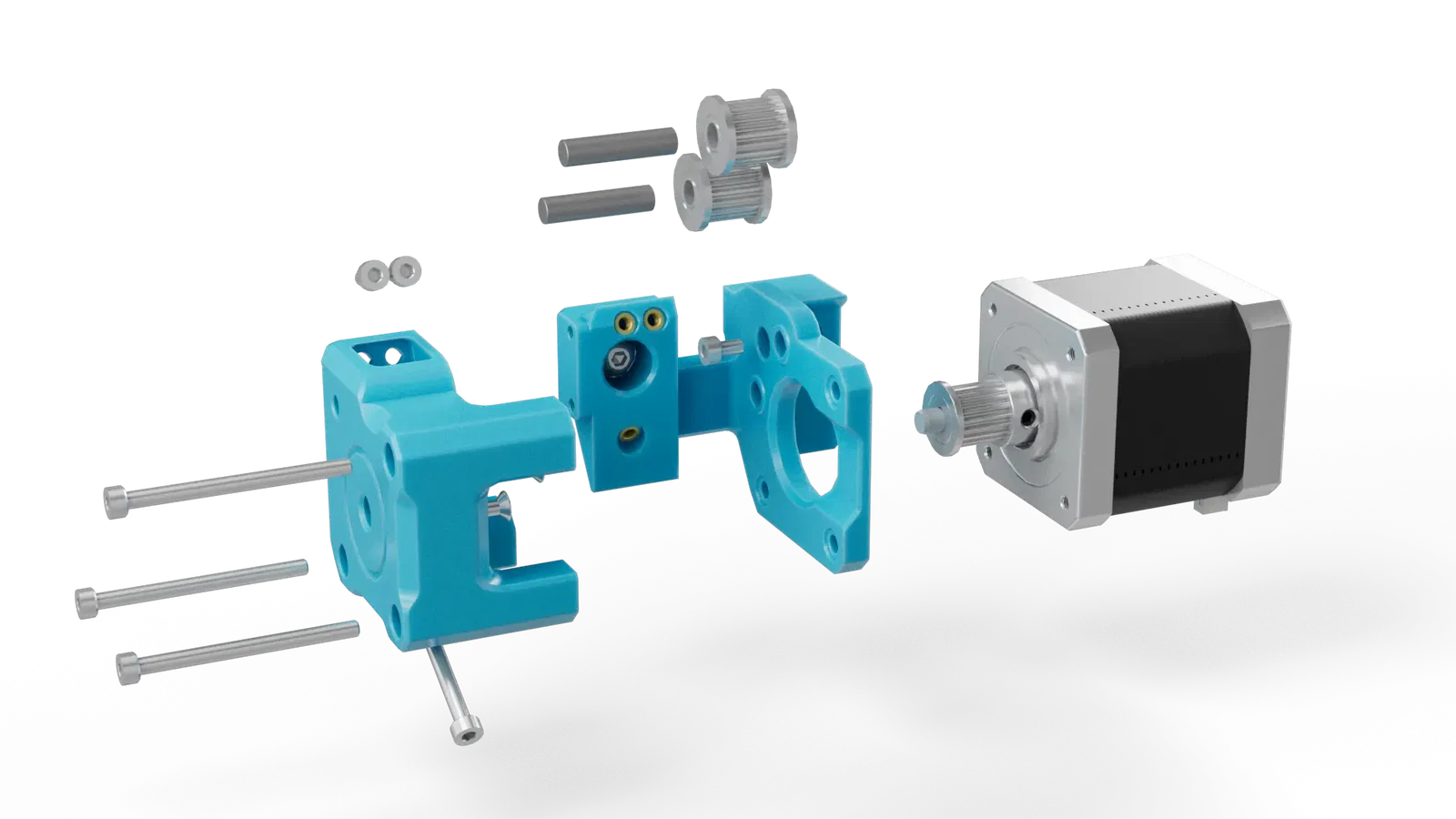

Cần mua gì (BOM)

• 1x Moons MS17HD6P420I-04
• 1x Dây đai Gates LL-2GT EPDM 9mm x 1m
• 4x Ốc lục giác chìm M3x40mm (shcs) hoặc ốc lục giác chìm đầu tròn M3x40mm (bhcs)
• 3x Ốc lục giác chìm M3x5mm (shcs) hoặc ốc lục giác chìm đầu tròn M3x5mm (bhcs)
• 1x Ốc lục giác chìm đầu tròn M3x25mm (bhcs)
• 2x Ốc lục giác chìm đầu tròn M3x6mm (fhcs)
• 4x Đai ốc chìm nhiệt M3x3(L)x4.2mm(OD)
• 3x Chốt định vị hình trụ M5x22mm Thép không gỉ 304
• 2x Puli không răng 9mm GT2 Runice/Mellow OD 15mm (không phải 16mm)
• 1x Puli có răng 9mm GT2 Runice/Mellow/Gates OD 15mm (không phải 16 hoặc 18mm)
• 1x Vòng bi F625 có bích ABEC7 hoặc ABEC9
• 2x Dây rút bản rộng 1.8 hoặc 2.5mm

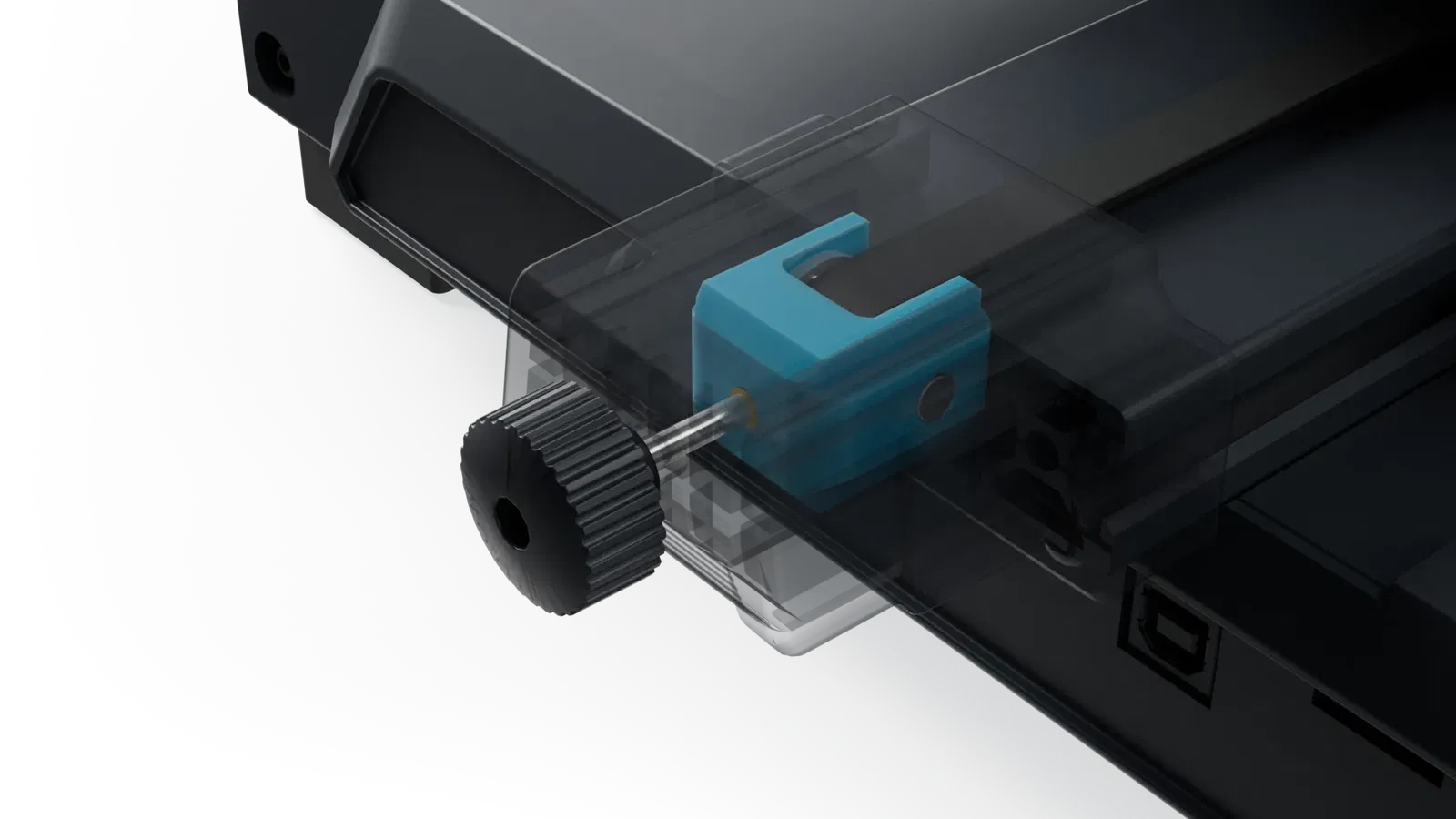

• 1x Đai ốc chìm nhiệt M4x6x10mm cho núm chỉnh mặt bàn cân nhỏ (nếu không, núm chỉnh mặt bàn phía sau bên trái sẽ va chạm với động cơ)

_Lưu ý: thay vì 2 puli có răng 9mm GT2 + 1 puli không răng 9mm GT2, bạn cũng có thể đặt 3 puli không răng 9mm GT2.

Khuyến nghị in

• ASA/ABS-cf/gf tốt, PETg-cf/gf ổn
• Chiều cao lớp/chiều rộng: 0.2/0.4
• Tường: 6
• Lớp trên cùng: 6
• Lớp dưới cùng: 4
• Ruột: 10%
• Không cần support, riêng PartA khuyên dùng support từ bàn in
• Không cần brim

Nhật ký phiên bản

v79 - Tối ưu hóa thiết kế ren ốc trong nhựa, tối ưu hóa nhỏ v78 - Tăng vành kẹp đai v76 - Cập nhật PartA để giải quyết vấn đề trục động cơ bị lệch khỏi vòng bi v71 - Cập nhật PartA giải quyết vấn đề khe hở và tăng cường độ bền v70 - Cập nhật Part A & B, thêm tab căn chỉnh, gia cố lỗ ốc phía trên v68 - Cập nhật PartA, PartB giải quyết vấn đề khe hở, cập nhật tài liệu v64c - Cập nhật tài liệu v64b - Cập nhật tài liệu, thêm núm chỉnh mặt bàn là vật phẩm bắt buộc v64 - Phiên bản phát hành
