Giá đỡ J-Channel RGB Pixel và Hướng dẫn Khoan cho Đèn LED Vĩnh C...

3D in ấn kẹp để gắn các Pixel WS2811 trong J-Channel vào soffit cho ánh sáng LED vĩnh viễn.

In ấn:

Kẹp: PETG hoặc ASA - .3mm ở 20% độ đầy

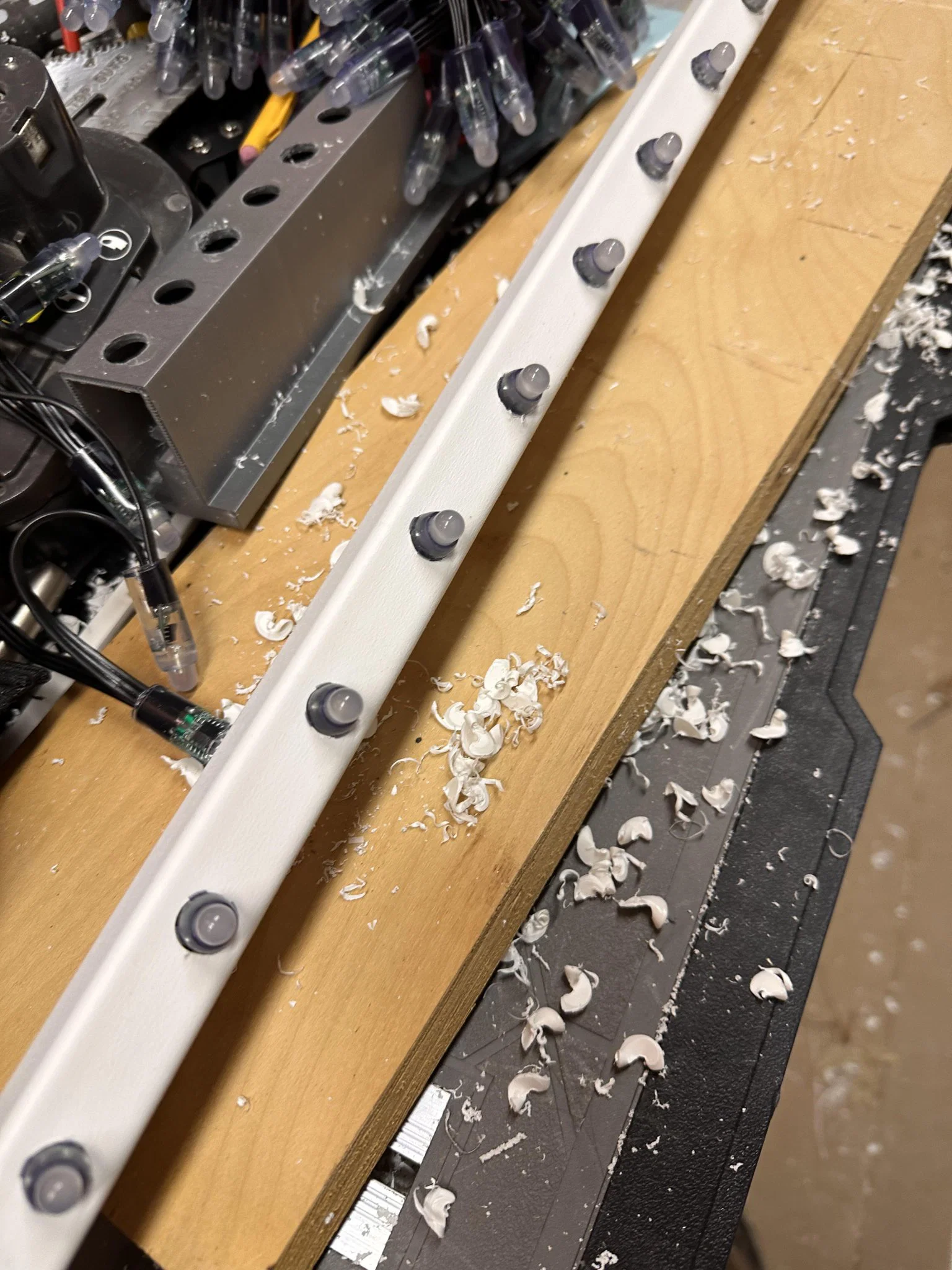

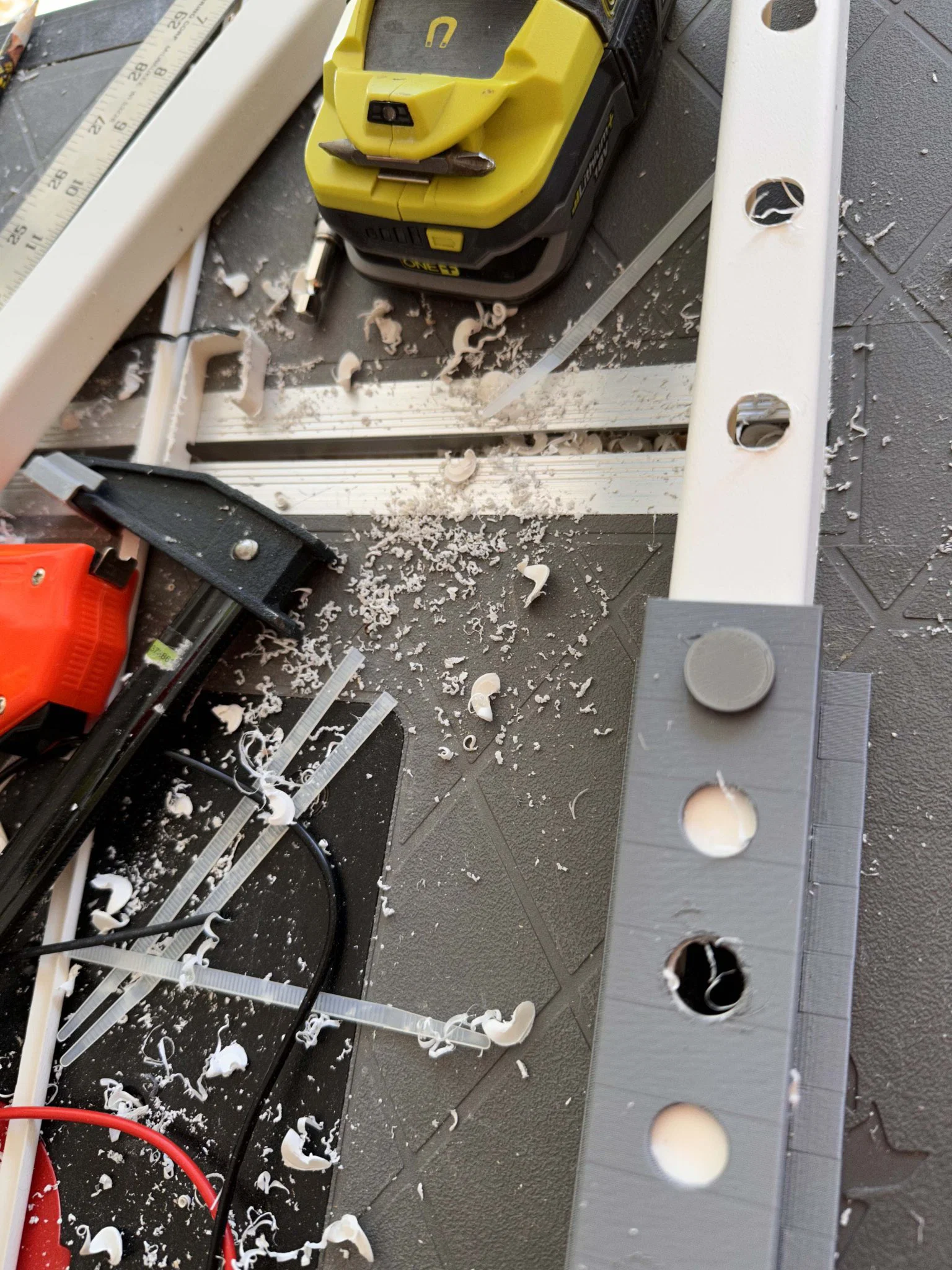

Hướng dẫn khoan: PLA - .3mm 20% độ đầy đứng thẳng (sẽ vừa với máy in kích thước Prusa MK3s)

Sử dụng kẹp:

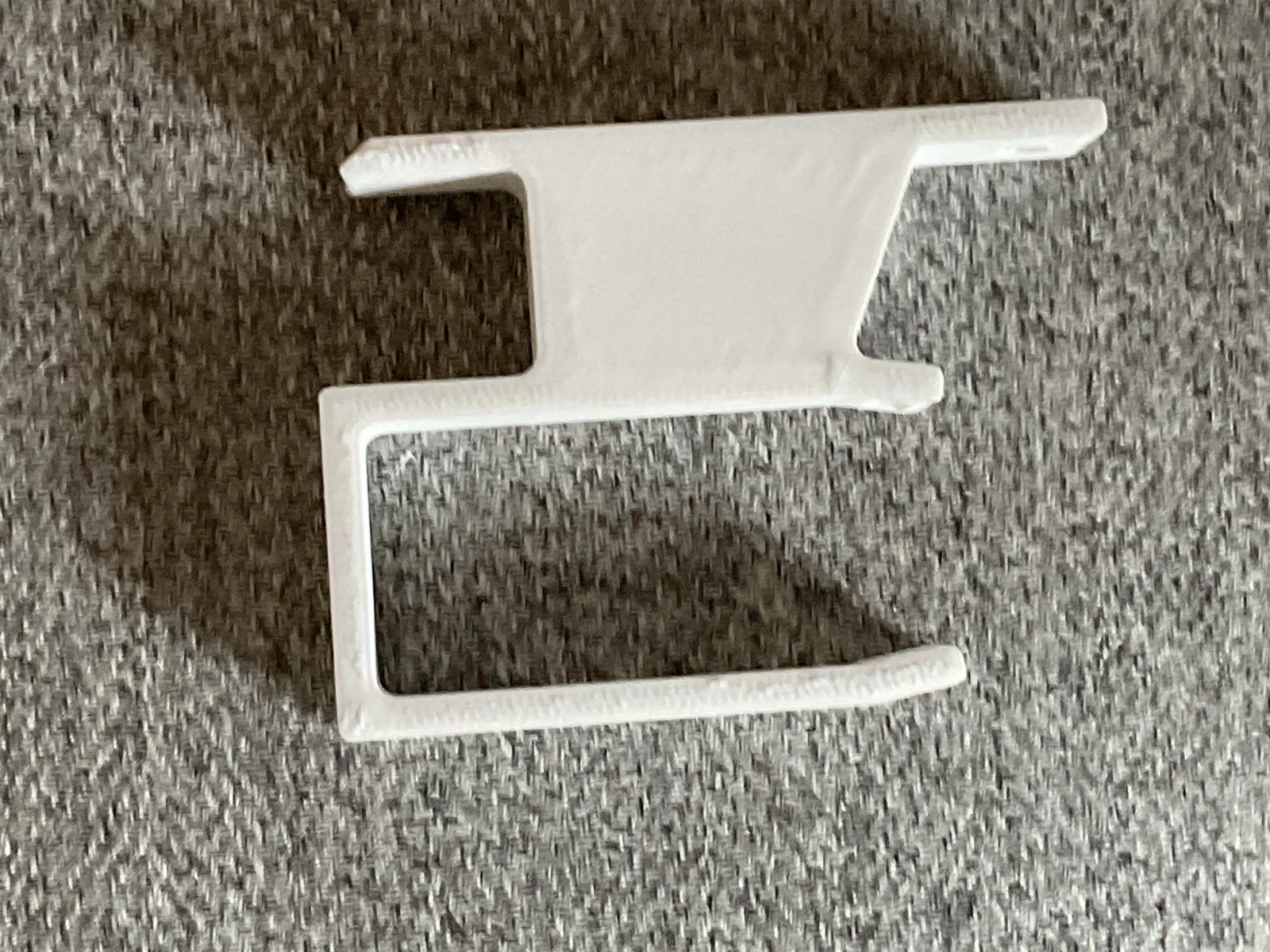

Đối với tôi, kẹp 7mm là kẹp chính mà tôi đã sử dụng để đi qua mặt trước của ngôi nhà. Nơi mà các chiều cao khác xuất hiện là nếu máng nước của bạn hạ xuống một bên, bạn có thể sử dụng các kẹp có chiều cao khác nhau để hạ J-Channel xuống để đèn có thể nhìn thấy.

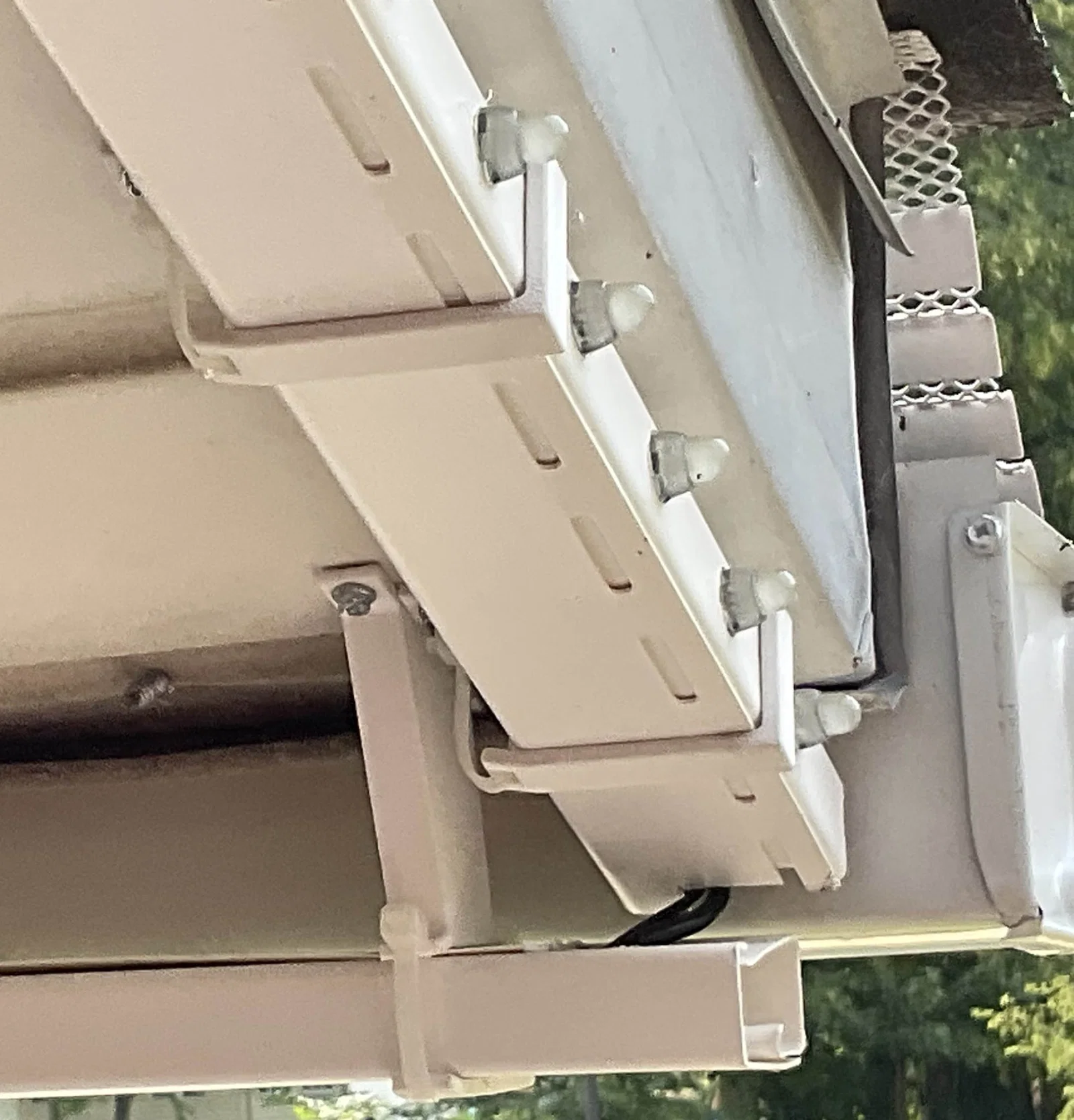

Để gắn, hãy trượt tab phía trước vào giữa soffit và mép mà nó resting trên đó, sau đó sử dụng một số vít nhỏ cho máng nước (có thể tìm thấy chúng ở nơi bạn tìm máng nước tại HomeDepot hoặc Lowes) để vặn phần sau vào.

Kẹp định vị là một công cụ tôi đã tạo ra để dễ dàng đặt các kẹp cách nhau 12 inch (từ vít đến vít). bạn điều chỉnh khoảng cách của kẹp đầu tiên sao cho nó ở giữa giữa pixel đầu tiên và thứ hai của bạn trong J-channel khi bạn đã xác định điểm bắt đầu của mình.

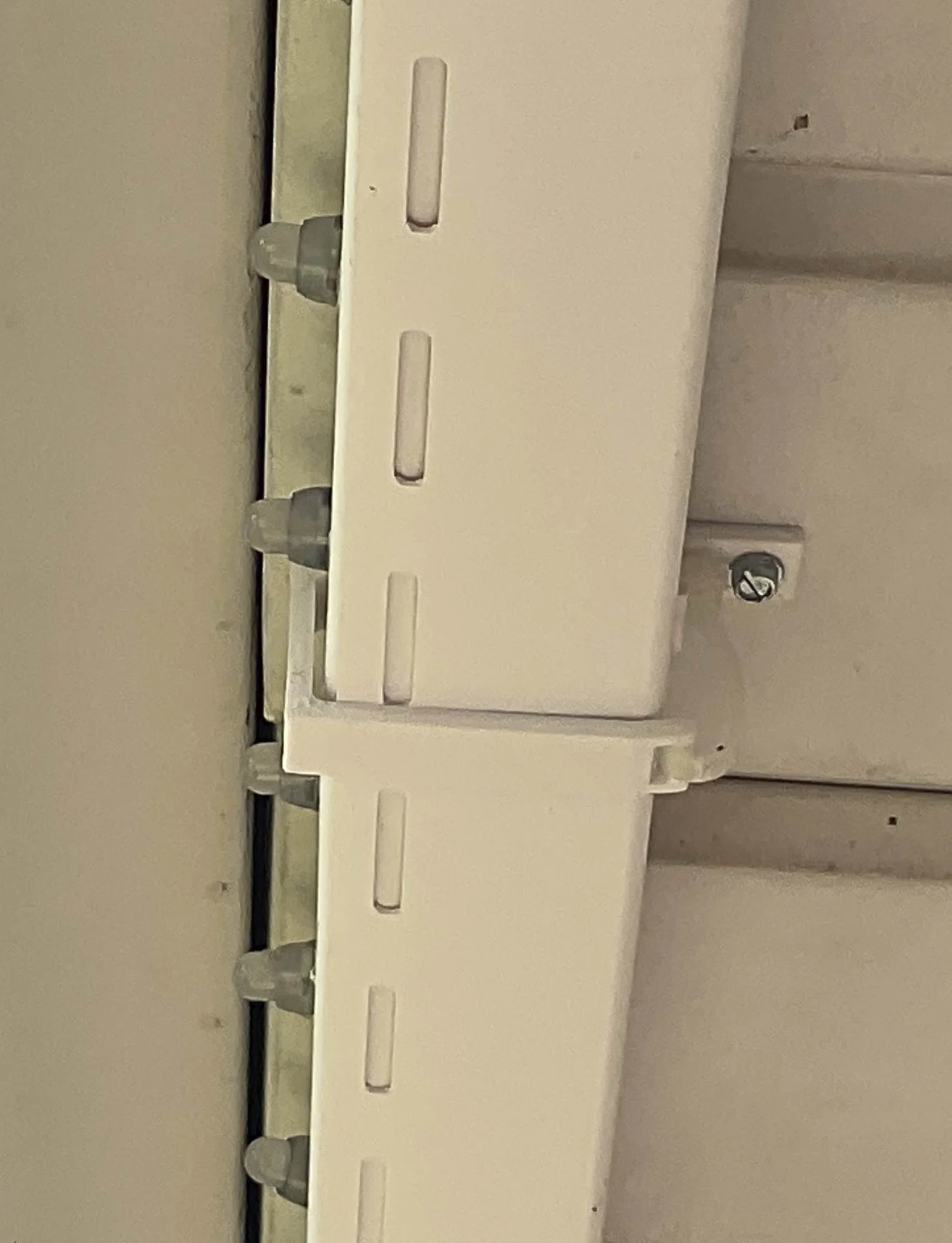

Kẹp nối 7mm rộng gấp đôi để hỗ trợ nơi các J-Channels gặp nhau trên các đoạn dài.

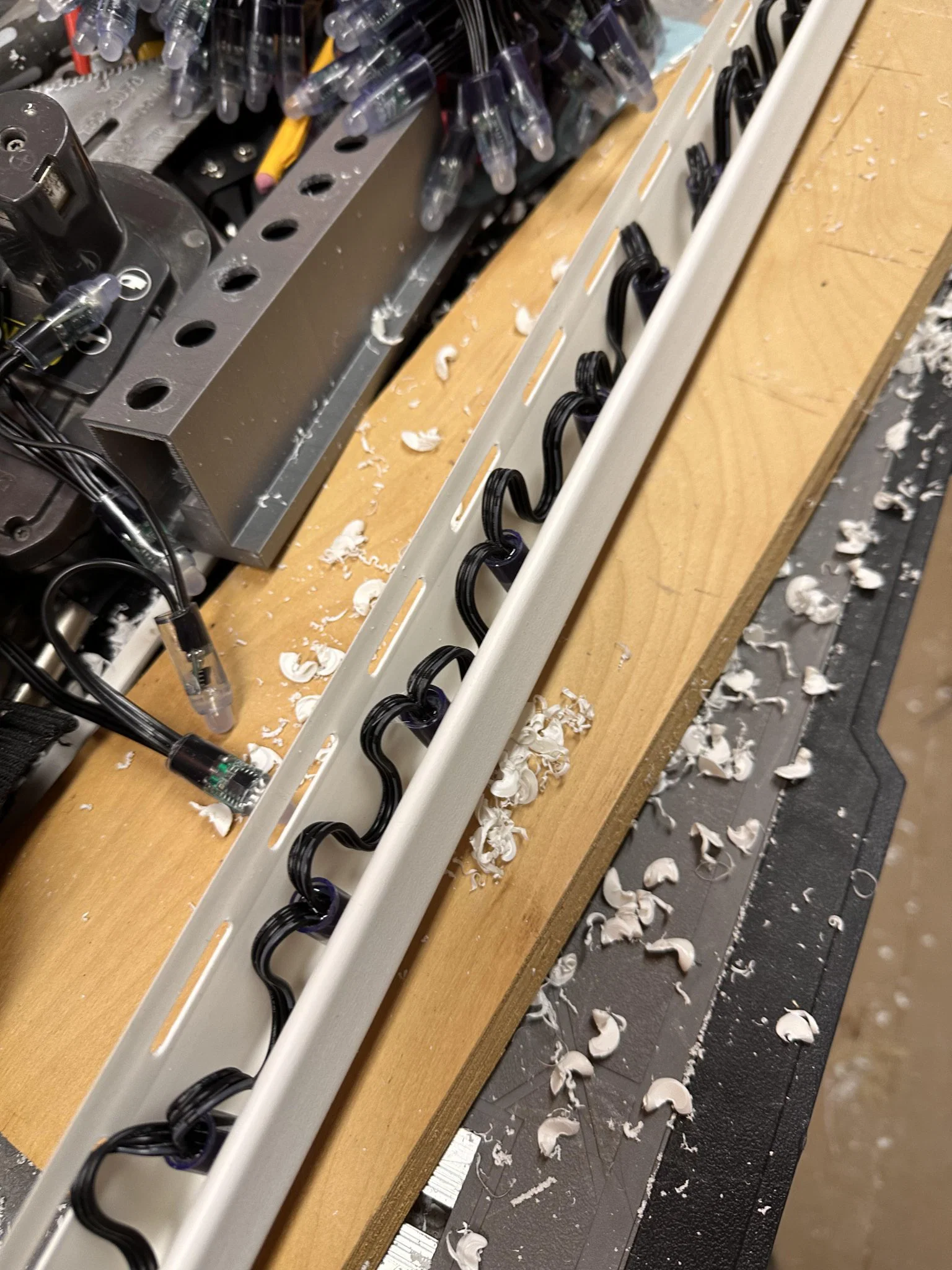

Tôi đã đặt một J-channel khác với cạnh nhỏ bị cắt bỏ ở phía sau để gói tất cả các dây điện lại để có vẻ ngoài gọn gàng hơn.

Khi bạn đã có tất cả các Kẹp cho một phần, bạn có thể trượt các J-channels vào các kẹp và đẩy một dây zip vào hai khe sau để giữ chúng ở vị trí, sau đó quay lại và cố định chúng và cắt đuôi đi. Hãy cẩn thận đừng siết chặt dây zip quá nhiều hoặc nó sẽ làm gãy kẹp. Cũng hãy chắc chắn rằng bạn đang sử dụng dây zip ổn định UV.
