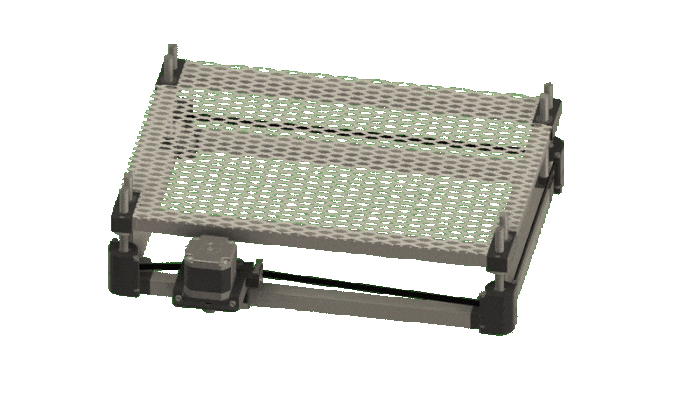

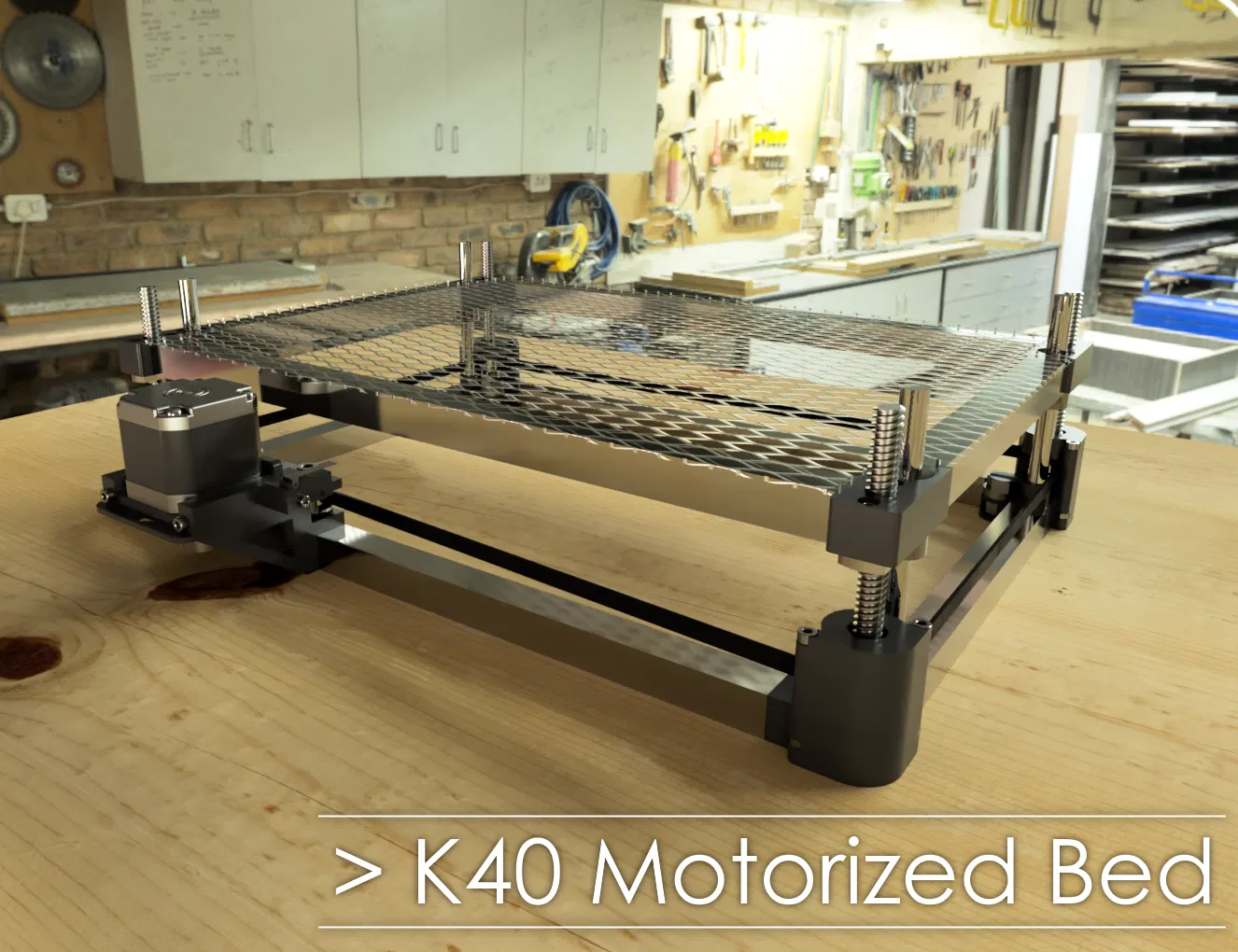

Bàn Máy Motor K40

NHẬT KÝ CẬP NHẬT:

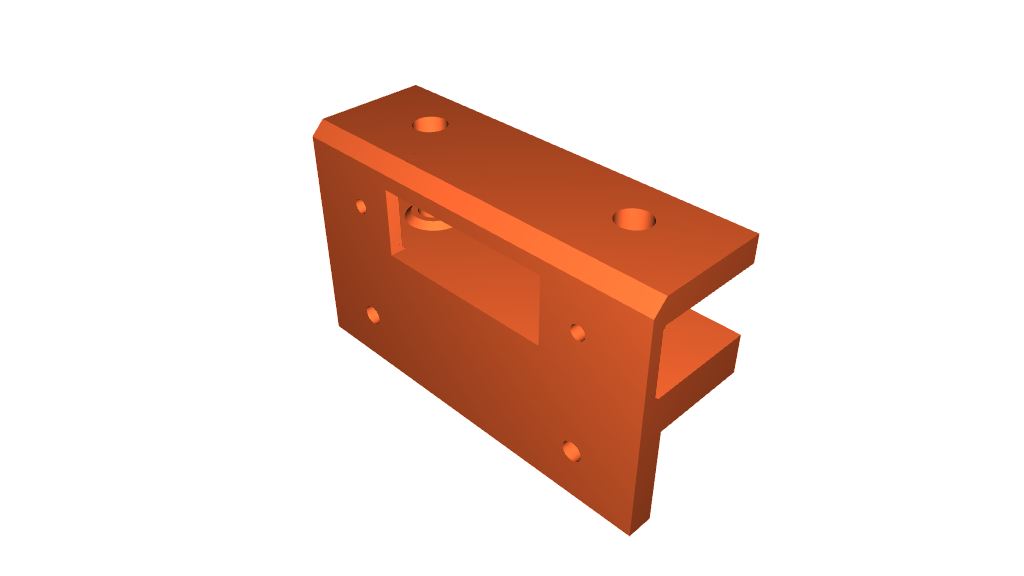

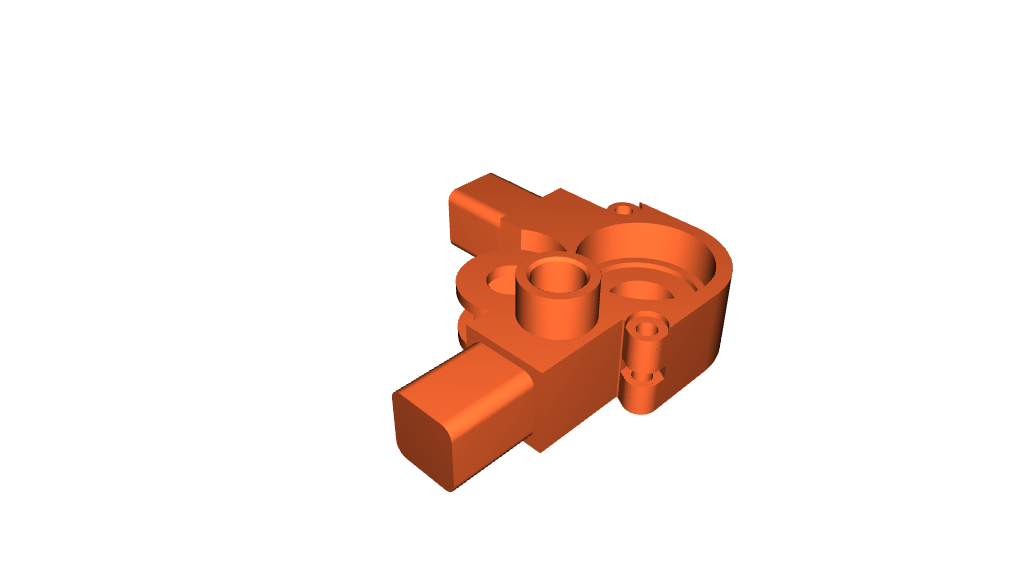

• 13-10-2023: Cải tiến bộ phận “Stepper Support - Support” để chống xoay đai ốc
• 14-10-2023: Giảm dấu chân tổng thể và sửa chữa nhiều vấn đề với bộ đỡ trục bước

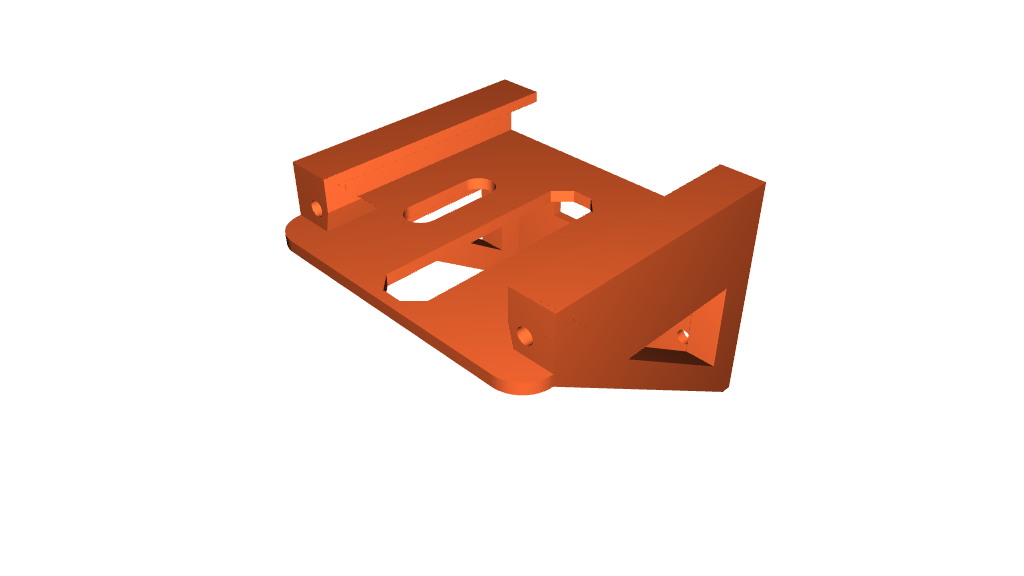

• 09-01-2024: Thêm một số lỗ vào bộ phận “Stepper Support - Tensioner” để việc lắp ráp/tháo rời dễ dàng hơn + một biến thể mới có thể giữ công tắc hành trình dạng đòn bẩy dài

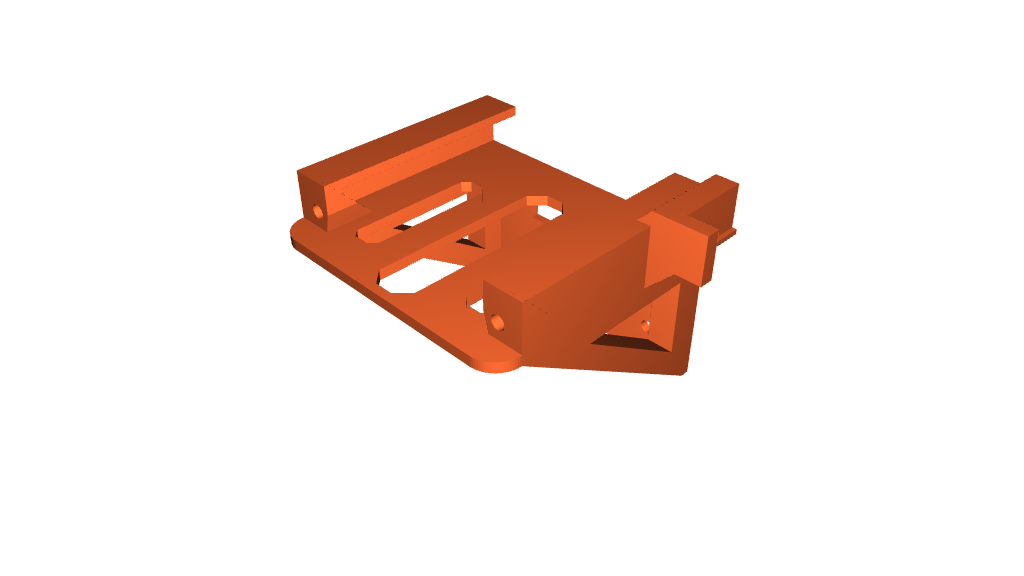

• 17-01-2024: Cập nhật bộ phận “Stepper Support - Tensioner - with microswitch support” để vị trí công tắc hành trình cao hơn một chút
• 08-02-2024: Đã thêm các tệp STEP

Tôi đã sử dụng một thời gian cái bàn máy chạy bằng động cơ rất tốt của Jean-Philippe Civade nhưng nghĩ rằng có vài thứ có thể cải thiện:

• việc sử dụng các thanh ren M5 mỏng làm cho toàn bộ bộ phận hơi yếu và dễ bị kẹt nếu chúng không hoàn toàn thẳng (điều này rất khó tìm nguồn...). Ngoài ra tôi thấy bước ren hơi thấp.
• có thể hơi lung lay do vị trí của puli ở mỗi góc và cách các thanh ren bị dây đai cố định
• bộ đỡ trục bước có vẻ hơi yếu
• không có cách tích hợp sẵn để bù cho sàn K40 không bằng phẳng

Tôi quyết định xem xét các bàn máy chạy bằng động cơ khác nhưng chúng hoặc có điểm yếu khác (ví dụ: dây đai đi vào vùng nguy hiểm) hoặc yêu cầu nhiều bộ phận mà tôi không có sẵn.

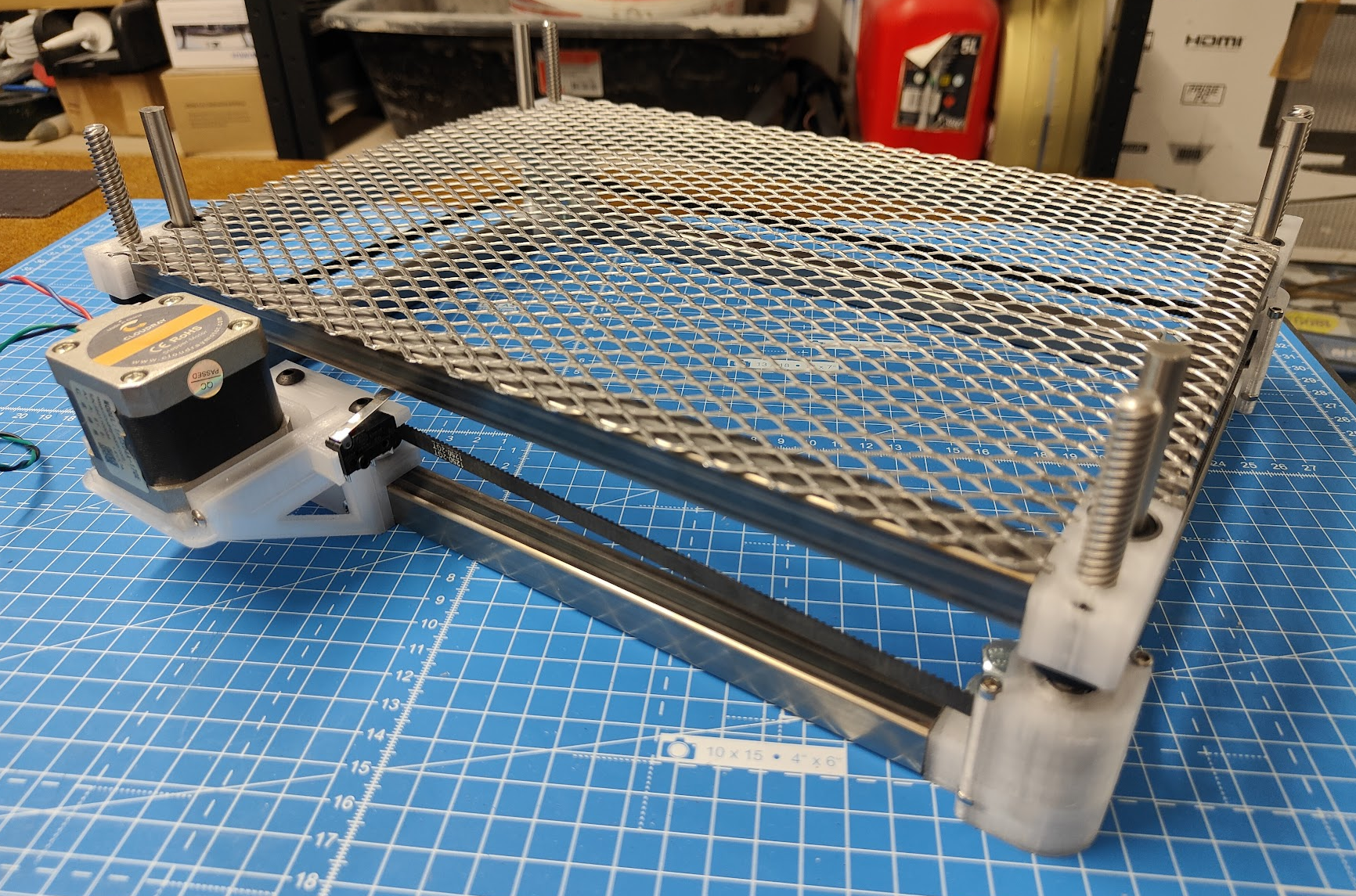

Vì vậy… tôi bắt đầu làm một cái mới phù hợp với nhu cầu của mình.

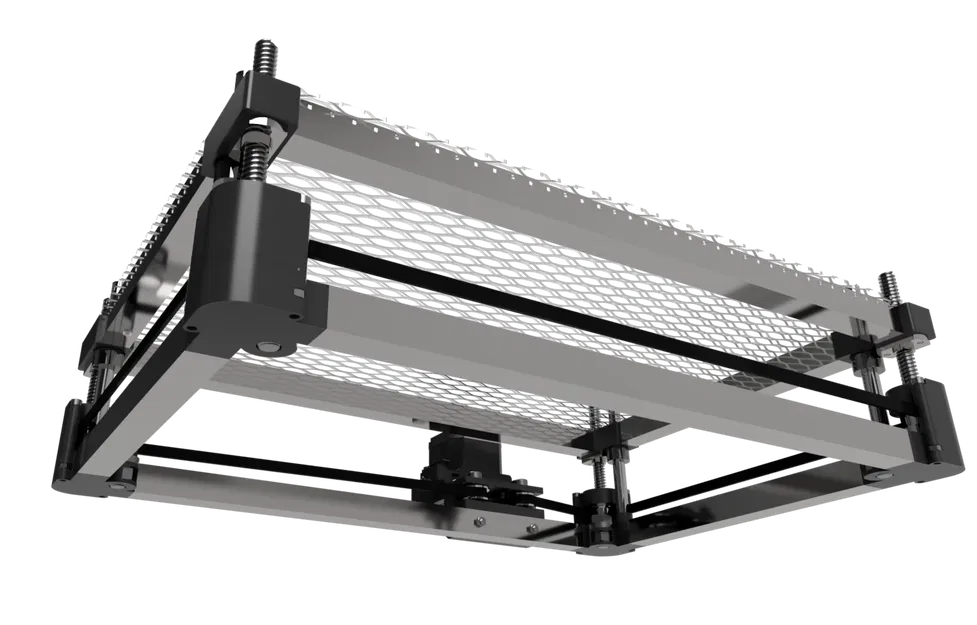

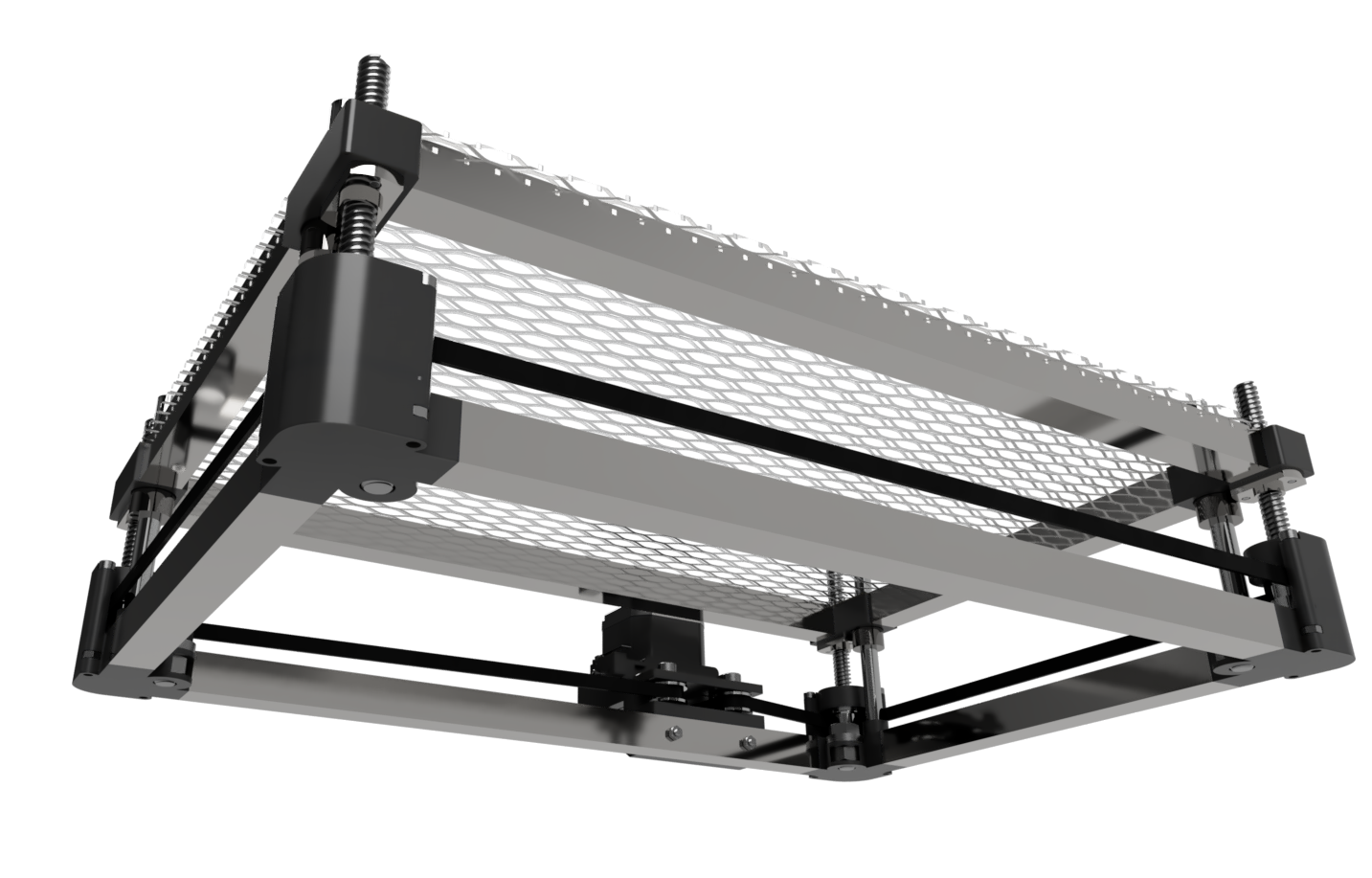

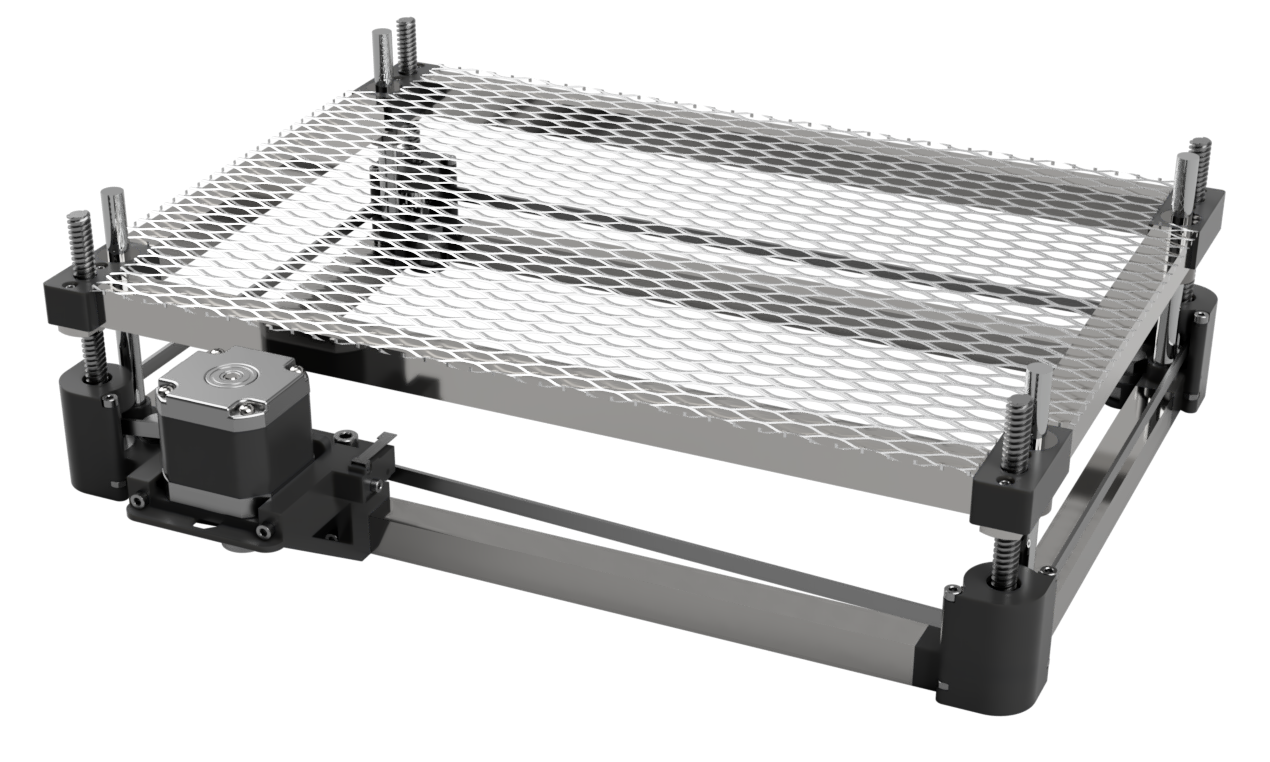

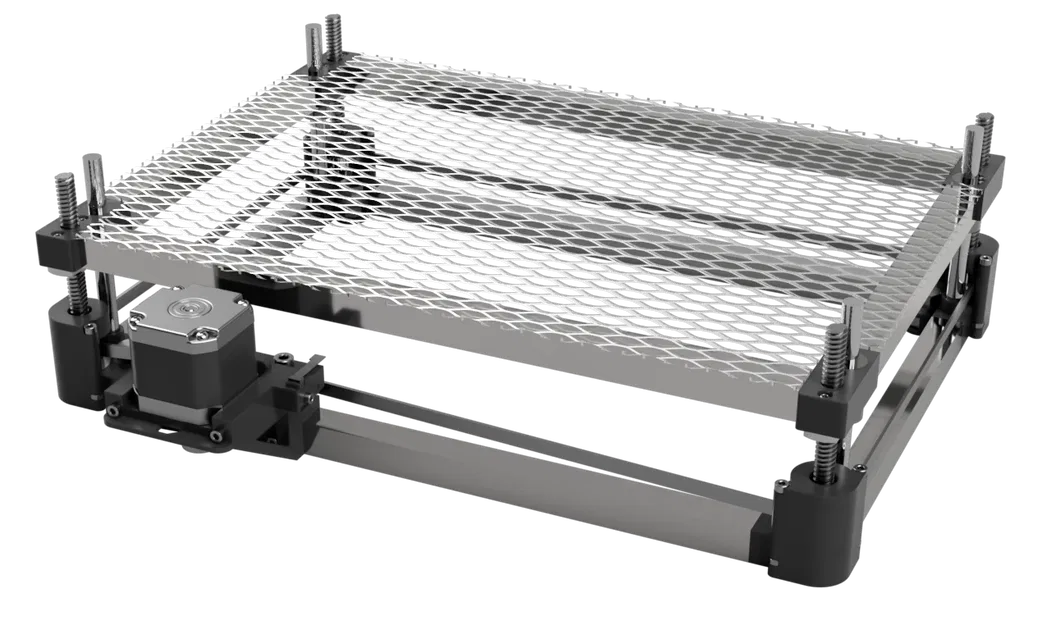

Nó được làm từ:

• 4x thanh trơn dài 100mm để đảm bảo bàn máy di chuyển thẳng lên mà không bị lung lay
• 4x vít me T8 dài 100mm vì việc tìm nguồn hàng thẳng dễ dàng/rẻ
• 8x vòng bi 608 để cố định vít me với ma sát gần như bằng không
• 4x vòng bi chặn F4-10M tùy chọn
• 4x vòng bi tuyến tính LM8UU cho các thanh trơn
• 1x dây đai GT2 6mm (từ 1240 đến 1310mm. Trong trường hợp của tôi, dây 1240mm là hoàn hảo nhưng điều này còn tùy thuộc vào kích thước bàn máy cuối cùng và không gian có sẵn phía sau nó, tôi khuyên bạn nên mua loại hở và tự đóng lại bằng thứ gì đó như https://www.f3d.vn/3d-model/160991-khuon-dan-day-dai-gt2-tu-lam-day-dai-vong-kin)
• 4x puli GT2 lỗ 8mm / rộng 6mm cho vít me
• 1x trục bước NEMA 17
• 1x puli GT2 lỗ 5mm / rộng 6mm cho trục bước
• 2x puli không răng lỗ 5mm / rộng 6mm
• một ít ống thép vuông 15x15mm / dày 1.5mm (2x310mm + 2x280mm + 4x165mm, nhưng tôi khuyên bạn nên đo không gian có sẵn trước khi lắp ráp toàn bộ, tùy thuộc vào K40 của bạn, bạn có thể phải giảm trục Y một chút - đừng quên tính cả không gian cần thiết cho trục bước). Bạn có thể sử dụng dụng cụ gá sau đây nếu bạn định cắt bằng cưa sắt: /3d-model/44447-kep-cat-ong-vuong-15mm-cho-may-cua-tay
• Một tấm lưới thép mở rộng (~360x260mm)
• 4x vít lục giác M8, vòng đệm và đai ốc đóng vai trò là chân điều chỉnh (hoặc mỏ neo nếu bạn muốn)

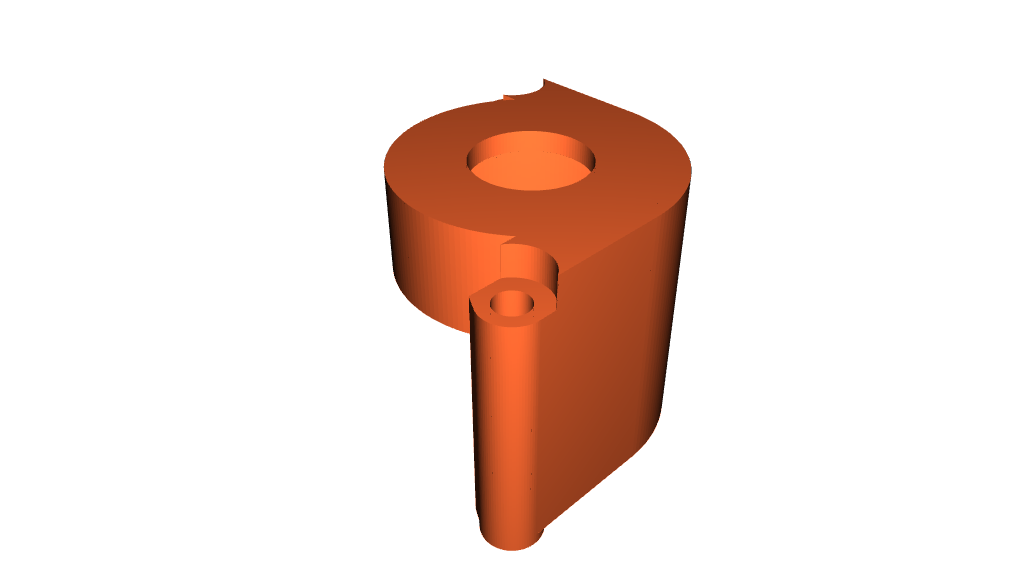

• 8x vít đầu tròn M3x16 cho đai ốc vít me
• 8x vít đầu chìm lục giác M3x35 + đai ốc để lắp ráp các góc dưới
• 4x vít đầu tròn M3x5 để giữ trục bước NEMA 17
• 2x vít M3x50 + đai ốc cho bộ căng (bạn có thể sử dụng vít ngắn hơn tùy thuộc vào mức độ bạn cần siết chặt dây đai)
• 2x vít M3x25 + đai ốc để gắn bộ đỡ trục bước vào ống vuông
• 2x vít M2x6 + đai ốc để gắn bộ căng vào bộ đỡ puli
