Cửa quạt Prusa MK4 đã chỉnh sửa - vuông góc với trục X

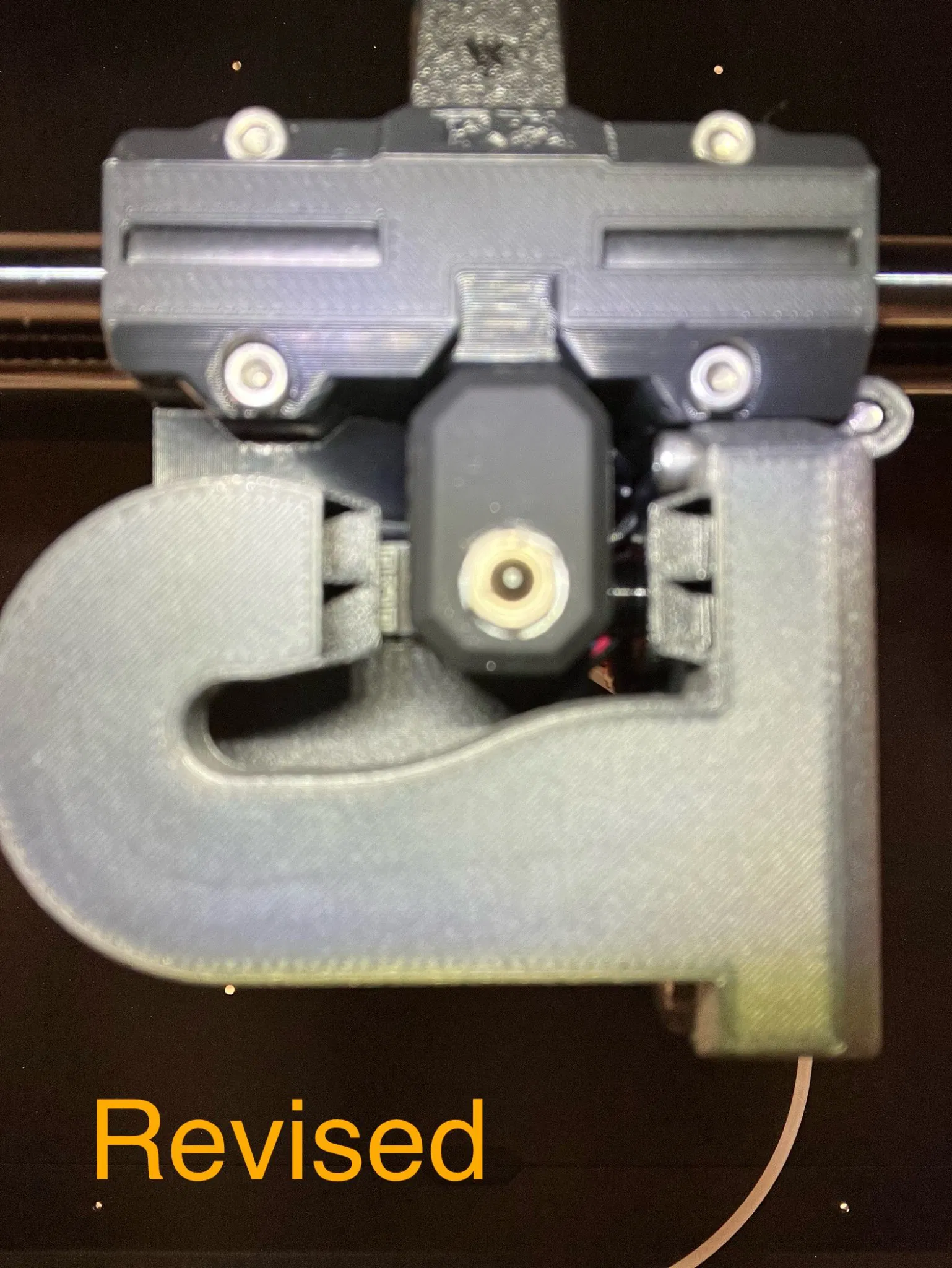

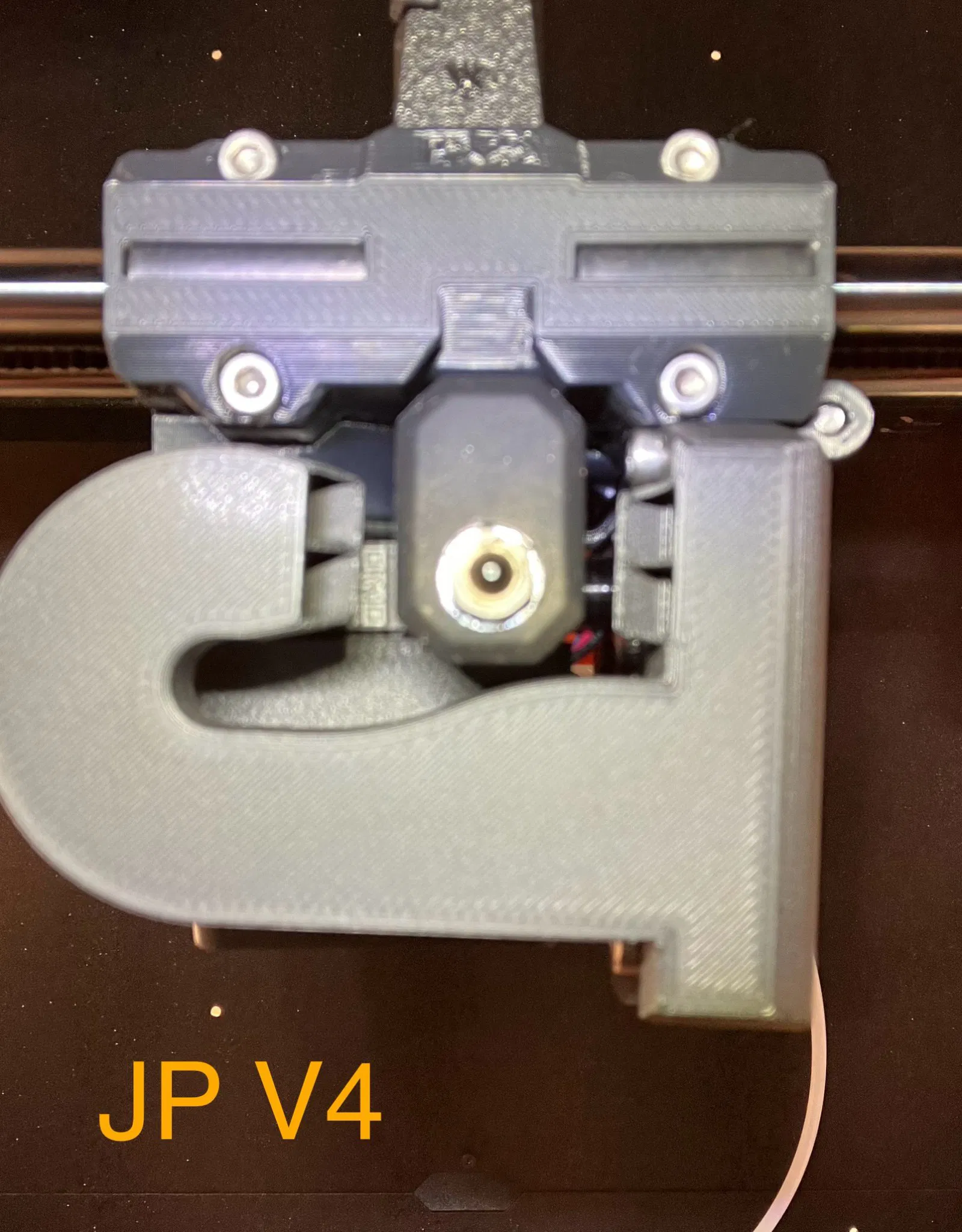

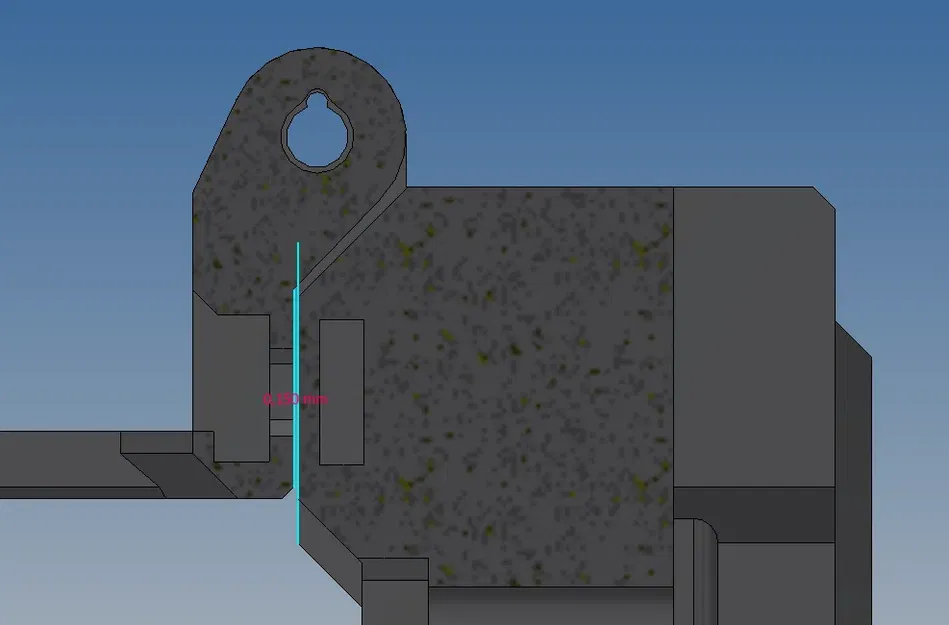

Sự sửa đổi này dựa trên thiết kế V4 của Juan Puchol, nơi anh ấy đã sửa chữa vấn đề lớn đầu tiên của cửa quạt, sau khi tôi chỉ ra cho anh ấy trên FB, đó là độ lỏng không cần thiết trong bản lề đã được giải quyết nhanh chóng bằng cách giảm đường kính của lỗ bản lề xuống chính xác 3mm. Vấn đề lớn thứ hai là độ lệch góc. Tôi đã nhận thức được điều này sau khi lắp đặt cửa quạt mới, nhưng nó không làm phiền tôi quá nhiều cho đến gần đây khi tôi thử nghiệm một thiết kế ống dẫn quạt mới của KyleTW. Tôi đã chụp một bức ảnh từ bên dưới để kiểm tra vị trí của vòi giữa các lỗ thoát và khá sốc khi thấy ống dẫn quạt thực sự bị nghiêng như thế nào (nó không rõ ràng như ống dẫn quạt của Juan mà tôi đã sử dụng trước đó). Tôi sau đó đã kiểm tra các tệp thiết kế được cung cấp bởi Prusa và phát hiện rằng, theo thiết kế, thực sự có một khoảng trống 0,15mm giữa cửa quạt ở vị trí đóng và x-carriage gây ra độ nghiêng (độ nghiêng thực sự không quan trọng với ống dẫn quạt mặc định của Prusa nhưng sẽ quan trọng với các thiết kế ống dẫn quạt muốn hướng luồng không khí theo một hướng nhất định một cách chính xác hơn). Sự sửa đổi này giờ đây sẽ cuối cùng khắc phục tất cả các vấn đề với cửa quạt gốc (và bất kỳ bản remix nào dựa trên nó), loại bỏ sự phỏng đoán về vị trí của vòi so với bề mặt lắp đặt của ống dẫn quạt và cân bằng kích thước này cho tất cả các MK4. Vì vậy, đối với bất kỳ ai tạo ra một ống dẫn quạt mới, không còn cần phiên bản rộng hơn hoặc lệch nữa, vì tất cả sẽ đều bằng nhau khi kết hợp với cửa quạt đã được sửa đổi này. Tôi đã làm hai phiên bản, một phiên bản với +0,1mm và một phiên bản thứ hai với +0,15mm được thêm vào khu vực cần thiết, hãy thử xem phiên bản nào hoạt động tốt nhất cho bạn. Cả hai phiên bản đều được đóng dấu với 10/15 tương ứng để dễ dàng phân biệt chúng. Đối với tôi, phiên bản +0,15mm hoạt động tốt với x-carriage PETG tiêu chuẩn đi kèm với bộ MK4, nhưng với phiên bản in lại tôi đã làm bằng Prusament PC Blend, tôi đang sử dụng phiên bản +0,1mm bây giờ (thực sự cả hai phiên bản đều rất gần nhau và bạn hầu như không thấy sự khác biệt). Cũng nếu ai đó quan tâm đến ống dẫn quạt mà tôi đang sử dụng trong các bức ảnh, (nó hoạt động tuyệt vời) chi tiết có thể được tìm thấy ở đây:

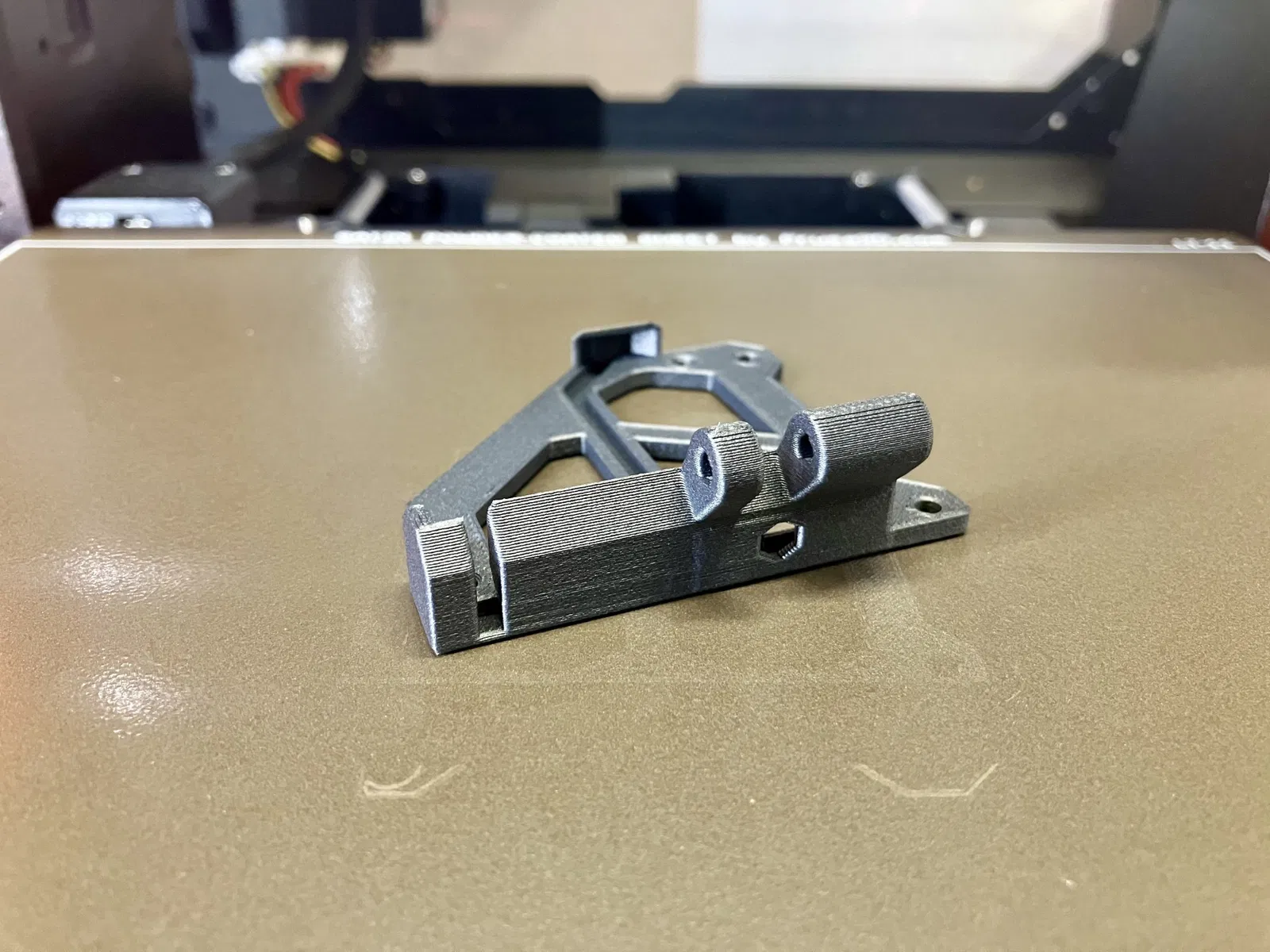

In bằng Prusament PCCF

cài đặt chất lượng mặc định 0,2mm
