Giá đỡ cho bánh xe nước và chai treo

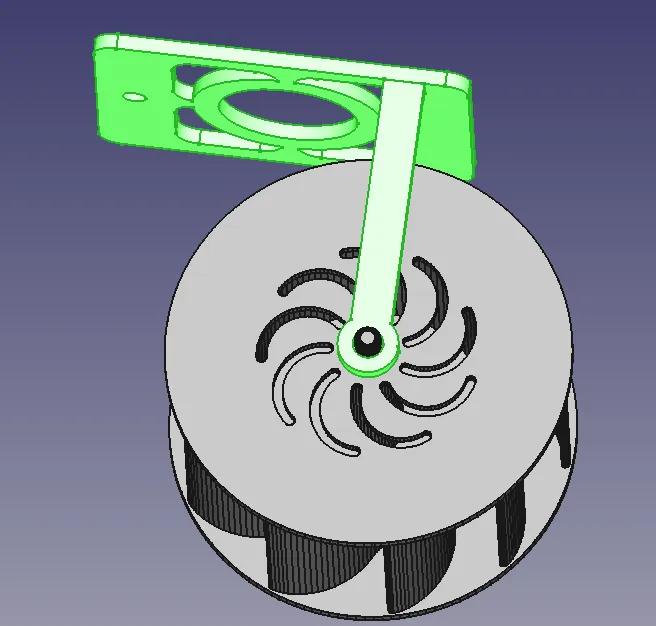

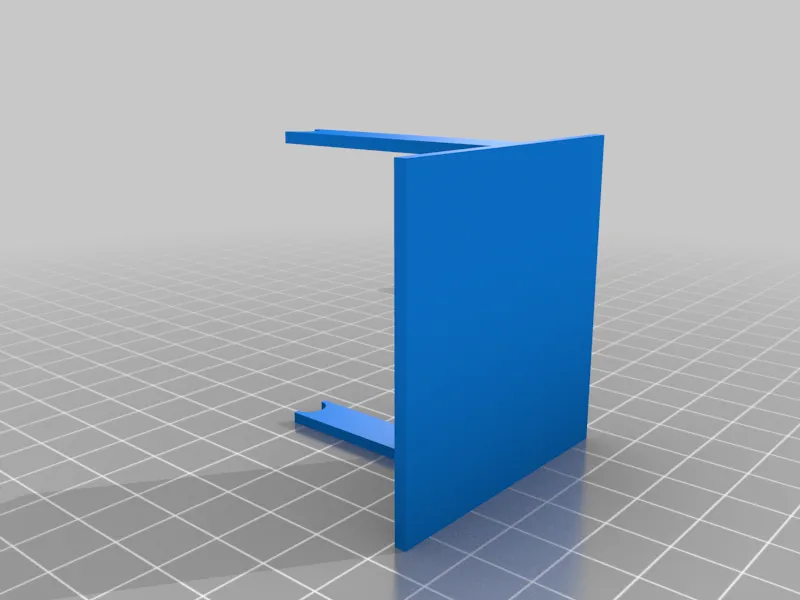

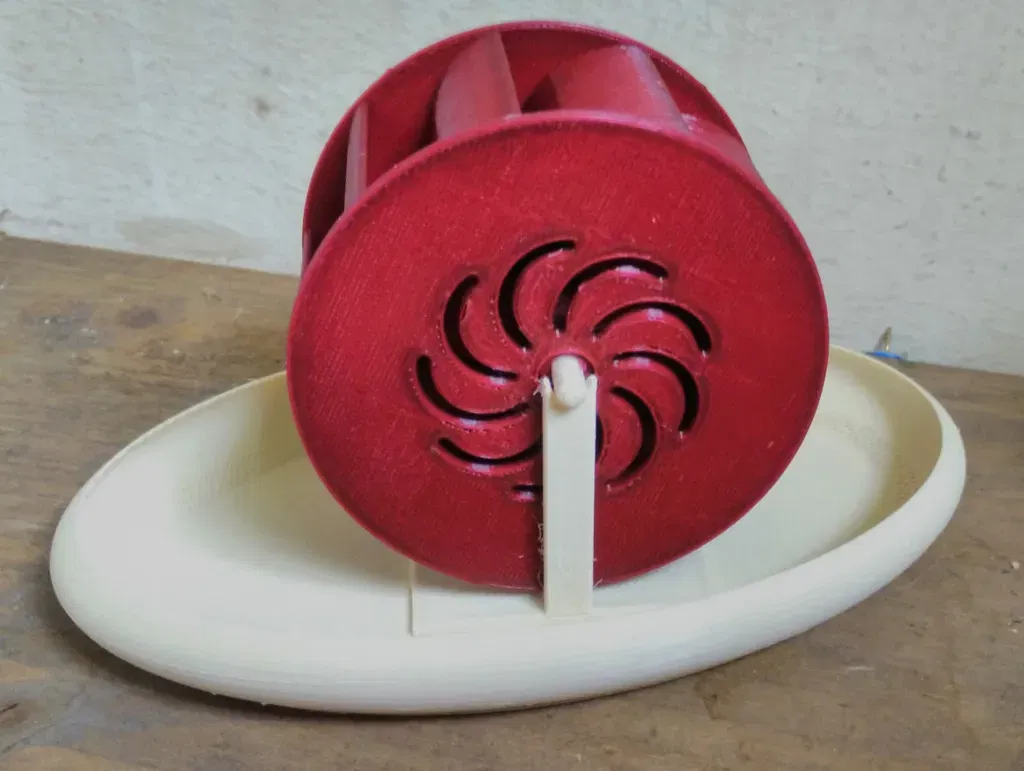

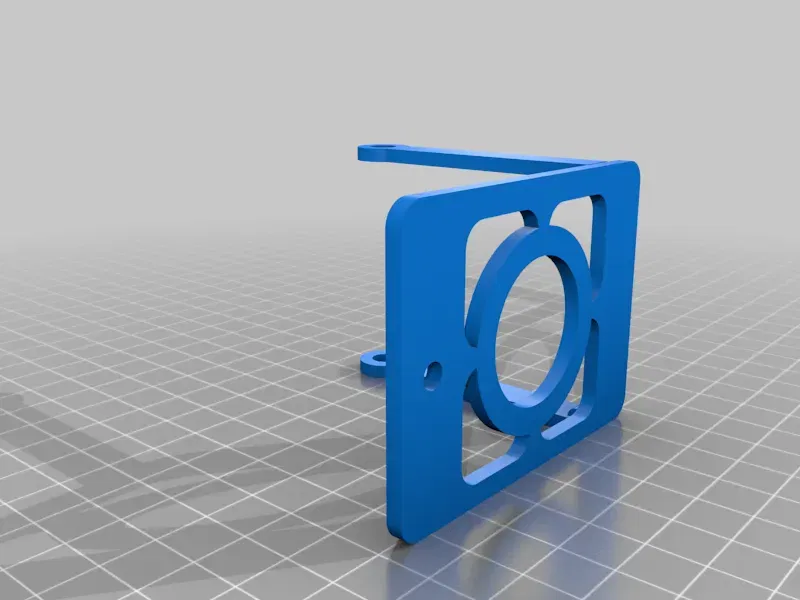

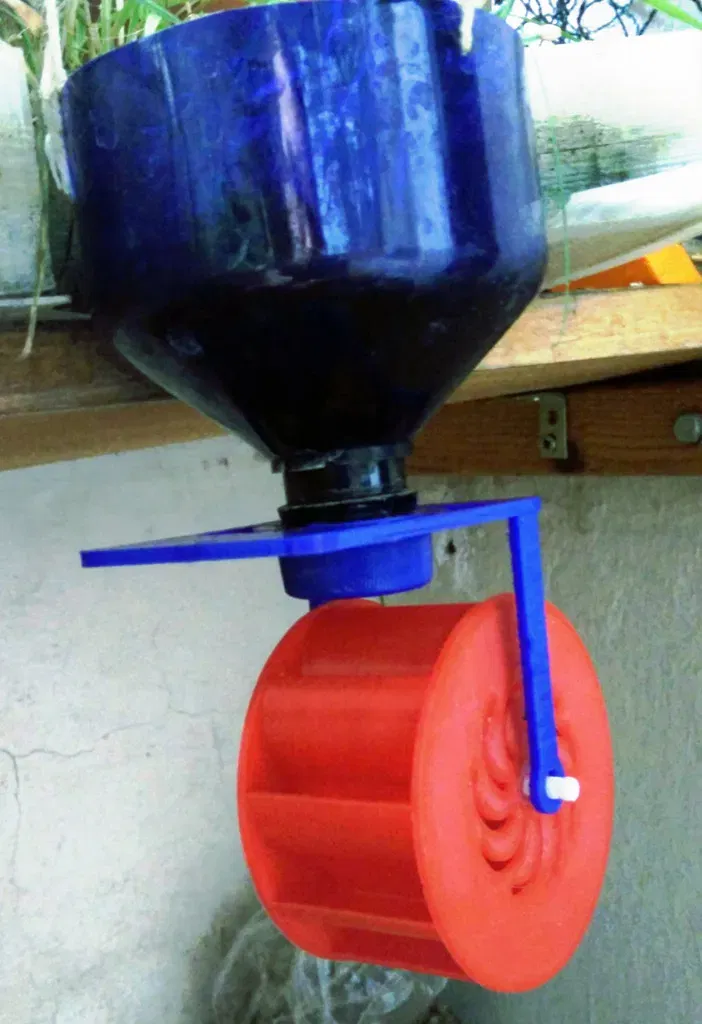

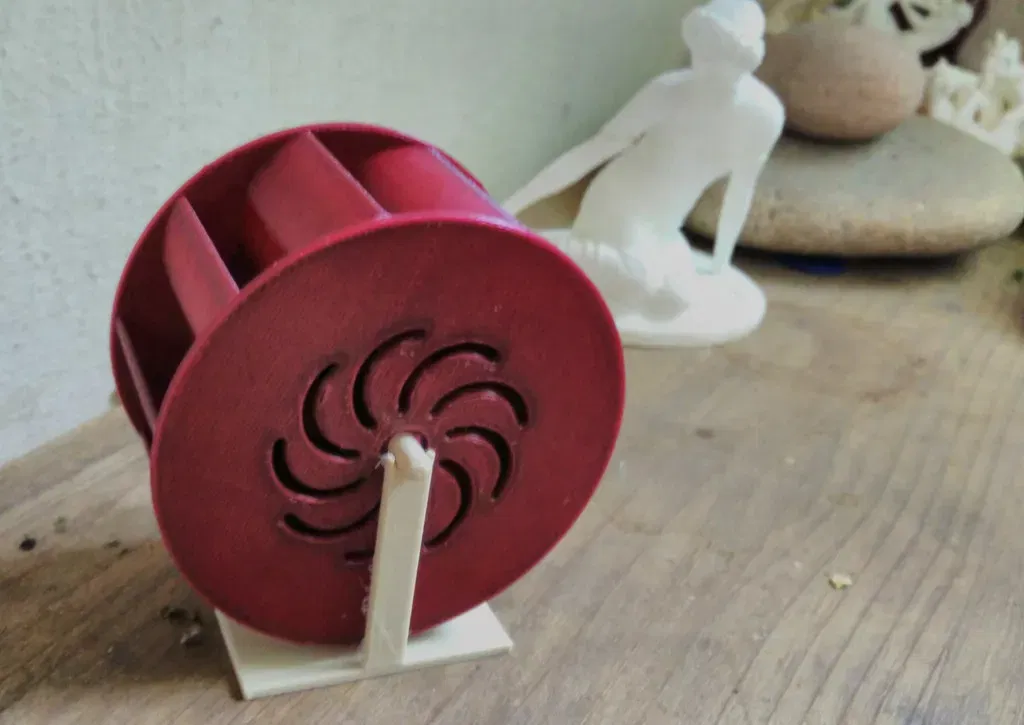

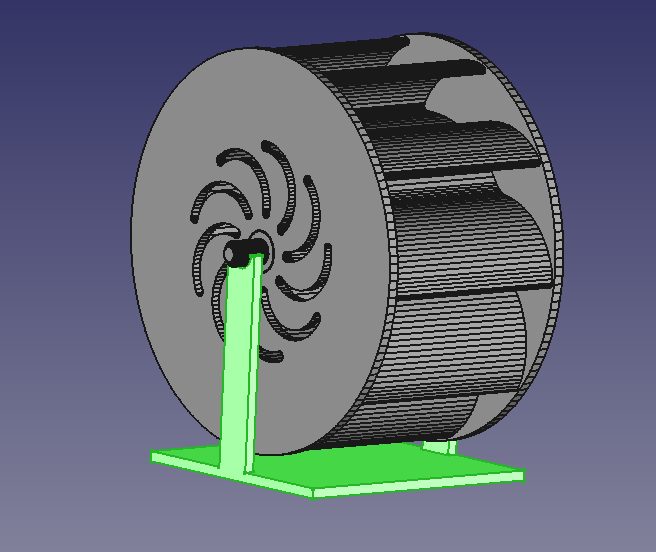

Thực sự thích bánh xe từ Watermill của TheSloppyApprentice và đang tìm cách giữ nó ngoài khung lớn trong nguồn. Vì vậy, tôi có thể làm cho nó đứng trong một hoặc treo dưới một lỗ hở nơi nước đang rơi xuống. Vì vậy, đây là 2 lựa chọn nhẹ nhàng. Cả hai đều hoạt động với bánh xe gốc. Tải .stl từ nguồn, liên kết ở trên. In wheel_1 và wheel_2, dán chúng lại với nhau, in và chèn trục (cẩn thận) sao cho nó nhô ra ở cả hai đầu một cách đều đặn. Bây giờ bạn có thể đặt nó lên gestaenge, đó là một tấm nền với 2 cánh tay để giữ cả hai đầu của trục. Thử nghiệm nó dưới một vòi nước, nó chạy khá nhanh dưới một dòng nước chảy. Cái thứ hai có thể được vít dưới một chai treo (chai nước ngọt tiêu chuẩn châu Âu hoặc chai nước khoáng hoạt động và chai lỏng 1-Lít từ vaping cũng vừa vặn). Tấm nền nằm ở phía trên đây và có một lỗ ở giữa nơi đầu chai đi qua. bây giờ bạn có thể vặn nắp chai vào đó và nó sẽ được cố định. Điều đó sẽ không để nước chảy, vì vậy chỉ cần khoan một lỗ vào nắp đó. Hãy cẩn thận khi chèn bánh xe vào các vòng giữ trục, ít nhất khi in bằng PLA chúng dễ bị gãy. Về việc in, bánh xe được hưởng lợi từ 4 viền và độ dày cao giúp làm cho trục ổn định hơn. Cả haenger và gestaenge sẽ thử nghiệm độ kéo dây của bạn. Một lần nữa, giá trị viền cao hơn sẽ giúp giữ cho các cánh tay mạnh mẽ. Tôi đã làm điều này bằng PLA nhưng nó có thể hoạt động tốt hơn nữa bằng ABS hoặc một vật liệu ít giòn hơn. Các nguồn FreeCAD được bao gồm để bạn có thể điều chỉnh mọi thứ theo nhu cầu và ý tưởng của bạn. Chúc bạn vui vẻ! Cập nhật: Đã thêm .stl cho một bánh xe nước 40x30 mm. Đây là bản dựng của riêng tôi. Bánh xe nước từ Watermill của TheSloppyApprentice rất được tôi yêu thích và tôi đã tìm kiếm các cách treo thay thế cho nó. Dưới đây là hai cấu trúc 'nhẹ hơn'. Cả hai đều yêu cầu bánh xe nước (.stl tải từ nguồn, URL đã được liên kết ở trên), sau đó in wheel_1 và wheel_2, dán chúng lại với nhau bằng Uhu và shaft.stl làm trục. Sau khi in, bạn nhẹ nhàng đẩy trục qua bánh xe, cho đến khi trục nhô ra bằng nhau ở cả hai bên. Giá đỡ đầu tiên là một tấm nền nhỏ với hai cánh tay, kết thúc bằng các rãnh hình bán nguyệt. Tại đây bạn đặt trục vào và có thể thử nghiệm bánh xe nước ngay dưới vòi nước. Nó quay khá nhanh dưới một tia nước mịn. Giá đỡ thứ hai treo bánh xe lên, tấm ở trên cùng và có một lỗ tròn ở giữa, nơi ren của chai nước uống vừa vặn. Vặn nắp lại và chắc chắn rồi. (Chai nước khoáng hoặc chai 1 lít cho chất lỏng để hút) Tất nhiên, nước sẽ không chảy ra, vì vậy hãy khoan một lỗ trên nắp bằng khoan tay... Tôi đã từng làm một vườn treo từ những chai như vậy với nhiều chai nửa nằm chồng lên nhau. Khi tôi tưới ở trên, nước sẽ nhỏ giọt từ chén này sang chén khác và bánh xe sẽ quay ở dưới. Khi in với PLA, có ba khu vực vấn đề: - Cột giữa của wheel_1, dễ bị gãy khi bạn đưa trục vào. Với nhiều đường viền và giá trị Infill cao, bạn có thể làm cho nó ổn định hơn.

• Hai cánh tay, đặc biệt là khi treo. Chúng dễ bị gãy khi bạn đặt trục vào và uốn cong ra ngoài. ABS hoặc một vật liệu khác không giòn như PLA có thể sẽ tốt hơn. Các nguồn FreeCAD có sẵn để bạn có thể điều chỉnh các cấu trúc. Chúc bạn vui vẻ. Category: Ngoài trời & Vườn
